知识点一　磁场对通电导线的作用

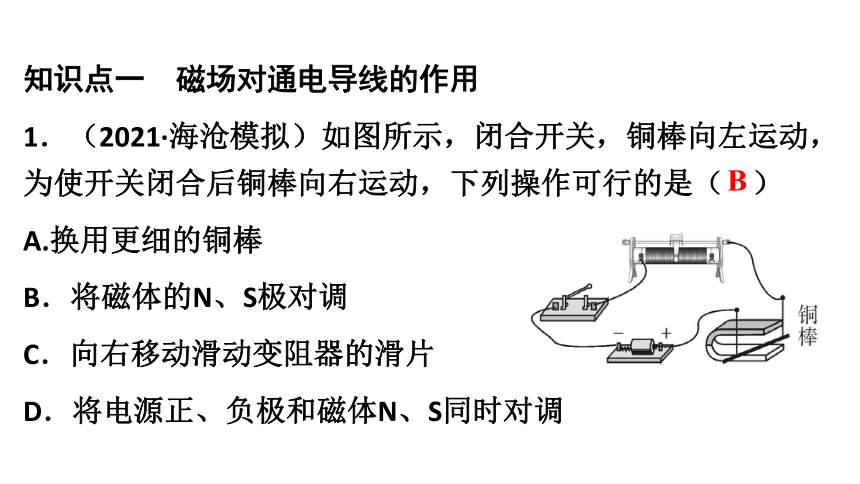

1．（2021·海沧模拟）如图所示，闭合开关，铜棒向左运动，为使开关闭合后铜棒向右运动，下列操作可行的是（ ）
A.换用更细的铜棒
B．将磁体的N、S极对调
C．向右移动滑动变阻器的滑片
D．将电源正、负极和磁体N、S同时对调
B

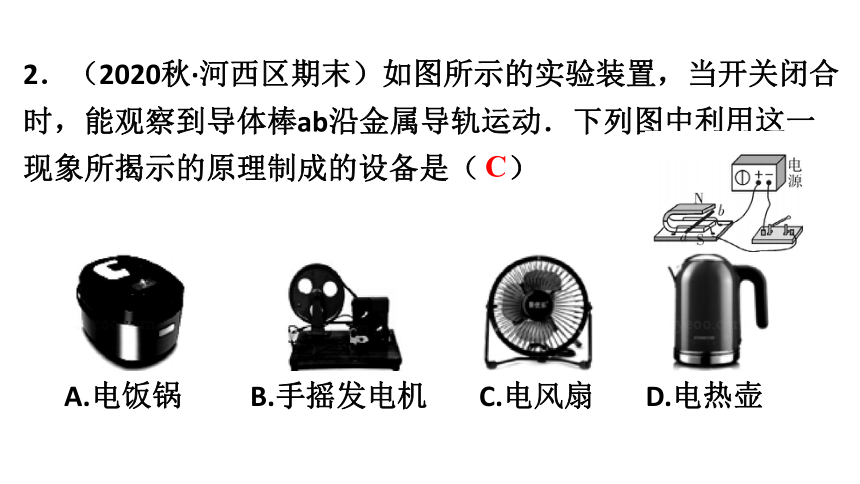

2．（2020秋·河西区期末）如图所示的实验装置，当开关闭合时，能观察到导体棒ab沿金属导轨运动．下列图中利用这一现象所揭示的原理制成的设备是（ ）
　　
A.电饭锅　 　B.手摇发电机　 C.电风扇　 D.电热壶
C
3．（2021·广西模拟）如图是公交车自动爆破器的装置图，它相当于一个电控安全锤，危急时刻，司机只需按下开关，爆破器中的电磁线圈在通电时运动，带动一个钨钢头用力击打车窗玻璃的边角部位，从而击碎玻璃．如图所示的四个器件中与自动爆破器工作原理相同的是（ ）
　　
A.手摇发电机 B.电炉 C.电磁起重机 D.电动车
D

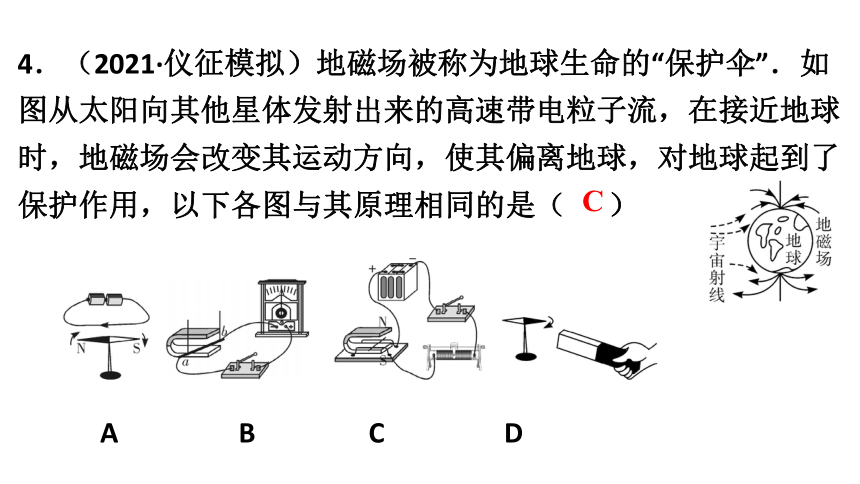

4．（2021·仪征模拟）地磁场被称为地球生命的“保护伞”．如图从太阳向其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到了保护作用，以下各图与其原理相同的是（ ）
　
A　 B 　C　 D
C

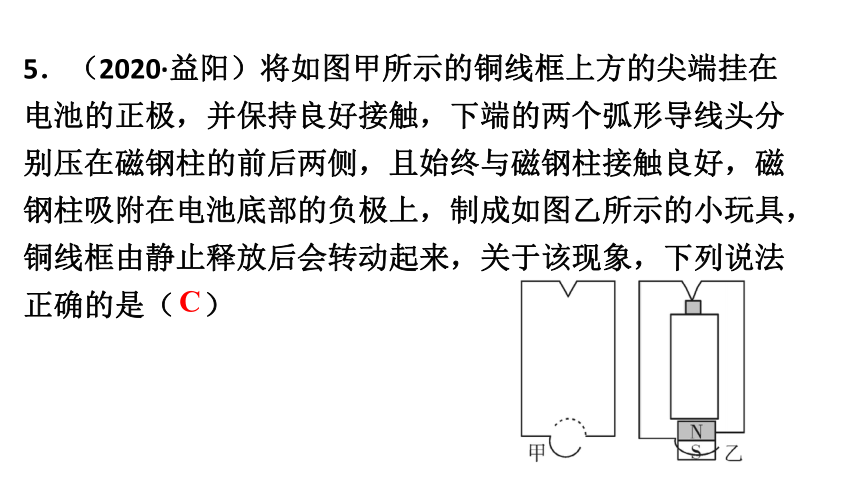

5．（2020·益阳）将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（ ）
C

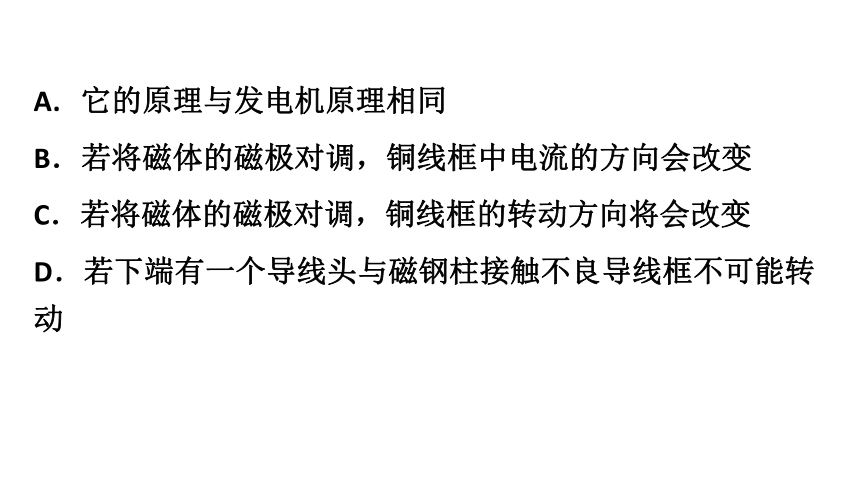

A. 它的原理与发电机原理相同
B．若将磁体的磁极对调，铜线框中电流的方向会改变
C．若将磁体的磁极对调，铜线框的转动方向将会改变
D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动
知识点二　直流电动机

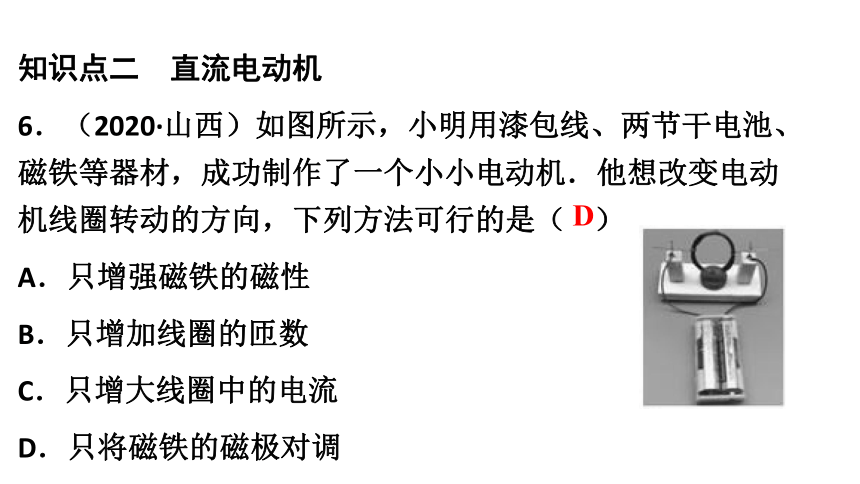

6．（2020·山西）如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机．他想改变电动机线圈转动的方向，下列方法可行的是（ ）
A．只增强磁铁的磁性　
B．只增加线圈的匝数
C．只增大线圈中的电流　
D．只将磁铁的磁极对调
D
7．（2021·泰州模拟）如图为直流电动机的工作原理图，分析正确的是（ ）
A．直流电动机的原理是电磁感应
B．电动机通电后不转，可能是线圈刚好处在平衡位置
C．电动机工作过程中，消耗的电能全部转化为机械能
D．线圈刚转到平衡位置时，换向器自动改变电路中电流方向
B
8．（2021·南京二模）如图示为汽车启动原理图．汽车启动时，需将钥匙插入钥匙孔并旋转（相当于接通电路）.下列有关说法错误的是（ ）
A．启动后通电螺线管产生磁性
B．启动后通电螺线管F端的磁极为N极
C．电动机是利用电磁感应原理制成的
D．工作时通电螺线管两端电压与电动机两端电压不同
C
9（2020·烟台）如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周．将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是_____极．
N
闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的________（选填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向会与原来的转动方向______（选填“相同”或“相反”）.
电动机
相反
知识点三　扬声器
10．（2021·郓城期末）如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流．下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变
B
11．（2021·江南模拟）电动机可以通过换向器使线圈持续转动．如图所示，两个铜半环M、N是换向器，A、B是电刷，它们和电源、线圈组成闭合电路．已知线圈在图a所示位置时，沿着顺时针转动，线圈ab边受到向上的磁场力．
（1）当线圈转到图b所示位置时，线圈ab边_________________（选填“受到向上的磁场力”或“受到向下的磁场力”或“不受磁场力”）.此时，线圈_______（选填“能”或“不能”）继续顺时针转动．
（2）当线圈转到如图c所示位置时，
画出线圈ab的电流方向和受力示意图．
（3）线圈转动过程中，由_______能主要转换成_______．
不受磁场力
能
电
机械
如图所示
