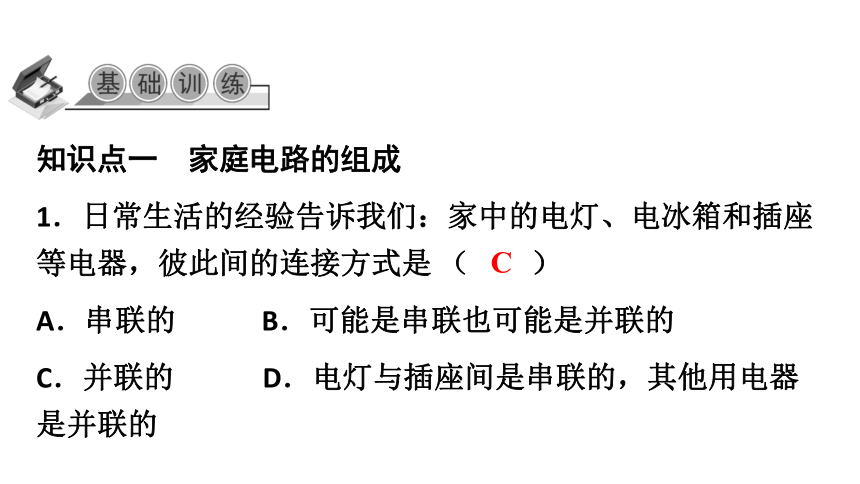

知识点一　家庭电路的组成
1．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （　　）
A．串联的　 B．可能是串联也可能是并联的
C．并联的　　 D．电灯与插座间是串联的，其他用电器是并联的
C

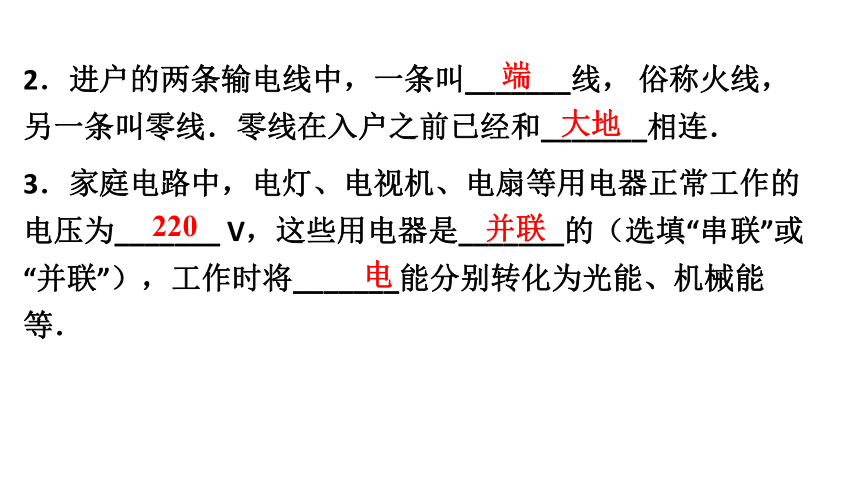

2．进户的两条输电线中，一条叫_______线， 俗称火线，另一条叫零线．零线在入户之前已经和_______相连．
3．家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为_______ V，这些用电器是_______的（选填“串联”或“并联”），工作时将_______能分别转化为光能、机械能等．
端
大地
220
并联
电

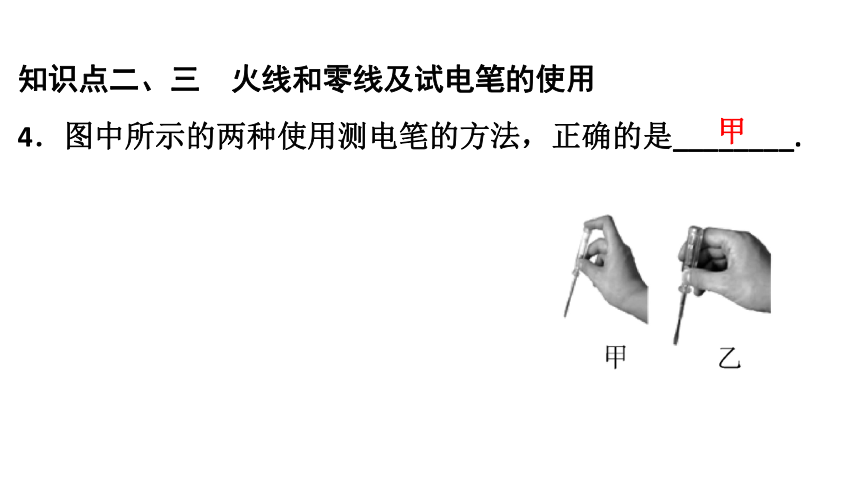

知识点二、三　火线和零线及试电笔的使用
4．图中所示的两种使用测电笔的方法，正确的是________.
甲

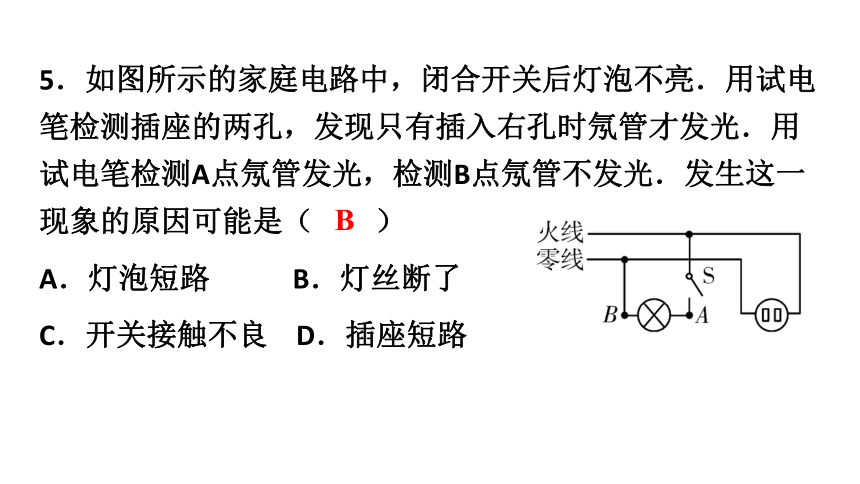

5．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（　　）
A．灯泡短路 B．灯丝断了
C．开关接触不良 D．插座短路
B

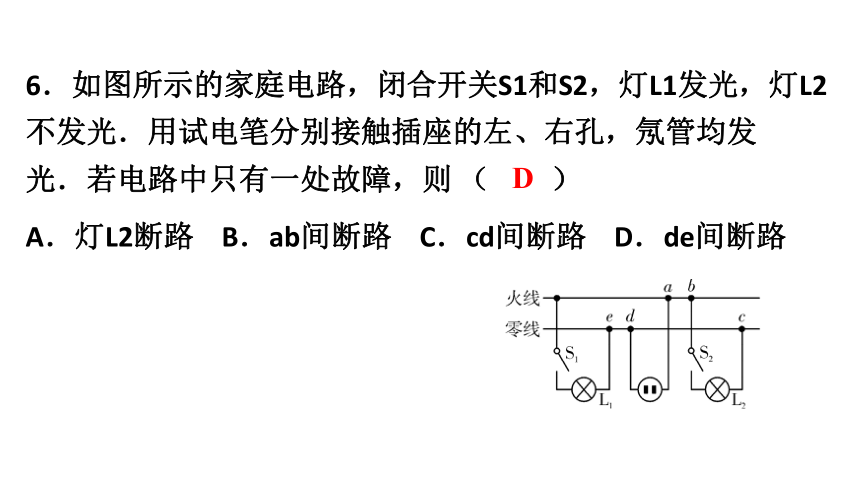

6．如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光．用试电笔分别接触插座的左、右孔，氖管均发光．若电路中只有一处故障，则 （　　）
A．灯L2断路 B．ab间断路 C．cd间断路 D．de间断路
D

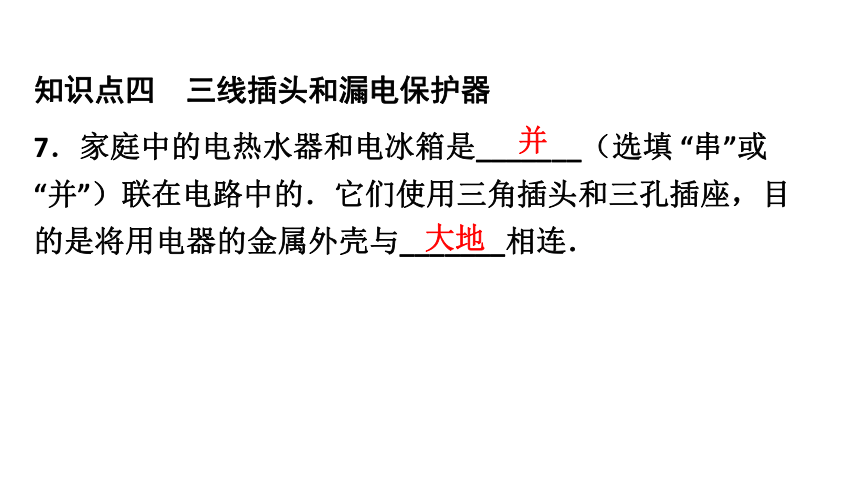

知识点四　三线插头和漏电保护器
7．家庭中的电热水器和电冰箱是_______（选填 “串”或“并”）联在电路中的．它们使用三角插头和三孔插座，目的是将用电器的金属外壳与_______相连．
并
大地
8．关于安全用电：

（1）如图甲所示，试电笔可以用来辨别火线和零线，试电笔________（选填“能”或“不能”）检查电器设备的外壳是否带电．
（2）如图乙所示，洗衣机的三脚插头标着E的导线是和用电器________相连的．
能
外壳　
（3）如图丙是起保险作用的空气开关，它是为防止由于__________或______________而使家庭电路中电流过大导致的危险．
（4）图丁是漏电保护器，它________（选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电．
短路
总功率过大
不能
知识点五　家庭电路的连接
9．小明设计了一种利用“声控”开关（有声时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路．
如图所示
10．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间，某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整．
如图所示
11．图甲是一种装在天花板上的吸顶灯，里面有2盏“220 V　9 W”的节能灯，在图乙中画出两盏灯的连线，并将它们接入家庭电路，要求开关控制两盏灯，且每盏灯都能正常发光．
如图所示
12. 有一种台灯如图，有两个开关，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度；只闭合开关二，灯也可以亮，但是无法调节灯的亮度．请把这个灯泡接入家庭电路．
如图所示
