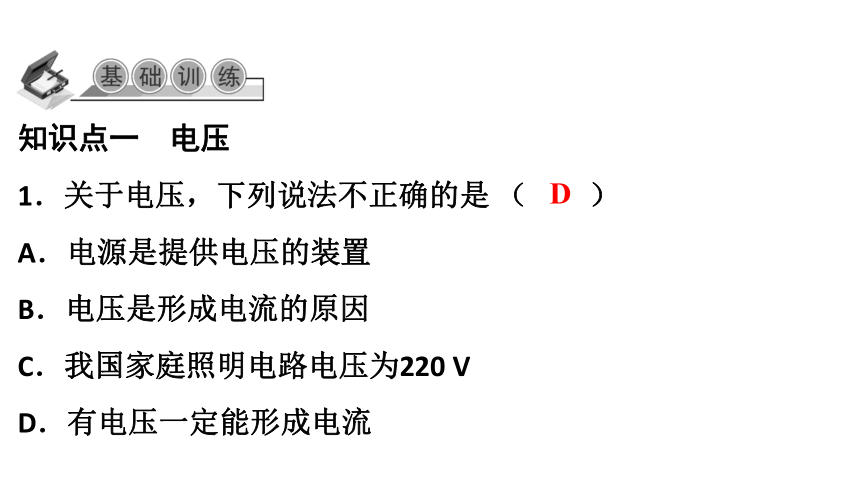

知识点一　电压
1．关于电压，下列说法不正确的是 （　　）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．我国家庭照明电路电压为220 V
D．有电压一定能形成电流
D

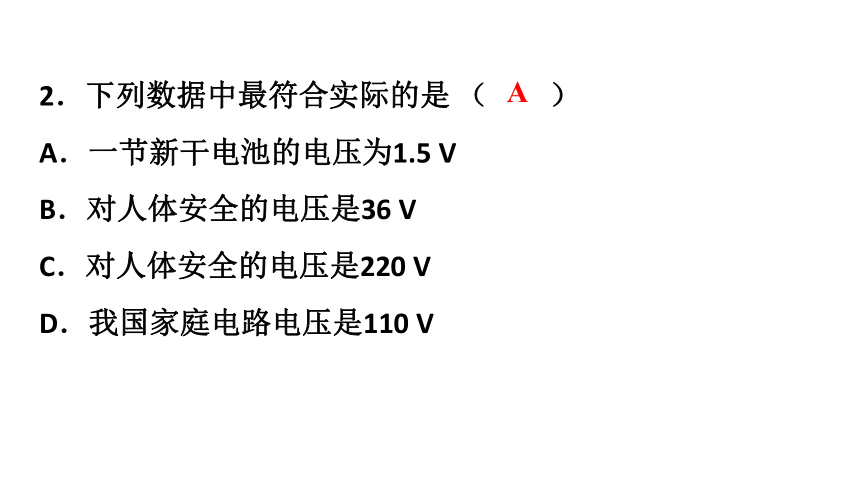

2．下列数据中最符合实际的是 （　　）
A．一节新干电池的电压为1.5 V
B．对人体安全的电压是36 V
C．对人体安全的电压是220 V
D．我国家庭电路电压是110 V
A

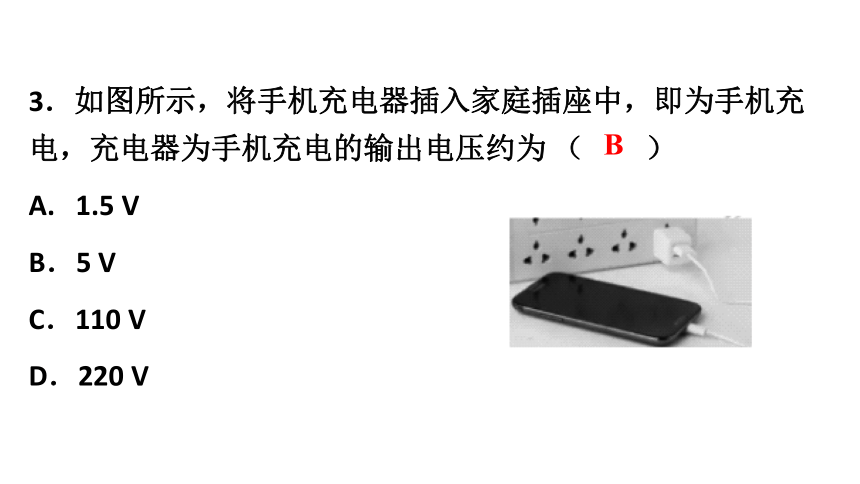

3．如图所示，将手机充电器插入家庭插座中，即为手机充电，充电器为手机充电的输出电压约为 （　　）
A. 1.5 V
B．5 V
C．110 V
D．220 V
B
知识点二　电压的测量
4．某同学使用电压表时，估计待测电路中的电压应选用“0～3 V”的量程，但他误用“0～15 V”的量程来测量．这样做的结果是 （　　）
A．指针摆动角度大，会损坏电压表
B．指针摆动角度小，会损坏电压表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
D

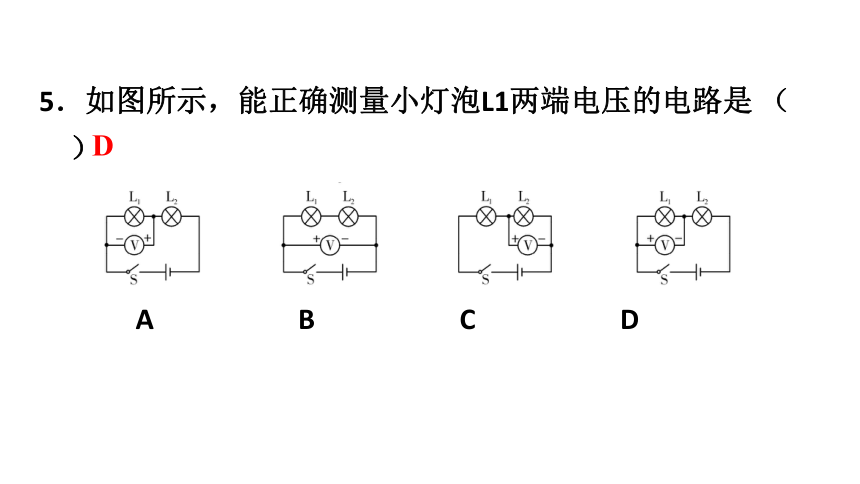

5．如图所示，能正确测量小灯泡L1两端电压的电路是 （　　）
A B C D
D
6．如图所示的电路中，电源电压为9 V，闭合开关后，两灯均发光，电压表示数为6 V，此时（ ）
A.灯泡L1两端电压为6 V　
B．灯泡L2两端电压为6 V
C．灯泡L1两端电压为9 V　　　　　　　　
D．灯泡L2两端电压为3 V
B

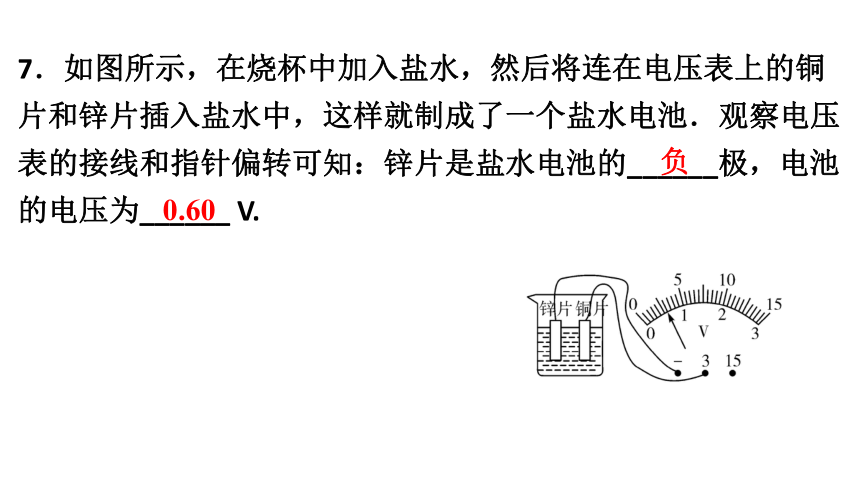

7．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______ V.

负
0.60
8．（2021·来宾）如图所示，将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量“水果电池”的电压，则该电池的正极是_____（选填“A”或“B”）；若想获得3.6 V的电压，需要把______节这样的“水果电池”_______（选填“并联”或“串联”）起来．
B
3
串联
9．如图所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成这些现象的原因．

（1）甲的问题：________________________________________（2）乙的问题： ________________________________________
（3）丙的问题： ________________________________________
电压表的正、负接线柱接反了
选择电压表的量程过大
所测电压超过了电压表量程
10．如图所示的电路中，闭合开关后会发生的现象是 （　　）
A.两表指针均有明显偏转
B．电流表指针有明显偏转，电压表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动
D．两表指针几乎不动
C
11．如图所示，用电压表测量电压的电路中，闭合开关，可能观察到的现象是 （　　）
A．灯L1发光、L2不发光
B.灯L1、L2均正常发光
C．灯L2发光、L1不发光
D．电压表的示数不为零
A
12．（回归课本）如图所示为一位同学所连的电路，使电压表测量灯泡L1两端的电压，图中有一根导线接错了．
（1）请你找出这根接错的导线，在这根导线上画“×”，并重新画一根正确连接的导线．
（2）请在下面方框内画出正确连接后的电路图．
13．如图，甲图为某同学用电压表测量灯泡L1两端电压的实物图．
（1）其中的三处错误是：
①__________________________；
② ____________________________；
③ ____________________ ．
（2）正确连接电路后，电压表发现电压表指针如图乙所示，L1两端的电压为______V.
电压表未并联在L1两端
电压表的正、负接线柱接反了
选错了电压表的量程
1.5
14．在研究“水果电池电压与哪些因素有关”的实验中，同学们有以下猜想：
猜想一：水果电池电压与水果种类有关；
猜想二：水果电池电压与两电极间距离有关；
猜想三：水果电池电压与两电极插入水果的深度有关．
为了验证上述猜想是否正确，他们设计了如下准备实验和记录的表格．
（1）为验证猜想一，应做编号为__________的实验；
（2）为验证猜想二，应做编号为__________的实验；
（3）为验证猜想三，应做编号为__________的实验．
实验编号 水果种类 深度（cm） 两极间距离（cm） 电压（V）
1 苹果 1 3
2 2 2
3 3 3
4 菠萝 2 1
5 2 2
2、5
4、5
1、3
实验中同学们又提出猜想四：水果电池电压可能与水果大小有关．于是他们将苹果依次切去一部分来做实验，并将数据记录如下：
（4）该实验说明___________________________________________________．
（5）以上实验用到的探究方法是___________________________________________________．
苹果大小（个） 1 3/4 1/2 1/4
测得的电压（V） 0.27 0.28 0.26 0.28
水果电池的电压与水果的大小无关
控制变量法
