九年级全册物理人教版习题课件：课后作业第十七章欧姆定律第3节　电阻的测量(共18张PPT)

(共18张PPT)
知识点一　伏安法测定值电阻的阻值
1．伏安法测电阻实验中，滑动变阻器不能起到的作用是 （　　）
A．改变待测电阻两端的电压 B．改变电路中的电流
C．保护电路 D．改变待测电阻的阻值
D
2．如图，小明在“用伏安法测量某定值电阻R的阻值”的实验中：

（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整．
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____________________________　（选填“A”或“B”）端．
如图所示
B（或A端，取决于所画电路图）
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是__________.
A．滑动变阻器断路 B．R断路 C．R短路
（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为_____A，它的阻值是_______Ω.
（5）通常情况下要进行多次测量并取平均值，其目的是　　　　　　　　　　　　　　_________________________________________________．
C
0.3
9
减小误差
知识点二　测量小灯泡的阻值
3．小红利用图甲所示的电路测量灯泡的电阻．

（1）根据如图甲所示实物图在右边虚线框内画出对应的电路图．
（2）在连接电路过程中，开关应该处于__________（选填“断开”或“闭合”）状态．
断开
如图所示
（3）小红根据测量的多组灯泡电流与电压的实验数据，作出了I－U图象，如图乙所示．发现图线不是直线，这表明电流与电压不成正比，你认为原因_________________________________________________．
灯丝的电阻随温度的变化而变化

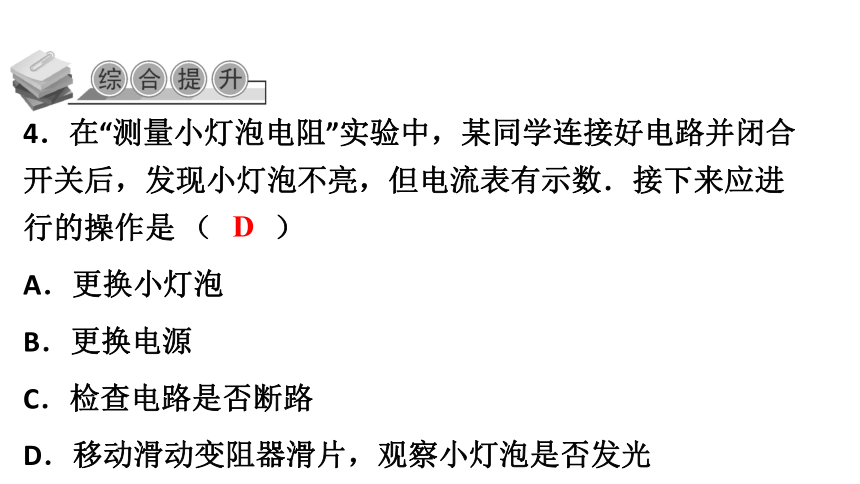

4．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是 （　　）
A．更换小灯泡
B．更换电源
C．检查电路是否断路
D．移动滑动变阻器滑片，观察小灯泡是否发光
D
5．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用__________量程，电流表应选用__________量程．
5.0～15 V
0～0.6 A
6．为测定一定值电阻的阻值，小豪设计并连接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题：
（1）_________________________________；
（2） _________________________________ ．
电流表所选量程过大
电压表所选量程过大
7．（2019·菏泽）小源在“测定小灯泡电阻”的实验中连接了如图所示的电路，所用小灯泡上标有“2.5 V”的字样．

（1）他连好电路后，在检查电路时发现有一根导线连接错误，请你在错误的线上画“×”，并画出正确的导线．
如图所示
（2）更正后闭合开关灯不亮，电流表无示数，但电压表示数接近电源电压，此故障可能是________________；若闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，此故障可能是________________.
（3）排除故障后，进行测量．某一次的电流值如图乙所示，则电流值是________A，测得数据如表所示，并绘出I－U图象如图丙的A所示．
灯泡断路
　灯泡短路
0.26
（4）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？_________.
理由是____________________________________________________________________________________．
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
平均电阻/Ω 8.1
不同意
灯丝的电阻随温度的变化而变化，不是一个定值，求平
均值无意义
（5）另外一组同学做同个实验时，根据测量的数据绘出的I－U图象却如图丙的B所示．老师一看就说他们犯错了．你认为错误的原因_____________________________．
把电压表并联在滑动变阻器两端
（6）活动最后，老师要求同学们用量程为“0～3 V”的电压表，电压恒为6 V的电源，及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下图是同学们设计的实验电路图，合理的是_________.
A B C D
B
8．用伏安法测电阻的实验中，某同学连接了下图所示的电路（电路元件完好，接线柱接线牢固）

（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器的滑片，电流表的示数将___________，电压表示数将___________ ．（均填“发生变化”或“保持不变”）
发生变化
保持不变
（2）检查电路，发现有一处连接错误，请在原图中将连接错误的导线画“×”，并改正．
如图所示
（3）纠正错误后，闭合开关，测得几组数据，如下表：
第三次实验时，电流表示数如图所示，电流表的示数为_________A，待测电阻为_________ Ω
实验次数 1 2 3
电压U/V 1.5 2.1 2.8
电流I/A 0.1 0.14
0.18
15.2
9. 用电压表和电流表测电阻的实验中，用滑动变阻器改变被测电阻两端的电压，读取几组电压值和电流值，算出电阻，最后求出电阻的平均值．若被测电阻的阻值约为30 Ω，备有：
电流表1个，0～0.6 A、0～3 A两个量程，
电压表1个，0～3 V、0～15 V两个量程，
电源四种，电压分别为1.5 V、3 V、6 V、15 V，导线若干．
（1）请在下面虚框里画出实验电路图：
（2）为了组成实验电路，还需要的器材是_____________.
（3）为了减小电表读数时的误差，要求在几次测量中，电表指针的示值大于量程的2/3.则电源应选用______，电压表应选用__________的量程，电流表应选用__________的量程．

滑动变阻器
15 V
0－15 V
0－0.6 A
如图所示
