(共19张PPT)
知识点一 电流的强弱

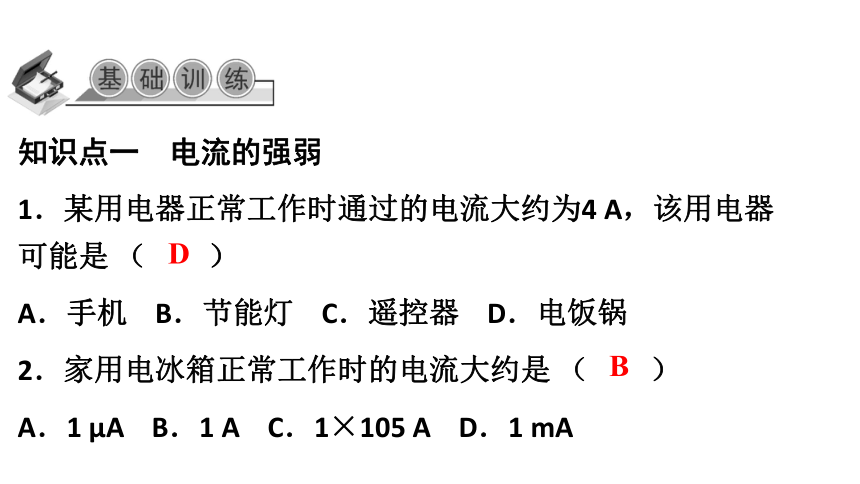

1.某用电器正常工作时通过的电流大约为4 A,该用电器可能是 (  )
A.手机 B.节能灯 C.遥控器 D.电饭锅
2.家用电冰箱正常工作时的电流大约是 (  )
A.1 μA B.1 A C.1×105 A D.1 mA
D
B

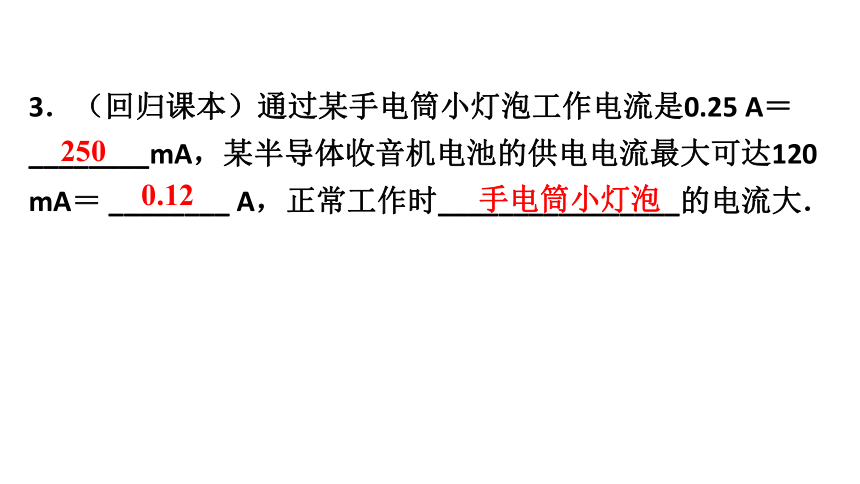

3.(回归课本)通过某手电筒小灯泡工作电流是0.25 A=________mA,某半导体收音机电池的供电电流最大可达120 mA= ________ A,正常工作时________________的电流大.
250
0.12
手电筒小灯泡
知识点二  电流表读数

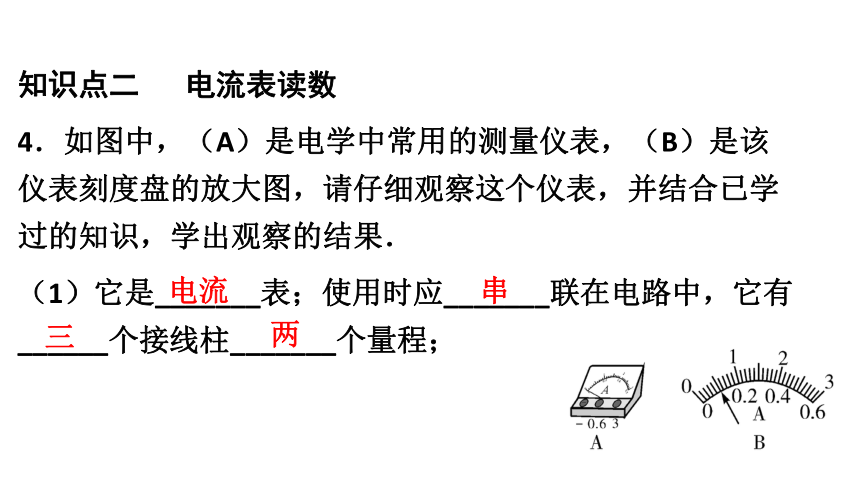

4.如图中,(A)是电学中常用的测量仪表,(B)是该仪表刻度盘的放大图,请仔细观察这个仪表,并结合已学过的知识,学出观察的结果.
(1)它是_______表;使用时应_______联在电路中,它有    ______个接线柱_______个量程;
电流

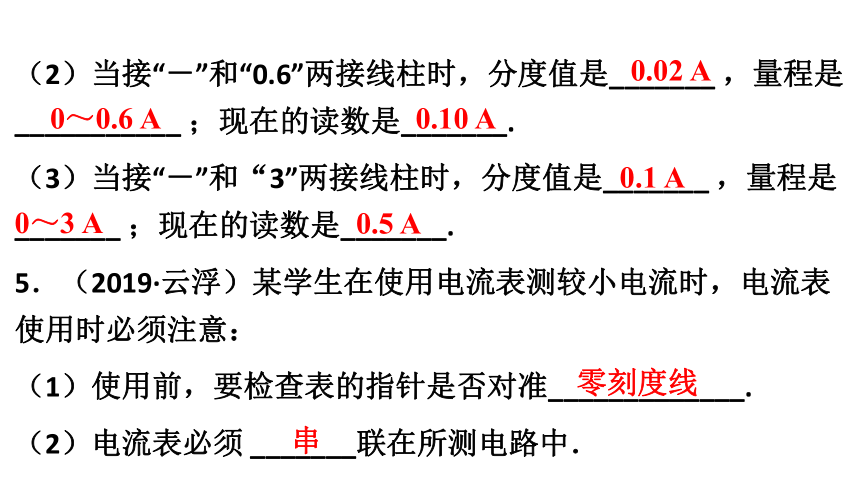

(2)当接“-”和“0.6”两接线柱时,分度值是_______ ,量程是___________ ;现在的读数是_______.
(3)当接“-”和“3”两接线柱时,分度值是_______ ,量程是_______ ;现在的读数是_______.
5.(2019·云浮)某学生在使用电流表测较小电流时,电流表使用时必须注意:
(1)使用前,要检查表的指针是否对准_____________.
(2)电流表必须 _______联在所测电路中.
0.02 A
0~0.6 A
0.10 A
0.1 A
0~3 A
0.5 A
零刻度线

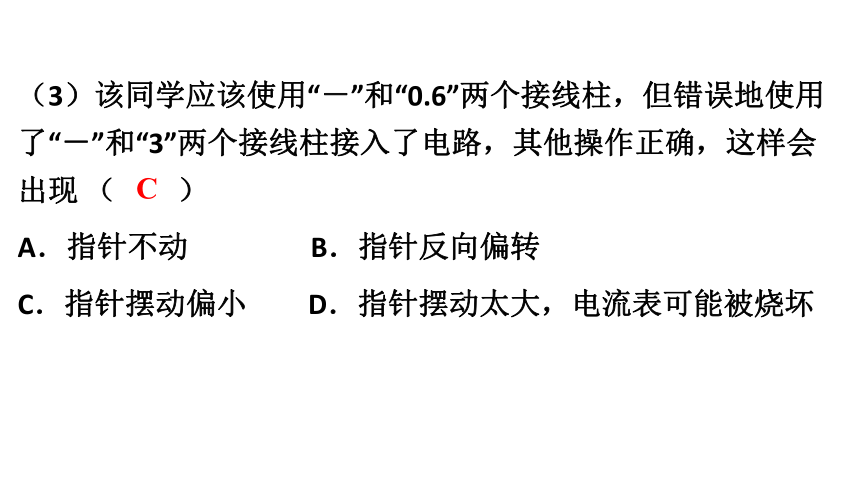

(3)该同学应该使用“-”和“0.6”两个接线柱,但错误地使用了“-”和“3”两个接线柱接入了电路,其他操作正确,这样会出现 (  )
A.指针不动    B.指针反向偏转
C.指针摆动偏小  D.指针摆动太大,电流表可能被烧坏
C

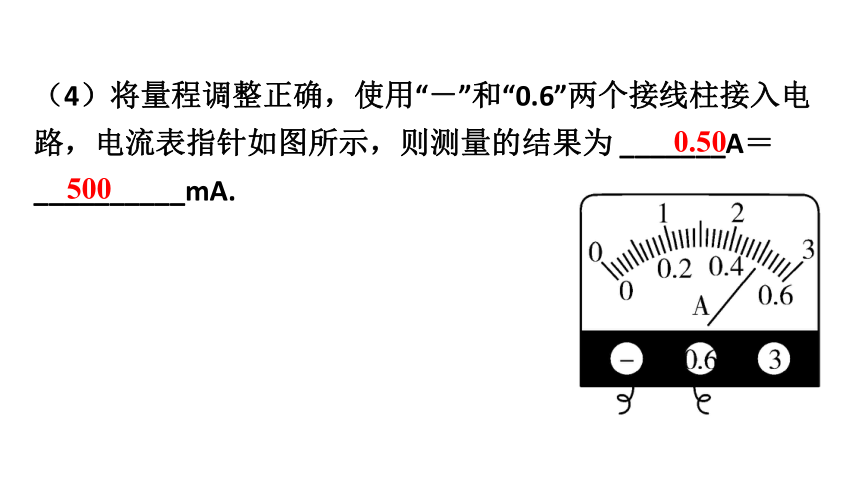

(4)将量程调整正确,使用“-”和“0.6”两个接线柱接入电路,电流表指针如图所示,则测量的结果为 _______A=     __________mA.
0.50
500
6.某同学在做“用电流表测量电流”实验中,闭合开关发现电流表指针反方向偏转,产生这一情况的可能是 (  )
A.电流表坏了 B.电流表量程选大了
C.电流表量程选小了 D.电流表正负接线柱接反了
D
7.(2019·江西)一位同学在使用电流表测较大的电流时,应该使用“-”和“3”两个接线柱,但错误地使用了“-”和“0.6”两个接线柱接入了电路,其他操作正确,这样会出现 (  )
A.指针不动 B.指针反向偏转
C.指针摆动偏小 D.指针摆动太大,电流表可能被烧坏
8.在读电流表时,把3 A的量程错误的看成了0.6 A的量程,读数为0.46 A,那么正确的读数应为_________A.
D
2.3
知识点三 练习使用电流表
9.(回归课本)如图所示,能够直接测量通过灯L2电流的是 (  )
A    B     C     D
C
10.如图的四个电路中,电流表能测量通过灯L1电流的是 (  )
A   B   C   D
D
11.在练习电流表的使用时,如图甲所示是小华用电流表测通过灯泡L电流时的电路.

(1)如图甲所示是小华正在连接的电路,连接过程中存在问题,正确的做法是连接电路时,应该将开关__________(选填“闭合”或“断开”).
断开
(2)小华解决问题后,先将线头M接到电流表为 “3”接线柱上,然后开关试触,发现电流表的示数如图乙所示.则出现以上现象的原因是所选的量程___________(选填“偏大”或“偏小”).
(3)小华思考了一下,然后将线头M连接到_________接线柱上(选填“-”“0.6”或“3 ”),然后开关试触,才使电流表的示数正常.若此时电流表的示数如图丙所示,则通过灯泡L电流是_________A.
偏大
0.6
0.12
12.某同学用电流表测电流时,电流表指针位置如图所示,则电流值是( )
A. 2.7 A
B.0.54 A
C.2.7 A或0.54 A
D.2.07 A或0.47 A
C
13. 图中两只电流表的刻度盘也许是你没有见过的,请试着读出指针所指的示数,左边电流表的示数为__________,右边电流表的示数为__________ .
3.5 mA
48 μA
14.如图所示的两个电路中,甲图中的电流表测量的是通过 __________的电流,乙图中的电流表测量的是通过__________ 的电流;并在方框内分别画出甲、乙对应的电路图.
L1
干路
如图甲所示
如图乙所示
15. 在图1所示电路中,只增加一根导线,使电路变成并联,则这根导线应该连接________两点.如图2所示L1、L2和L3是完全相同的三盏灯,则三盏灯是______联连接;A1测的是__________的电流;A2测的是__________的电流;A3测的是_________的电流.
A、D

L1和L2
L2和L3
干路
16.(2021·大连)小明在学校实验室做用电流表测电路中电流的实验时,想到下面几个问题:

(1)在甲、乙两图中,______(选题“甲”或“乙”)是并联电路,请在干路导线上用箭头标出电路中电流的方向.
(2)图乙中的开关S闭合后,电池、导线、小灯泡组成了闭合回路,电流的方向为________________________________________________________________________(请用文字描述)

从电源的正极流出,先后经过灯L1、灯L2、开关回到电源的负极
(3)图甲所示电路闭合开关S后,电流表A1的示数如图丙所示,电流表A的示数如图丁所示,则L1中电流为______A,L2中电流为_________A.
(4)图戊中电流表测量的是通过灯泡_______的电流,如果想让电流表测量通过L1和L2的总电流,且只允许移动一根导线,应将导线_______ (选填“a”“b”或“c”)的右端接在电流表的_______ (选填“0.6”“3”或“-”)接线柱上.
0.54
0.66
L2
b
