知识点一　串联电路的电流规律

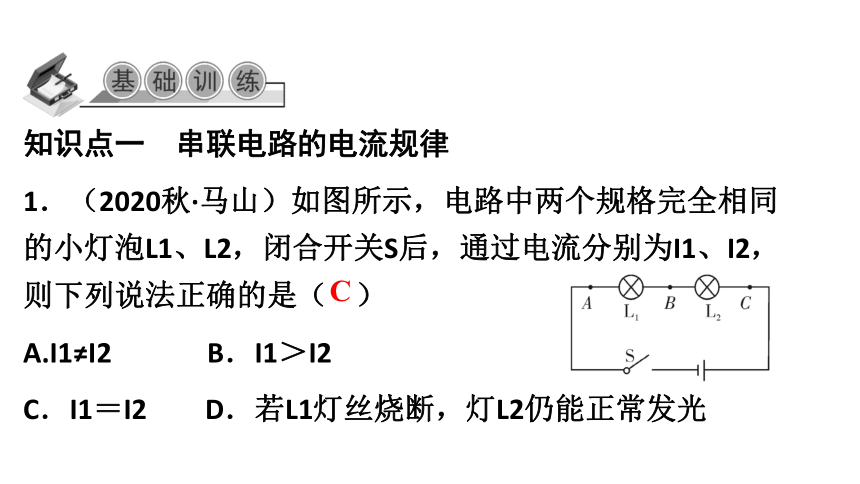

1．（2020秋·马山）如图所示，电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，通过电流分别为I1、I2，则下列说法正确的是（ ）
A.I1≠I2　　 B．I1＞I2　　
C．I1＝I2　 D．若L1灯丝烧断，灯L2仍能正常发光
C
2．将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是 （　　）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
A

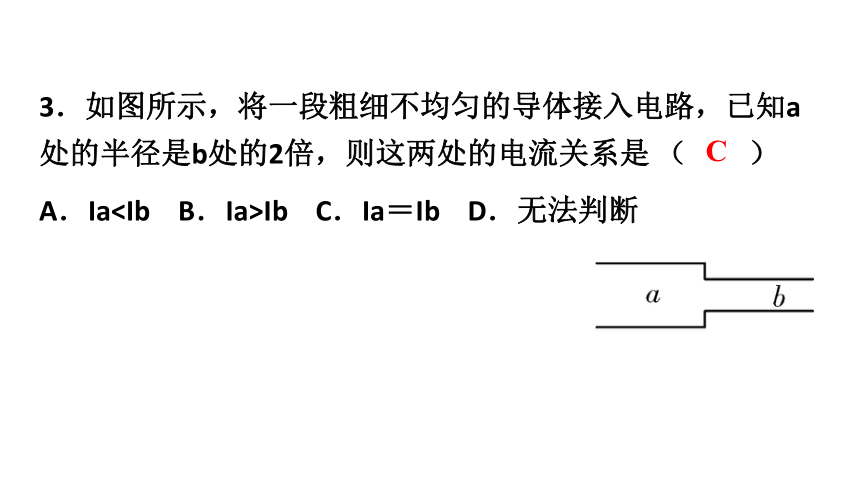

3．如图所示，将一段粗细不均匀的导体接入电路，已知a处的半径是b处的2倍，则这两处的电流关系是 （　　）
A．IaIb C．Ia＝Ib D．无法判断
C
知识点二　并联电路的电流规律

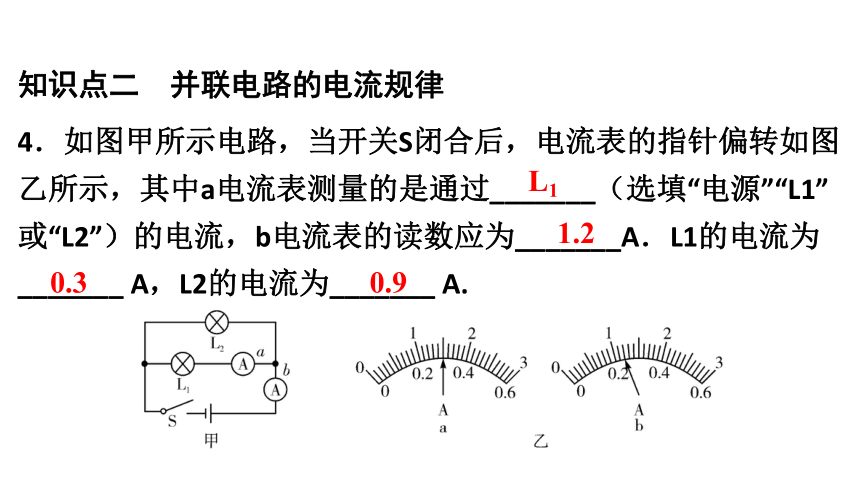

4．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”“L1”或“L2”）的电流，b电流表的读数应为_______A．L1的电流为_______ A，L2的电流为_______ A.
L1
1.2
0.3
0.9

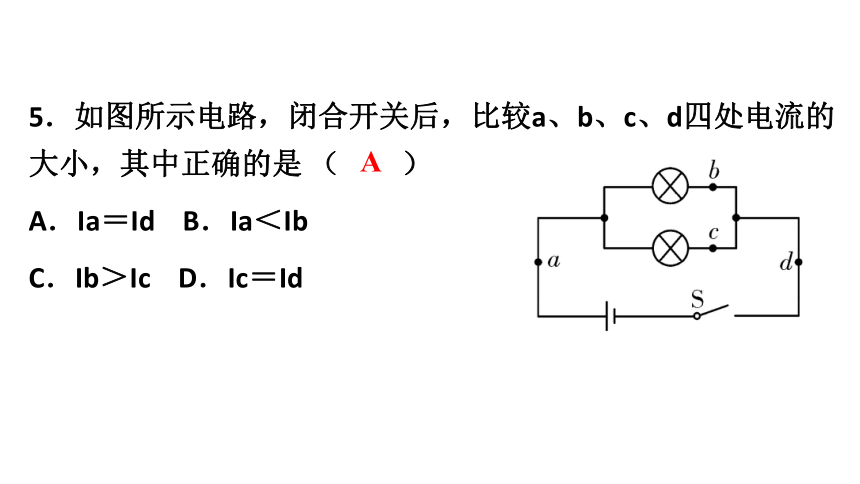

5．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是 （　　）
A．Ia＝Id B．Ia＜Ib
C．Ib＞Ic D．Ic＝Id
A

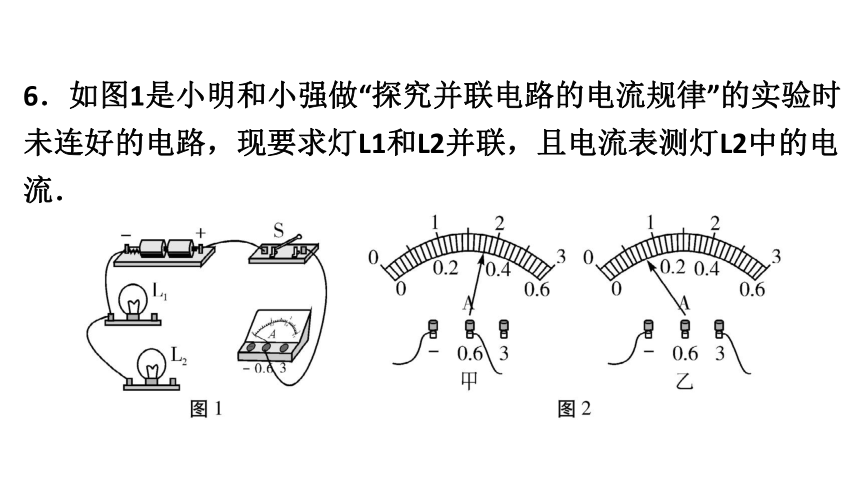

6．如图1是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和L2并联，且电流表测灯L2中的电流．

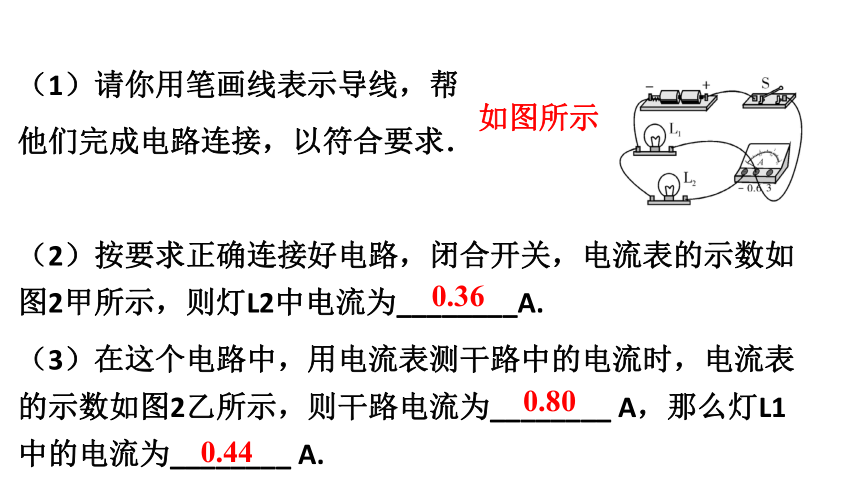

（1）请你用笔画线表示导线，帮
他们完成电路连接，以符合要求．
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为________A.
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则干路电流为________ A，那么灯L1中的电流为________ A.
如图所示
0.36
0.80
0.44
7．（2019·运城）在探究并联电路电流规律的实验中，如图甲是实验的电路图．
（1）连接电路之前，开关应处于___________状态；电流表应_________（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的_________点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____________________________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A.
断开
串联
C
电流表正负接线柱接反了
0.24
（3）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：①____________________________________；②_______________________________________________
A点的电流IA B点的电流IB C点的电流IC
0.18 A 0.18 A 0.36 A
没有用两个规格不同的灯泡进行实验
没有多次实验，存在偶然性
8.在探究并联电路的电流关系实验中，某实验小组设计的电路如图所示，把电流表分别插入到电路中的A、B、C处，测出它们的电流，填入下表：
实验次数 A处电流IA/A B处电流IB/A C处电流IC/A
1 0.12 0.14 0.26
2 0.22 0.26 0.48
3 0.24 0.36 0.60
（1）通过对如图数据分析，得出结论：___________________________________________________.
（2）更换不同规格小灯泡进行实验，并测量三次数据的目的是_____________________________________________________．
（3）结合用一个电流表测量三个位置的体验，提出一条使本实验操作更为方便的改进意见：_______________________________________________________
并联电路中，干路电流等于各支路电流之和
避免结论的偶然性
用3个电流表，同时测量A、B、C三个位置的电流
9．（回归课本）小明用三个电流表和两个小灯泡做实验，探究并联电路的电流规律，其连接的电路图如图甲所示．

（1）由于小明连接好电路后没有检查电路就直接闭合开关，将会出现______________________________的现象．
（2）请你找出这个电路中连接错误的那一根导线，并在这根导线上画“×”，表示这根导线不能这样接，然后画出正确的连接位置．
电流表指针向左反偏
如图所示
（3）改正错误后，小明闭合开关，观察到电流表的和的指针位置分别如图乙所示，则流过L1的电流为_________A.
（4）完成这次测量后，小明接下来应该_________________________________________________．
（5）小明根据测得的数据得出的结论是在并联电路中_________________________________________________．
0.52
换用规格不同的灯泡，重复前面的实验步骤
干路电流等于各支路电流之和
10．（2021·环江县）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.4 A　1.4 A　　　 B．0.28 A　1.12 A
C．0.28 A　0.28 A　　　 D．1.12 A　0.28 A
B
