(共34张PPT)

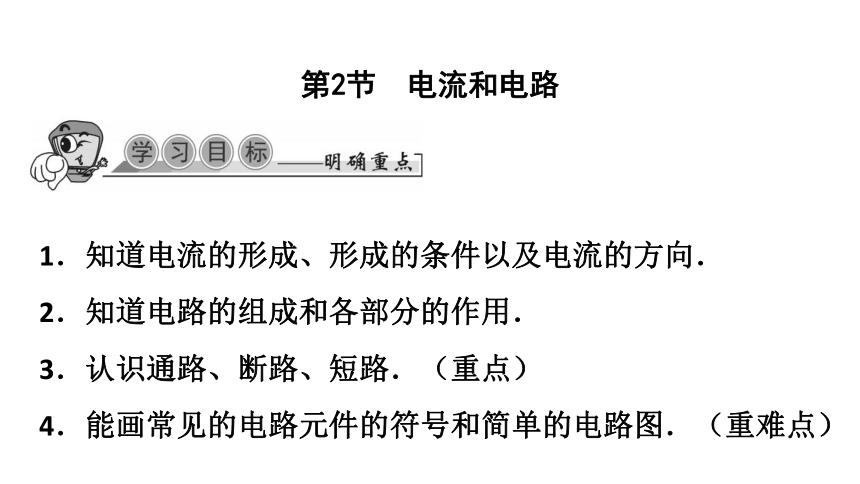

第2节 电流和电路
1.知道电流的形成、形成的条件以及电流的方向.
2.知道电路的组成和各部分的作用.
3.认识通路、断路、短路.(重点)
4.能画常见的电路元件的符号和简单的电路图.(重难点)

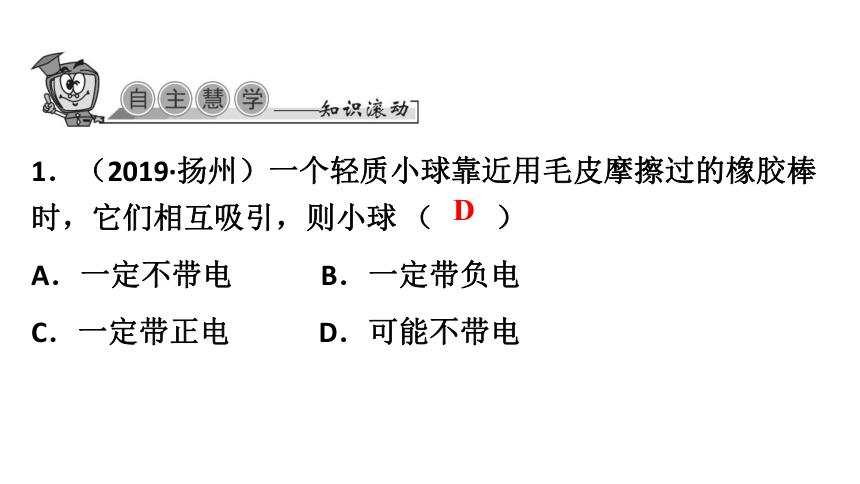

1.(2019·扬州)一个轻质小球靠近用毛皮摩擦过的橡胶棒时,它们相互吸引,则小球 (  )
A.一定不带电   B.一定带负电
C.一定带正电   D.可能不带电
D

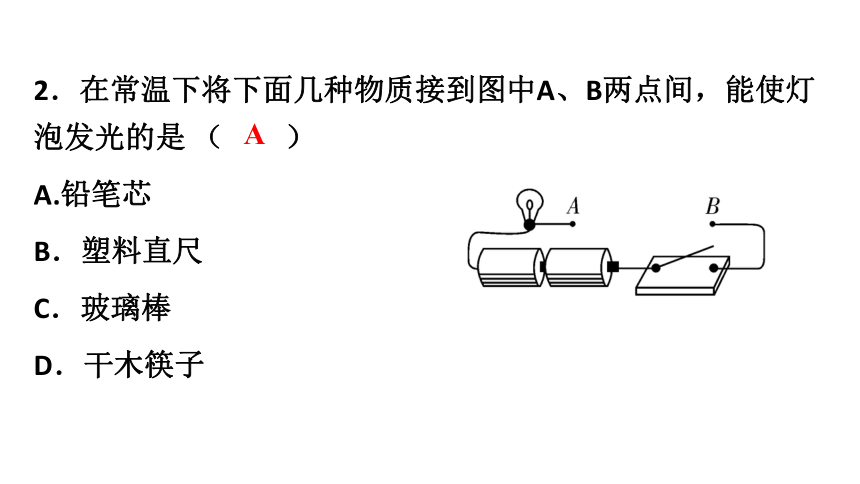

2.在常温下将下面几种物质接到图中A、B两点间,能使灯泡发光的是 (  )
A.铅笔芯
B.塑料直尺
C.玻璃棒
D.干木筷子
A

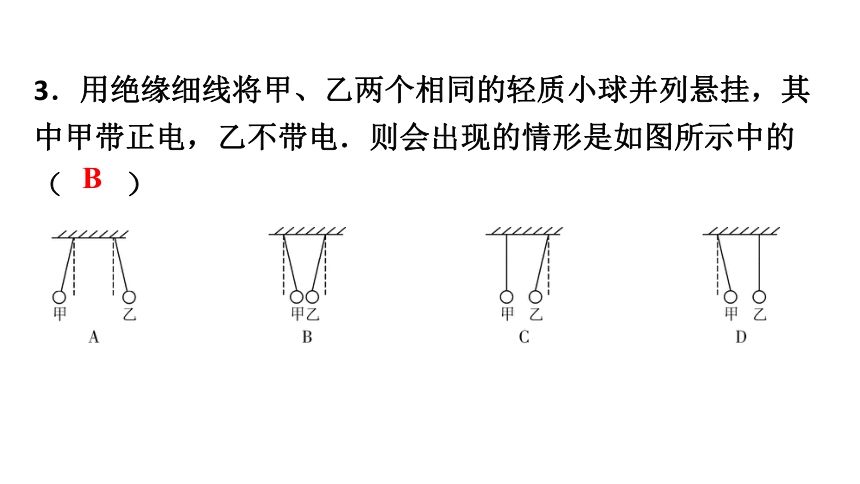

3.用绝缘细线将甲、乙两个相同的轻质小球并列悬挂,其中甲带正电,乙不带电.则会出现的情形是如图所示中的 (  )
B

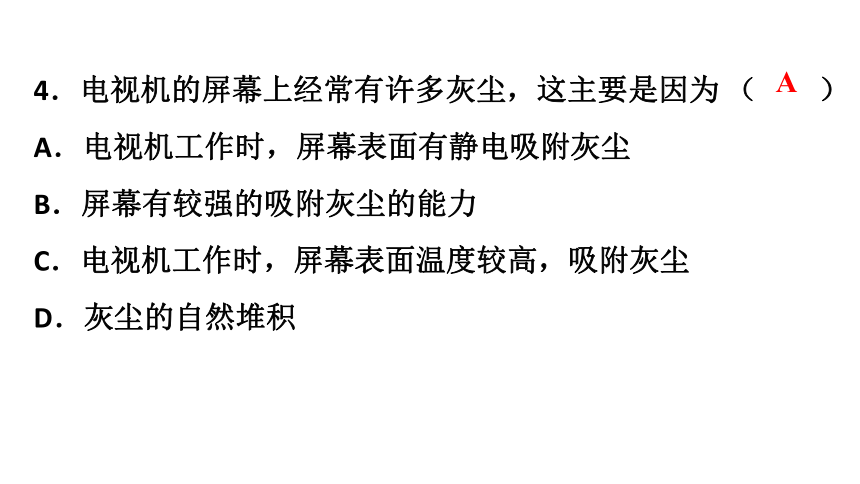

4.电视机的屏幕上经常有许多灰尘,这主要是因为 (  )
A.电视机工作时,屏幕表面有静电吸附灰尘
B.屏幕有较强的吸附灰尘的能力
C.电视机工作时,屏幕表面温度较高,吸附灰尘
D.灰尘的自然堆积
A

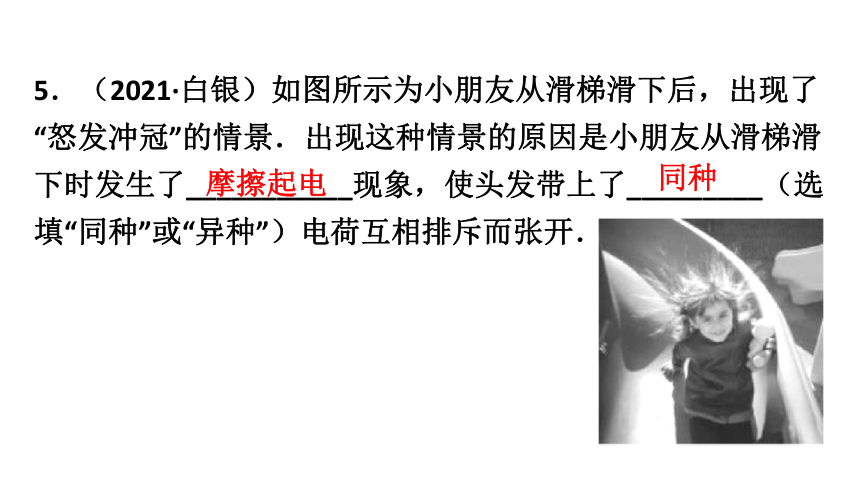

5.(2021·白银)如图所示为小朋友从滑梯滑下后,出现了“怒发冲冠”的情景.出现这种情景的原因是小朋友从滑梯滑下时发生了___________现象,使头发带上了_________(选填“同种”或“异种”)电荷互相排斥而张开.
摩擦起电
同种

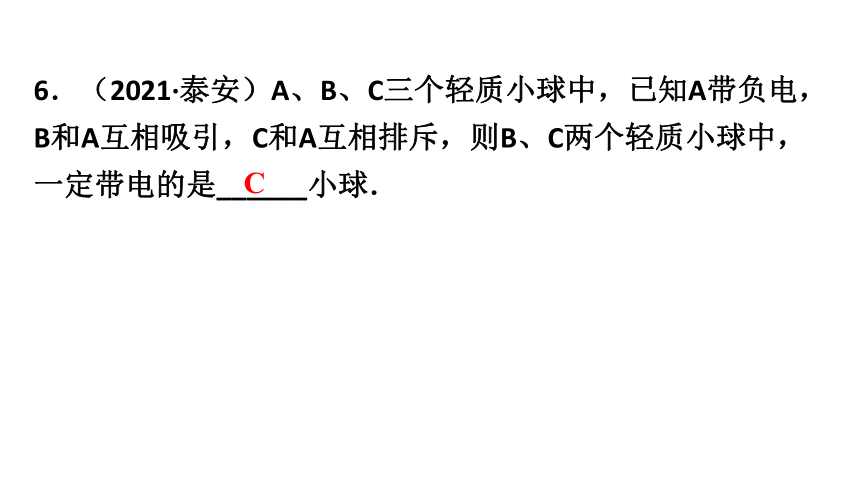

6.(2021·泰安)A、B、C三个轻质小球中,已知A带负电,B和A互相吸引,C和A互相排斥,则B、C两个轻质小球中,一定带电的是______小球.

C

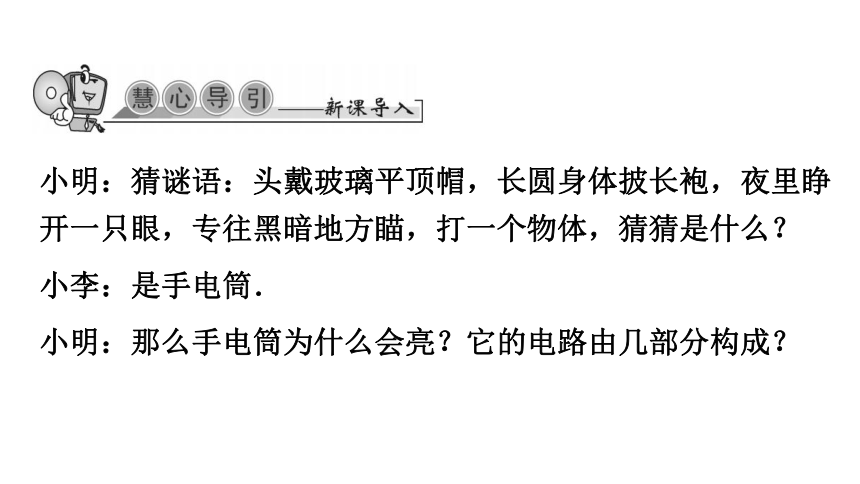

小明:猜谜语:头戴玻璃平顶帽,长圆身体披长袍,夜里睁开一只眼,专往黑暗地方瞄,打一个物体,猜猜是什么?
小李:是手电筒.
小明:那么手电筒为什么会亮?它的电路由几部分构成?
知识点一 电流

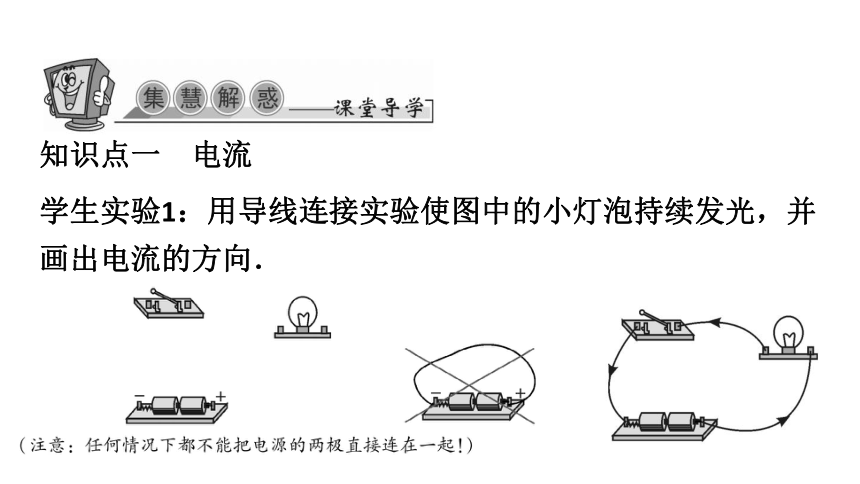

学生实验1:用导线连接实验使图中的小灯泡持续发光,并画出电流的方向.

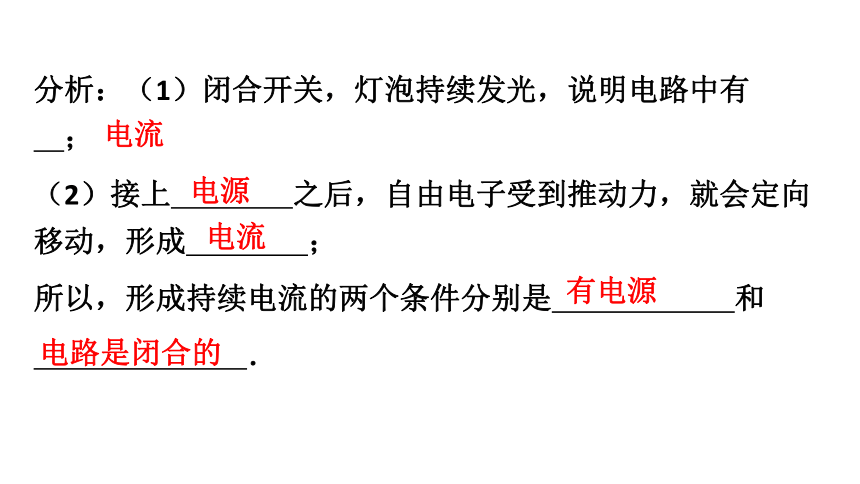

分析:(1)闭合开关,灯泡持续发光,说明电路中有     ;
(2)接上    之后,自由电子受到推动力,就会定向移动,形成    ;
所以,形成持续电流的两个条件分别是      和
       .


电流
电源
电流
有电源
电路是闭合的
知识归纳:
1.电荷的定向移动形成电流;
2.我们把正电荷定向移动方向定为电流的方向;
3.金属是靠自由电子导电的,电子的定向移动方向与规定的电流方向相反.
4.在电源外部,电流的方向是从电源的正极经过用电器流向负极.

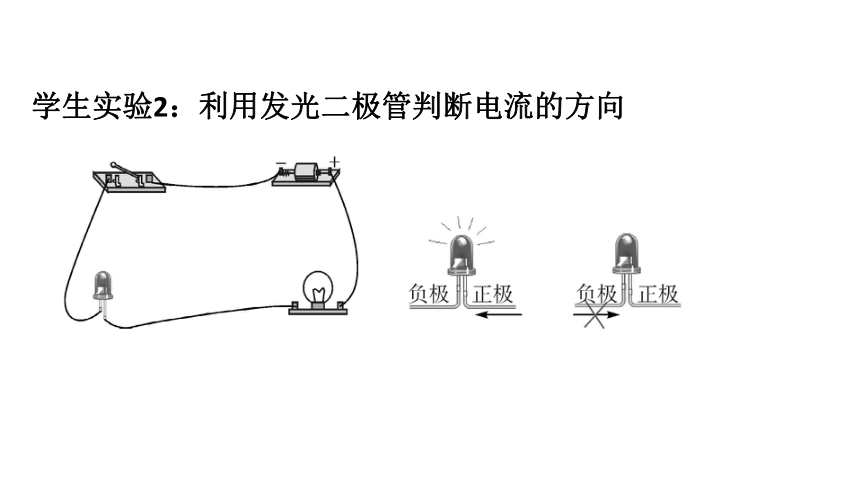

学生实验2:利用发光二极管判断电流的方向
(1)正确连接电路(如图所示);
(2)闭合开关,让电流从LED灯的正极流入,观察到LED灯     发光;
(3)把LED灯的正、负极反接,闭合开关,让电流从LED灯的负极流入,观察到LED灯     发光.

不能
知识归纳:
1.发光二极管具有单向导电性.
2.发光二极管(LED)它的两根引脚中较长的为正极,较短的为负极
3.观察发光二极管(LED)是否发光,可判断电路中是否有电流及电流的方向.

例1 关于电源和电流,下列说法中正确的是 (  )
A.电流是由大量电荷的无规则运动形成的
B.在电源外部,电流是从电源的正极经用电器流向负极
C.在电路中只要有电源,就一定会有电流
D.电流的方向总是从电源的正极流向负极
B
变形训练1 (回归课本)①用导线连接实验使图甲中的电动机持续工作,②图乙中的蜂鸣器持续发声,并画出电流的方向.
知识点二 电路的构成
学生实验3:如图所示,连接电路,指出各个电路组成部分的名称.
电源
用电器
导线
开关
知识归纳:电路的构成
1.一个最简单的电路通常由电源、用电器、导线和开关组成.
2.电路中电源提供电能,用电器消耗电能.
3.只有电路闭合时,电路中才有电流.
例2 (回归课本)如图所示,常用的手电筒的电路中,干电池是    ,金属外壳是    ,金属外壳上的按钮是    ,小灯泡是    .
电源
导线
开关
用电器
变式训练2 如图所示是一个便携式充电器正在给手机电池充电.在充电过程中,该手机电池相当于电路中的 (  )
A.电源
B.开关
C.导线
D.用电器
D
知识点三 电路图
1.认识图中几种常用的符号及元件.

例3 先在图中左边实物图中标出电流方向,然后在右边虚线方框内画出电路图.
变式训练3 (回归课本)图甲是把电池和玩具电风扇连接起来的图.请在图乙中用笔画线表示导线,接连相应的电路.
知识归纳:
1.电路图作图要求
(1)要用统一规定的符号.
(2)电路图最好画成长方形,导线横平竖直,元件分布均匀且不要画在拐角处.(简洁整齐)
(3)最好从电源正极开始,沿电流方向依次画起,电路图中导线无长短之分.
2.连接实物图要求
(1)任何情况下都不能把电池的两端直接连在一起!
(2)在连接电路时,可以从电源的正极开始顺次连接.
(3)连接电路时,开关一定要断开,经检查无误后再闭合.
知识点四 通路 断路 短路
学生实验4.用电路示教板展示,学会区分图中的三种电路.
分析:
①是     ,处处连通,用电器能够工作的电路.
②是     ,某处被断开,没有电流通过的电路.这种情况通常也叫开路.
③是     ,直接用导线将电源正负极相连的电路.电源短路时会损坏电源,甚至引起火灾!
通路
断路
短路
学生实验5.如图所示连接电路,开关闭合后L1、L2两个小灯泡都发光.把导线接在小灯泡L2的两端,该小灯泡    ,而小灯泡L1    .
实验现象表明,小灯泡L2被    ,电流流经    ,小灯泡L2    (选填“有”或“没有”)电流流过.
不亮

短路
导线
没有
知识归纳:
短路可分为整体短路和局部短路.
1.整体短路是指电源两极被导线直接连接起来(图甲),这时整个电路电阻很小,电流很大,电路强烈发热,会损坏电源甚至引起火灾.电源短路后,通过用电器的电流几乎为零,用电器也不能工作.
2.局部短路是指电路中某用电器两端被导线直接连接起来(图乙).某用电器短路,电流直接从导线通过,不经过该用电器,用电器不能正常工作,但不会烧坏.所以,短路是电路连接时应特别注意避免的一种不正常情况.
例4 (回归课本)图甲、乙所示,各有一根导线接错而使小灯泡被短接,请把这根导线找出来,在上面画一个“×”.
变式训练4 如图所示,闭合开关后灯泡能正常发光的是 (  )
A
1.(2019·邵阳)随着生活水平的提高,人们外出旅游住宿宾馆司空见惯.如图所示为某宾馆房间取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的 (  )
A.总开关  B.电源
C.用电器  D.光管
A
2.(回归课本)观察图,请根据图中手电筒的结构图.按下按键时,请在图中画出电流流过的路径.并在右边方框中画出手电筒的电路图.
