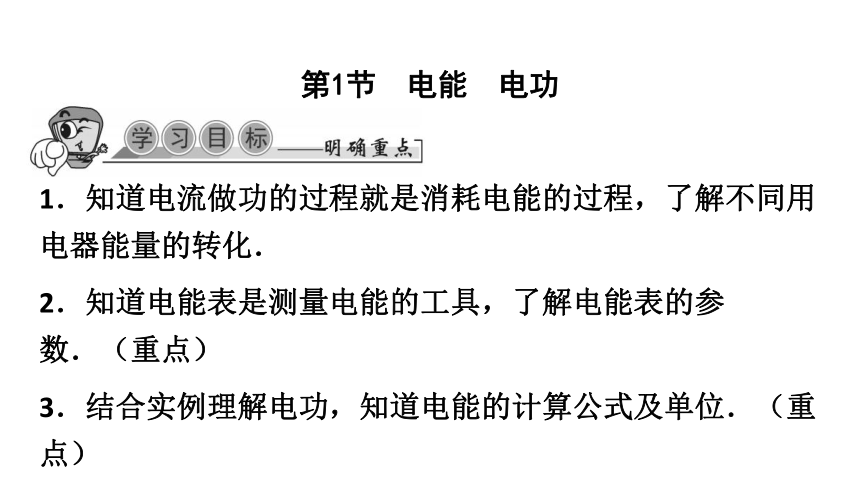

第1节　电能　电功
1．知道电流做功的过程就是消耗电能的过程，了解不同用电器能量的转化．
2．知道电能表是测量电能的工具，了解电能表的参数．（重点）
3．结合实例理解电功，知道电能的计算公式及单位．（重点）

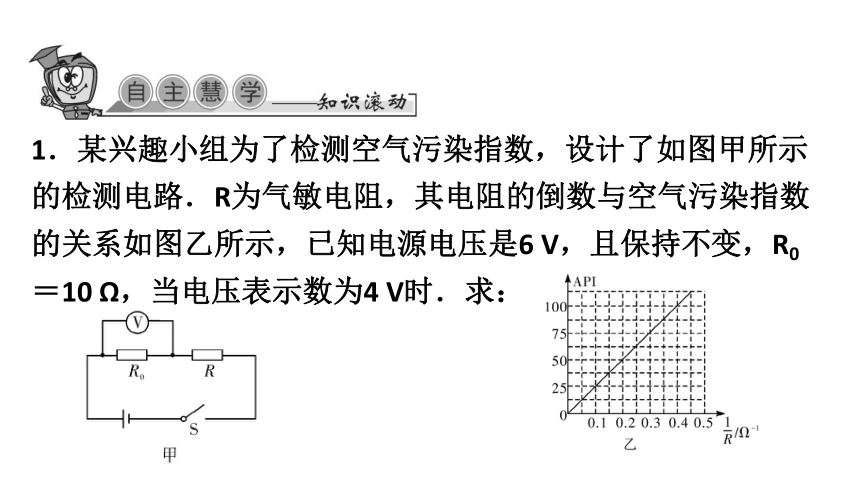

1．某兴趣小组为了检测空气污染指数，设计了如图甲所示的检测电路．R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压是6 V，且保持不变，R0＝10 Ω，当电压表示数为4 V时．求：

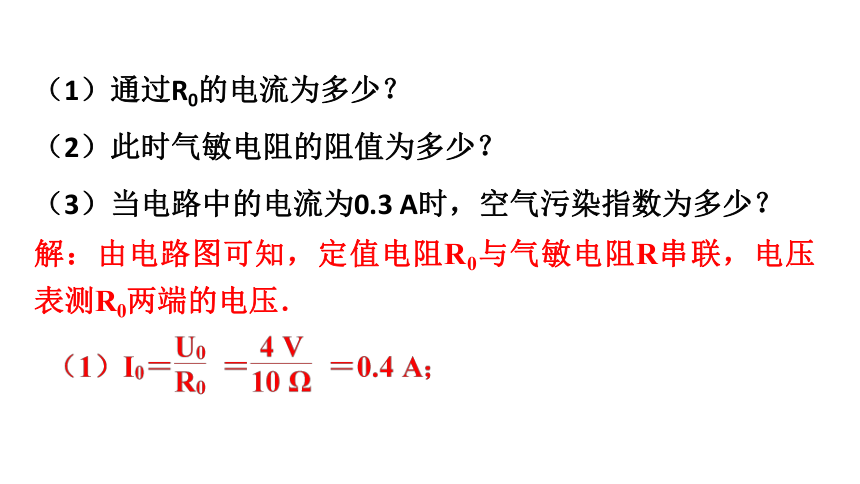

（1）通过R0的电流为多少？
（2）此时气敏电阻的阻值为多少？
（3）当电路中的电流为0.3 A时，空气污染指数为多少？

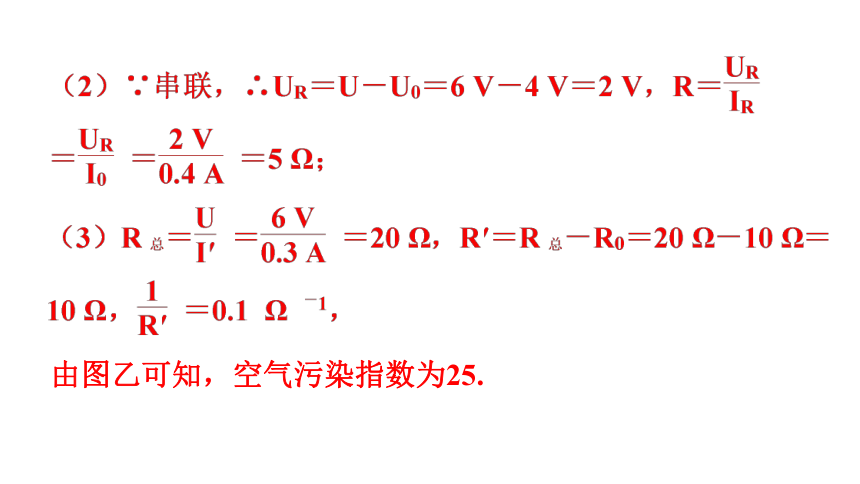

解：由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R0两端的电压．
由图乙可知，空气污染指数为25.
答：（1）通过R0的电流为0.4 A；
（2）此时气敏电阻的阻值为5 Ω；
（3）当电路中的电流为0.3 A时，空气污染指数为25.
1．电能从哪里来？
2．一度电能能做些什么？
总结：　　　　与　　　　　　　　　　　　可以相互转化．
电能
其他形式的能

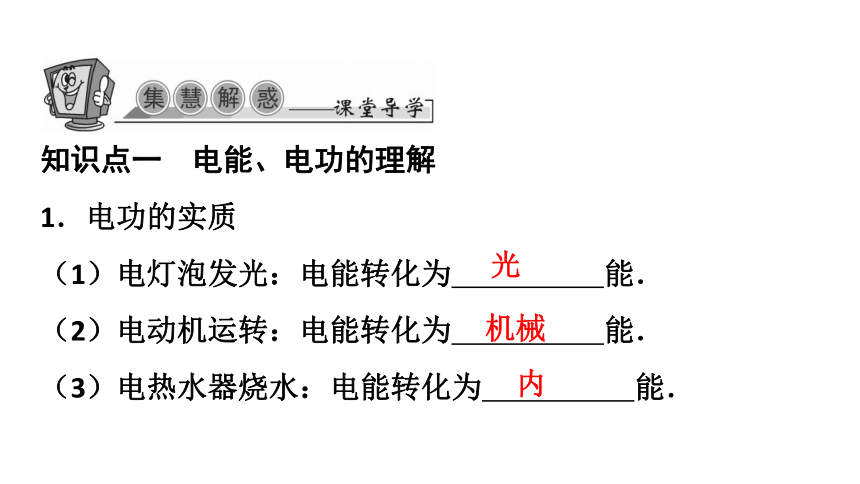

知识点一　电能、电功的理解
1．电功的实质
（1）电灯泡发光：电能转化为　　　　　能．
（2）电动机运转：电能转化为　　　　　能．
（3）电热水器烧水：电能转化为　　　　　能．
光
机械
内

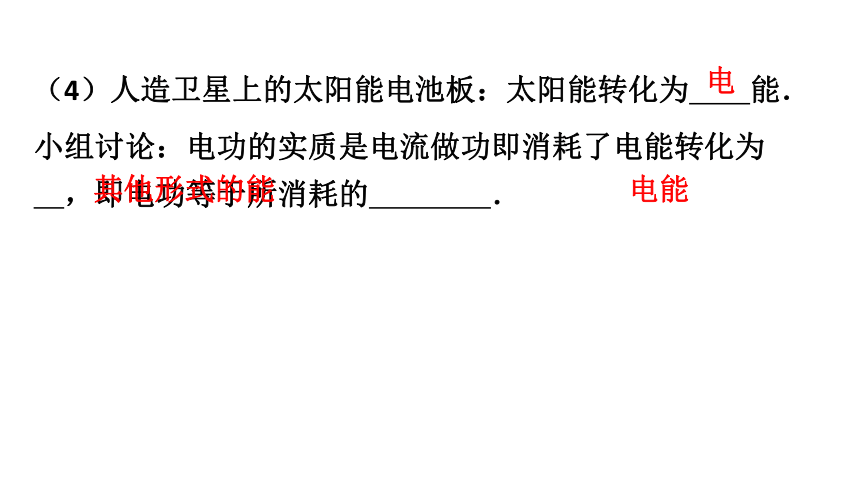

（4）人造卫星上的太阳能电池板：太阳能转化为　　能．
小组讨论：电功的实质是电流做功即消耗了电能转化为　　　　　　　　，即电功等于所消耗的　　　　．
电
其他形式的能
电能
2．电能、电功的单位
（1）电能的国际主单位是　　　　　，简称　　　　，符号是　　　　．
（2）电能的常用单位是　　　　　　，符号　　　　．
（3）单位换算：1 kW·h＝　　　　　　　　J．
（4）1.44×107J＝　　　　kW·h，2.5 kW·h＝　　　　J．

焦耳
焦
J
千瓦时
kW·h
3.6×106
4
9×106
知识点二　电能表及计算
演示实验1.电能表及其参数．
（1）电能表也叫电度表，它的单位是　　　　，读数时注意最后一位是　　　　．
kW·h
小数位
（2）表盘上各个量的含义：
①“220 V”表明这个电能表应在　　　　的电路中使用．
②“50 Hz”指电能表应在　　　　的交流电路中使用．
③“10（20）A”指这个电能表的标定电流为　　　　A．正常情况下电路中的电流应不大于　　　　A.短时间内电流允许大一些，但不能超过　　　　A，否则会损坏电能表．
④“600 revs/（kW·h）”指接在这个电能表上的用电器每消耗　　　　　的电能，电能表的转盘转过　　　转．
220 V
50 Hz
10
10
20
1 kW·h
600
例1一个电能表，表盘上标明“720 revs/（kW·h）”，它的意思是________________________________________________
________________________________.呼和浩特市教研室某段时间用电，电能表两次示数如图所示，该时间段该地区每度电电费1.2元，这段时间需要交付多少电费？
接在这个电能表上的用电器每消耗1 kW·h的电能，电能表的转盘转过720转
解：W1＝1 632.0 kW·h，W2＝1 951.7 kW·h，
W＝W2－W1＝1 951.7 kW·h－1 632.0 kW·h＝319.7 kW·h，
所需电费为：319.7 kW·h×1.2元/kW·h＝383.64元．
答：所需电费为383.64元．
变式训练1　（回归课本）小明家的电子式电能表上标有“3 200 r/（kW·h）”．当他家只使用某一个用电器时，发现在10 min内电能表铝盘转了32转，该用电器消耗电能为多少kW·h？合多少J

答：该用电器消耗电能为0.01 kW·h，合3.6×104 J.
知识点三　电功的计算
自学课本P90的内容，在你认为重要的内容下用红笔作上记号．
（1）电流做功的多少跟　　　　的大小，　　　　的高低，　　　　　　　　
的长短都有关系．
（2）计算电功的公式：W＝　　　　．
电流
电压
通电时间
UIt
例2　（回归课本）某电风扇正常工作时的电压是220 V、电流为0.2 A，它在这种情况下通电10 min，电流做了多少功？消耗的电能是多少？

解：U＝220 V，I＝0.2 A，t＝10 min＝600 s.
W＝UIt＝220 V×0.2 A×600 s＝26 400 J.
消耗的电能＝电流做的功＝26 400 J.
答：电流做了26 400 J功，消耗的电能是26 400 J.
变式训练2　（回归课本）手机、数码相机等常用充电电池作为电源，华为某型号手机的电池电压为3.7 V，容量为4 000 mA·h.它充满电后，大约储存了多少电能？
解：U＝3.7 V，
I·t＝4 000 mA·h＝4 A×3 600 s，
W＝UIt＝3.7 V×4 A×3 600 s＝53 280 J.
答：大约储存了53 280 J电能．
知识归纳：
三种求电功的方法：
1．W＝W2－W1（W1表示上月末电能表的读数，W2表示本月末电能表的读数）
2．W＝ kW·h[n表示电能表某段时间内的转数，参数指的是电能表上标着N r/（kW·h）的参数]
3．W＝UIt（U、I、t都是用国际单位）

1．如图所示，电源电压为12 V且保持不变，R1＝4 Ω，电路中的电流为1 A．求：
（1）R1两端的电压．（2）R2的阻值．（3）通电3 min，电路消耗的电能．
解：R1＝4 Ω，U＝12 V，I＝1 A.
∵串联　∴I2＝I1＝I＝1 A.
（1）U1＝I1R1＝1 A×4 Ω＝4 V.
（3）t＝3 min＝180 s，
W＝UIt＝12 V×1 A×180 s＝2 160 J.
答：（1）R1两端的电压4 V；
（2）R2的阻值8 Ω；
（3）通电3 min，电路消耗的电能2 160 J.
2．如图所示的电路中，电阻R1的阻值为30 Ω，当开关S断开时，电流表的示数为0.2 A；当开关S闭合时，电流表的示数为0.5 A，求：
（1）通过电阻R1的电流；（2）10 s电流通过电阻R2所做的功W2.
解：∵当开关S闭合时，R1与R2并联
（1）I2＝0.2 A，I＝0.5 A，
I1＝I－I2＝0.5 A－0.2 A＝0.3 A.
（2）U＝U1＝I1R1＝0.3 A×30 Ω＝9 V，
U2＝U＝9 V，
W2＝U2I2t＝9 V×0.2 A×10 s＝18 J.
答：（1）通过电阻R1的电流0.3 A；
（2）10秒钟电流通过电阻R2所做的功18 J.
