九年级全册物理人教版 第十九章　第1节　家庭电路 习题课件(共39张PPT)

(共39张PPT)

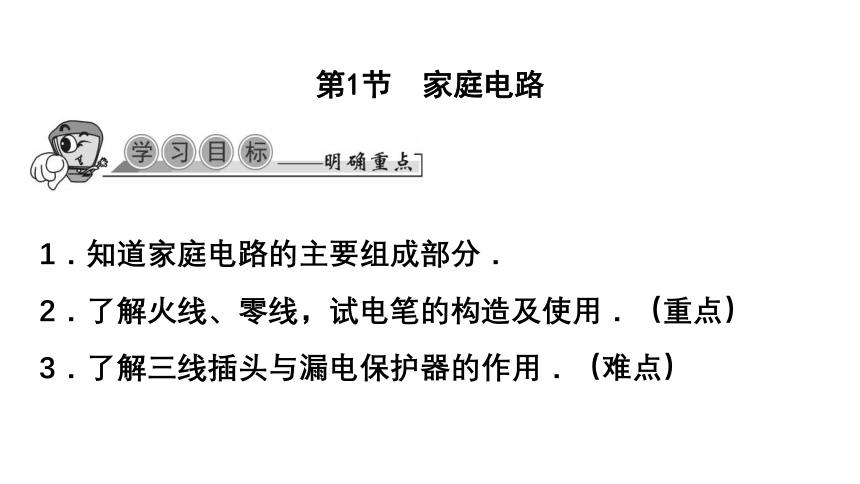

第1节　家庭电路
1．知道家庭电路的主要组成部分．
2．了解火线、零线，试电笔的构造及使用．（重点）
3．了解三线插头与漏电保护器的作用．（难点）

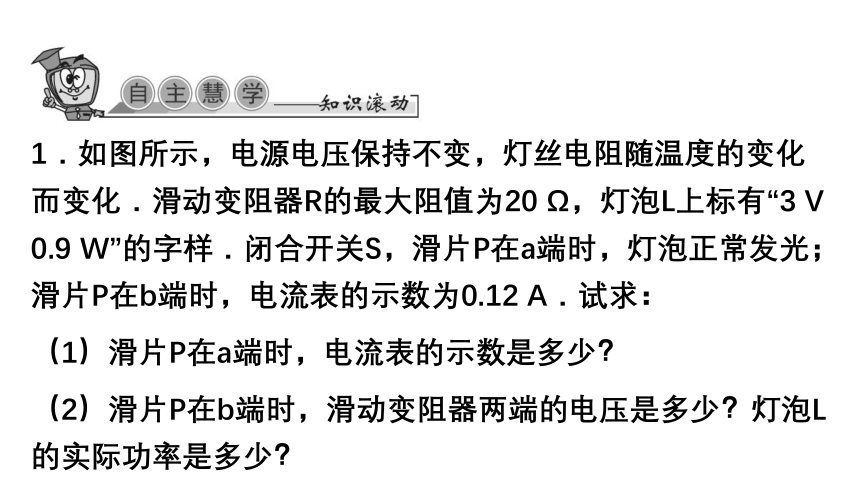

1．如图所示，电源电压保持不变，灯丝电阻随温度的变化而变化．滑动变阻器R的最大阻值为20 Ω，灯泡L上标有“3 V　0.9 W”的字样．闭合开关S，滑片P在a端时，灯泡正常发光；滑片P在b端时，电流表的示数为0.12 A．试求：
（1）滑片P在a端时，电流表的示数是多少？
（2）滑片P在b端时，滑动变阻器两端的电压是多少？灯泡L的实际功率是多少？

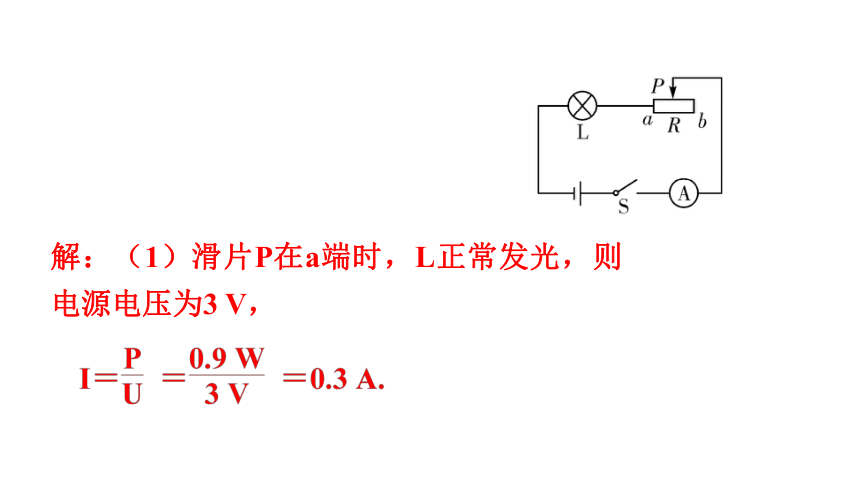

解：（1）滑片P在a端时，L正常发光，则电源电压为3 V，

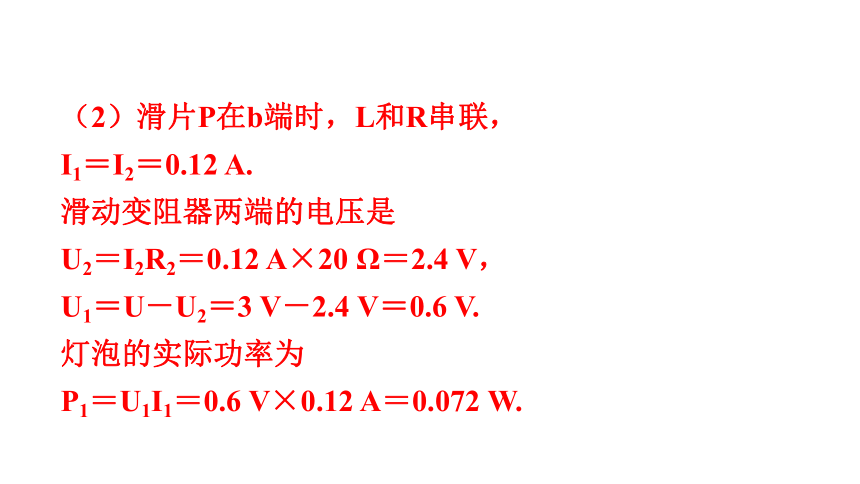

（2）滑片P在b端时，L和R串联，
I1＝I2＝0.12 A.
滑动变阻器两端的电压是
U2＝I2R2＝0.12 A×20 Ω＝2.4 V，
U1＝U－U2＝3 V－2.4 V＝0.6 V.
灯泡的实际功率为
P1＝U1I1＝0.6 V×0.12 A＝0.072 W.

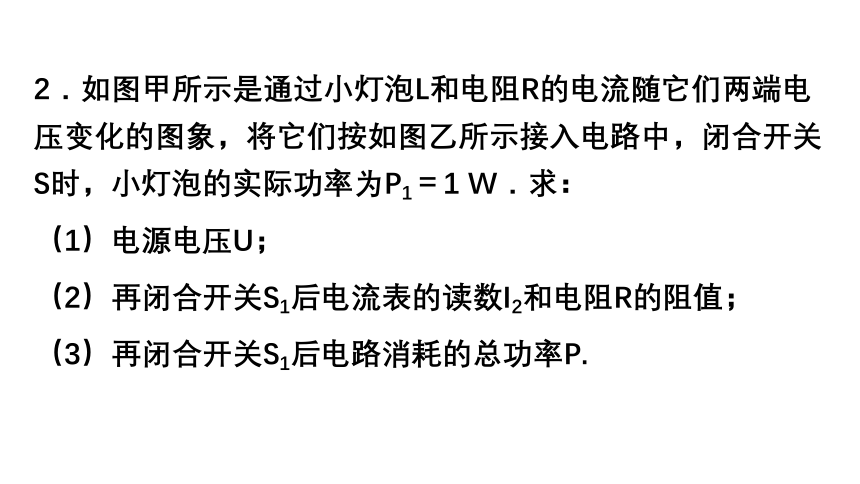

2．如图甲所示是通过小灯泡L和电阻R的电流随它们两端电压变化的图象，将它们按如图乙所示接入电路中，闭合开关S时，小灯泡的实际功率为P1＝1 W．求：
（1）电源电压U；
（2）再闭合开关S1后电流表的读数I2和电阻R的阻值；
（3）再闭合开关S1后电路消耗的总功率P.

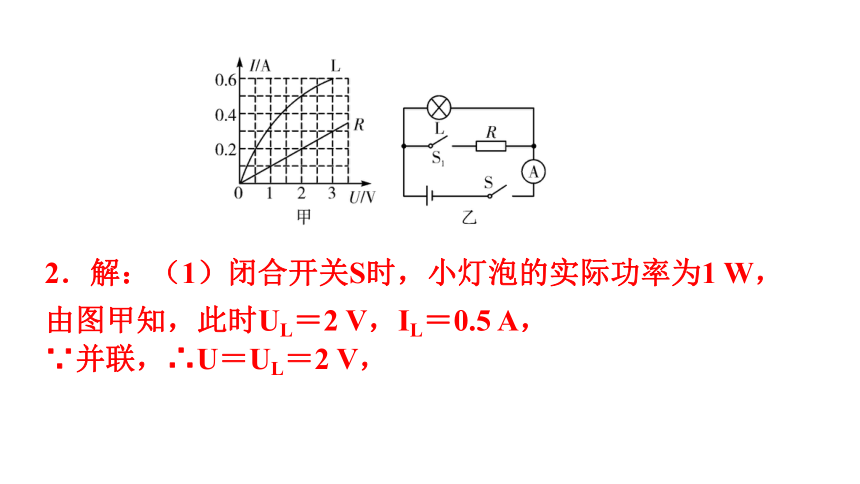

2．解：（1）闭合开关S时，小灯泡的实际功率为1 W，由图甲知，此时UL＝2 V，IL＝0.5 A，
∵并联，∴U＝UL＝2 V，

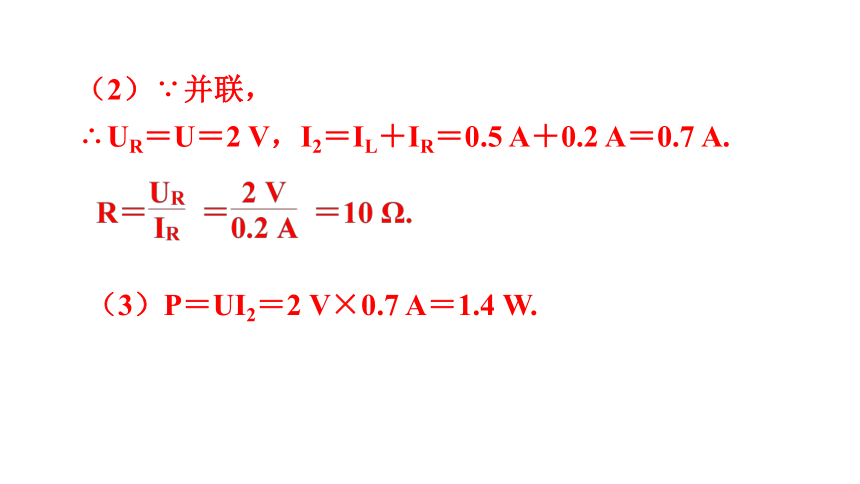

（2）∵并联，
∴UR＝U＝2 V，I2＝IL＋IR＝0.5 A＋0.2 A＝0.7 A.
（3）P＝UI2＝2 V×0.7 A＝1.4 W.

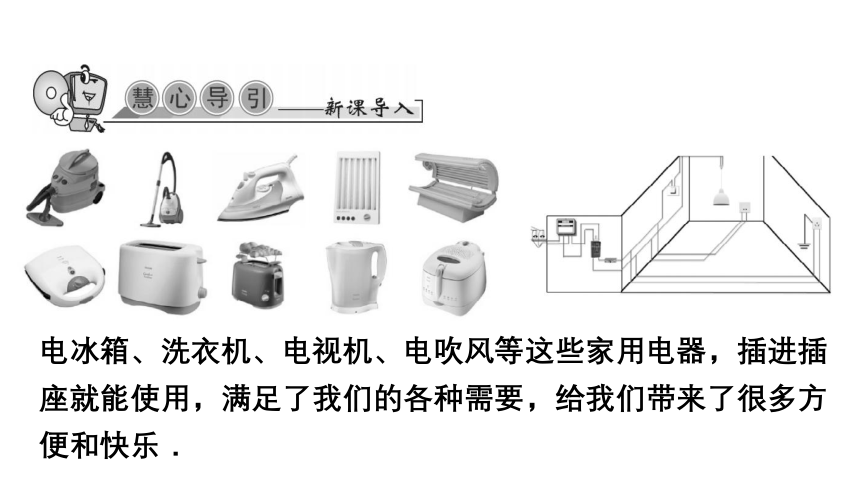

电冰箱、洗衣机、电视机、电吹风等这些家用电器，插进插座就能使用，满足了我们的各种需要，给我们带来了很多方便和快乐．

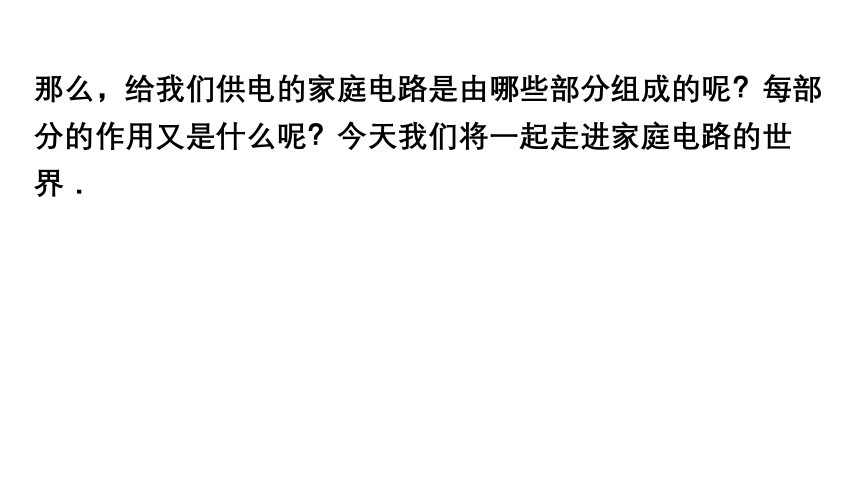

那么，给我们供电的家庭电路是由哪些部分组成的呢？每部分的作用又是什么呢？今天我们将一起走进家庭电路的世界．
知识点一　家庭电路的组成

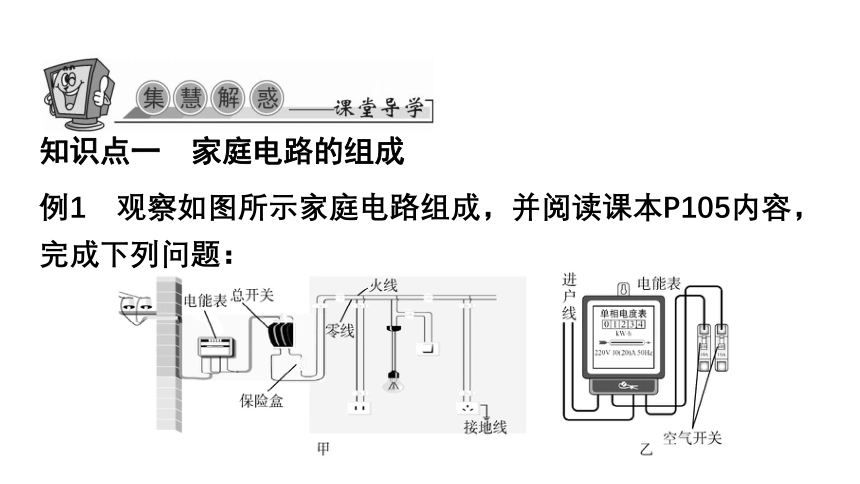

例1　观察如图所示家庭电路组成，并阅读课本P105内容，完成下列问题：

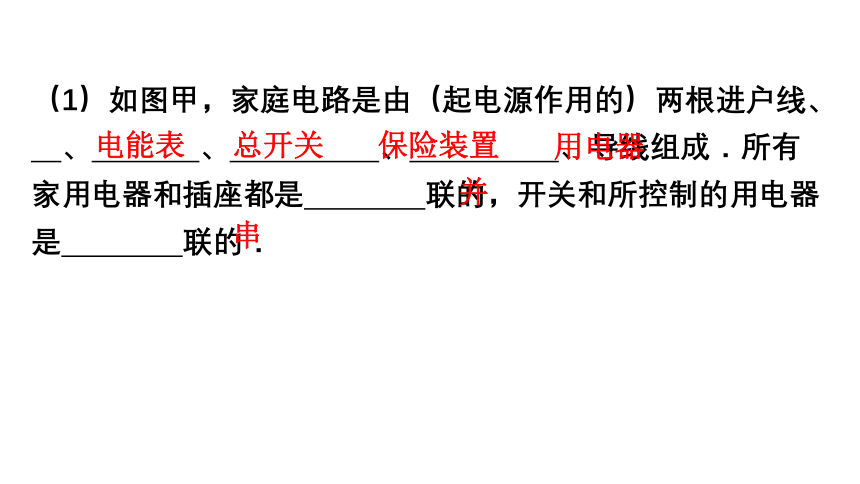

（1）如图甲，家庭电路是由（起电源作用的）两根进户线、　 　 　、　 　 　、　 　 　、　 　 　、导线组成．所有家用电器和插座都是　　　　联的，开关和所控制的用电器是　　　　联的．
电能表
总开关
保险装置
用电器
并
串

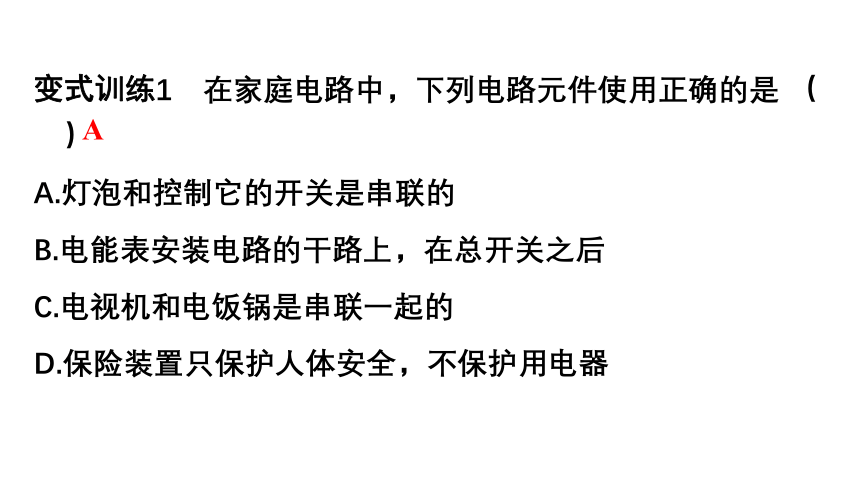

变式训练1　在家庭电路中，下列电路元件使用正确的是 （　　）
A.灯泡和控制它的开关是串联的
B.电能表安装电路的干路上，在总开关之后
C.电视机和电饭锅是串联一起的
D.保险装置只保护人体安全，不保护用电器
A
知识归纳：
1．进户线：给用户提供电压，相当于电源．
2．电能表：测量用电器消耗电能的多少，安装在家庭电路干路上，在总开关之前．
3．总开关：控制室内全部用电器的通与断，串联在家庭电路的干路上，在电能表之后．
4．保险装置：当电路中出现电流过大时，保险丝熔断，切断电路，起到保护作用，现在新建的楼房保险装置一般都是采用空气开关．
5．用电器和插座：用电器是消耗电能，插座连接移动用电器，均并联在电路中．
6．开关和所控制的用电器是串联的．
知识点二　火线和零线
例2　要分辨是零线还是火线就要利用一种工具——　　　　
（如图所示），它主要由弹簧、电阻、氖管、
　　　　　　、　　　　　　组成．在使用时，必须用手接触　　　　　　，笔尖金属体接触被测导线，如果氖管发光，即接触的是______________线，否则是　　　　线．
试电笔
笔尾金属体
笔尖金属体
笔尾金属体
火
零
演示实验1：试电笔的使用
操作：（1）试电笔尖接触火线，手不接触尾金属，氖管　　　　
光．
（2）试电笔尖接触火线，手接触笔尾金属，氖管　　光．
（3）试电笔尖接触零线，手接触笔尾金属，氖管　　光．
不发
发
不发
（4）试电笔尖接触火线，手接触笔尾金属，另一手触地面，氖管　　　　．
（5）试电笔尖接触火线，手接触笔尾金属，人腾空跳起，氖管　　　　．
更亮
不亮
变式训练2－1　如图所示，是家庭电路中进户的两条线路，一条是　　　　线，另一条是　　　　线，火线与零线之间的电压是　　　　V，零线与地面间的电压为　　　　V．
火
零
220
0
变式训练2－2　（2019·广东）试电笔是用来_____________　　　　　
的；正确使用时，如果氖管发光表明试电笔接触的是　　　　线：如图所示的两种使用试电笔的方法中，正确的是　　　　．
判别火线和零线
火
乙
知识归纳：
1．火线与零线之间电压是220 V，零线与大地之间是0 V，火线与大地之间是220 V；
2．使用测试笔判别火线和零线时，手必须接触金属笔帽或笔卡，不能接触金属笔尖．
知识点三　试电笔判断电路断路故障
例3　如下图所示，闭合开关后，如果灯泡突然熄灭了，用试电笔分别触A、B、C、D四个点，只有接触D点时氖管不发光，那出现故障的问题是　　　　　　　　　　　　．
CD处零线断路
变式训练3　如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光．造成这一现象的原因 （　　）
A.一定是插座发生短路了
B.一定是零线AB之间断了
C.一定是零线BC之间断了
D.一定是零线CD之间断了
C
知识归纳：
家庭电路中断路故障的判断方法：试电笔接触火线不亮，则火线从进户到该点之间某处断路．试电笔接触零线亮，则零线从进户到该点之间某处断路．即火线不亮火线断，零线亮了零线断．

知识点四　三线插头和漏电保护器
例4　看图完成下列问题．
（1）插座分两孔和三孔，如图甲所示，其中它们左插孔接　　　　
线，右插孔接　　　　线，而三孔插座的上插孔是接　　　　
线．
（2）插头也分两脚和三脚，如图乙所示，其中标有N或③表示接　　　　线，标有L或②表示接　　　　线，标有E或①表示接　　　　线．上方E插脚与用电器的金属外壳相连，E插脚比下方两个插脚要长的好处是_________________
__________________________________________________．
零
火
地
零
火
地
插入插座时，用电器外壳先接通地线，拔出插头时，用电器外壳最后离开地线
变式训练4－1　家庭电冰箱使用的三脚插头，在它正常工作时，如果接地线断了，那么 （　　）
A.电冰箱不能正常工作
B.电冰箱消耗会比平时多
C.电冰箱的使用寿命会缩短
D.如果人接触到电冰箱外壳时有可能出现触电事故
D
变式训练4－2　如图甲所示装置是漏电保护开关，如果家庭电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图乙和图丙中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会___________．图甲中有参数“30 mA”和“<0.1 s”，其意思是指当漏电电流达到_____mA时，漏电保护器会在_____s内切断电路．
　
立即断开
30
0.1
知识点五　家庭电路的连接
例5　请你按照安全用电的要求，将图中带开关的电灯和带保险丝的三孔插座接入电路中．
变式训练5　如图所示，①请将图中的“光控开关”“声控开关”和灯泡正确连入电路完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．

知识归纳：
1．两孔及三孔插座：左零右火上地；插座与用电器并联．
2．保险丝：必须串联接到火线上．
3．开关：控制用电器的开关必须串联在用电器与火线之间．
（1）开关串联：两个开关都闭合用电器才能工作（如楼道灯自动控制电路，要光控和声控开关同时闭合，灯才能亮）.
（2）开关并联：任一开关闭合用电器就工作（如公交车的下车按钮）.
4．灯泡：螺口灯泡的顶端一定要接火线，侧边接零线，以保证用电安全．
1．如图所示的家庭电路，有两个元器件连接错误，它们是 （　　）
C
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二孔插座
C．带开关的灯泡和三孔插座
D．闸刀开关和三孔插座
2．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是 （　　）
C
A．如果“法师”此时光脚直接站在地上，也不会触电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
3．（回归课本）图甲所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．
