第十九章 生活用电
第 1 节 家庭电路
一

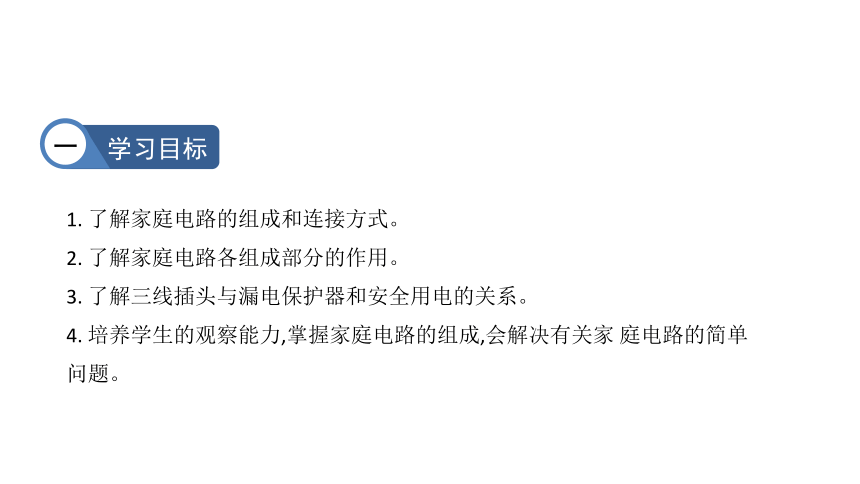

学习目标
1. 了解家庭电路的组成和连接方式。
2. 了解家庭电路各组成部分的作用。
3. 了解三线插头与漏电保护器和安全用电的关系。
4. 培养学生的观察能力,掌握家庭电路的组成,会解决有关家 庭电路的简单问题。
二

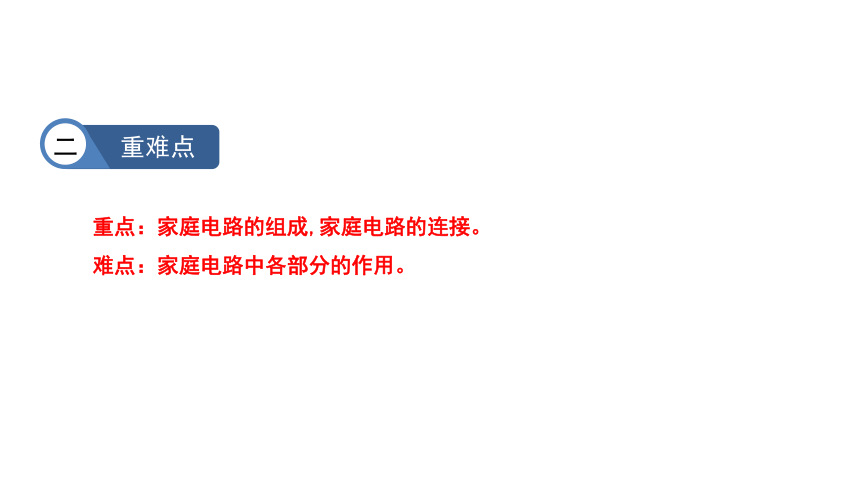

重难点
重点：家庭电路的组成,家庭电路的连接。
难点：家庭电路中各部分的作用。

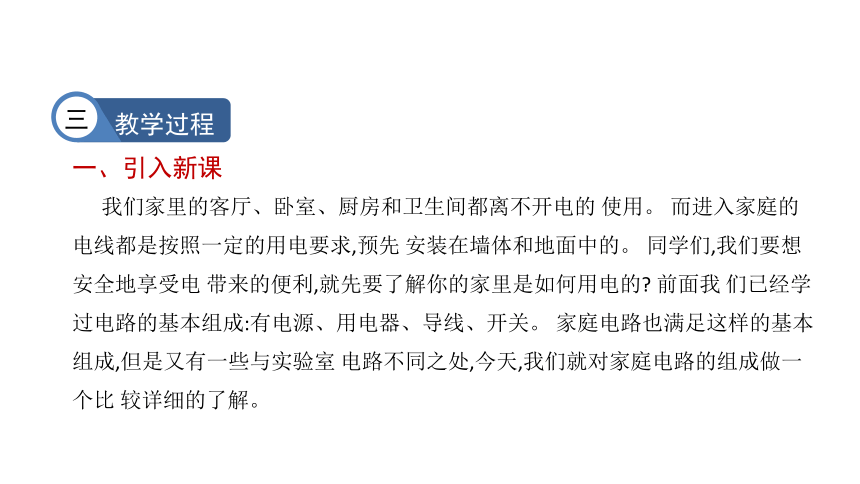

一、引入新课
我们家里的客厅、卧室、厨房和卫生间都离不开电的 使用。 而进入家庭的电线都是按照一定的用电要求,预先 安装在墙体和地面中的。 同学们,我们要想安全地享受电 带来的便利,就先要了解你的家里是如何用电的 前面我 们已经学过电路的基本组成:有电源、用电器、导线、开关。 家庭电路也满足这样的基本组成,但是又有一些与实验室 电路不同之处,今天,我们就对家庭电路的组成做一个比 较详细的了解。
三
教学过程
二、讲授新课

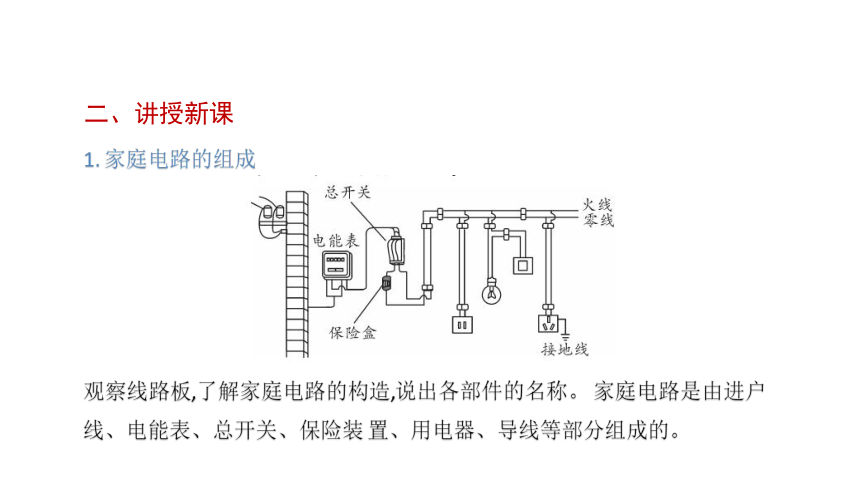

1. 家庭电路的组成
观察线路板,了解家庭电路的构造,说出各部件的名称。 家庭电路是由进户线、电能表、总开关、保险装 置、用电器、导线等部分组成的。

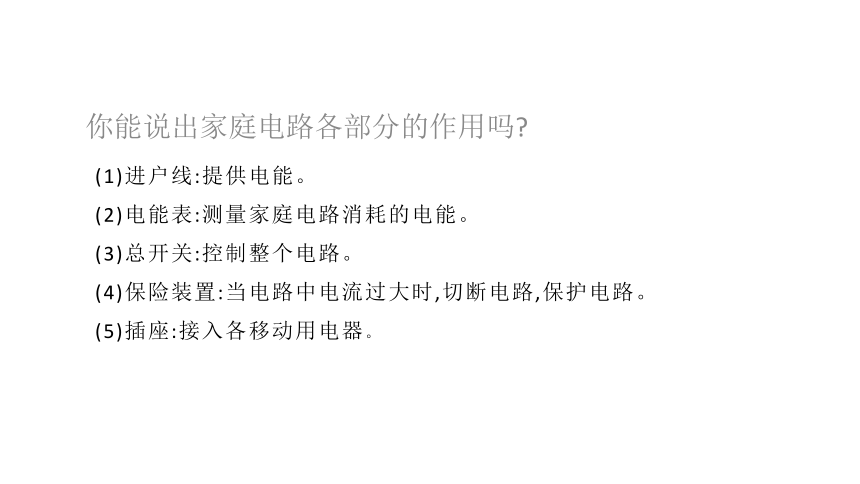

你能说出家庭电路各部分的作用吗
(1)进户线:提供电能。
(2)电能表:测量家庭电路消耗的电能。
(3)总开关:控制整个电路。
(4)保险装置:当电路中电流过大时,切断电路,保护电路。 (5)插座:接入各移动用电器。

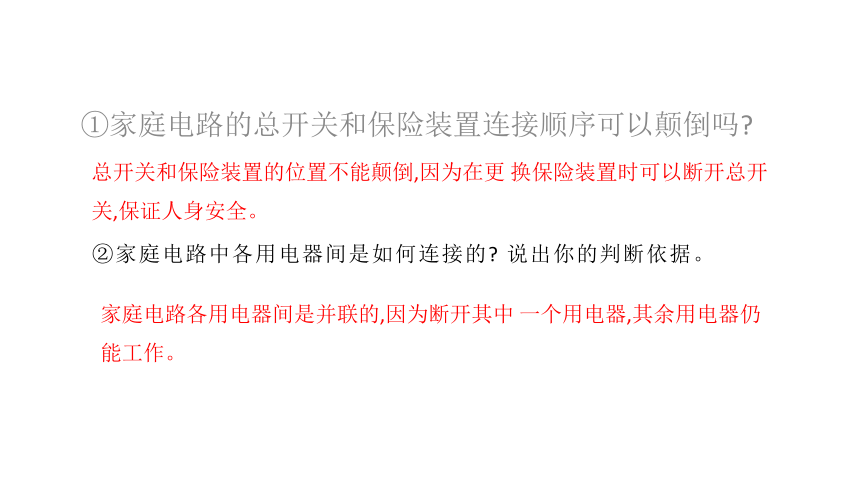

①家庭电路的总开关和保险装置连接顺序可以颠倒吗
总开关和保险装置的位置不能颠倒,因为在更 换保险装置时可以断开总开关,保证人身安全。
②家庭电路中各用电器间是如何连接的 说出你的判断依据。
家庭电路各用电器间是并联的,因为断开其中 一个用电器,其余用电器仍能工作。
2. 火线和零线
阅读课本中试电笔的构造及使用方法:
(1)试电笔的构造:由笔尖金属体、阻值很大的电阻、氖 管、笔尾金属体等组成的。
(2)试电笔的原理及使用方法:利用电流经过氖管会发光的原理制造的。 当笔尖金属体与火线相连时,电流经 笔尖金属体、电阻、氖管,经过人体、大地,流到零线, 与电源构成闭合电路。所以在使用试电笔时,手要与 笔尾金属体接触,绝对不能直接接触笔尖金属体。
(3)判别火线和零线的现象和方法:如果氖管发光,说明笔尖接触的是火线;如果氖管不发光,说明笔尖接触 的是零线。
(4)家庭电路中各用电器是并联的,控制用电器的开关与用电器串联。 开关接在火线与灯间。 这是为了在更换灯泡时断开开关,使灯头不带电。
3. 三线插头和漏电保护器
(1)两孔插座中哪个孔接的是火线, 哪个孔接的是零线 尝试用试电笔检验一下你的判断是否正确。
左边孔接的是零线,右边孔接的是火线。
(2)两孔插座的接法是家庭电路的规定接法。 那么关于三孔插座,多出的上面的孔是接哪儿的呢 家里有哪些用电器是接三孔插座的
多出的上面的孔是接地的。 家中接三孔插座 的用电器有:电饭锅、洗衣机、热水器、微波炉等。
(3)用电器的外壳是金属的,如果金属外壳与火线的绝 缘皮损坏,使金属外壳带电,人接触用电器金属外壳 会导致触电事故,怎么解决这个问题呢
三孔插座上面的孔是与大地相连的,用电 器的金属外壳就是接到这个孔中的,如果用电器的 金属外壳带电,电流就会通过地线流向大地,而不经 过人体。
(4)在家庭电路中还有一个安全保护装置,防止家中漏 电导致触电事故———漏电保护器。空气开关和漏电保护器在电路中分别起什么作 用 这样安装有什么好处
空气开关是当电路中电流过大自动断开,保护电 路,它可以在干路中,也可以在安装大功率用电器的支 路中;漏电保护器可以接在插座中,如果接插座的用电 器漏电,可以切断插座中的供电,对其他用电器不影响。
(3)某 家 庭 电 路 的 组 成 如 图 所 示, 下 列 说 法 正 确 的 是( )
D
A. 图中的插座可以是并联的,也可以是串联的
B. 控制灯泡的开关可以接在零线上
C. 彩灯接入电路后都不亮,是由于其中的一个小彩灯短路
D. 有金属外壳的家用电器必须用三孔插座,以确保安全
例题精讲
四、课堂小结
1. 家庭电路的组成:由进户线、电能表、总开关、保险装置、 用电器、导线等组成。
2. 火线和零线：(1)测电笔的组成。(2)测电笔的使用:用手接触笔尾的金属体,笔尖接触电线。氖管发光接触的是火线,氖管不发光接触的是零线。
3. 三线插头和漏电保护器：(1)接地线必须接地。(2)漏电保护器可以在人触电瞬间切断电路。
