课时16.1 （同步练习）电压含解析卷

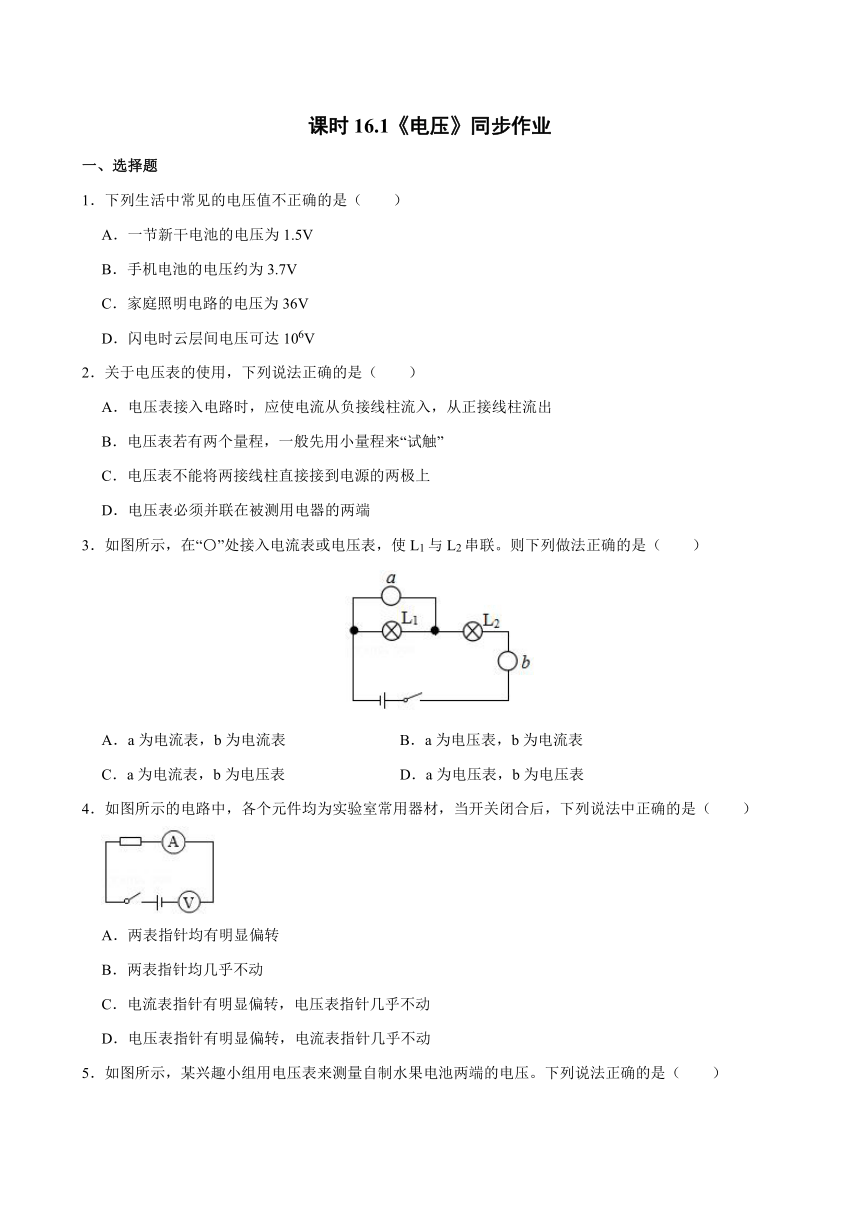

课时16.1《电压》同步作业
一、选择题
1．下列生活中常见的电压值不正确的是（　　）
A．一节新干电池的电压为1.5V
B．手机电池的电压约为3.7V
C．家庭照明电路的电压为36V
D．闪电时云层间电压可达106V
2．关于电压表的使用，下列说法正确的是（　　）
A．电压表接入电路时，应使电流从负接线柱流入，从正接线柱流出
B．电压表若有两个量程，一般先用小量程来“试触”
C．电压表不能将两接线柱直接接到电源的两极上
D．电压表必须并联在被测用电器的两端
3．如图所示，在“〇”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
4．如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（　　）
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
5．如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
6．在如图所示的电路中，闭合开关S，能用电压表量L1两端电压的正确电路是（　　）
A． B．
C． D．
7．如图所示，电流表和电压表接法正确的是（　　）
A． B．
C． D．
8．关于电压，下列说法错误的是（　　）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电路中有电压时，就一定有电流
D．电路中有电流时，电路两端就一定有电压

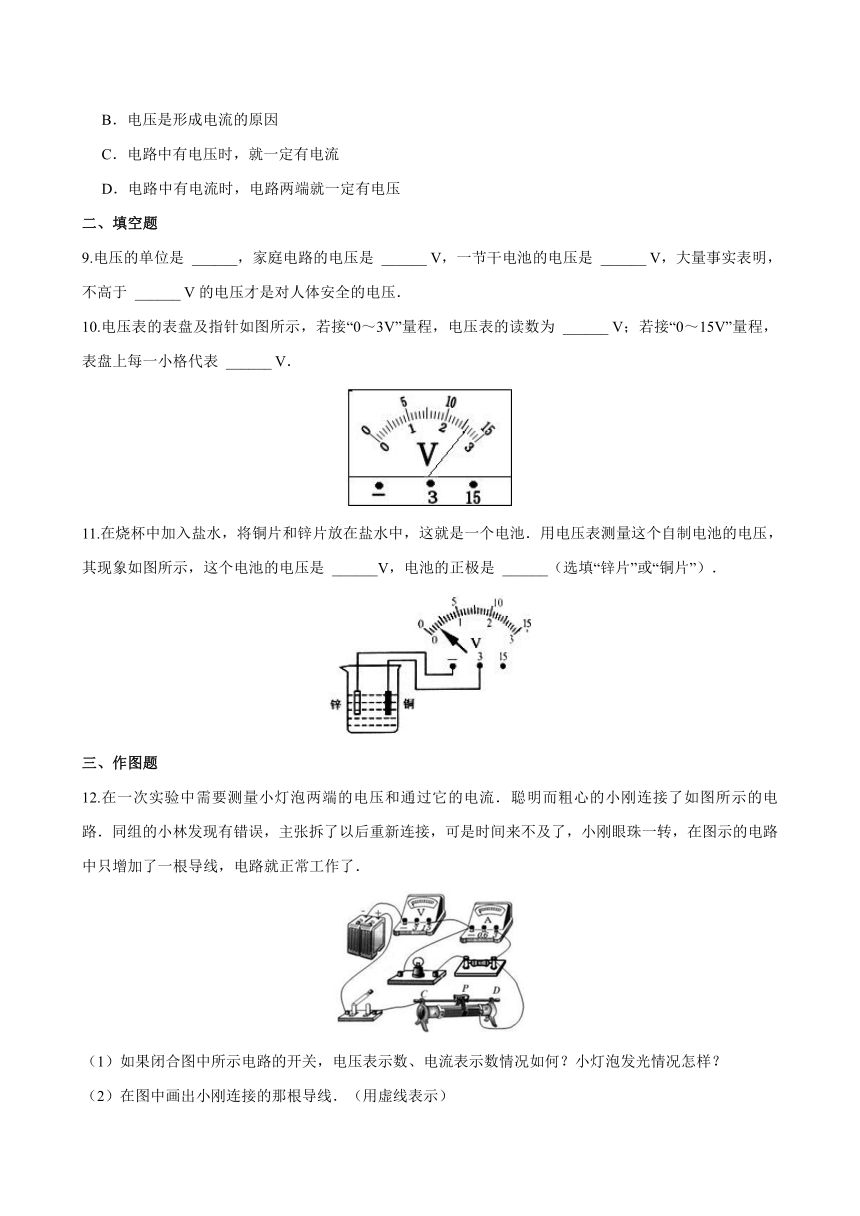

二、填空题
9.电压的单位是 ______，家庭电路的电压是 ______ V，一节干电池的电压是 ______ V，大量事实表明，不高于 ______ V的电压才是对人体安全的电压．
10.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为 ______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．
11.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是 ______V，电池的正极是 ______（选填“锌片”或“铜片”）．
三、作图题
12.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．
（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？
（2）在图中画出小刚连接的那根导线．（用虚线表示）
13.在图中的○里填上适当的电表符号，闭合电键S，使灯L1和L2能同时发光．
四、实验题
14.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越 ______ （填“大”或“小”）；并且水果电池的电压还与 ______ 有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来．

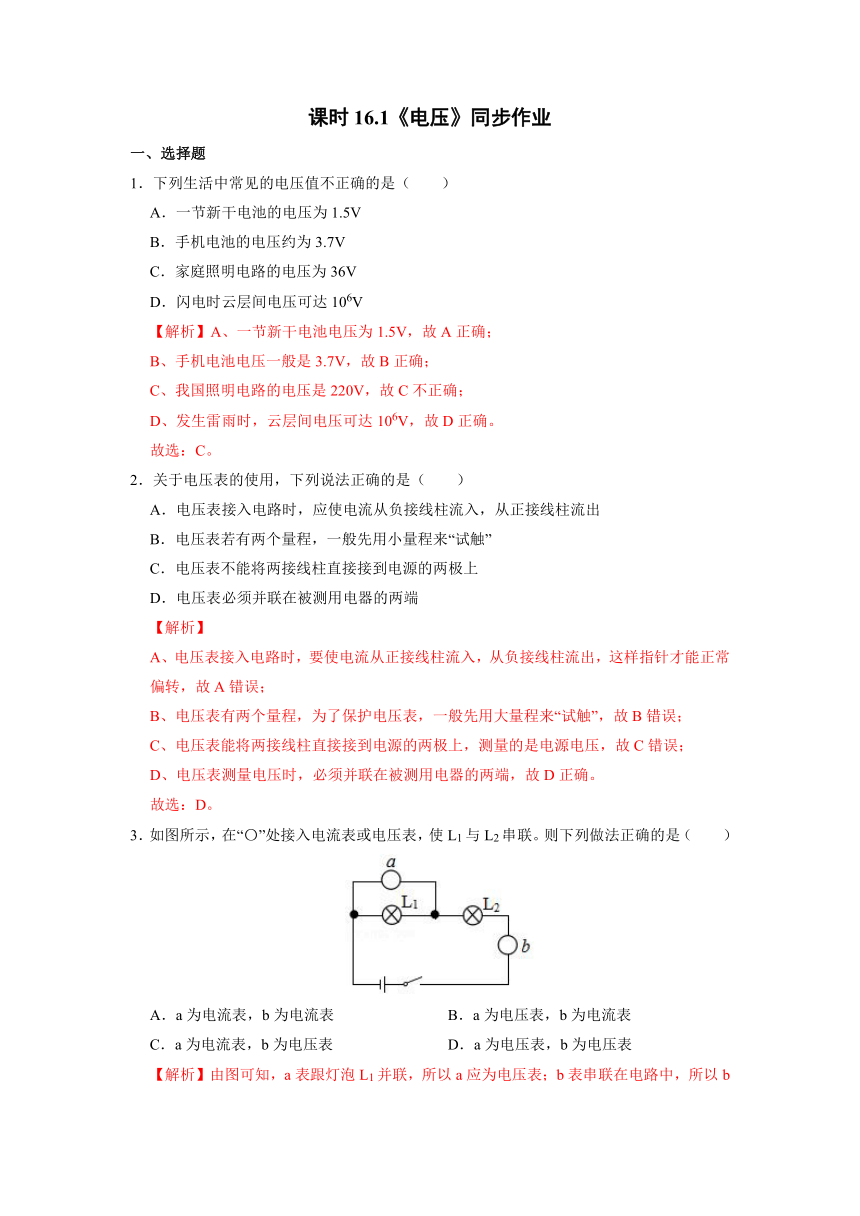

课时16.1《电压》同步作业
一、选择题
1．下列生活中常见的电压值不正确的是（　　）
A．一节新干电池的电压为1.5V
B．手机电池的电压约为3.7V
C．家庭照明电路的电压为36V
D．闪电时云层间电压可达106V
【解析】A、一节新干电池电压为1.5V，故A正确；
B、手机电池电压一般是3.7V，故B正确；
C、我国照明电路的电压是220V，故C不正确；
D、发生雷雨时，云层间电压可达106V，故D正确。
故选：C。
2．关于电压表的使用，下列说法正确的是（　　）
A．电压表接入电路时，应使电流从负接线柱流入，从正接线柱流出
B．电压表若有两个量程，一般先用小量程来“试触”
C．电压表不能将两接线柱直接接到电源的两极上
D．电压表必须并联在被测用电器的两端
【解析】
A、电压表接入电路时，要使电流从正接线柱流入，从负接线柱流出，这样指针才能正常偏转，故A错误；
B、电压表有两个量程，为了保护电压表，一般先用大量程来“试触”，故B错误；
C、电压表能将两接线柱直接接到电源的两极上，测量的是电源电压，故C错误；
D、电压表测量电压时，必须并联在被测用电器的两端，故D正确。
故选：D。
3．如图所示，在“〇”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故选：B。
4．如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（　　）
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
【解析】由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压，故D正确，ABC错误。
故选：D。
5．如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
【解析】
A、图中电压表的指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连，其负接线柱与电源的负极相连，因此铜片为水果电池的正极，铁片为水果电池的负极，故A错误；
B、由图知电压表的量程为0～3V，分度值为0.1V，则水果电池的电压为0.6V，故B错误；
C、两节电池串联时，总电压等于各个电池电压之和，所以两个相同水果电池串联后可提供更高电压，故C正确；
D、水果电池中负电荷是从正极流向负极，即从铜片向铁片移动，正电荷是从负极流向正极，即从铁片向铜片移动，故D错误。
故选：C。
6．在如图所示的电路中，闭合开关S，能用电压表量L1两端电压的正确电路是（　　）
A． B．
C． D．
【解析】A．两电灯并联，电压表并联在L1的两端，电压表可测L1的电压，故A符合题意；
BCD．开关闭合后，两灯串联在电路中，电压表与L2并联，测L2的电压，故BCD不符合题意。
故选：A。
7．如图所示，电流表和电压表接法正确的是（　　）
A． B．
C． D．
【解析】A、电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B、电压表正负接线柱接反了，电压表连接错误，故B错误；
C、电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D、电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错误；
故选：C。
8．关于电压，下列说法错误的是（　　）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电路中有电压时，就一定有电流
D．电路中有电流时，电路两端就一定有电压
【解析】A、电路中，电源为电路提供电压；故A正确，不符合题意；
B、电压使自由电荷发生定向移动，从而形成电流；故电压是电路中形成电流的原因；故B正确，不符合题意；
C、电路两端有电压，则电路中不一定有电流，是否有电流，还要看电路是不是通路；故C错误，符合题意；
D、电路中有电流，则电路两端一定有电压；因为电压是使电路形成电流的原因；故D正确，不符合题意；
故选：C。
二、填空题
9.电压的单位是 ______，家庭电路的电压是 ______ V，一节干电池的电压是 ______ V，大量事实表明，不高于 ______ V的电压才是对人体安全的电压．
【答案】伏特；220；1.5；36．
【解析】电压的单位是伏特；我国家庭电路电压是220V；一节普通干电池电压是1.5V，
不超过36V的电压对人体是安全的．
10.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为 ______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．
【答案】2.6；0.5．
【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6V；
（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．
11.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是 ______V，电池的正极是 ______（选填“锌片”或“铜片”）．
【答案】0.3；铜片．
【解析】由图可知，电压表的选量程为0～3V，电池的电压为0.3V；
因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极．
三、作图题
12.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．
（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？
（2）在图中画出小刚连接的那根导线．（用虚线表示）
【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．
（2）如图所示
【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．
（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．
13.在图中的○里填上适当的电表符号，闭合电键S，使灯L1和L2能同时发光．
【答案】
【解析】电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线；根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路；假设右边的表为电流表，则两灯泡造成短路，不能满足两灯均能发光的要求，所以右边的表只能为电压表，左边的表为电流表，如图所示．
四、实验题
14.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越 ______ （填“大”或“小”）；并且水果电池的电压还与 ______ 有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来．
【答案】（1）大；水果的种类；（2）极板间的距离、6．
【解析】（1）从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；
研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制极板间的距离不变，改变接触面积，观察接触面积的大小对电压的影响；从表格中可以看出，一只梨并用铁——铜做极板，提供的电压为0.5V，要得到3V的电压，因此需要梨的个数为．
