三视图[上学期]

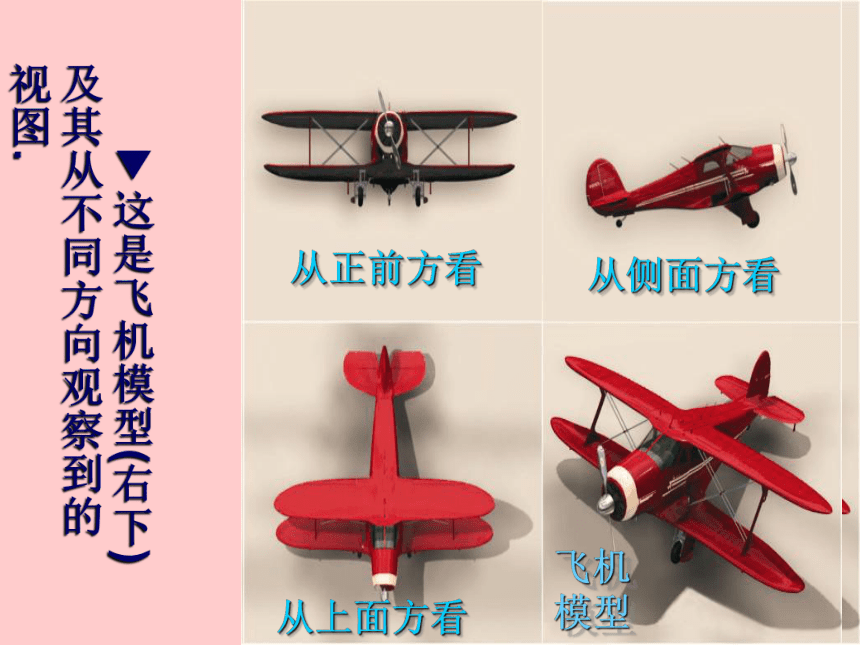

课件19张PPT。 ▼这是飞机模型(右下)及其从不同方向观察到的视图.飞机

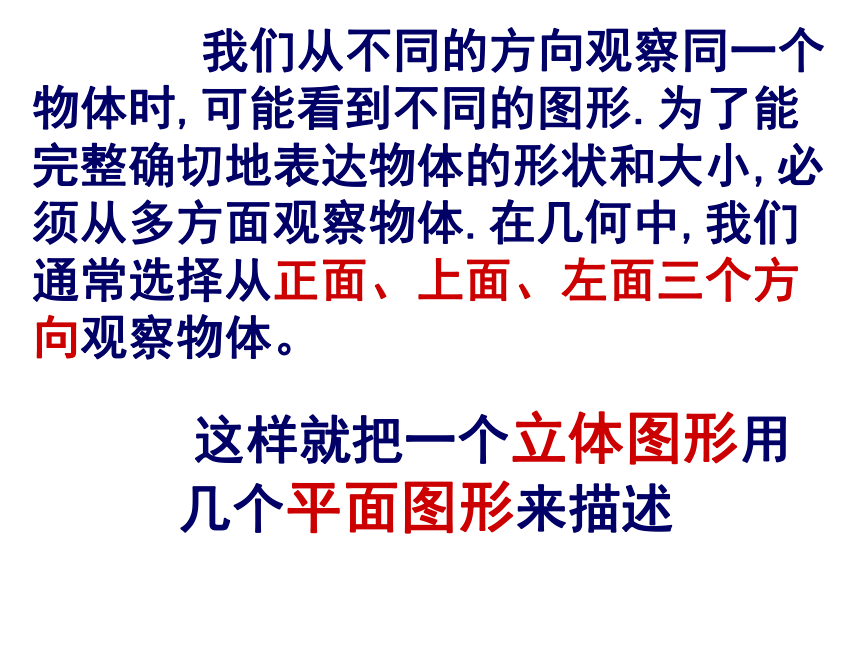

模型 我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、上面、左面三个方向观察物体。 这样就把一个立体图形用
几个平面图形来描述从立体图形

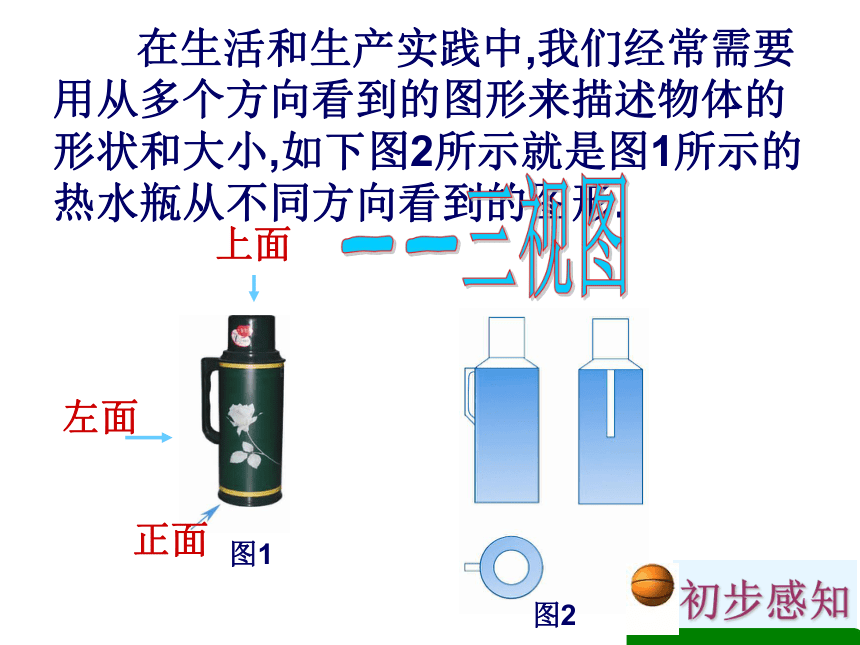

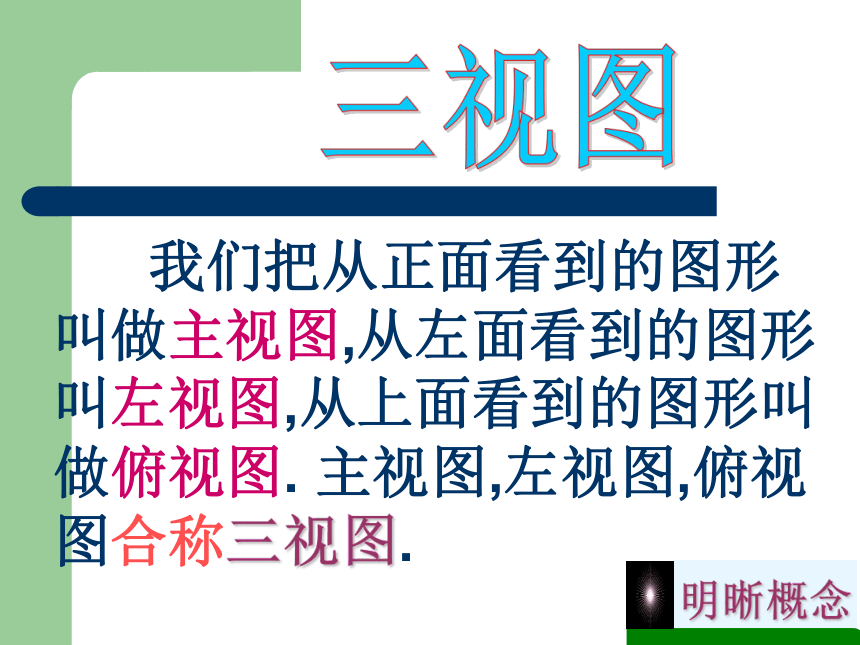

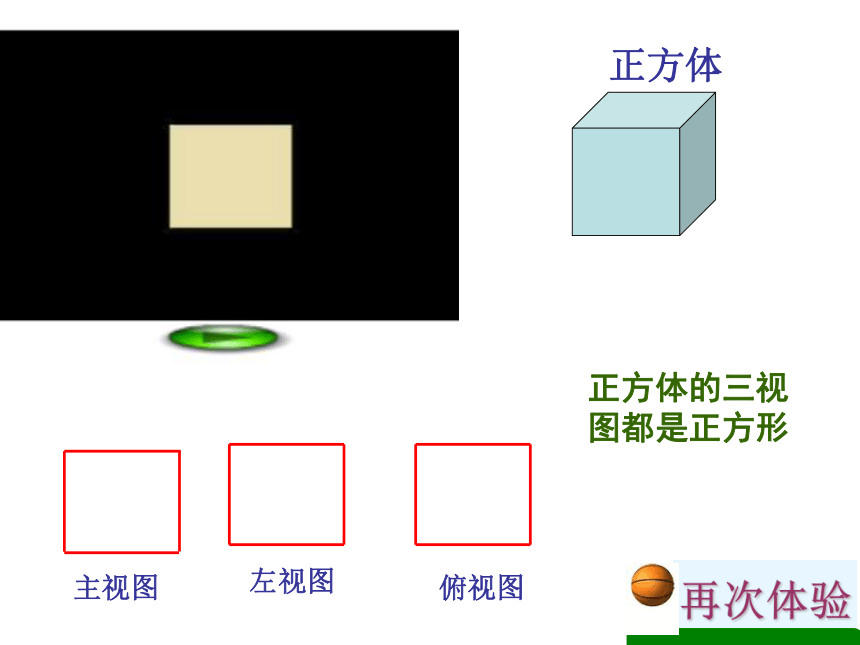

到平面图形体会：从实物图到立体图形，从立体图形到平面图形的过程并掌握其方法。图2图1 在生活和生产实践中,我们经常需要用从多个方向看到的图形来描述物体的形状和大小,如下图2所示就是图1所示的热水瓶从不同方向看到的图形.左面正面上面——三视图 我们把从正面看到的图形叫做主视图,从左面看到的图形叫左视图,从上面看到的图形叫做俯视图. 主视图,左视图,俯视图合称三视图.三视图主视图左视图俯视图正方体的三视图都是正方形正方体主视图左视图俯视图圆柱圆柱的主视图和左视图都是长方形，俯视图是圆。四棱锥四棱锥的三视图下图主视图左视图俯视图 说出圆锥、球的三视图各是什么图形.主视方向主视图左视图俯视图 一个长方体的立体图如图所示,请画它的三视图.解: 所求三视图如图注意：要写上各视图的名称由5个相同的小立方块搭成的几何体如图所示,请画出它的三视图:左视图俯视图主视图解: 所求三视图如图主视方向上题作如下变化（如图所示）,请画出它的三视图:左视图俯视图主视图解: 所求三视图如图主视方向解: 所求三视图如图：主视方向 1.一个直六棱柱和长方体如图所示放置.你能说出下面(a),(b),(c)三个视图分别是从哪个方向看到的吗?( 第1题 )(a) (b) (c)2.用4个小立方块搭成的几何体如图.请画出它的三视图.( 第2题 )( 第4题 )( 第3题 )3.一个圆柱如图,从正面看到的是什么图形?从上面看到的是什么图形?从左面看到的是什么图形?4.由5个相同的小立方块搭成如图所示的几何体.请画出它的三视图. 平面图看到了什么画什么 平面图 平面图作业：
1.课本
2.创新感谢各位老师光临指导！
