课时16.2 （同步练习）串、并联电路中电压的规律(有解析)

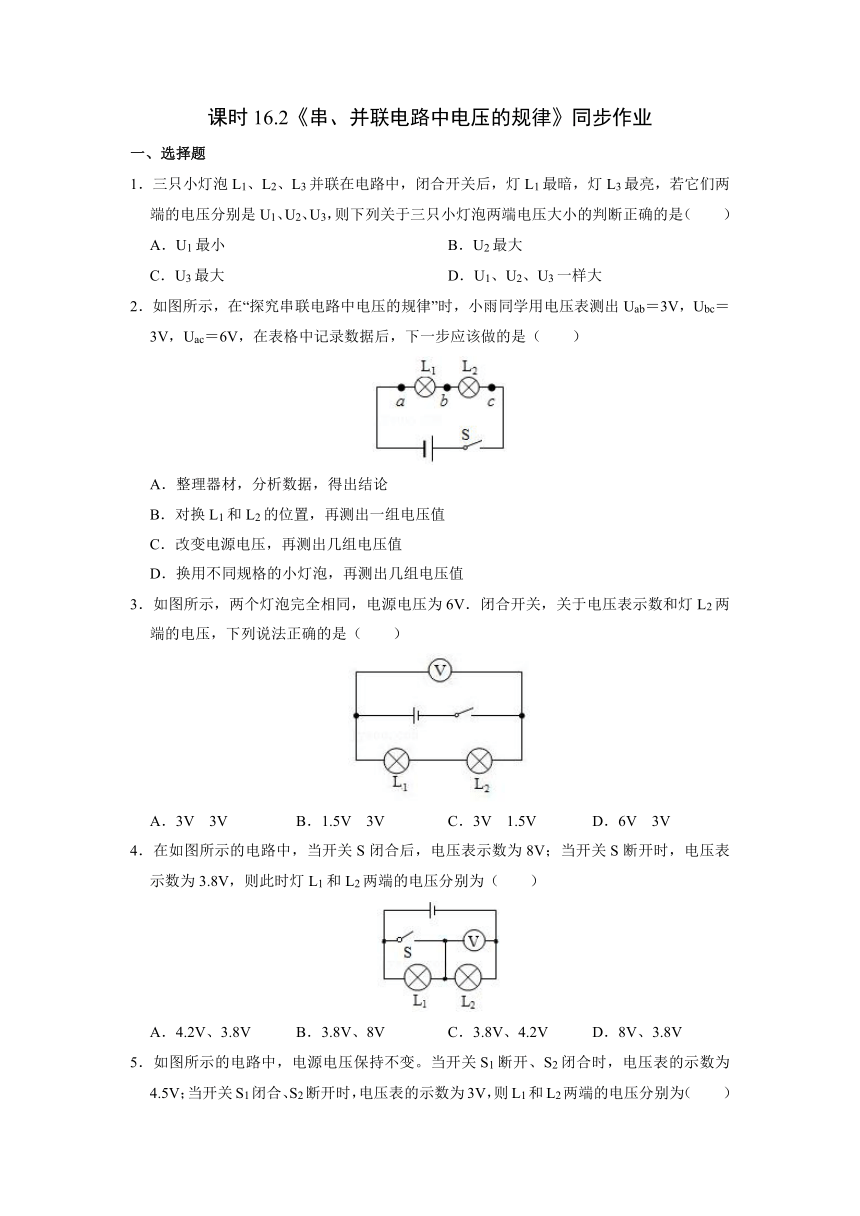

课时16.2《串、并联电路中电压的规律》同步作业
一、选择题
1．三只小灯泡L1、L2、L3并联在电路中，闭合开关后，灯L1最暗，灯L3最亮，若它们两端的电压分别是U1、U2、U3，则下列关于三只小灯泡两端电压大小的判断正确的是（　　）
A．U1最小 B．U2最大
C．U3最大 D．U1、U2、U3一样大
2．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
3．如图所示，两个灯泡完全相同，电源电压为6V．闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是（　　）
A．3V 3V B．1.5V 3V C．3V 1.5V D．6V 3V
4．在如图所示的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，则此时灯L1和L2两端的电压分别为（　　）
A．4.2V、3.8V B．3.8V、8V C．3.8V、4.2V D．8V、3.8V

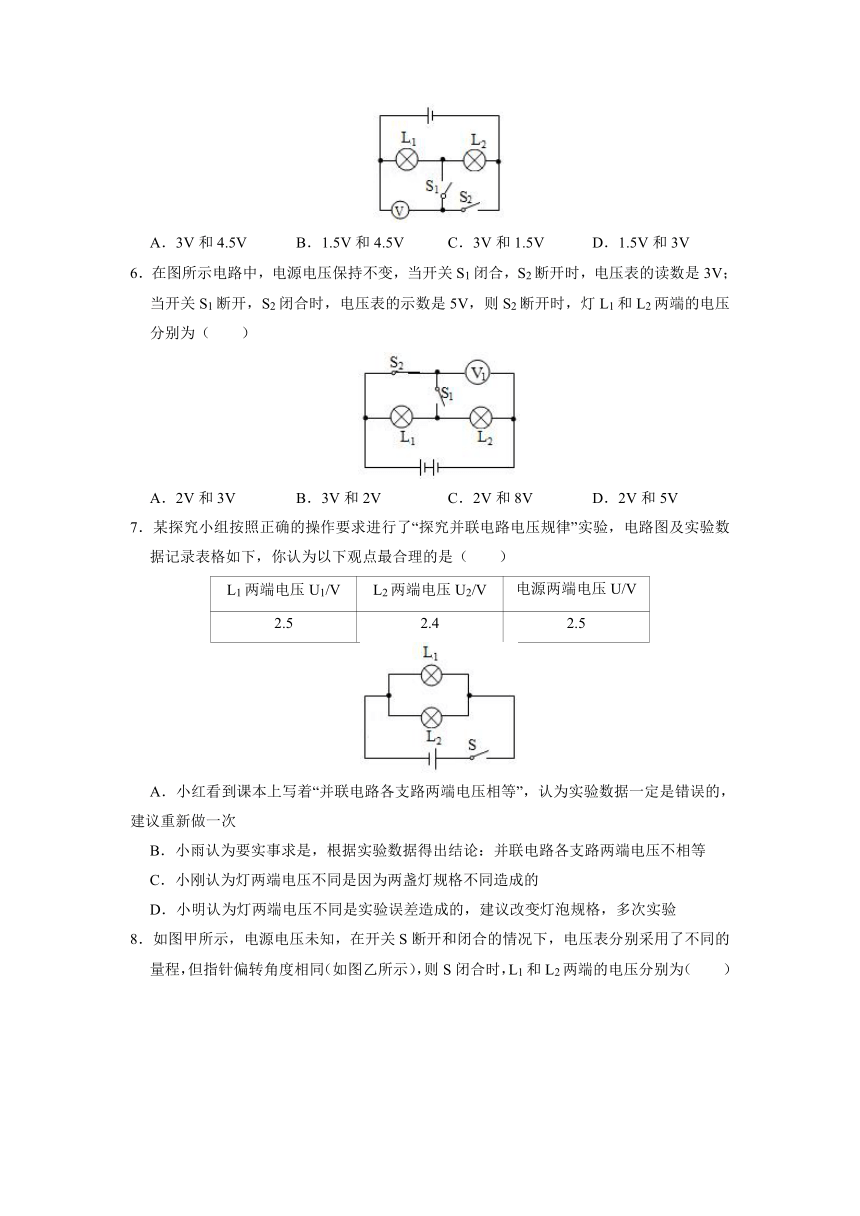

5．如图所示的电路中，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（　　）
A．3V和4.5V B．1.5V和4.5V C．3V和1.5V D．1.5V和3V
6．在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（　　）
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
7．某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是（　　）
L1两端电压U1/V L2两端电压U2/V 电源两端电压U/V
2.5 2.4 2.5
A．小红看到课本上写着“并联电路各支路两端电压相等”，认为实验数据一定是错误的，建议重新做一次
B．小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C．小刚认为灯两端电压不同是因为两盏灯规格不同造成的
D．小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验

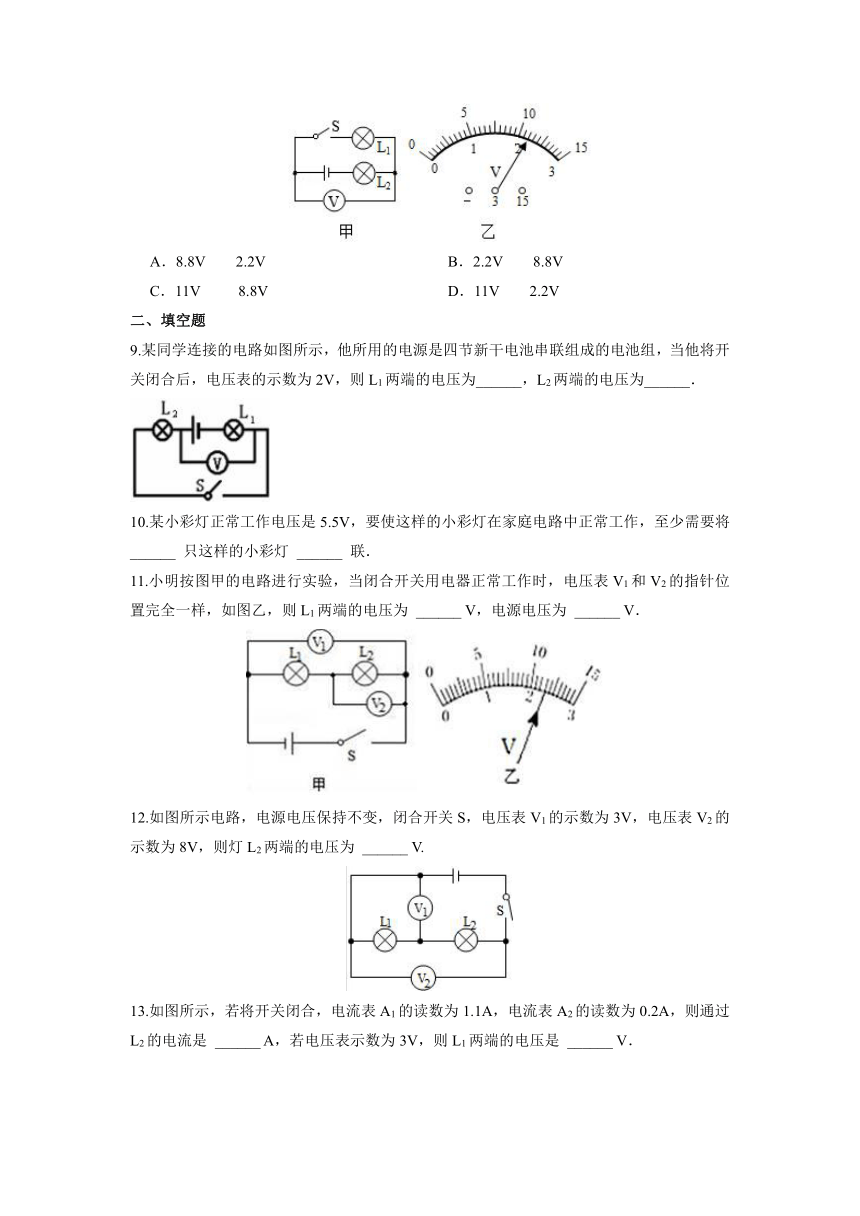

8．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（　　）
A．8.8V 2.2V B．2.2V 8.8V
C．11V 8.8V D．11V 2.2V
二、填空题
9.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______，L2两端的电压为______．
10.某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将 ______ 只这样的小彩灯 ______ 联．
11.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙，则L1两端的电压为 ______ V，电源电压为 ______ V．
12.如图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L2两端的电压为 ______ V.

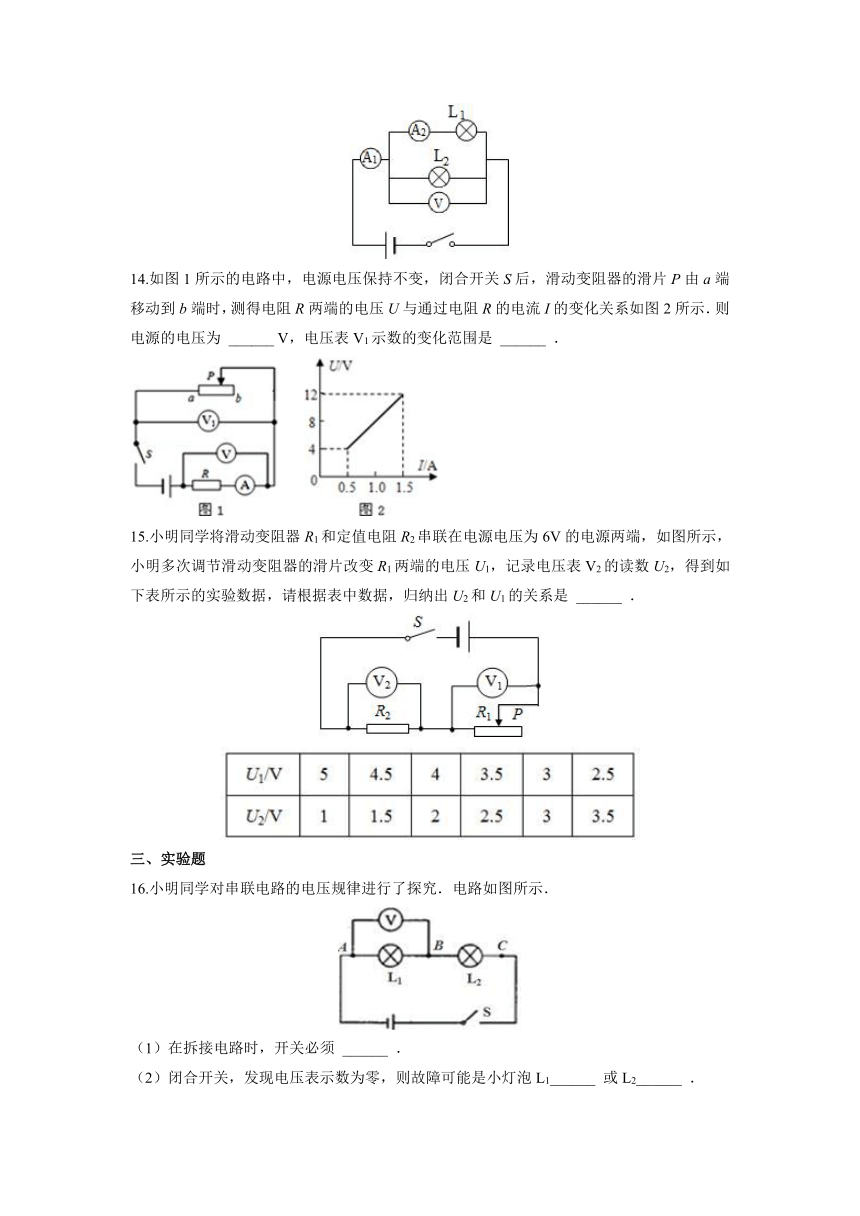

13.如图所示，若将开关闭合，电流表A1的读数为1.1A，电流表A2的读数为0.2A，则通过L2的电流是 ______ A，若电压表示数为3V，则L1两端的电压是 ______ V．
14.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为 ______ V，电压表V1示数的变化范围是 ______ ．
15.小明同学将滑动变阻器R1和定值电阻R2串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V2的读数U2，得到如下表所示的实验数据，请根据表中数据，归纳出U2和U1的关系是 ______ ．
三、实验题
16.小明同学对串联电路的电压规律进行了探究．电路如图所示．
（1）在拆接电路时，开关必须 ______ ．
（2）闭合开关，发现电压表示数为零，则故障可能是小灯泡L1______ 或L2______ ．

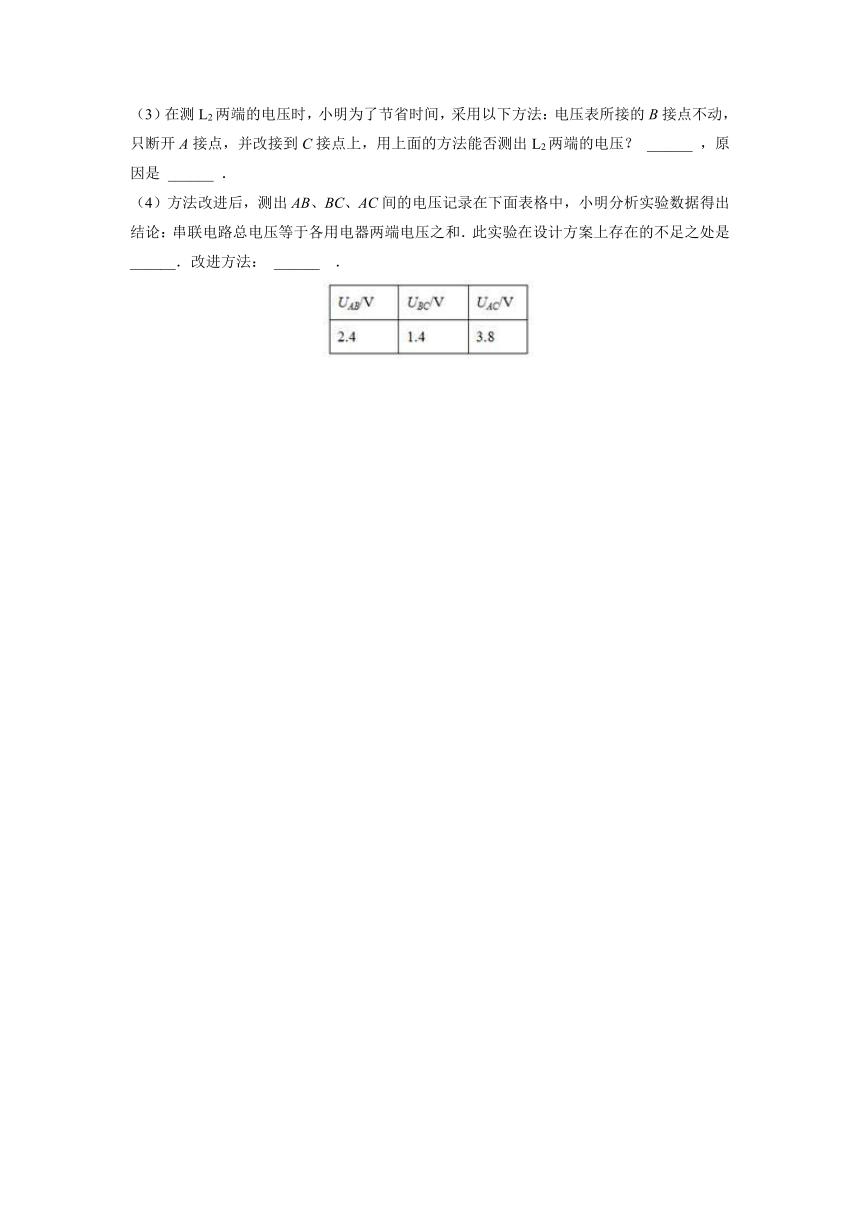

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，用上面的方法能否测出L2两端的电压？ ______ ，原因是 ______ ．
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是 ______．改进方法： ______ ．
课时16.2《串、并联电路中电压的规律》同步作业
一、选择题
1．三只小灯泡L1、L2、L3并联在电路中，闭合开关后，灯L1最暗，灯L3最亮，若它们两端的电压分别是U1、U2、U3，则下列关于三只小灯泡两端电压大小的判断正确的是（　　）
A．U1最小 B．U2最大
C．U3最大 D．U1、U2、U3一样大
【解析】根据题意可知，三只灯泡并联，虽然L3最亮，L1最暗，但是并联电路中各支路两端的电压相等。
故选：D。
2．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【解析】用电压表测出ab、bc、ac两端的电压分别为出Uab＝3V，Ubc＝3V，Uac＝6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。
故选：D。
3．如图所示，两个灯泡完全相同，电源电压为6V．闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是（　　）
A．3V 3V B．1.5V 3V C．3V 1.5V D．6V 3V
【解析】
由电路图可知，两灯串联，电压表测电源电压，已知电源电压U＝6V，则电压表示数为6V。
两灯串联时，流过两灯泡的电流相等，且两个灯泡完全相同，
所以U1＝U2＝×6V＝3V，则灯L2两端的电压为3V。
故选：D。
4．在如图所示的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，则此时灯L1和L2两端的电压分别为（　　）
A．4.2V、3.8V B．3.8V、8V C．3.8V、4.2V D．8V、3.8V
【解析】当开关闭合时，灯泡L1发生短路，即此时电压表测的是L2两端的电压，同时也是电源电压，此时电压表的示数是8V，即电源电压是8V；
当开关断开时，两灯泡串联，且电压表测得是L2两端的电压，此时电压表示数为8V，故L2两端的电压是3.8V，据串联电路中总电压是各用电器电压之和的规律可知，此时L1两端的电压应是U＝8V﹣3.8V＝4.2V。
故选：A。
5．如图所示的电路中，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（　　）
A．3V和4.5V B．1.5V和4.5V C．3V和1.5V D．1.5V和3V
【解析】由电路图可知，当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，
则电源的电压U＝4.5V；
当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，
则L1两端的电压U1＝3V，
因串联电路中总电压等于各分电压之和，
所以，L2两端的电压：
U2＝U﹣U1＝4.5V﹣3V＝1.5V。
故选：C。
6．在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（　　）
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
【解析】根据对题意的分析，L2两端的电压U2＝3V，总电压U＝5V．所以：
U1＝U﹣U2＝5V﹣3V＝2V。
故选：A。
7．某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是（　　）
L1两端电压U1/V L2两端电压U2/V 电源两端电压U/V
2.5 2.4 2.5
A．小红看到课本上写着“并联电路各支路两端电压相等”，认为实验数据一定是错误的，建议重新做一次
B．小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C．小刚认为灯两端电压不同是因为两盏灯规格不同造成的
D．小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验
【解析】A．由于测量数据有误差，实验数据不是错误的，没有必要重新做一次，故A不符合题意；
B.由于测量一组数据，没有普遍性，不能得到实验结论，需要多次实验，故B不符合题意；
C.灯两端电压不同，可能是电压表本身的原因，也可能是读数问题，故C不符合题意；
D.灯两端电压不同是实验误差造成的，需要改变灯泡规格，多次实验，故D符合题意。
故选：D。
8．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（　　）
A．8.8V 2.2V B．2.2V 8.8V
C．11V 8.8V D．11V 2.2V
【解析】由题知，当断开和闭合开关时，电压表分别采用了不同的量程，但指针偏转角度相同；
根据电路图可知，开关断开时，电压表串联在电路中，此时电压表测电源电压，此时电压表量程是0～15V，分度值是0.5V，则电源电压U＝11V；
开关闭合时，灯泡L1、L2串联，电压表测灯泡L1两端的电压，此时电压表量程为0～3V，分度值是0.1V，则L1两端的电压U2＝2.2V，
因为串联电路两端总电压等于各部分电压之和，
所以，当开关闭合时，L2两端的电压：U2＝U﹣U1＝11V﹣2.2V＝8.8V；
故选：B。
二、填空题
9.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______，L2两端的电压为______．
【答案】4V；2V．
【解析】根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
可知四节新干电池组成电源的电压U=4×1.5V=6V；
由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；
则根据串联电路的总电压等于各电阻两端的电压之和可知：
L1两端的电压U1=U-U2=6V-2V=4V．
10.某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将 ______ 只这样的小彩灯 ______ 联．
【答案】40；串
【解析】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；
串联的只数
11.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙，则L1两端的电压为 ______ V，电源电压为 ______ V．
【答案】9.2；11.5
【解析】从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是0～15V量程，分度值为0.5V，示数为11.5V；
V2的是0～3V量程，分度值为0.1V，示数为2.3V．又因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压为11.5V-2.3V=9.2V．
12.如图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L2两端的电压为 ______ V.
【答案】5
【解析】根据电路图可知，电压表V1测量灯L1两端的电压，电压表V2测量电源电压，根据串联电路电压的特点可知灯L2两端的电压：为U2=8V-3V=5V
13.如图所示，若将开关闭合，电流表A1的读数为1.1A，电流表A2的读数为0.2A，则通过L2的电流是 ______ A，若电压表示数为3V，则L1两端的电压是 ______ V．
【答案】0.9；3
【解析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流，则通过L1的电流I1=0.2A；
通过L2的电流I2=I-I1=1.1A-0.2A=0.9A；
电压表测电源的电压；
并联电路中各支路两端的电压相等，
L1两端的电压：
U1=U=3V．
14.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为 ______ V，电压表V1示数的变化范围是 ______ ．
【答案】12；0～8V．
【解析】（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，
由图2可知，电源的电压U=12V；
（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，
由图2可知，R两端的电压UR=4V，
因串联电路中总电压等于各分电压之和，
所以，电压表V1示数：
U滑=U-UR=12V-4V=8V，
则电压表V1示数的变化范围为0～8V．
15.小明同学将滑动变阻器R1和定值电阻R2串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V2的读数U2，得到如下表所示的实验数据，请根据表中数据，归纳出U2和U1的关系是 ______ ．
【答案】U2=6V-U1．
【解析】从表格数据中可以看出U1+U2=6V，这就是电源电压，根据串联电路的分压关系可知R2两端的电压U2与R1两端的电压U1的关系为：U2=6V-U1．
三、实验题
16.小明同学对串联电路的电压规律进行了探究．电路如图所示．
（1）在拆接电路时，开关必须 ______ ．
（2）闭合开关，发现电压表示数为零，则故障可能是小灯泡L1______ 或L2______ ．
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，用上面的方法能否测出L2两端的电压？ ______ ，原因是 ______ ．
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是 ______．改进方法： ______ ．
【答案】（1）断开；（2）短路；断路；（3）不能；电压表的正负接线柱接反了；
（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验．
【解析】（1）在拆接电路时，为了保护电路，开关必须断开；
（2）闭合开关，电压表示数为零，说明电压表的正负接线柱没有与电源正负极相连，因此故障可能是L1短路或者L2断路；
（3）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验．
