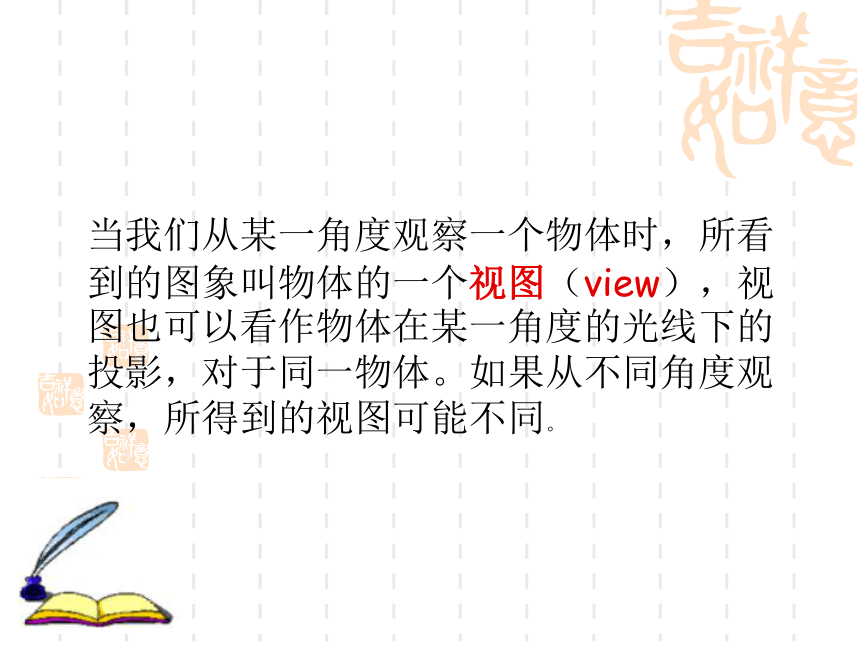

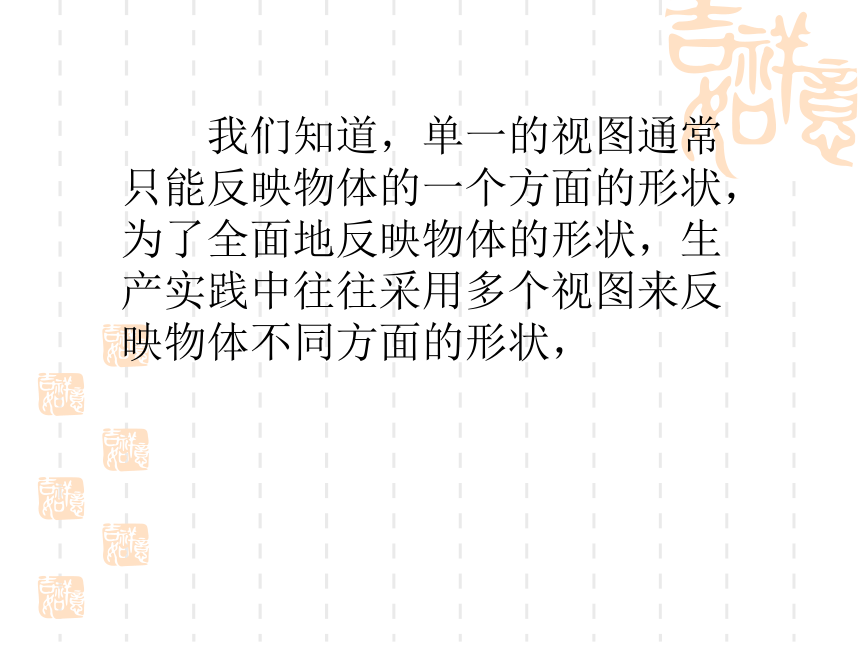

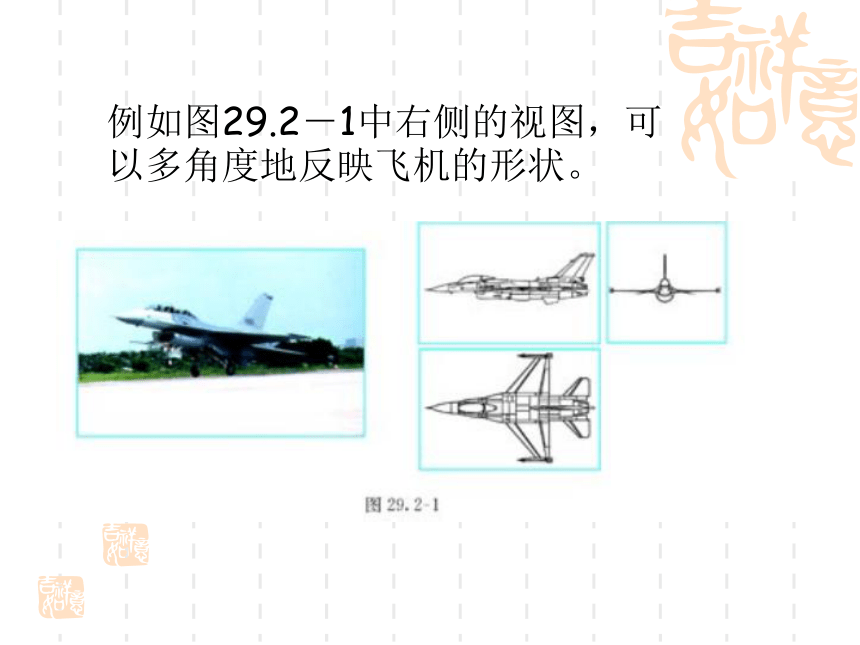

莅临指导！三视图主讲人：朱海兰　　我们知道，单一的视图通常只能反映物体的一个方面的形状，为了全面地反映物体的形状，生产实践中往往采用多个视图来反映物体不同方面的形状，当我们从某一角度观察一个物体时，所看到的图象叫物体的一个视图（view），视图也可以看作物体在某一角度的光线下的投影，对于同一物体。如果从不同角度观察，所得到的视图可能不同。例如图29.2－1中右侧的视图，可以多角度地反映飞机的形状。

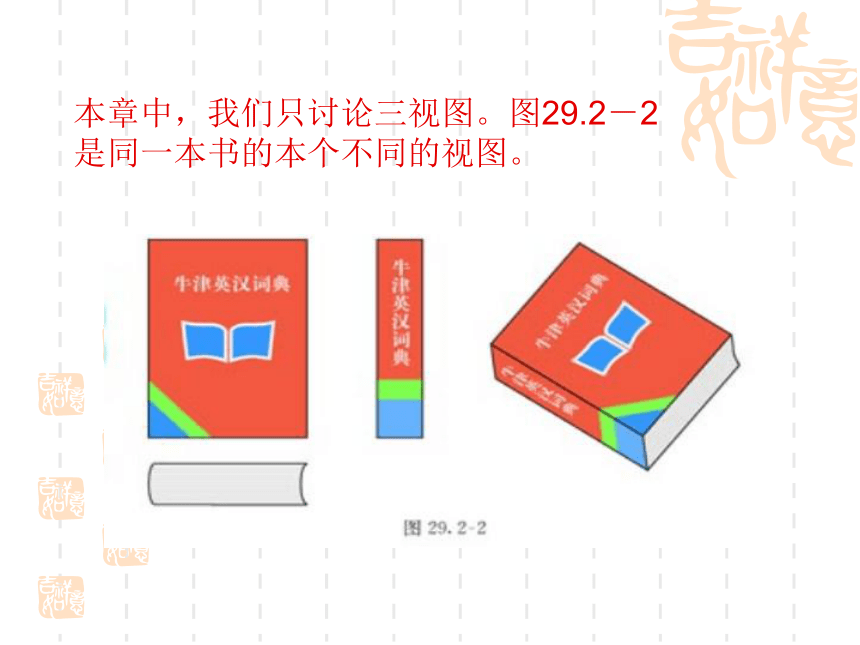

本章中，我们只讨论三视图。图29.2－2是同一本书的本个不同的视图。正面侧面水平面投影面

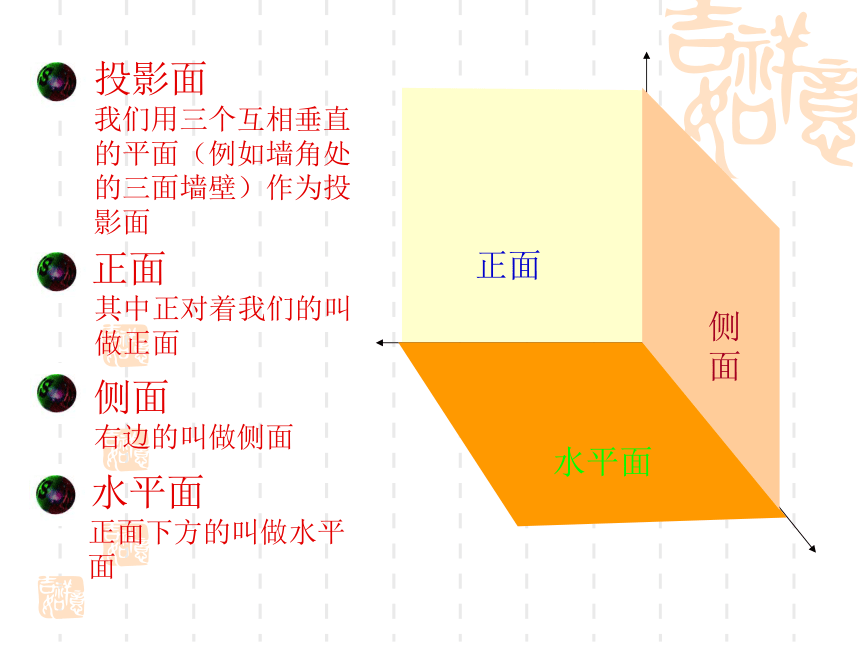

我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面 正面
其中正对着我们的叫
做正面侧面
右边的叫做侧面 水平面
正面下方的叫做水平
面主视图俯视图左视图左视图

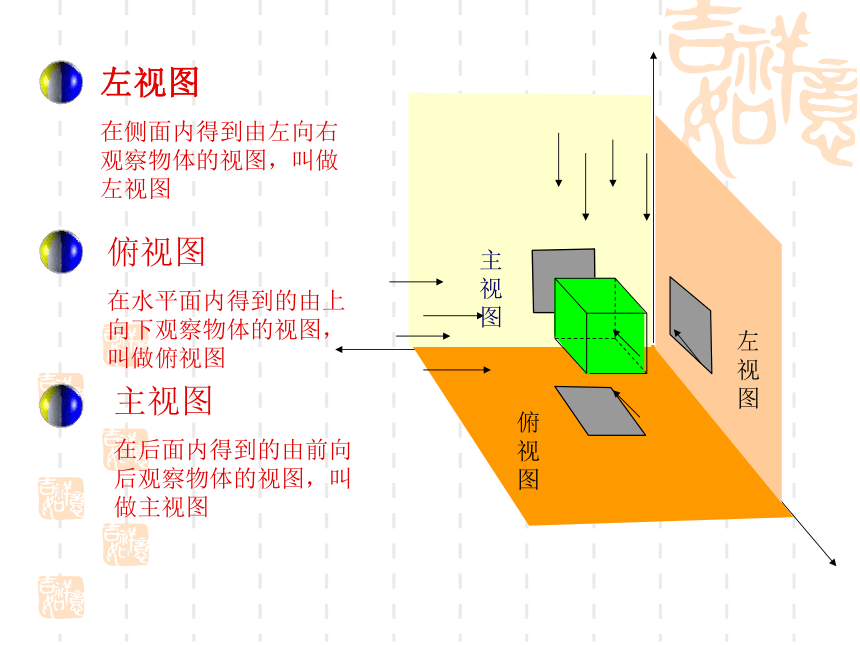

在侧面内得到由左向右观察物体的视图，叫做左视图俯视图
在水平面内得到的由上向下观察物体的视图，叫做俯视图主视图
在后面内得到的由前向后观察物体的视图，叫做主视图如图29.2－3⑴，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面，一个物体（例如一个长方体（在三个投影面内同时进行正投影，在后面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图。如图29.2－3⑵，将三个投影面展开在一个平面内，得到这一物体的一张三视图（由主视图、俯视图和左视图组成）。三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状。　　三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽。因此三个视图的大小是互相联系的，画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等。在实际生活中人们经常遇到各种物体，这些物体的形状虽然经常各不相同，但是它们一般是由一些基本几何体（柱本、锥体、球等）组合或切割而成的，因此会画、会看基本几何体的视图是非常必要的。例1 　画出图29.2－4所示一基本几何体的三视图分析：画这些基本几何体的三视图时，要注意从三个方面观察，具体画法为：1、确定主视图的位置，画出主视图；2、在主视图正下方画出俯视图，注意与主视图“长对正”3、在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”。解 ：小结三视图的位置关系1、先确定主视图的位置,画出主视图2、在主视图的正下方画出俯视图3、在主视图的正右方画出左视图三视图的大小关系
1、主视图和俯视图——长对正
2、主视图和左视图——高平齐
3、左视图和俯视图——宽相等作业与反馈谢谢！
