课时16.4 （同步练习）变阻器 含解析卷

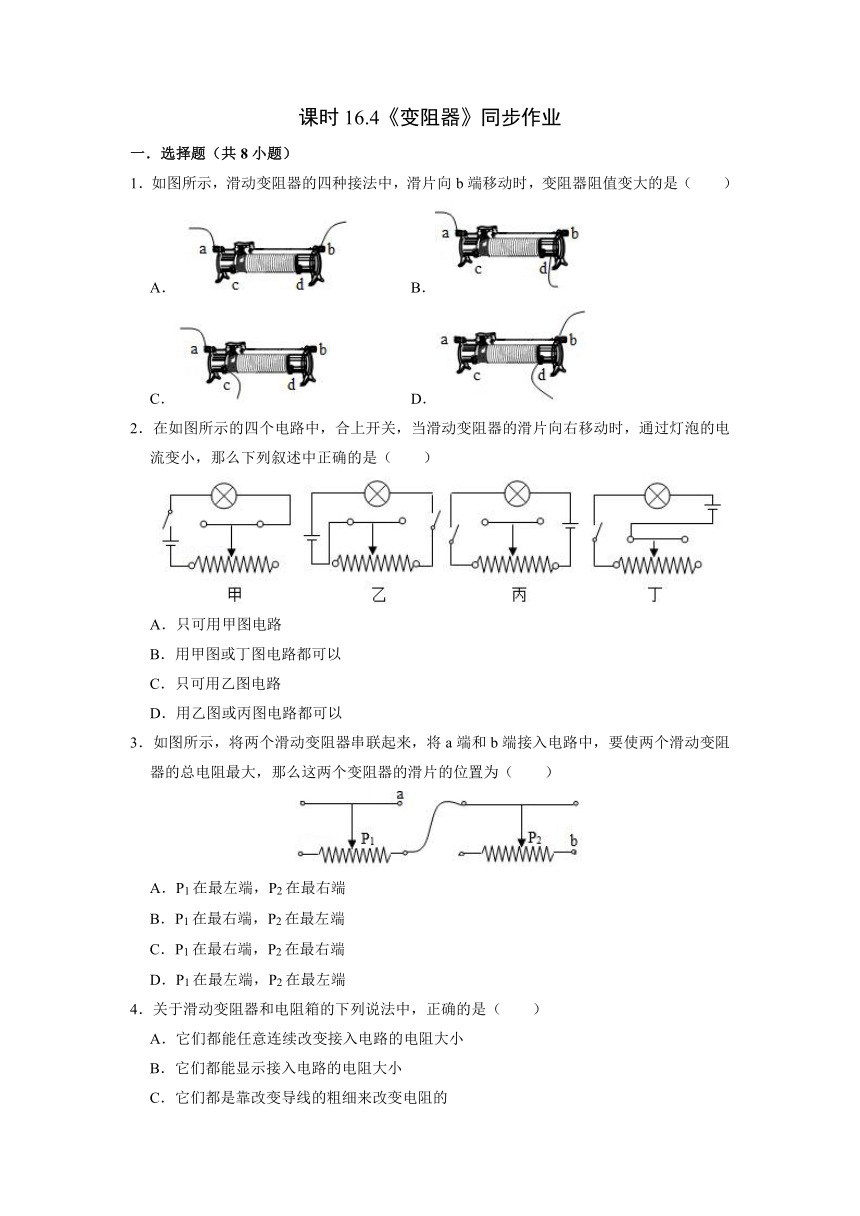

课时16.4《变阻器》同步作业
一．选择题（共8小题）
1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（　　）
A． B．
C． D．
2．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A．只可用甲图电路
B．用甲图或丁图电路都可以
C．只可用乙图电路
D．用乙图或丙图电路都可以
3．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（　　）
A．P1在最左端，P2在最右端
B．P1在最右端，P2在最左端
C．P1在最右端，P2在最右端
D．P1在最左端，P2在最左端
4．关于滑动变阻器和电阻箱的下列说法中，正确的是（　　）
A．它们都能任意连续改变接入电路的电阻大小
B．它们都能显示接入电路的电阻大小
C．它们都是靠改变导线的粗细来改变电阻的
D．它们都能逐渐改变所在电路的电流大小

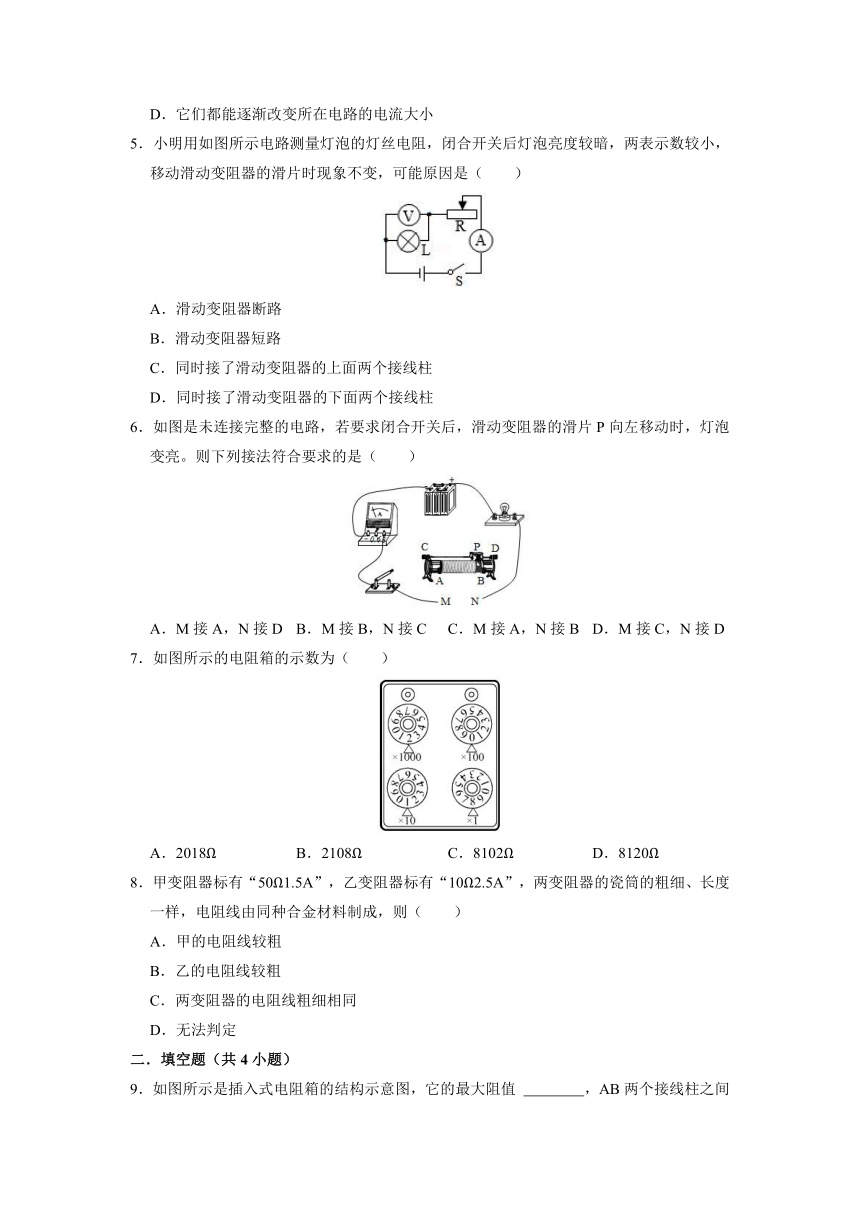

5．小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（　　）
A．滑动变阻器断路
B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱
D．同时接了滑动变阻器的下面两个接线柱
6．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D
7．如图所示的电阻箱的示数为（　　）
A．2018Ω B．2108Ω C．8102Ω D．8120Ω
8．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）
A．甲的电阻线较粗
B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同
D．无法判定
二．填空题（共4小题）

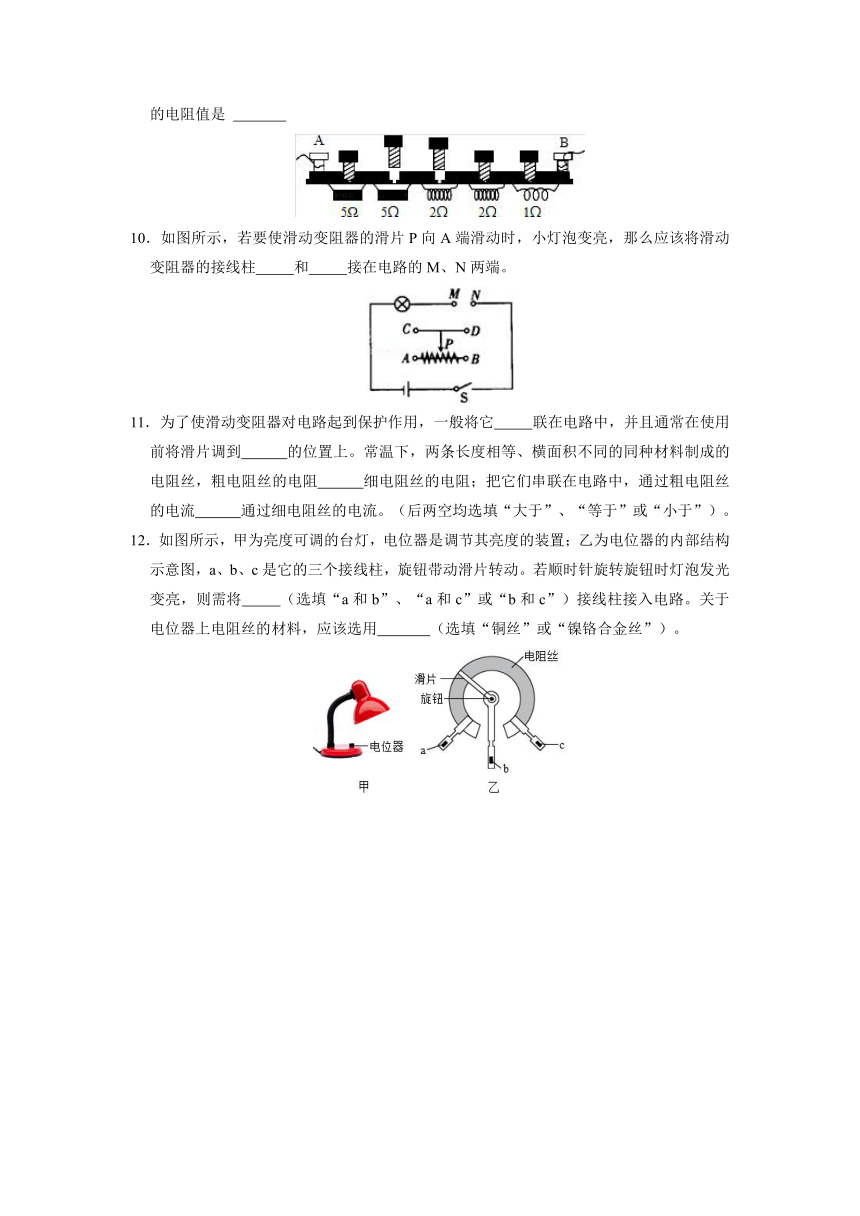

9．如图所示是插入式电阻箱的结构示意图，它的最大阻值 　 　，AB两个接线柱之间的电阻值是 　 　
10．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱　 　和　 　接在电路的M、N两端。
11．为了使滑动变阻器对电路起到保护作用，一般将它　 　联在电路中，并且通常在使用前将滑片调到　 　的位置上。常温下，两条长度相等、横面积不同的同种材料制成的电阻丝，粗电阻丝的电阻　 　细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流　 　通过细电阻丝的电流。（后两空均选填“大于”、“等于”或“小于”）。
12．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用　 　（选填“铜丝”或“镍铬合金丝”）。

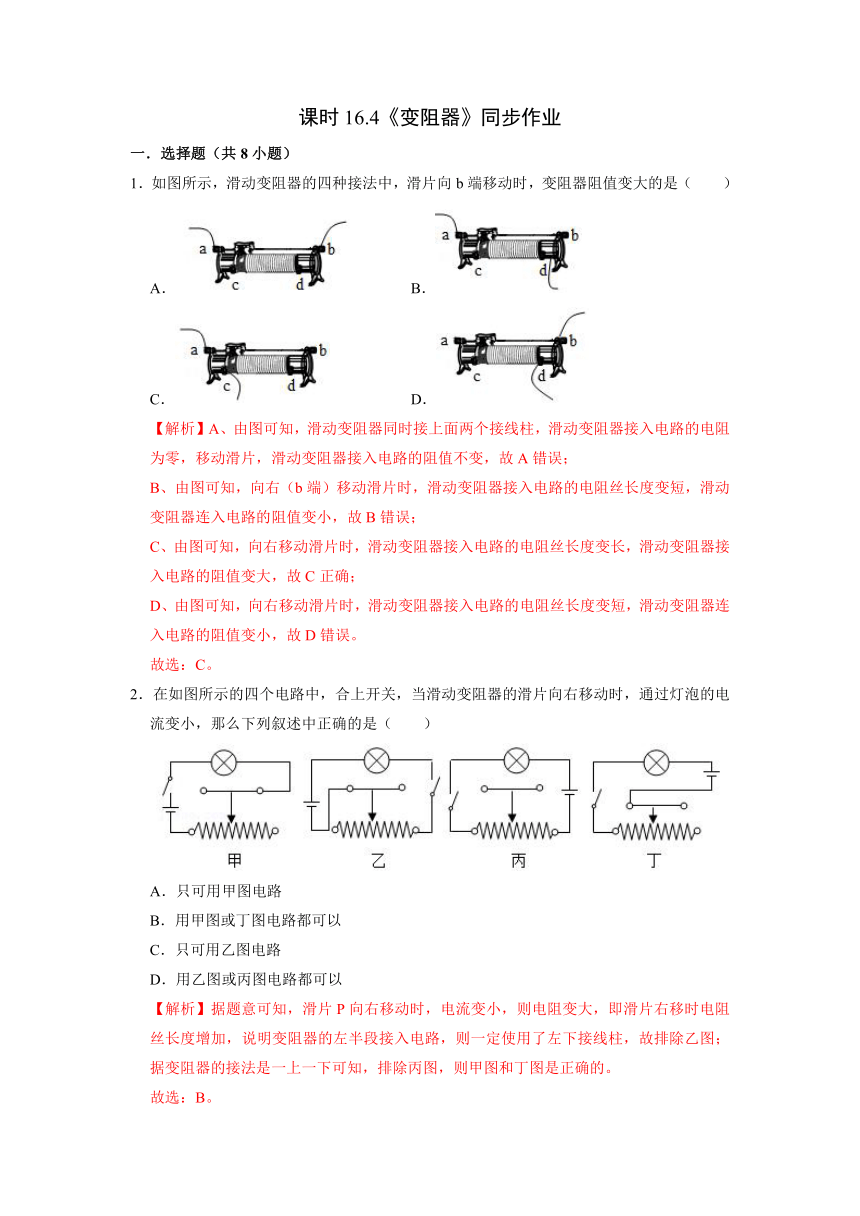

课时16.4《变阻器》同步作业
一．选择题（共8小题）
1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（　　）
A． B．
C． D．
【解析】A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A错误；
B、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B错误；
C、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C正确；
D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D错误。
故选：C。
2．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A．只可用甲图电路
B．用甲图或丁图电路都可以
C．只可用乙图电路
D．用乙图或丙图电路都可以
【解析】据题意可知，滑片P向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。
故选：B。
3．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（　　）
A．P1在最左端，P2在最右端
B．P1在最右端，P2在最左端
C．P1在最右端，P2在最右端
D．P1在最左端，P2在最左端
【解析】如图，将a端和b端接入电路中，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最左端。
故选：D。
4．关于滑动变阻器和电阻箱的下列说法中，正确的是（　　）
A．它们都能任意连续改变接入电路的电阻大小
B．它们都能显示接入电路的电阻大小
C．它们都是靠改变导线的粗细来改变电阻的
D．它们都能逐渐改变所在电路的电流大小
【解析】A、电阻箱能表示出连入的阻值，但不能任意地改变连入电路的电阻，所以A错误；
B、滑动变阻器能连续地改变接入电路中的阻值，但不能读数，所以B错；
C、滑动变阻器靠改变连入电路中电阻丝的长度来改变电阻的大小的，所以C错误；
D、滑动变阻器能逐渐改变电阻的大小，故能逐渐改变电路中电流的大小；而电阻箱虽然不能连续改变电阻的大小，但是，电阻箱的电阻也有大有小，故也能逐渐改变电阻的大小；故D正确。
故选：D。
5．小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（　　）
A．滑动变阻器断路
B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱
D．同时接了滑动变阻器的下面两个接线柱
【解析】两表示数均较小，说明电路是通路，发现灯泡较暗，移动滑片，现象不变，说明此时滑动变阻器相当于定值电阻，滑动变阻器同时接入了下面两个接线柱。
故选：D。
6．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D
【解析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接D或C。
故选：A。
7．如图所示的电阻箱的示数为（　　）
A．2018Ω B．2108Ω C．8102Ω D．8120Ω
【解析】电阻箱的示数：2×1000Ω+0×100Ω+1×10Ω+8×1Ω＝2018Ω。
故选：A。
8．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）
A．甲的电阻线较粗
B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同
D．无法判定
【解析】由变阻器的铭牌可知，甲变阻器的最大阻值较大，乙变阻器的最大阻值较小；
由题知，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成；
若甲的电阻线较粗（横截面积大），则甲线圈的匝数较少，导致甲电阻线的长度较短，由影响电阻大小的因素可知，甲变阻器的最大阻值较小，不符合题意；
若乙的电阻线较粗（横截面积大），则乙线圈的匝数较少，导致乙电阻线的长度较短，由影响电阻大小的因素可知，乙变阻器的最大阻值较小，符合题意；
故选：B。
二．填空题（共4小题）
9．如图所示是插入式电阻箱的结构示意图，它的最大阻值 　15Ω　，AB两个接线柱之间的电阻值是 　7Ω　
【解析】当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；
由图知，A、B间有2个铜塞被拔出，接入电路的电阻值分别为5Ω、2Ω，则A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω。
故答案为：15Ω；7Ω。
10．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱　A　和　C（或D）　接在电路的M、N两端。
【解析】滑片P向A端滑动时，灯泡变亮，说明电路中电流变大；根据欧姆定律I＝可知，在电源电压不变时，电流变大，滑动变阻器接入电路的阻值变小，所以滑动变阻器的C（或D）接线柱与A接线柱接在电路的M、N两端。
故答案为：A；C（或D）。
11．为了使滑动变阻器对电路起到保护作用，一般将它　串　联在电路中，并且通常在使用前将滑片调到　阻值最大　的位置上。常温下，两条长度相等、横面积不同的同种材料制成的电阻丝，粗电阻丝的电阻　小于　细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流　等于　通过细电阻丝的电流。（后两空均选填“大于”、“等于”或“小于”）。
【解析】为了使滑动变阻器对电路起到保护作用，滑动变阻器和用电器串联时，移动滑片，接入电路的电阻变化，总电压不变，电流改变；
为了保护电路，在使用前将滑片调到阻值最大的位置上；
常温下，两条长度相等、横面积不同的同种材料制成的电阻丝，电阻的大小与横截面积成反比，则粗电阻丝的电阻要小于细电阻丝的电阻；把它们串联在电路中，根据串联电路的电流的特点可知，通过粗电阻丝的电流等于通过细电阻丝的电流。
故答案为：串；阻值最大；小于；等于。
12．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将　b和c　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用　镍铬合金丝　（选填“铜丝”或“镍铬合金丝”）。
【解析】（1）顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
（2）在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的。
故答案为：b和c；镍铬合金丝。
