第十八章 电 功 率
第2节 电 功 率
第2课时 额定电压和额定功率

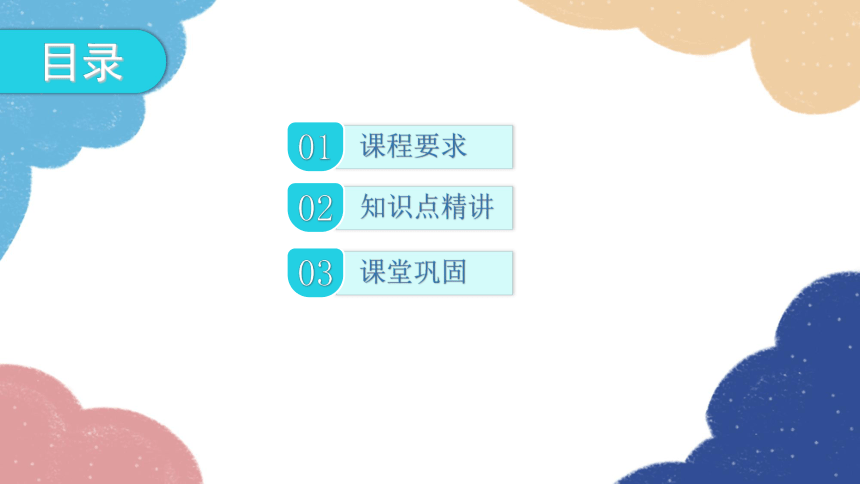

目录
01
课程要求
02
知识点精讲
03
课堂巩固
课程要求
1. 能结合实际，说出用电器铭牌上额定电压、额定功率所表示的含义。
2. 能区别额定电压与实际电压、额定功率与实际功率。

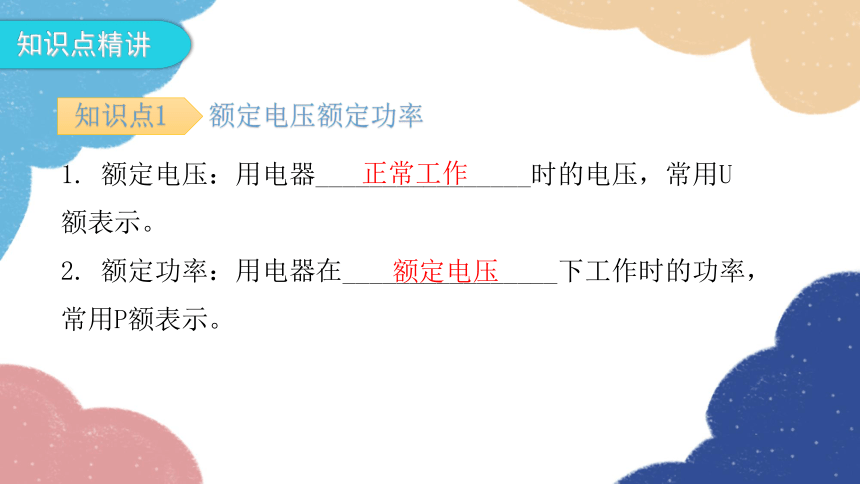

知识点精讲
1. 额定电压：用电器________________时的电压，常用U额表示。
2. 额定功率：用电器在________________下工作时的功率，常用P额表示。
知识点1 额定电压额定功率
正常工作
额定电压
1. 某灯泡上标有“PZ220 V 40 W”的字样,“PZ”表示普通照明白炽灯,它的额定功率是________________；将它接在220 V的电压下，它________________（填“可以”或“不可以”）正常发光；正常发光时，灯丝的电阻是_______________ Ω、工作电流约为________________A。（结果保留2位小数）
40 W
可以
1 210
0.18

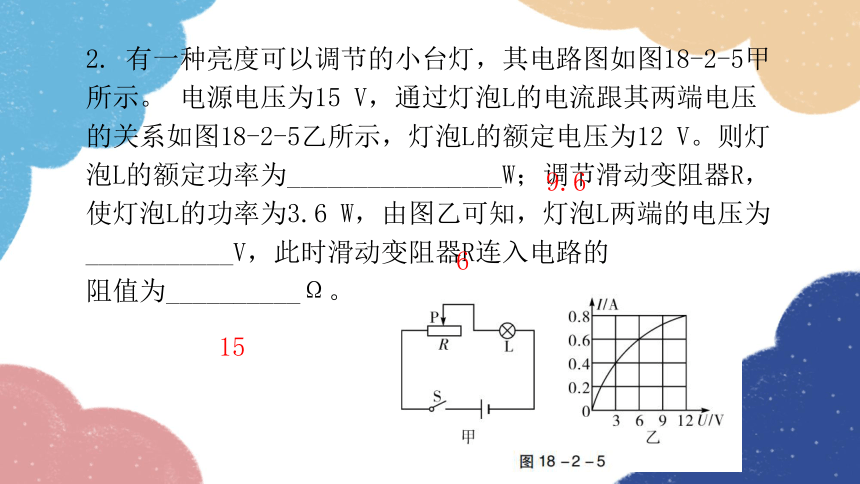

2. 有一种亮度可以调节的小台灯，其电路图如图18-2-5甲所示。 电源电压为15 V，通过灯泡L的电流跟其两端电压的关系如图18-2-5乙所示，灯泡L的额定电压为12 V。则灯泡L的额定功率为________________W；调节滑动变阻器R，使灯泡L的功率为3.6 W，由图乙可知，灯泡L两端的电压为___________V，此时滑动变阻器R连入电路的
阻值为__________Ω。
9.6
6
15

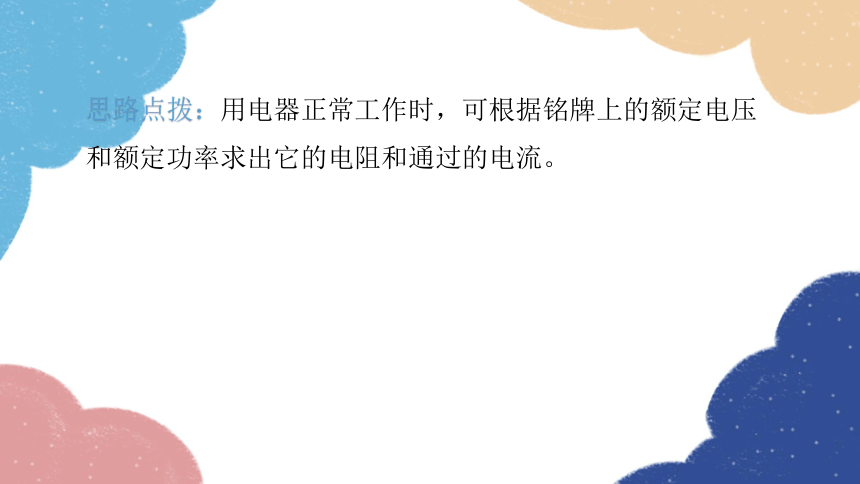

思路点拨：用电器正常工作时，可根据铭牌上的额定电压和额定功率求出它的电阻和通过的电流。

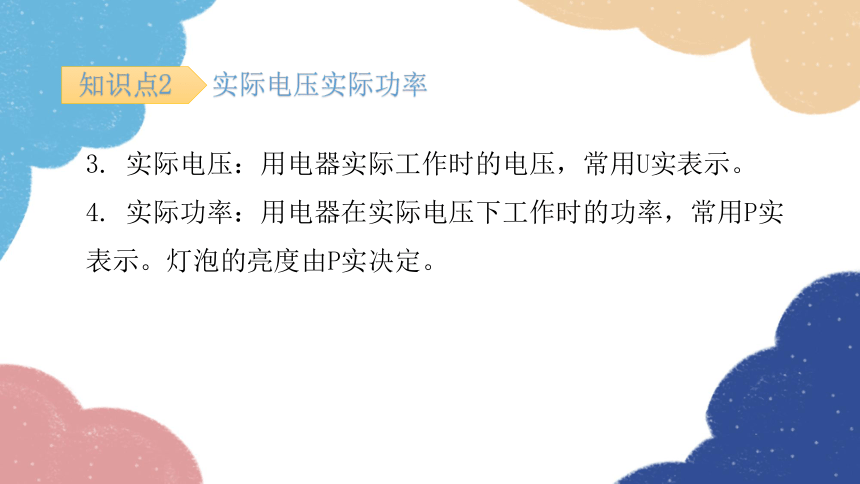

知识点2 实际电压实际功率
3. 实际电压：用电器实际工作时的电压，常用U实表示。
4. 实际功率：用电器在实际电压下工作时的功率，常用P实表示。灯泡的亮度由P实决定。

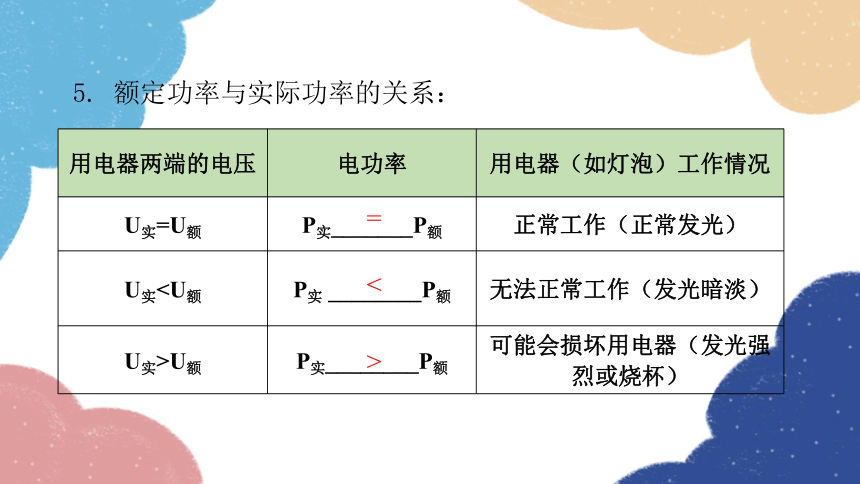

5. 额定功率与实际功率的关系：
用电器两端的电压 电功率 用电器（如灯泡）工作情况
U实=U额 P实_______P额 正常工作（正常发光）
U实U实>U额 P实________P额 可能会损坏用电器（发光强烈或烧杯）
=
<
>
3. 一个标有“36 V 40 W”的电灯接在某电路上，设灯丝电阻不变，通过该电灯的电流是1 A，则该灯的实际功率（ ）
A. 等于40 W B. 大于40 W
C. 等于36 W D. 小于36 W
D
4. 甲、乙两个灯分别标有“2.5 V 0.3 A” 和“3.8 V 0.3 A”的字样，将它们串联接入同一个电路中，若甲灯正常发光，则下列说法中正确的是（ ）
A. 乙灯也一定能正常发光，甲灯比乙灯亮
B. 乙灯也一定能正常发光，乙灯比甲灯亮
C. 乙灯不能正常发光，甲灯比乙灯亮
D. 乙灯不能正常发光，乙灯比甲灯亮
B
5. （2021广东）如图18-2-6所示，灯泡L1、L2分别标有“6 V 3 W”“6 V 6 W”的字样，电源电压不变，开关S闭合。①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光。灯泡L在②中比在①中（设灯丝电阻不变）（ ）
A. 电功率较大，亮度较亮
B. 电功率较小，亮度较暗
C. 电功率相同，亮度相同
D. 电功率较大，亮度较暗
A
6. 如图18-2-7所示，小灯泡L的额定电压为3.8 V，定值电阻R阻值为20 Ω，闭合开关，流过R的电流为0.1 A，流过L的电流为0.2 A。求：
（1）此时L的电阻。
（2）L的实际功率。
（3）通电20 s，L、R共消耗的电能。

（2）L的实际功率P实=ULIL=2 V×0.2 A=0.4 W。
（3）总电能W=U总I总t=2 V×(0.1 A+0.2 A)×
20 s=12 J。
答：（略）
思路点拨：1. 用电器的额定功率是一个常数；实际功率随用器两端电压的变化而变化。当用电器正常工作时，说明U实=U额，P实=P额，此时可利用U额、P额求出I额和R；当用电器不正常工作时，可利用U额、P额先求出R（设用电器电阻不变），再结合公式或串、并联电路的特点求出其他物理量。
2. 灯泡的实际功率越大，灯泡越亮。
3. 串联电路中电阻大的实际功率大，并联电路中电阻小的实际功率大。
课堂巩固
1. 如图18-2-8所示电路,开关S闭合后,移动滑动变阻器的滑片P,下列各物理量中大小发生改变的是（ ）
A. 小灯泡的额定电压
B. 小灯泡的额定功率
C. 小灯泡的实际功率
D. 电源的电压
C
2. 有两只分别标有“6 V 3 W”和“9 V 3 W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. L1和L2正常工作时的电流一样大
B. L1和L2串联在一起同时使用时，两灯一样亮
C. L1和L2并联在一起同时使用时，两灯的实际功率一样大
D. 将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光
D
3. 图18-2-9所示是小飞家的电能表，他家同时使用的用电器总功率不能超过________________W。他让一个电暖气单独接入电路，使用高温挡工作2 min，电能表转盘刚好转了100 r，电暖气高温挡的实际功率为________________W。
8 800
1 500
4. 晓敏家新买了一个自动电饭锅,铭牌上的部分数据如图18-2-10所示,此电饭锅正常工作时的电阻是________________Ω,正常工作2 h 耗电________________kW·h。
60.5
1.6
5. L1、L2是规格分别为“6 V 6 W”“3 V 2.7 W”的小灯泡，将它们连在如图18-2-11所示的电路中，电源电压恒定不变，当只闭合开关S时，L2正常发光。不计温度对灯丝电阻的影响，求：
（1）电源电压。
（2）灯泡L1的电阻R1。
（3）当开关S、S1都闭合时，
电路的总功率。
解：（1）L2正常发光，U=U2额=3 V。
