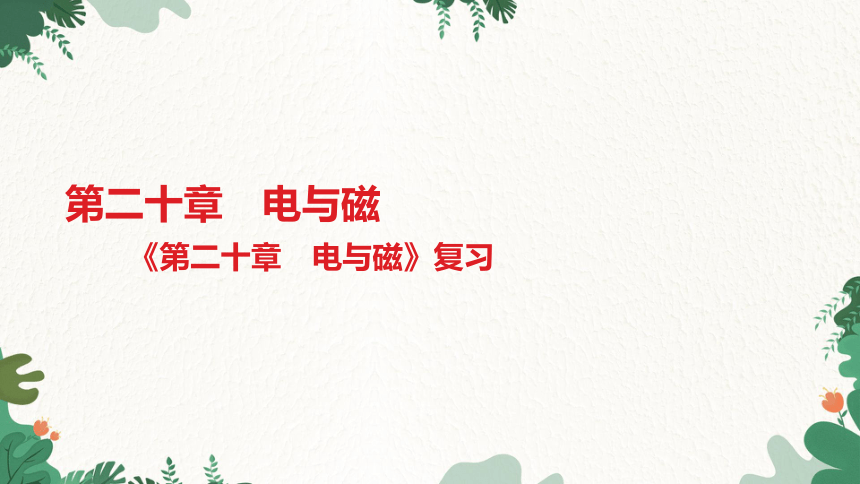

第二十章　电与磁
《第二十章　电与磁》复习
知识梳理
考点集训

2.磁体

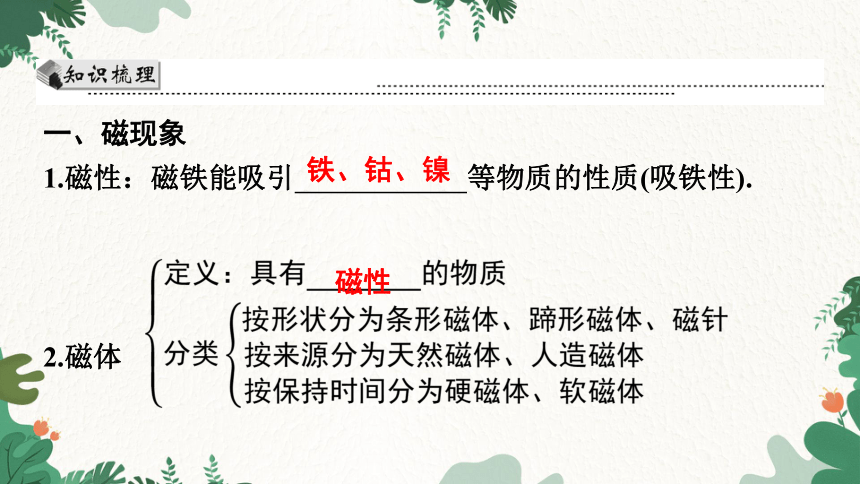

一、磁现象
1.磁性：磁铁能吸引　 　等物质的性质(吸铁性).
　铁、钴、镍　
磁性

吸引　
排斥　
北　
南　

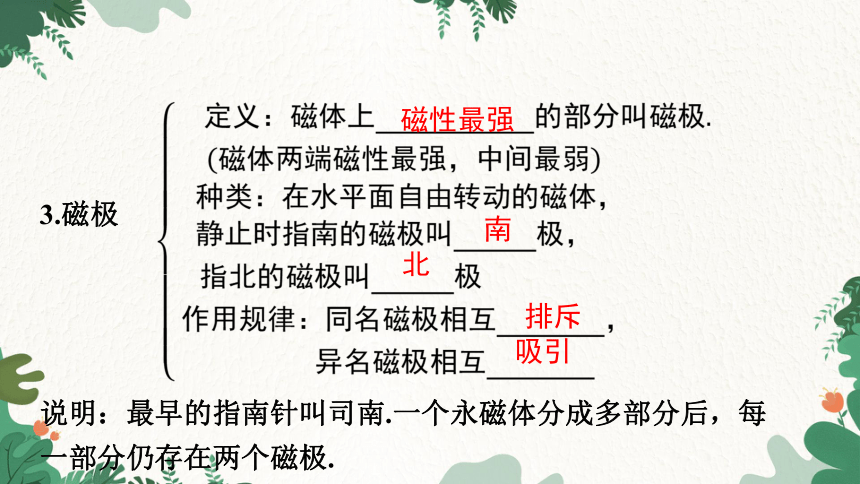

3.磁极
磁性最强　
说明：最早的指南针叫司南.一个永磁体分成多部分后，每一部分仍存在两个磁极.

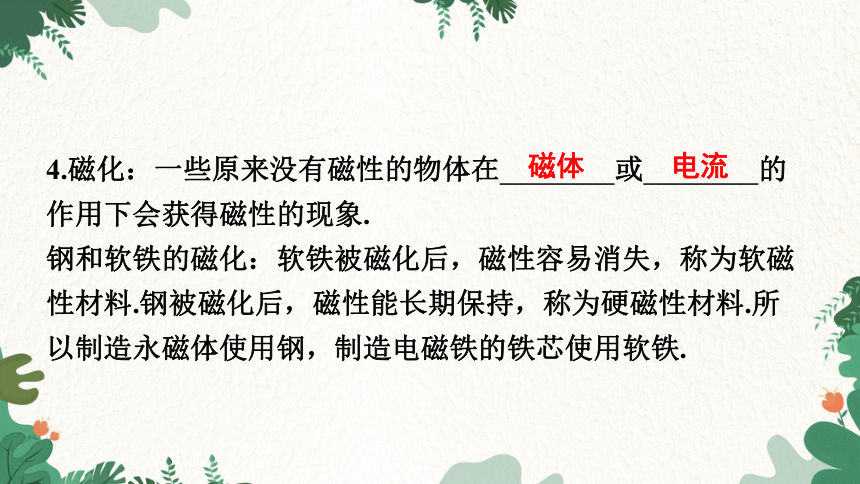

4.磁化：一些原来没有磁性的物体在　 　或　 　的作用下会获得磁性的现象.
钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁性材料.钢被磁化后，磁性能长期保持，称为硬磁性材料.所以制造永磁体使用钢，制造电磁铁的铁芯使用软铁.
　电流　
　磁体　

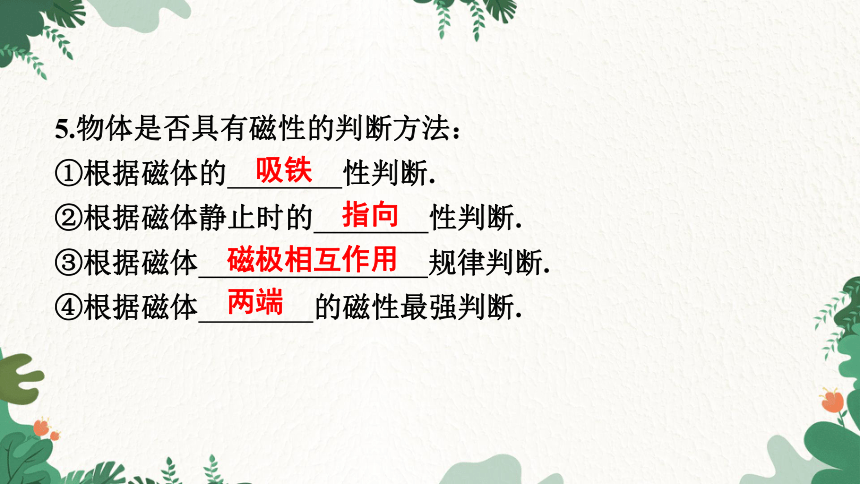

5.物体是否具有磁性的判断方法：
①根据磁体的　 　性判断.
②根据磁体静止时的　 　性判断.
③根据磁体　 　规律判断.
④根据磁体　 　的磁性最强判断.
　两端　
　磁极相互作用　
　指向　
　吸铁　

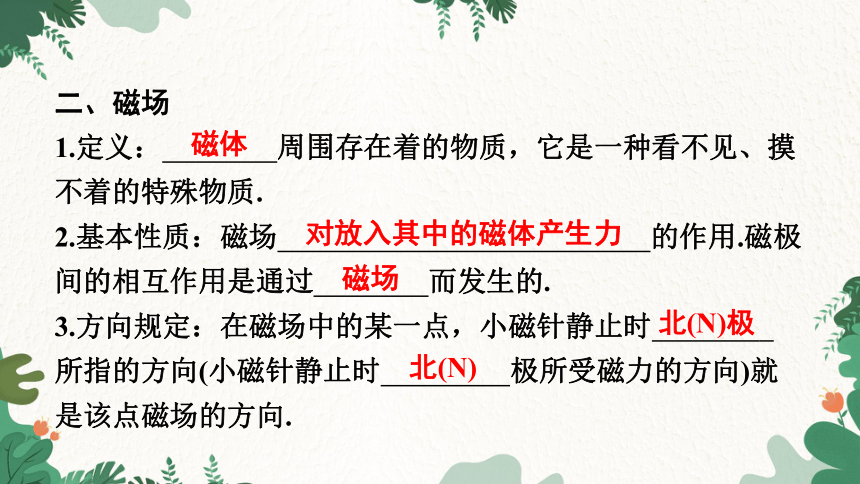

二、磁场
1.定义：　 　周围存在着的物质，它是一种看不见、摸不着的特殊物质.
2.基本性质：磁场　 　的作用.磁极间的相互作用是通过　 　而发生的.
3.方向规定：在磁场中的某一点，小磁针静止时 _
所指的方向(小磁针静止时　 　极所受磁力的方向)就是该点磁场的方向.
　北(N)　
北(N)极
　磁场　
　对放入其中的磁体产生力　
　磁体　

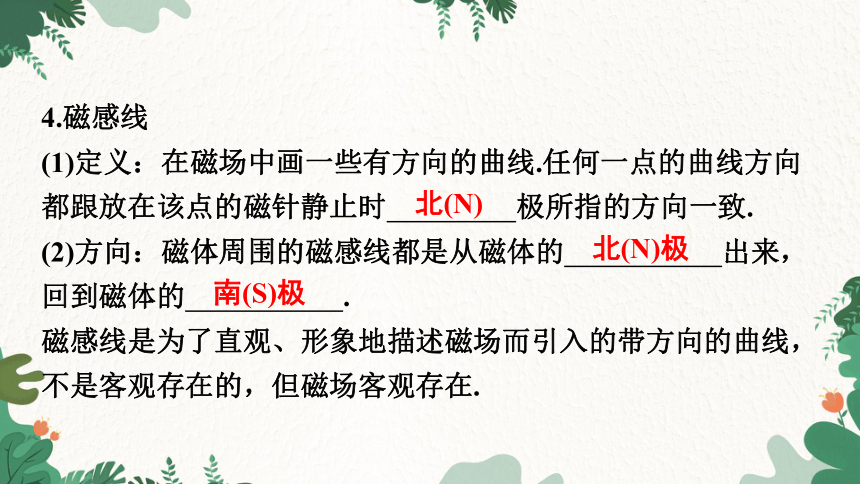

4.磁感线
(1)定义：在磁场中画一些有方向的曲线.任何一点的曲线方向都跟放在该点的磁针静止时　 　极所指的方向一致.
(2)方向：磁体周围的磁感线都是从磁体的　 　出来，回到磁体的　 　.
磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的，但磁场客观存在.
　南(S)极　
　北(N)极　
　北(N)　

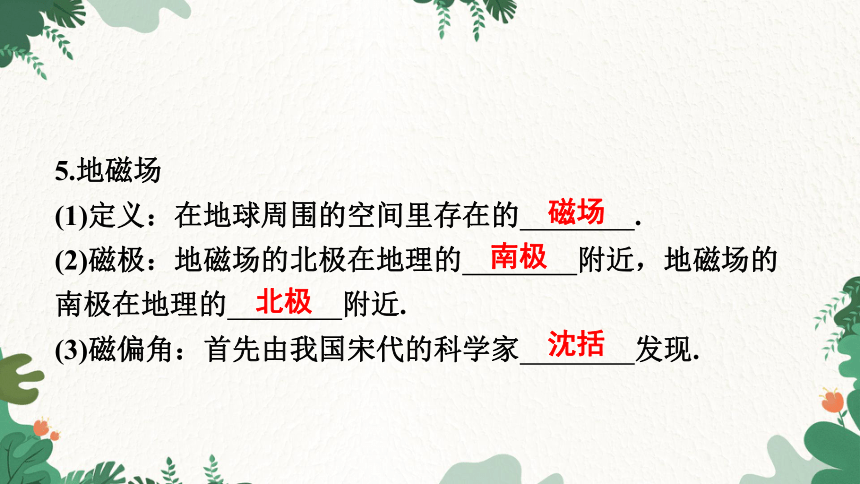

5.地磁场
(1)定义：在地球周围的空间里存在的　 　.
(2)磁极：地磁场的北极在地理的　 　附近，地磁场的南极在地理的　 　附近.
(3)磁偏角：首先由我国宋代的科学家　 　发现.
　沈括　
　北极　
　南极　
　磁场　

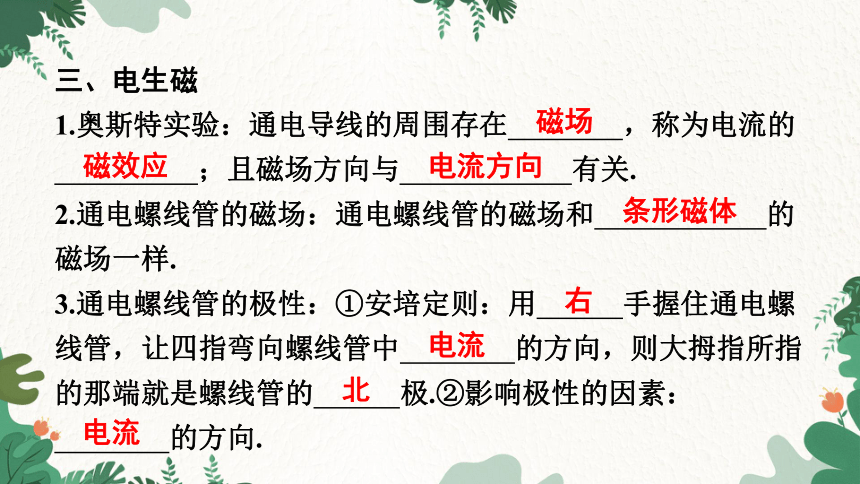

三、电生磁
1.奥斯特实验：通电导线的周围存在　 　，称为电流的
　 　；且磁场方向与　 　有关.
2.通电螺线管的磁场：通电螺线管的磁场和　 　的磁场一样.
3.通电螺线管的极性：①安培定则：用　 　手握住通电螺线管，让四指弯向螺线管中　 　的方向，则大拇指所指的那端就是螺线管的　 　极.②影响极性的因素：
　 　的方向.
　电流　
　北　
　电流　
　右　
　条形磁体　
　电流方向　
　磁效应　
　磁场　

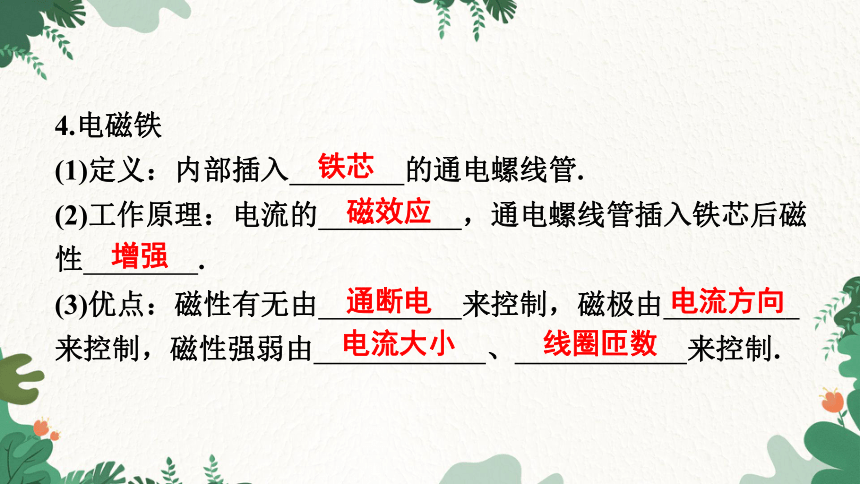

4.电磁铁
(1)定义：内部插入　 　的通电螺线管.
(2)工作原理：电流的　 　，通电螺线管插入铁芯后磁性　 　.
(3)优点：磁性有无由　 　来控制，磁极由 _
来控制，磁性强弱由　 　、　 　来控制.
　线圈匝数　
　电流大小　
电流方向
　通断电　
　增强　
　磁效应　
　铁芯　

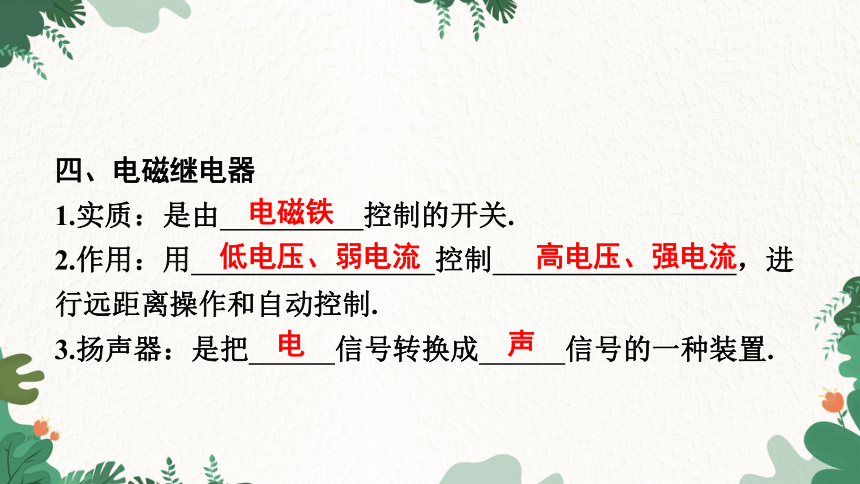

四、电磁继电器
1.实质：是由　 　控制的开关.
2.作用：用　 　控制　 　，进行远距离操作和自动控制.
3.扬声器：是把　 　信号转换成　 　信号的一种装置.
　声　
　电　
　高电压、强电流　
　低电压、弱电流　
　电磁铁　
五、电动机和发电机主要由　 　和　 　两部分组成.
　转子　
电磁现象 基本内容 方向 典型应用 能量转化
电流磁效应 (① _ 发现) ②　 　周围存在着磁场 电流的磁场方向与③ _ 有关
　定子　
电流方向
　电流　
奥斯特
电磁感应 (④ _发现) ⑤ 的一部分导体在磁场中做⑥ _　运动时，导体中产生⑦ 的现象 感应电流的方向与⑧ 、 ⑨　 _　有关 ⑩ _ _____
_____________________
磁场对电流的作用 通电导体在磁场里 _ 通电导体受力方向与 、 _　有关 _ ____
______________
电动机
发电机
磁感线方向
电流方向
　磁感线方向
导体运动方向
受到力的作用
感应电流
切割磁感线
闭合电路
法拉第
机械能转化为电能
电能转化为机械能
一、磁现象　磁场
解题要点：
1.磁铁之所以吸引铁钉，是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果.
2.磁场看不见、摸不着，我们可以根据它所产生的作用来认识它.这里使用的是转换法.
3.关于磁感线的一些说明：
A.磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的.但磁场客观存在.
B.用磁感线描述磁场的方法叫建立理想模型法.　　　
C.磁感线是封闭的曲线.
D.磁感线立体地分布在磁体周围，而不是平面的.
E.磁感线不相交.
F.磁感线的疏密程度表示磁场的强弱.
1.在物理学习的过程中，对物理知识的正确认识是非常重要的.以下说法中正确的是( )
A.磁体周围空间中不同点的磁场方向可能相同
B.指南针是一个小磁针，它的N极指向地理的南极
C.磁体周围的磁场和磁感线都是真实存在的一种物质
D.地球本身是一个磁体，地磁场的N极在地理北极附近
A
A B C D
2.如图中各磁体的磁感线方向，标注正确的是( )
C
3.小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同.他想：磁体间作用力的大小与磁极间的距离有什么关系呢
(1)你的猜想是　 　.
　磁体间的距离越近，作用力越大　
(2)小谦用如图所示的实验进行探究.由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角的变化，来判断磁体间力的变化.这里用到的科学方法是　 　法.
　转换　
(3)小谦分析三次实验现象，得出结论：磁极间距离越近，相互作用力越大.小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互　 　时，磁体间作用力与距离的关系.
　排斥　
二、电生磁　安培定则
解题要点：1.已知电源的极性，判断螺线管两端的极性的方法：(1)标上螺线管上的电流方向；(2)用右手握住螺线管，四指弯向电流方向；(3)大拇指所指的一端就是螺线管的N极.
2.已知螺线管的极性(或磁感线方向、螺线管周围小磁针的指向)，判断导线中电流方向的方法：(1)在螺线管的两端标出极性；(2)用右手握住螺线管，大拇指指向N极；(3)弯曲的四指所指的方向就是电流方向.
4.如图所示，通电螺线管周围放着能够自由转动的小磁针a、b、c，这三根磁针静止时，图中所标的磁极正确的是( )
A.小磁针a　 B.小磁针b　
C.小磁针c　 D.小磁针b、c
C
5.(2021德州)如图所示的电路，螺线管右端放置一个小磁针，闭合开关后，用“+”“－”标出电路中电源右端的极性；用“N”“S”标出小磁针静止时右端的磁极.　
答案图
如图所示：
6.(1)请根据图甲中小磁针的指向标出螺线管的N、S极和电源的“+”“－”极.　
(2)画出图乙通电螺线管上导线的绕法.　
甲　　 乙
甲　　 乙
答案图
如图所示
三、电磁继电器
解题要点：1.明确控制电路与工作电路是两个独立的电路.
2.看控制电路发生怎样的变化，确定控制电路的通断(涉及的考点有串联电路的电阻特点、欧姆定律)，进而判断电磁铁有无磁性，是否吸引衔铁，然后根据衔铁的转动判断出触点的连接情况，得出工作电路中各个用电器是否工作.
3.此类作图题在连接时有一定的规律：一般情况下，控制电路接成串联；受控电路(即工作电路)如果有两个以上用电器，一般接成并联电路，而且中间触点一般要接在受控电路电源的一端.
第7题图
7.如图是一种温度自动报警器的原理图，其中热敏电阻的阻值随温度而变化，当温度达到设定值时，指示灯熄灭，电铃工作，发出报警信号，下列关于报警器的说法中正确的是( )
A.电磁继电器中的电磁铁的工作原理是电磁感应
B.温度没有达到设定值时电磁铁无磁性
C.电磁继电器中的电磁铁的上端为N极
D.电磁继电器实质是一种电路开关，可
以用一个电路控制另一个电路
D
8.电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯
　 　(选填“能”或“不能”)运行，电磁铁的上端是
　 　极，电梯超载时报警说明压
敏电阻的阻值随压力增大而　 　，
如果用较小的电阻替换R2，电梯可
乘人数将变　 　(选填“多”或“少”).
　少　
　减小　
　S　
　不能　
第8题图
9.如图虚线框内的装置叫　 　，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器.该装置的工作原理：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作.为了节能，现要将空调启动的温度
调高，可以适当将滑片P向　 　(选
填“左”或“右”)移动，或者适当
　 　(选填“增大”或“减小”)
控制电路的电源电压.
　减小　
　右　
　电磁继电器　
第9题图
10.随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入.刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响，红灯亮.刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”.在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路.　
第10题图
第10题答案图
如图所示：
11.如图所示，为一恒温水箱的电路原理图，包括控制电路和工作电路两部分.控制电路已经连成，热敏电阻的阻值随着温度的升高而减小；工作电路中，R为加热电阻，L1、L2为指示灯，其额定电压均为220 V.加热时红灯亮，绿灯不亮；停止加热时，绿灯亮，
红灯不亮.请按照要求
连接好工作电路.　
答案图
如图所示：
四、电动机和发电机
解题要点：电动机与发电机：它们的构造大致是一致的.主要的区别是：电动机电路中有电源；发电机电路中没有电源.
12.(2021益阳)如图所示，将导体棒ab放在蹄形磁体中间，
下列说法正确的是( )
A.这是电动机模型
B.导体棒ab向左运动，灵敏电流计指针摆动
C.磁铁竖直向下运动，灵敏电流计指针摆动
D.磁铁向右运动，灵敏电流计指针不摆动
B
13.(2021恩施州)下列有关电和磁的说法中正确的是( )
A.动圈式话筒工作时将电能转化为机械能
B.螺线管做切割磁感线运动时不一定会产生电流
C.通电导体放入磁场中一定会受到力的作用
D.电磁铁磁性的强弱只与电流的大小有关
B
14.(2021广州)如图甲，磁场对导体的力F竖直向上，用Fab、Fcd、Fa'b'、Fc'd'分别表示图乙、丙中闭合开关时磁场对导体ab、cd、a'b'、c'd'的力，则( )
A.Fab竖直向下，Fcd竖直向下
B.Fab竖直向上，Fcd竖直向下
C.Fa'b'竖直向上，Fc'd'竖直向下
D.Fa'b'竖直向下，Fc'd'竖直向上
D
15.人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通.阀门S1只能向泵室外侧开启；阀门S2只能向泵室内侧开启.人工心脏泵工作时，以下说法正确的是( )
A.线圈AB中应通入方向周期性改变的电流
B.线圈AB中应通入方向不变的电流
C.电流从线圈B端流入过程，
血液流入泵室
D.人工心脏泵每分钟“跳动”
的次数由线圈中电流的大小决定
A
16.如图为实验室常用电流表内部构造图.多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连.
当线圈中有电流通过时，它受力转动带动
指针偏转，便可显出电流的大小.图中与这
一过程工作原理相同的是( )
C
A　　 B　　 C　　 D
17.下列关于电动机和发电机的说法中正确的是( )
A.电动机是根据电磁感应现象制成的，是将电能转化为机械能的装置
B.发电机是根据电流的磁效应制成的，是将机械能转化为电能的装置
C.电动机的转动方向只与磁场方向有关，与其他因素无关
D.发电机产生的感应电流的方向跟线圈转动方向有关，跟磁场方向也有关
D
18.如图所示a表示垂直于纸面的一根导线，它是闭合电路的一部分，以下选项中能让a在磁场中水平方向左、右运动时产生感应电流的有　 　.
　丙和丁　
