《第十五章　电流和电路》测试卷
一、单项选择题(本大题13小题，每题3分，共39分)

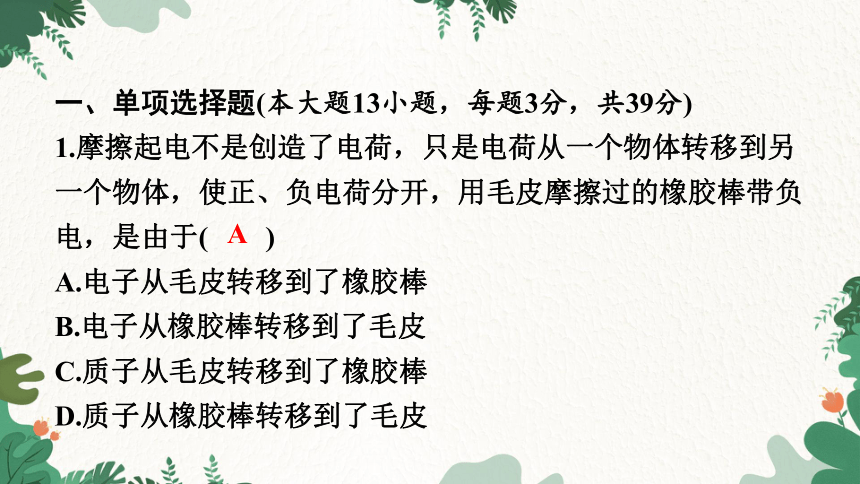

1.摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于( )
A.电子从毛皮转移到了橡胶棒　
B.电子从橡胶棒转移到了毛皮
C.质子从毛皮转移到了橡胶棒　
D.质子从橡胶棒转移到了毛皮
A
A.锂原子由质子和中子组成
B.锂原子由带正电的原子核和核外带负电的电子组成
C.锂原子的质子数是电子数的两倍，所以锂原子带正电
D.锂原子失去电子后带负电

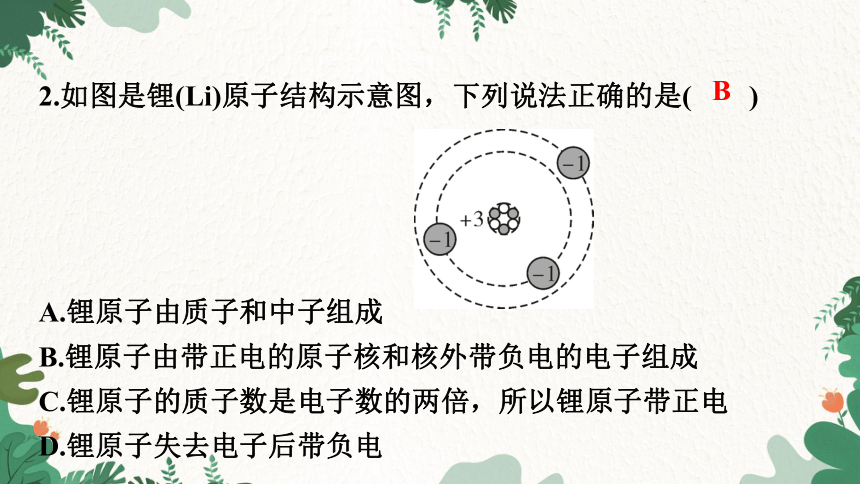

2.如图是锂(Li)原子结构示意图，下列说法正确的是( )
B

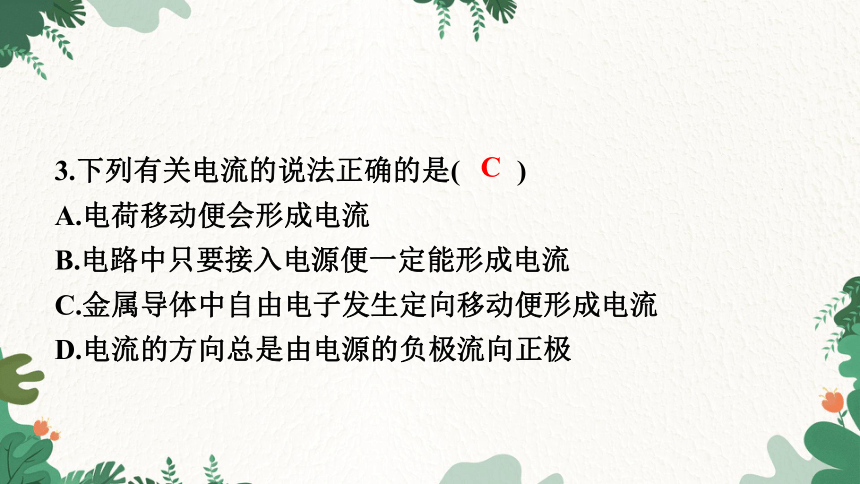

3.下列有关电流的说法正确的是( )
A.电荷移动便会形成电流　
B.电路中只要接入电源便一定能形成电流
C.金属导体中自由电子发生定向移动便形成电流　
D.电流的方向总是由电源的负极流向正极
C

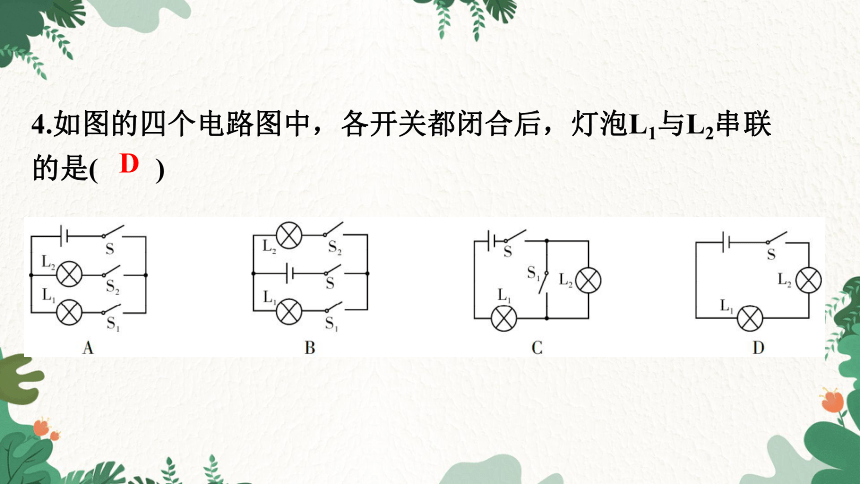

4.如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是( )
D
A.灯亮，铃响　 B.灯亮，铃不响
C.灯不亮，铃响　 D.灯不亮，铃不响

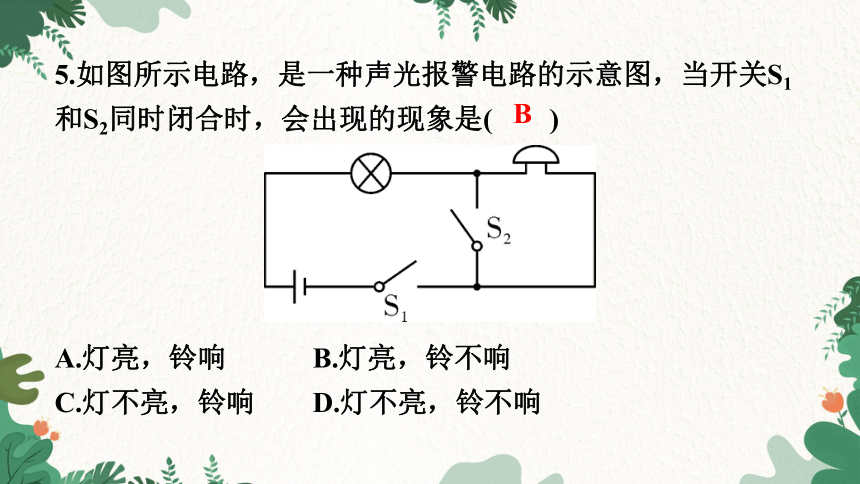

5.如图所示电路，是一种声光报警电路的示意图，当开关S1和S2同时闭合时，会出现的现象是( )
B

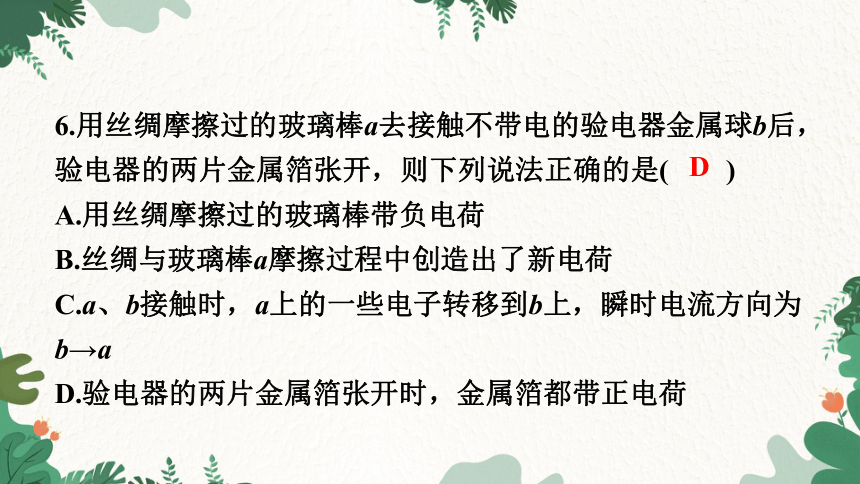

6.用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是( )
A.用丝绸摩擦过的玻璃棒带负电荷
B.丝绸与玻璃棒a摩擦过程中创造出了新电荷
C.a、b接触时，a上的一些电子转移到b上，瞬时电流方向为b→a
D.验电器的两片金属箔张开时，金属箔都带正电荷
D

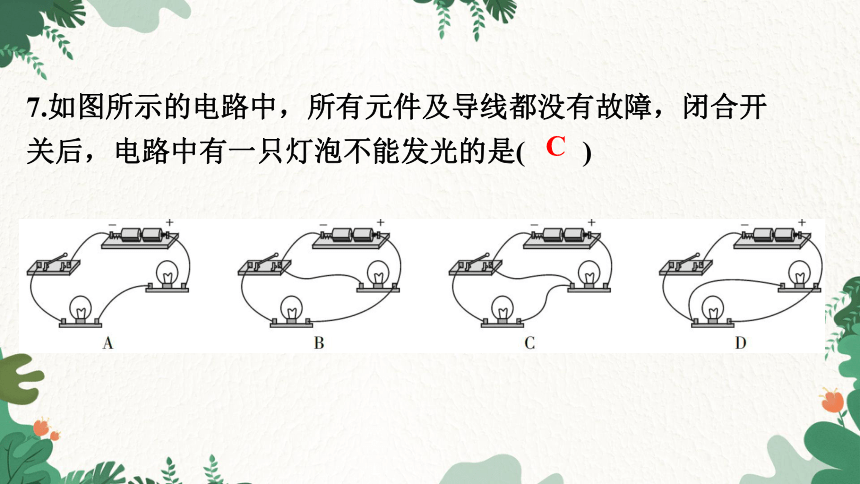

7.如图所示的电路中，所有元件及导线都没有故障，闭合开关后，电路中有一只灯泡不能发光的是( )
C
8.如图所示，能测出小灯泡L2电流的电路是( )
C

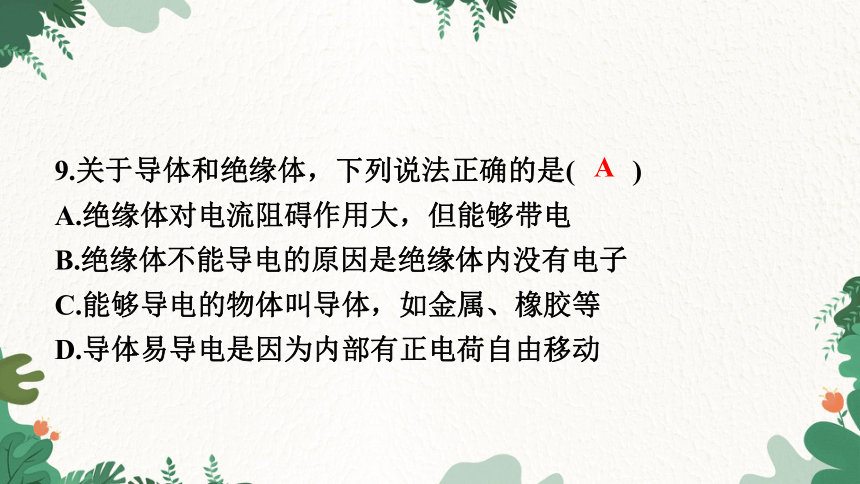

9.关于导体和绝缘体，下列说法正确的是( )
A.绝缘体对电流阻碍作用大，但能够带电
B.绝缘体不能导电的原因是绝缘体内没有电子
C.能够导电的物体叫导体，如金属、橡胶等
D.导体易导电是因为内部有正电荷自由移动
A
A.1.2 A，0.3 A B.1.5 A，0.3 A
C.0.3 A，1.2 A D.0.3 A，1.5 A

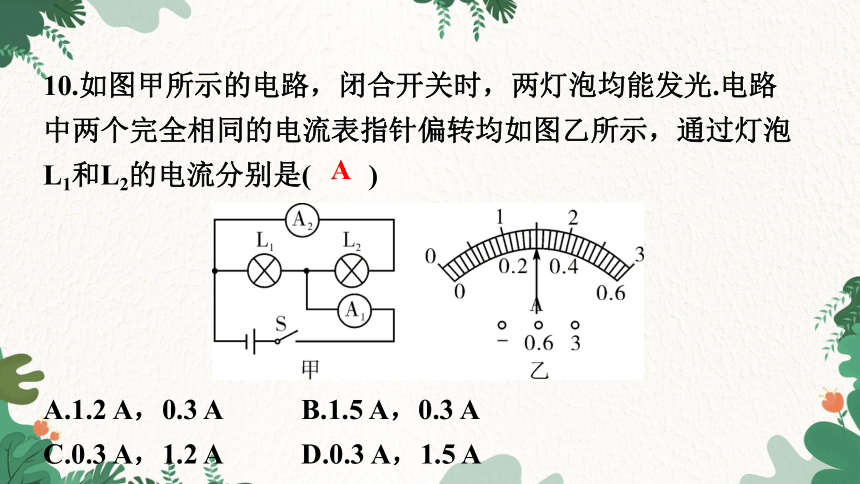

10.如图甲所示的电路，闭合开关时，两灯泡均能发光.电路中两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别是( )
A
A.L1断路　
B.L2断路　
C.L1短路　
D.L2短路

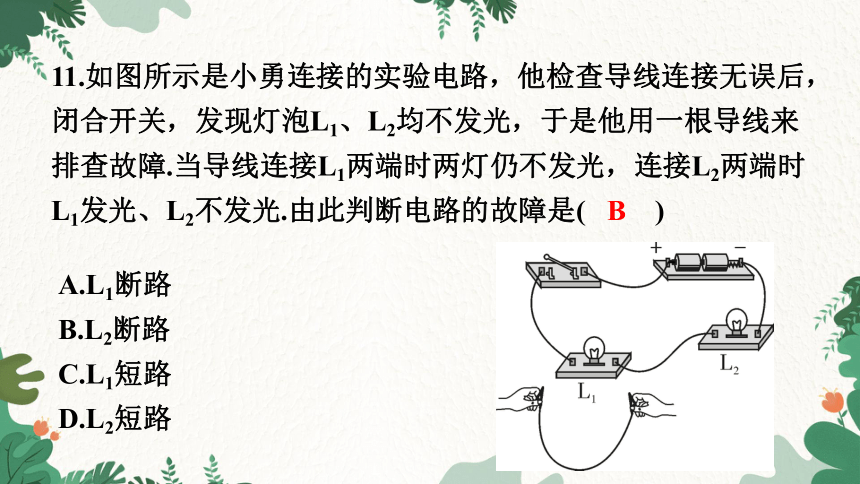

11.如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障.当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光.由此判断电路的故障是( B　)
A.通过灯L1的电流为0.6 A
B.通过灯L1的电流为0.4 A
C.通过电路的总电流为0.8 A
D.通过灯L2的电流为0.4 A
12.如图所示的电路中，当开关闭合时，甲电流表的示数为0.6 A，乙电流表的示数为0.2 A.则下列判断正确的是( B　)
13.教室有CO2通风机M，手动闭合开关S1，CO2达到定值，再闭合开关S2.只有开关S1闭合，CO2达到定值，电动机才工作，下列图中哪个电路图是正确的( )
D
二、填空题(本大题8小题，每空1分，共22分)
14.用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能　 　;梳子所带的电荷量约为10－7　 　;若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相　 　而张开;接触的瞬间，电流方向　 _
(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”).
　②
　排斥　
　C　
　吸引轻小物体　
15.按照物质导电性的强弱可以把物质分为导体、绝缘体、半导体.以下物质:a.铜棒、b.玻璃、c.盐水、d.硅棒、e.陶瓷、f.干木头，其中属于导体的是　 　，属于半导体的是　 　，属于绝缘体的是　 　.(均选填字母)
　bef　
　d　
　ac　
16.当司机踩刹车的时候，车后面的红灯就亮，刹车板的作用相当于电路中的　 　.一个充电宝正在给手机电池充电，在充电过程中，该手机电池相当于电路中的　 　.
　用电器　
　开关　
17.图甲中发光二极管具有　 　向导电性;如图乙中的电路，电灯中的电流方向是　 　，形成电流的电子移动方向是　 　 .(后两空均选填“A到B”或“B到A”)
A到B　
　B到A　
　单　
18.将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流　 (选填“大于”“等于”或“小于”)通过较暗灯泡的电流，判断依据是串联电路中，　 　.
　电流处处相等　
　等于
19.如图甲所示电路两灯正常发光，电流表A1和A2的指针位置均如图乙所示.则电流表A2测量的是　 　(选填“L1”“L2”或“干路”)的电流，通过灯泡L1的电流为　 　A.
　0.52　
　干路　
20.如图所示，电源电压保持不变，若只闭合开关S2，灯泡L1与L2　 　联;若闭合开关S1和S3，断开开关S2，灯泡L1与L2　 　联，此时电路中A点电流和B点电流的大小关系为IA　 　(选填“大于”“小于”或“等于”)IB.
　小于　
　并　
　串　
21.如图所示是用电流表测量电流的实物连接图，请按要求回答:
(1)图中电流表测量的是通过灯泡　 　的电流.
(2)如果要用电流表测通过Ll和L2的总
电流，且只允许移动一根导线，应将
导线　 　(选填“a”“b”或“c”)的
右端连接在电流表的　 　(选填“正”
或“负”)接线柱上.
　负　
　b　
　L2　
三、作图题(本大题3小题，共12分)
22.(4分)根据如图所示的实物连线图，在虚线框内画出对应的电路图.(要求连线横平竖直，尽量使电路图简洁美观)　
答案图
如图所示:
23.(4分)按照电路图连接实物图.　
答案图
如图所示:
24.(4分)如图所示为某型号“智能指纹密码锁”，密码和指纹分别控制开关S1和S2，闭合其中的任何一个开关，内置微型电动机都会工作，把锁打开.请在方框内画出“智能指纹密码锁”对应的电路图.　
答案图
如图所示:
(1)连接电路时，小林先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转角度　 　，则换用电流表的小量程.
四、实验题(本大题2小题，除特别注明外，每空2分，共20分)
25.(8分)小林按照如图所示的电路探究“串联电路电流的规律”.
　较小　
(2)连接好电路后闭合开关，小林发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是 _
(选填“L1灯丝断了”“L2灯丝断了”或“L2接触不良”).
(3)排除故障后，将电流表接到A、B、C处，观察并记录电流表示数，可初步得出结论:　 　.
(4)为了使结论更有普遍性，小林接下来的操作应该是
　 　.
　换用不同规格的小灯泡进行多次实验　
　串联电路的电流处处相等　
L2接触不良
(1)连接电路时，开关应　 　.若要测量干路电流，电流表应接在图中的　 　(选填“a”“b”或“c”)点.
(2)闭合开关，发现电流表的指针偏转如图乙，原因是
　 　.
　电流表正、负接线柱接反了　
　a　
26.(12分)如图甲是探究“并联电路电流规律”的实验电路图.
　断开　
(3)某同学选用规格相同的两盏灯泡进行实验，下表是他测出a、b、c三处的电流值，根据这组数据他就得出实验结论:在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等.请指出他实验过程中的两点不妥之处:
①　 　;
②　 　.
　只测量一组数据便得出结论　
　选用灯泡的规格相同　
(4)表格设计存在一个不足之处，是　 　.
　电流没有单位　
Ib Ic Ia
0.18 0.18 0.36
(1)当只闭合S3时，若电流表 A1的示数为0.1 A，则通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表 A2示数如图乙所示，则通过L2的电流为多少？
(3)若只闭合S1、S2，电流表 A1的示数为0.5 A，则通过L1的电流是多少？
五、计算题(共7分)
27.(7分)认真观察图，分析并解答下面的问题:
解:(1)当只闭合S3时，灯泡L2与L1串联，已知电流表A1的示数为0.1 A，故通过L1的电流是0.1 A;
(2)当只闭合S1和S2时，两灯泡并联，电流表 A1测干路电流，电流表 A2测L2支路电流，
由图乙可知，电流表A2所接量程为0~0.6 A，由指针位置可知，此时电流为0.26 A，故通过L2的电流为I2＝0.26 A;
(3)若只闭合S1、S2，电流表 A1的示数为0.5 A，由(2)知，通过L2的电流为I2＝0.26 A，
由于并联电路中干路电流等于各支路电流之和，
则通过L1的电流为I1＝I－I2＝0.5 A－0.26 A＝0.24 A.
答:(1)当只闭合S3时，通过L1的电流是0.1 A;(2)如果只闭合S1、S2，通过L2的电流为0.26 A;(3)若只闭合S1、S2，电流表 A1的示数为0.5 A，则通过L1的电流是0.24 A.
