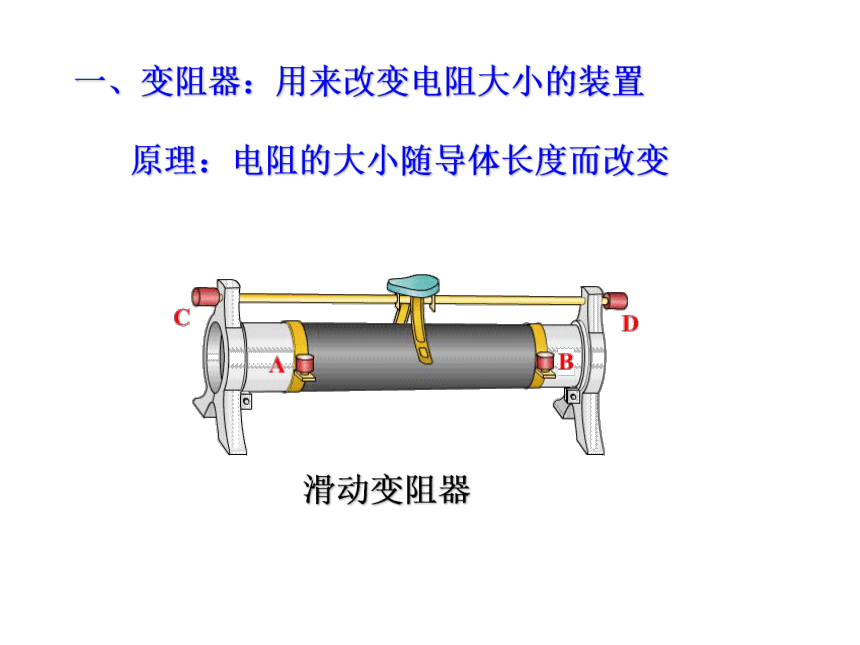

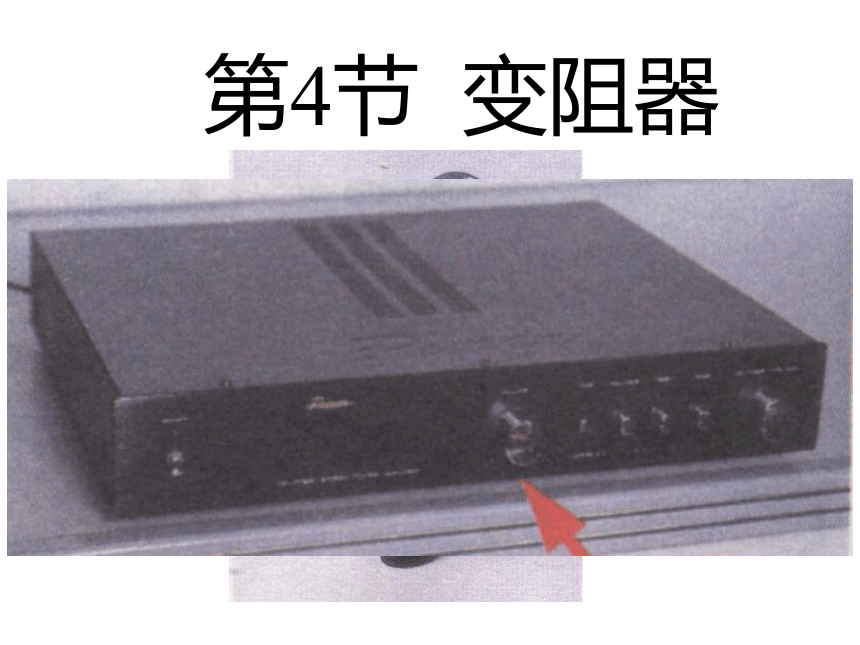

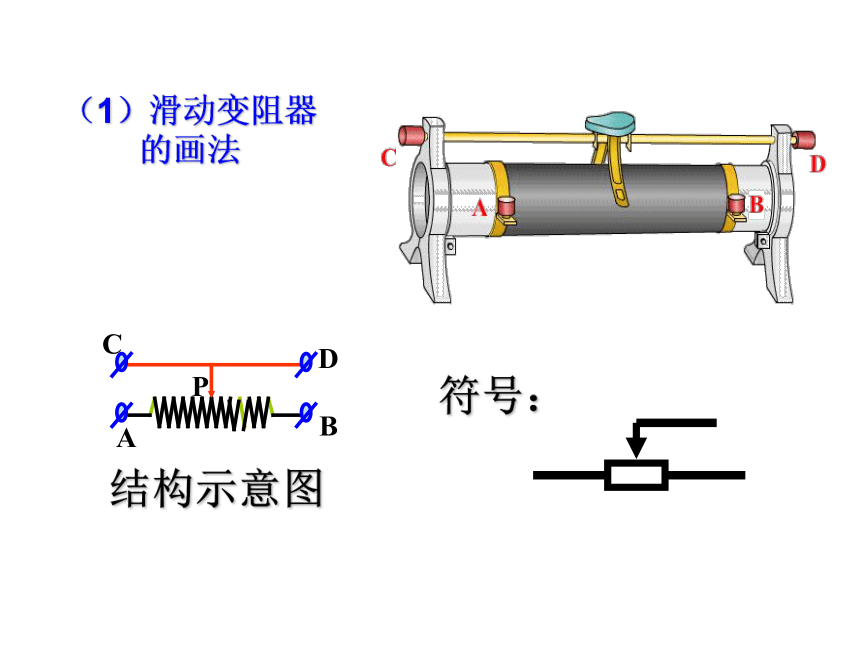

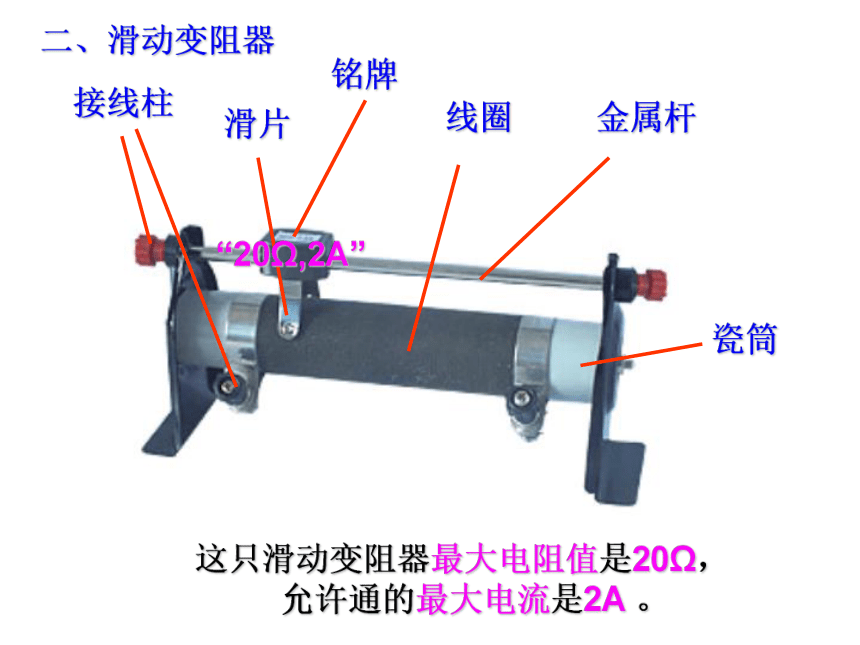

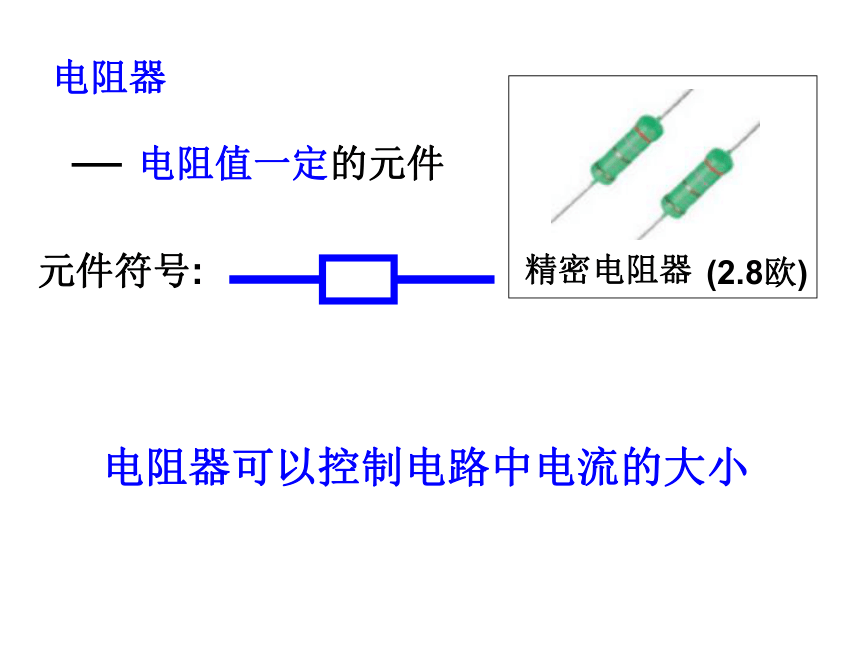

课件21张PPT。第4节 变阻器电阻器电阻值一定的元件元件符号:电阻器可以控制电路中电流的大小2、有什么办法可以改变电阻的大小?如何改变电阻长度材料温度横截面积一、变阻器:用来改变电阻大小的装置原理:电阻的大小随导体长度而改变二、滑动变阻器“20Ω,2A”这只滑动变阻器最大电阻值是20Ω, 允许通的最大电流是2A 。(1)滑动变阻器

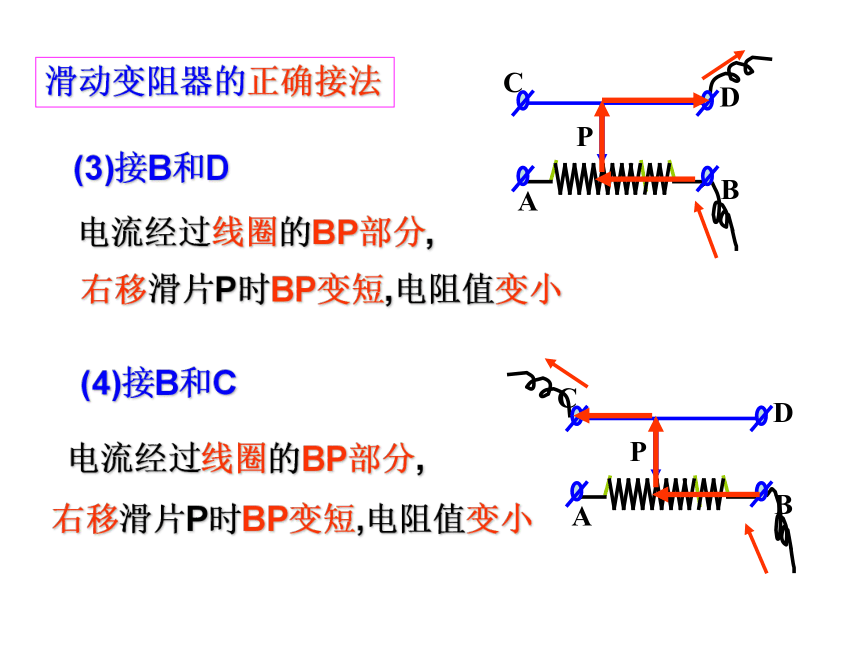

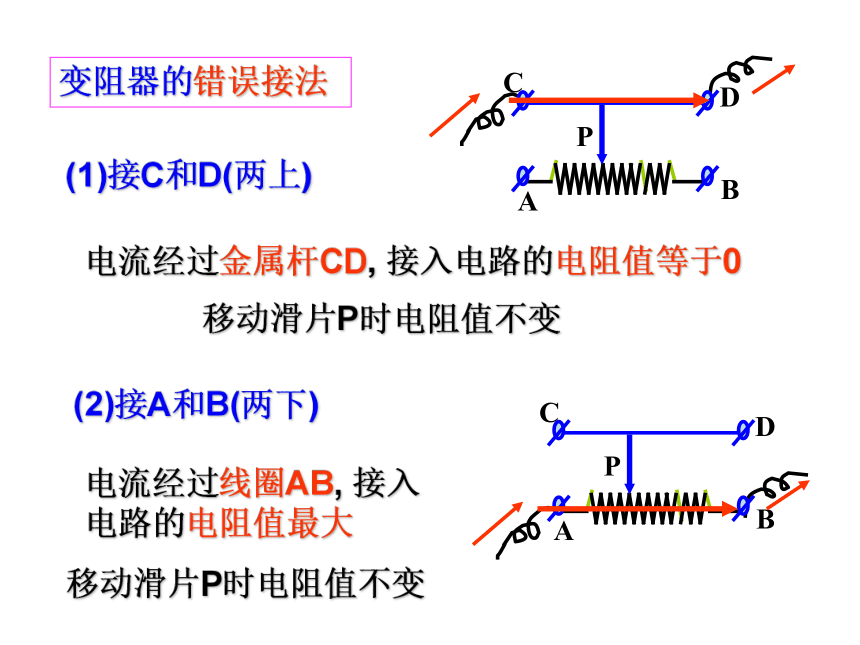

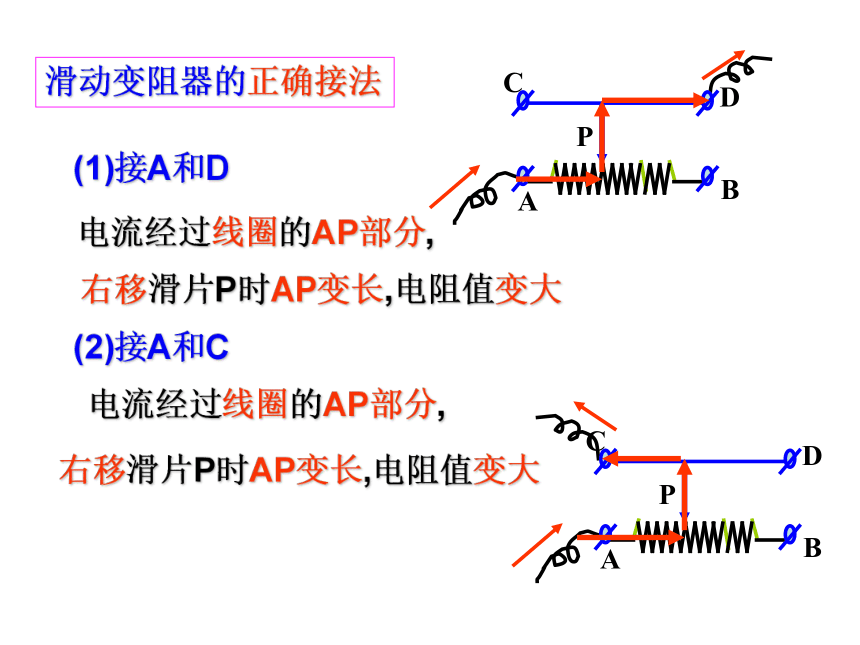

的画法变阻器的错误接法(1)接C和D(两上)电流经过金属杆CD, 接入电路的电阻值等于0移动滑片P时电阻值不变(2)接A和B(两下)电流经过线圈AB, 接入电路的电阻值最大移动滑片P时电阻值不变滑动变阻器的正确接法(1)接A和D电流经过线圈的AP部分, 右移滑片P时AP变长,电阻值变大(2)接A和C电流经过线圈的AP部分, 右移滑片P时AP变长,电阻值变大滑动变阻器的正确接法(3)接B和D电流经过线圈的BP部分, 右移滑片P时BP变短,电阻值变小(4)接B和C电流经过线圈的BP部分, 右移滑片P时BP变短,电阻值变小滑动变阻器的正确接法“一上一下,变化于下”接AC=接AD接BC=接BD滑动变阻器的错误接法“两上为0,两下最大”接CD电阻=0接AB电阻=最大(2)滑动变阻器的接法D三、其他变阻器按如图所示的接法接线时,为使电路中的电流变大,应如何转动旋钮?应顺时针转动旋盘式电阻箱1、如图所示的电阻箱的电阻值为_______。2、该电阻箱的最大电阻值为________。最小电阻值为_______。3、你还见过哪种仪表的读数方法与电阻箱相似?4153欧9999欧0自来水表插孔式电阻箱应用局部短路的原理1、如图所示的电阻箱,电阻值为____欧。2、该电阻箱最大电阻值为____欧,最小电阻值为____欧。71001、如图所示是滑动变阻器的结构示意图,图中表示滑动变阻器接入电路中的一种情况,由图可知,此时,滑动变阻器连入电路的电阻线是______段(填AP或BP),如果要减小电阻,滑片P将向______端移动.?????????????????????????AP左练习2、如图四种接法中,当滑片P向右移动时,接入电路的电阻值增大的是 ( )C与B和C或B和D相连变小变大5.下图为观察滑动变阻器作用的实验器材,将所有器件连接起来,要求滑动变阻器滑片P向右滑动,电流表示数变大,灯泡变亮。_____________________________________6、如图所示,两滑动变阻器的滑片P1,P2都向右滑动时,下列说法正确的是 ( )
A.L1和L2都变暗
B.L1和L2都变亮
C.L1变亮,L2变暗
D.L1变暗,L2变亮C7、如图为某同学自制的风力计的示意图,当风吹动挡板时,滑片就在R上滑动,从而影响动灯L的亮度,由图可知,有风时与无风时相比,灯泡的将______。请你对他设计的风力计提出改进的意见。变暗
