1.4 地球的圈层结构 课件（27张）

(共27张PPT)
第四节
人教版 新课标 新教材
必修 第一册
第一章：宇宙中的地球
地球的内部圈层结构
一
二
地球的外部圈层结构
前 言
人类对地球内部的好奇心驱使着人类不断的去想象和探求地球的内部究竟是什么样子。在凡尔纳的科幻小说《地心游记》中，主人公就对地球的内部进行了游历探险。你想象中的地球内部是什么样的呢？
一、地球的内部圈层结构

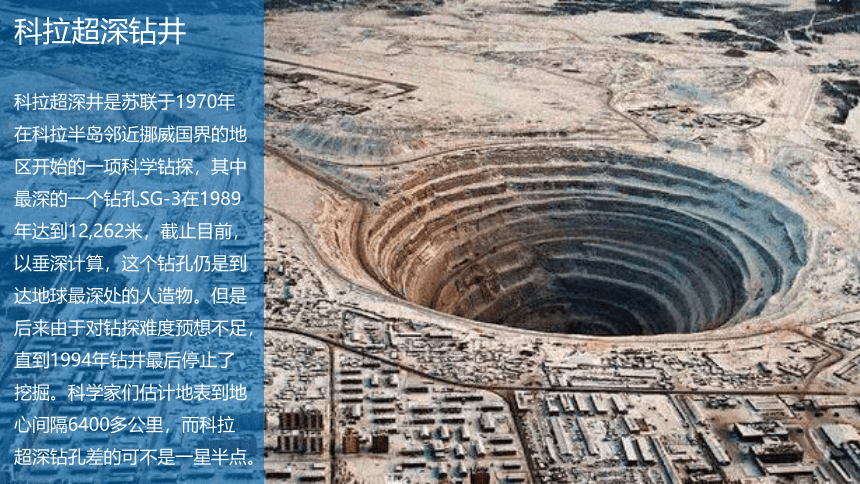

科拉超深钻井
科拉超深井是苏联于1970年在科拉半岛邻近挪威国界的地区开始的一项科学钻探，其中最深的一个钻孔SG-3在1989年达到12,262米，截止目前，以垂深计算，这个钻孔仍是到达地球最深处的人造物。但是后来由于对钻探难度预想不足，直到1994年钻井最后停止了挖掘。科学家们估计地表到地心间隔6400多公里，而科拉超深钻孔差的可不是一星半点。
地球是不透明的球体，其内部无法直接肉眼观测。现在的科学技术深钻也只能触及地球皮毛，那么我们有什么更科学可行的方法，可以用来探测地球的内部呢？
和不透明的地球一样，西瓜的内部也无法直接直接用肉眼识别。但是一些有挑选西瓜经验的人，会通过敲击西瓜听其声音来判别西瓜的品质，这能为我们认知地球的内部结构提供哪些启发呢？
地震发生时会从震源向四周发出地震波。人们可以通过研究地震波传播的变化规律来研究地球的内部结构，可以说“地震波是照亮地球内部的一盏明灯”
第一章 第四节
地球的圈层结构

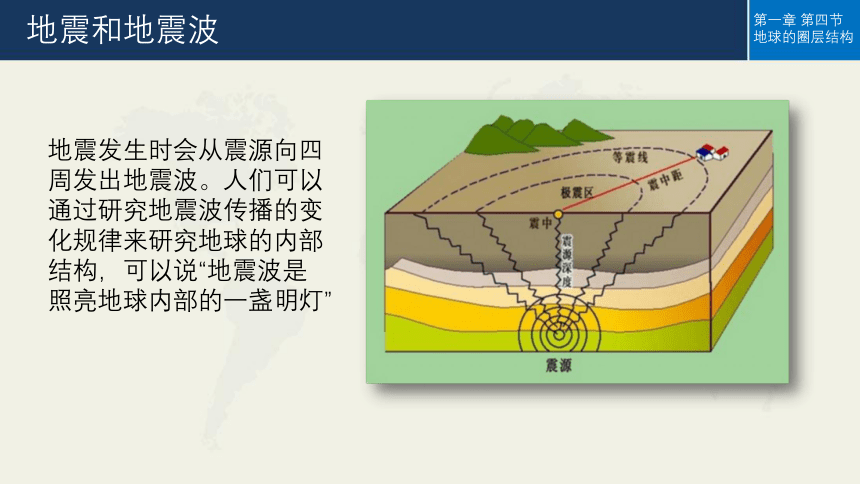

地震和地震波
第一章 第四节
地球的圈层结构
两个现象
①地震时陆地上的人先上下颠簸，后左右摇摆。
②地震时海洋上的船只只会上下颠簸，而不左右摇摆
第一章 第四节
地球的圈层结构
地震波的类型和特点
第一章 第四节
地球的圈层结构
地震波的类型和特点
横波
纵波
可通过对横波和纵波在不同介质中的传播特点以及横波和纵波在地球内部实际的传播规律进行综合分析，得知地球内部的结构
第一章 第四节
地球的圈层结构
地球的内部圈层结构
横波
纵波
第一章 第四节
地球的圈层结构
地球内部地震波传播速度与圈层结构示意
第一章 第四节
地球的圈层结构
地球的内部圈层结构
地壳
第一章 第四节
地球的圈层结构
地球的内部圈层结构
鸡蛋内部结构
是不是感觉有几分似曾相似？
地壳
第一章 第四节
地球的圈层结构
地球的内部圈层结构的详细划分
地球内部圈层
地壳
地核
地幔
上地幔
下地幔
内核
外核
顶部，软流层以上
岩
石
圈
莫霍界面
古登堡界面
包括地壳和上地幔顶部（软流层以上）两部分，由坚硬岩石组成。
位于上地幔上部，所在的温度、压强极大，岩面处于一种潜在熔融状态。非“液体”
岩石圈：
软流层：
第一章 第四节
地球的圈层结构
地球的外部圈层结构
注：地壳陆地厚度平均33km、海洋厚度平均9km。总平均17km
二、地球的外部圈层结构
大气圈
生物圈
水圈
第一章 第四节
地球的圈层结构
地球的外部圈层结构
岩石圈的表面高低不平，被大气圈、水圈、生物圈覆盖
地球外部圈层结构主要包括大气圈、生物圈、水圈。各圈层相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境。
第一章 第四节
地球的圈层结构
大气圈
由气体和悬浮物组成的复杂的系统，主要成分是氧和氮。为生物提供所必须的氧气。存在各种天气现象。
第一章 第四节
地球的圈层结构
水圈
由地球表层水体构成的连续但不规则的圈层，水圈处于不间断的循环运动之中。
连续：指地球上的各种水体通过水循环相互联系在一起
不规则：指地球上的水时空分布不均。
第一章 第四节
地球的圈层结构
生物圈
包括大气圈的底部、水圈的全部和岩石圈的上部。是大气圈、水圈、岩石圈共同作用结果。
第一章 第四节
地球的圈层结构
小试身手
B
大气圈
A
C
图中A、B、C所代表的圈层结构分别是什么？
生物圈、水圈、岩石圈
内容回顾
相互联系
相互渗透
