(共22张PPT)
第一节 电能 电功

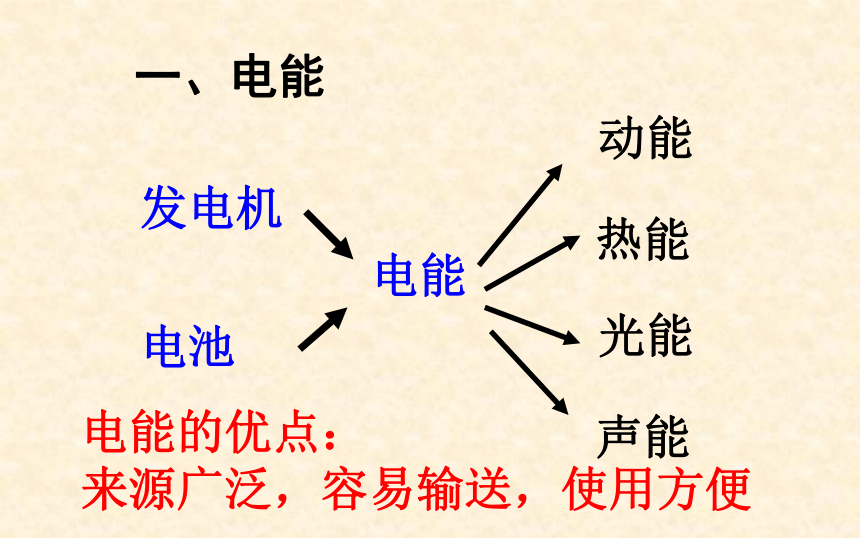

一、电能
发电机
电池
电能
动能
热能
光能
声能
电能的优点:
来源广泛,容易输送,使用方便

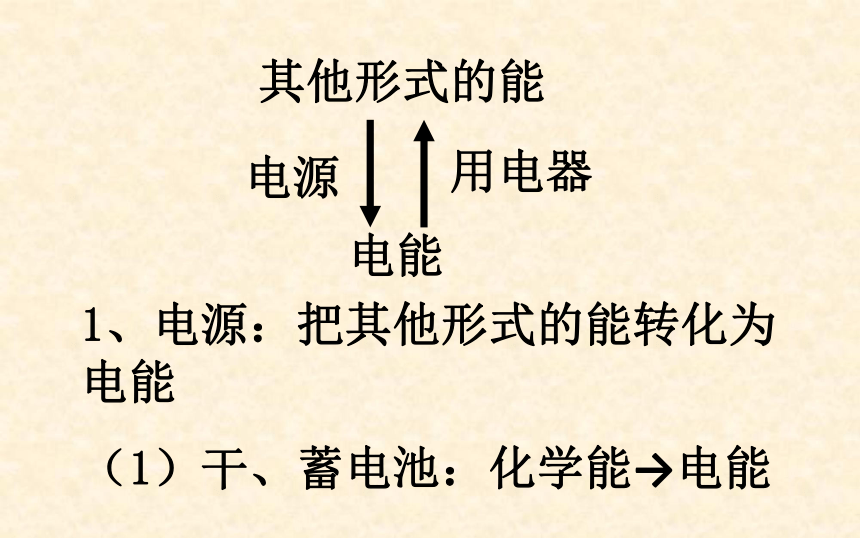

其他形式的能
电能
电源
用电器
1、电源:把其他形式的能转化为电能
(1)干、蓄电池:化学能→电能

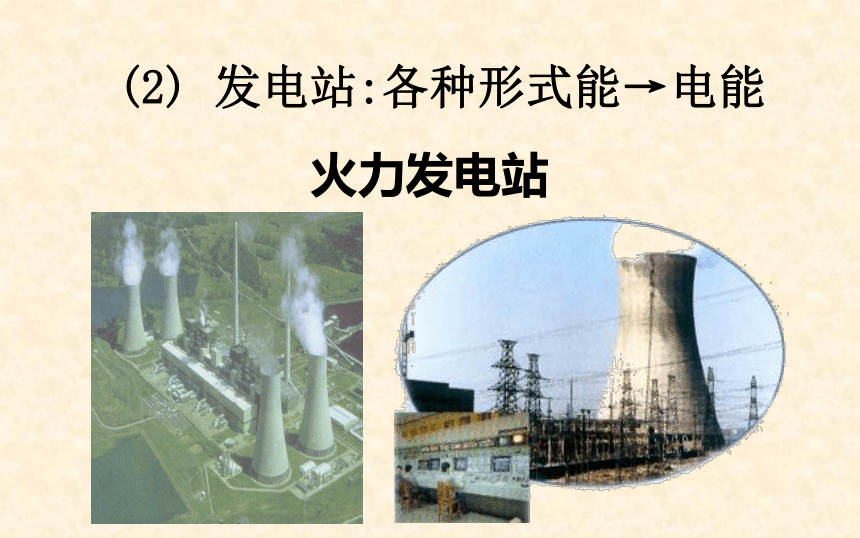

(2) 发电站:各种形式能→电能
火力发电站

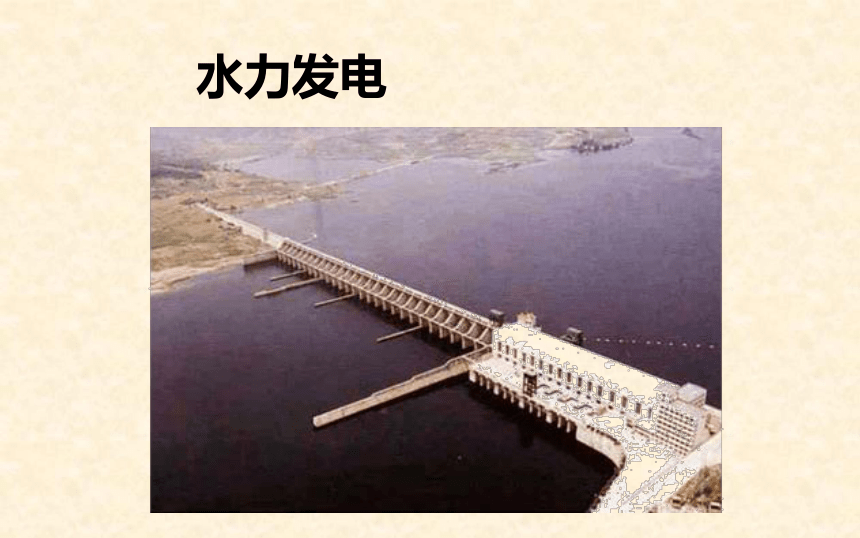

水力发电

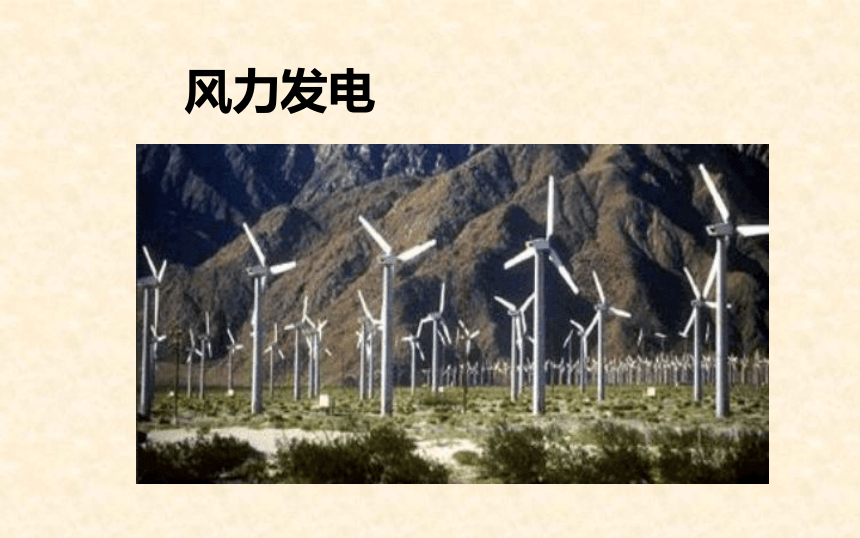

风力发电

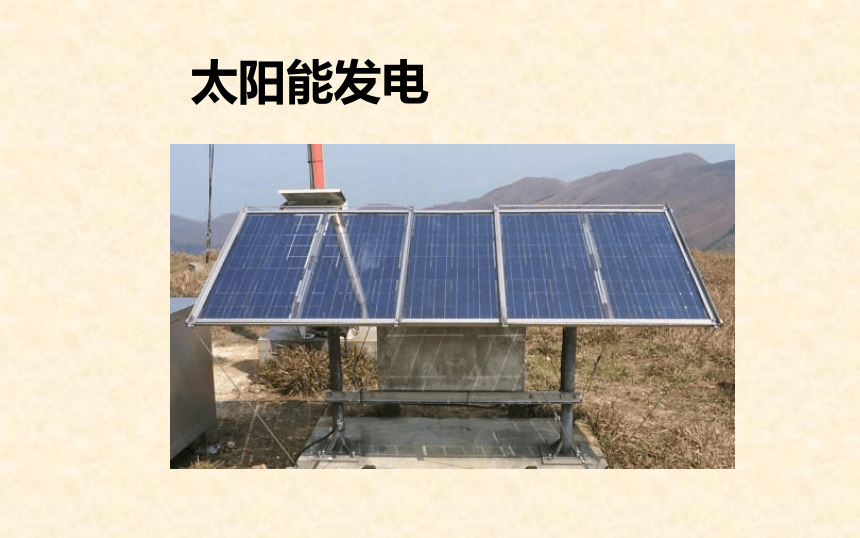

太阳能发电

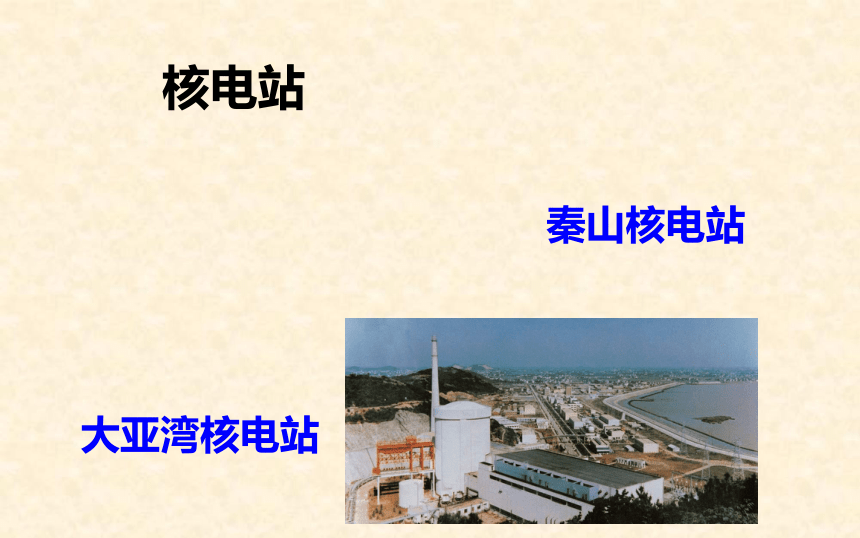

大亚湾核电站
秦山核电站
核电站
电能转化为动能

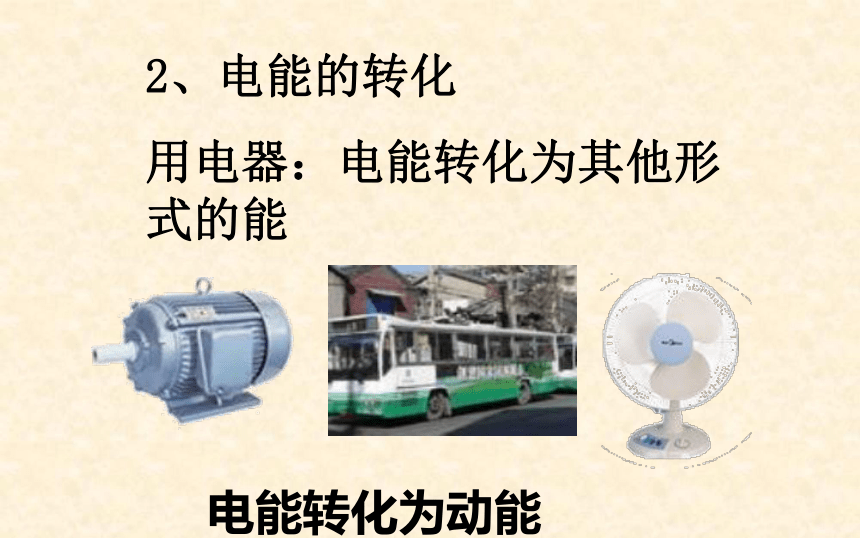

2、电能的转化
用电器:电能转化为其他形式的能
电能→动能
电能→动能
电能→动能(热能)
电能→热能
电能→动能
电能→热能
各种电热器
电能转化为热能
二 、电能的计量
1、度
2、千瓦时, 符号:kW h
3、焦耳,符号:J
1度=1kW h=3.6×106J
电功用符号W来表示
(一)电能的单位
灌溉农田330m2
采煤105kg
炼钢1.6kg
电车行驶0.85千米
一度电能做什么呢?
洗衣机工作2.7个小时
电脑工作5小时
生产“彩电”0.3台
生产方便面170包
生产毛毯2条
10盏节能灯工作100小时
一度电的用处
机织棉布11m
生产化肥0.7kg
(二)电能的测量
—电能表
1、作用:测量用户消耗电能的仪表
电能表
S1
S3
S2
L1
L2
L3
电源
家庭电路中,电能表的作用是什么
测量电路消耗电能的仪表
位于家庭电路的干路中
电能表在家庭电路中的连接
2、读数:电能表计数器上两次读数之差,就是这段时间内用电的度数。
单位:kW h
即:度
红圈里的数字是小数点后面的数字.
3、参数
“5A”表示标定电流;
“10A”表示短时间应用时,最大额定电流;
“50Hz”表示在50赫兹的交流电中使用;
“1200R/kwh” 表示消耗1度电(1kW h )电能 表的表盘转1200转。
“220V”表示接在220V电路上使用;
各式各样的家用电能表
新式电能表
IC卡电能表
电子式电能表
(三)电功
电功物理意义:用来量度电能转化或消耗多少的物理量。
2、单位:与电能一样,为焦耳(J)。
1、电功:电能转化为其他形式的能的过程就是电流做功的过程。
电流做了多少的功就有多少电能转化为其他形式的能。
电功用符号W来表示
