19.1 家庭电路 课件

课件26张PPT。家庭电路 第十九章 第１节岳城中心校

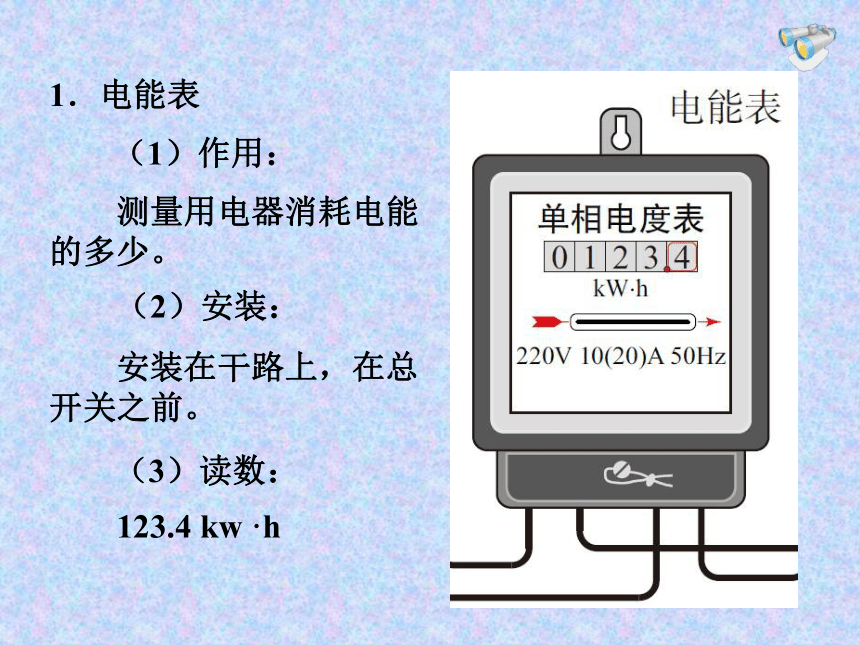

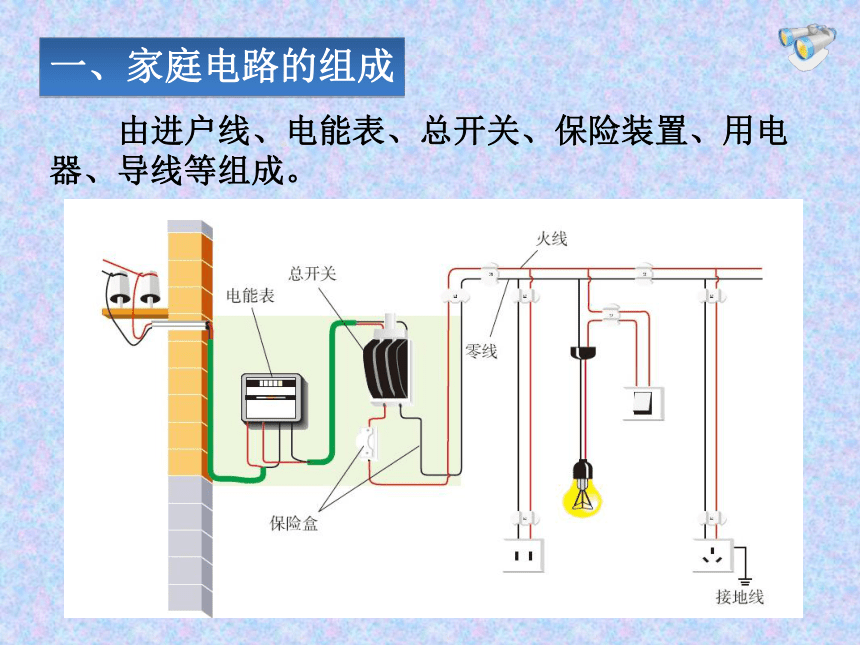

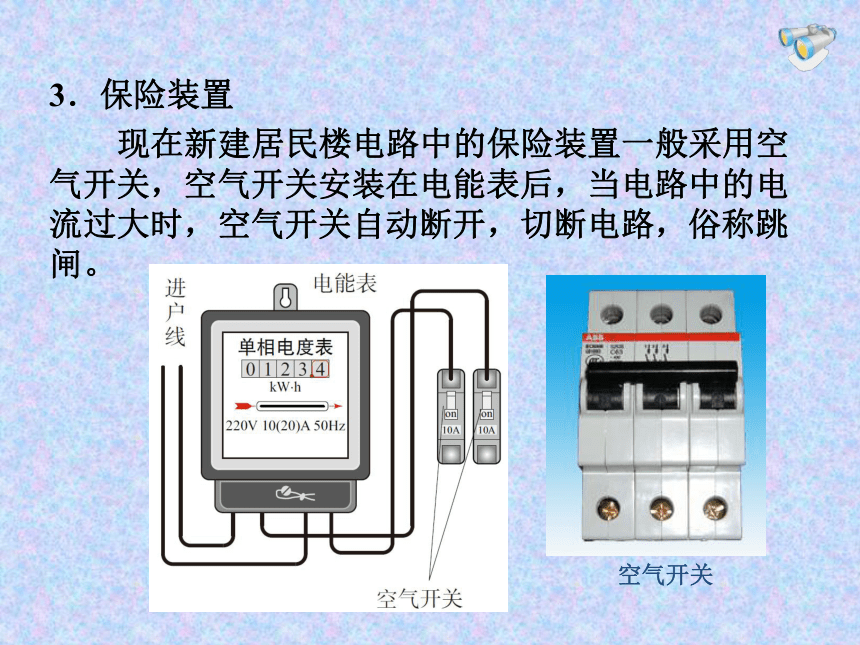

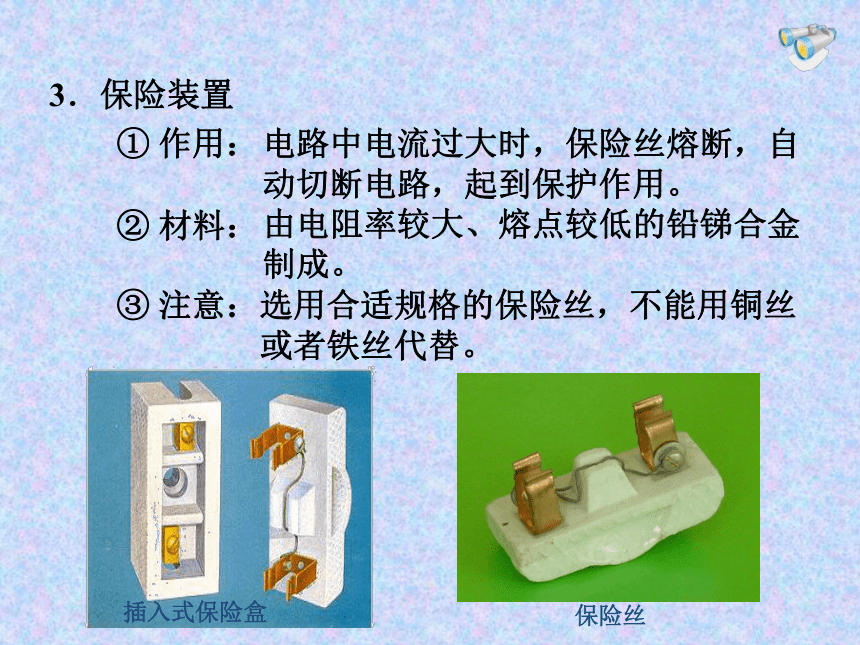

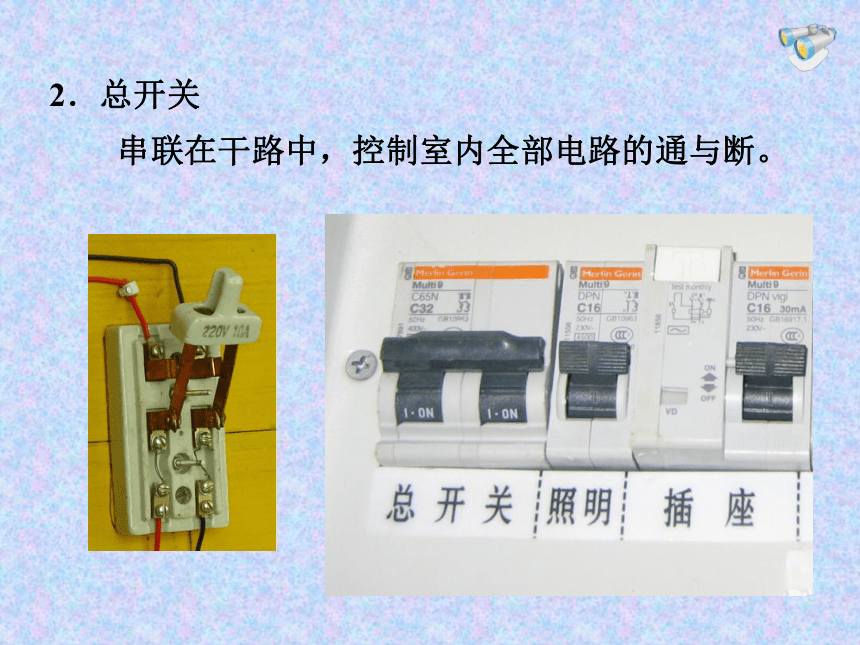

喻文杰 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成1．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用铜丝

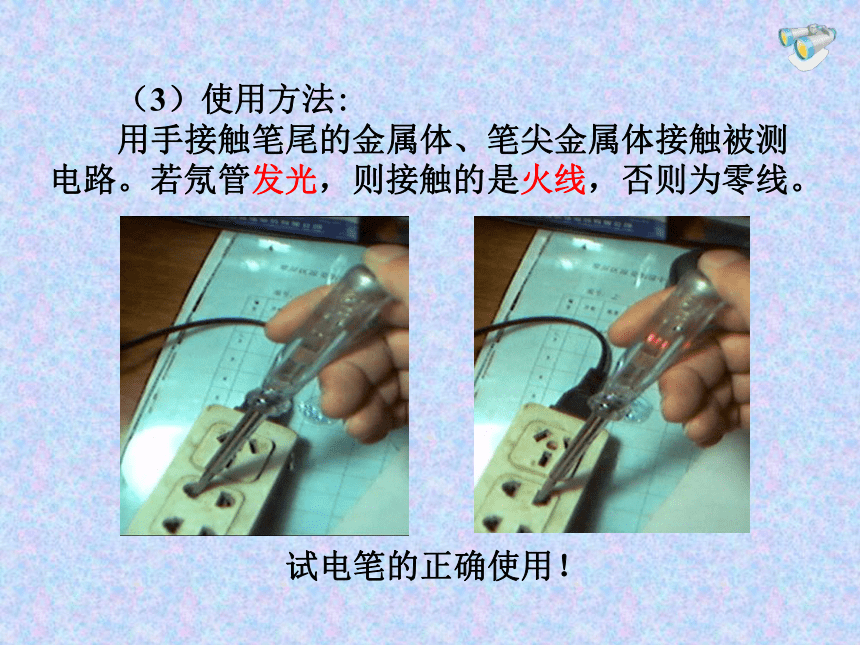

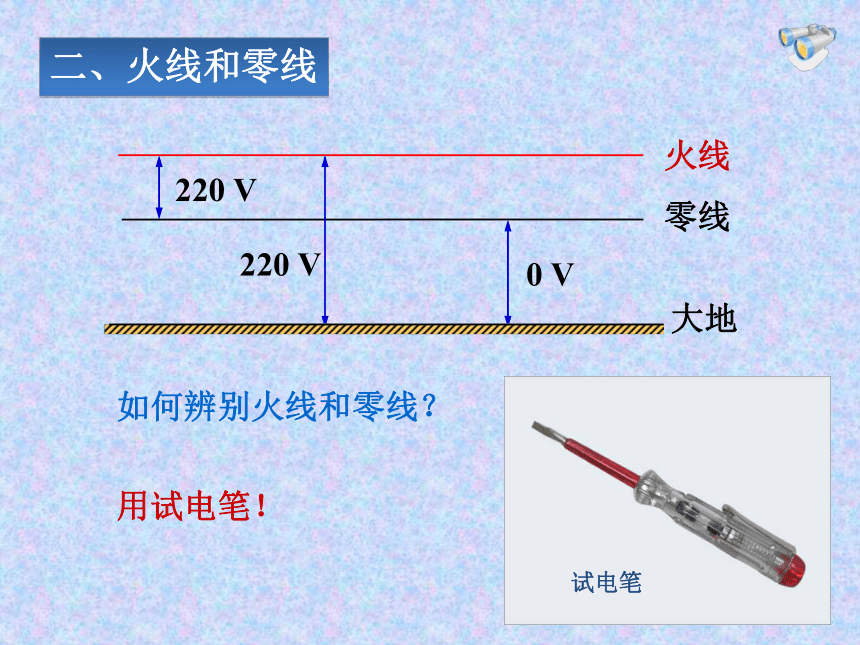

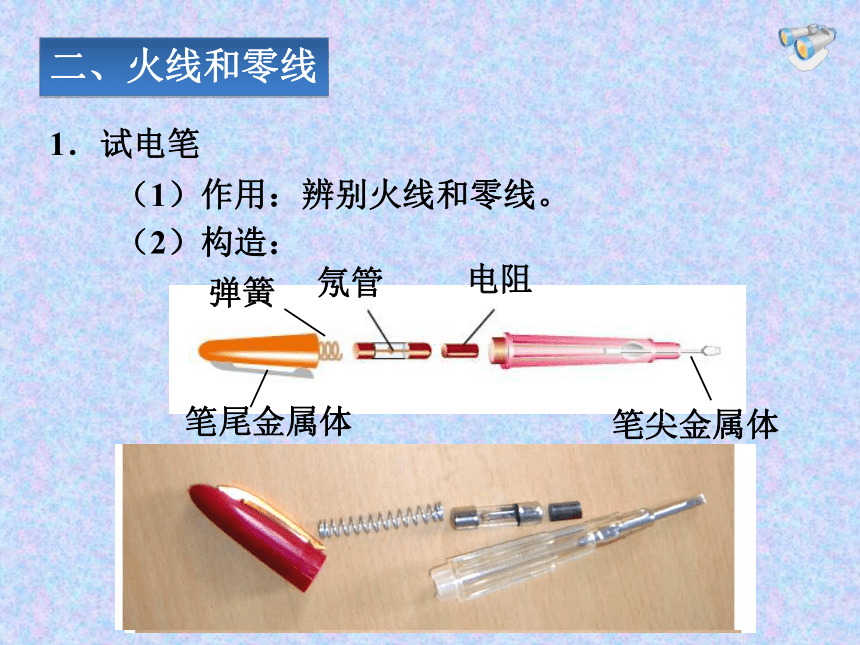

　　　　　　 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。保险丝空气开关3．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地　　用试电笔！　　如何辨别火线和零线？二、火线和零线1．试电笔　　（1）作用：辨别火线和零线。　　（2）构造：二、火线和零线　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。　　试电笔的正确使用！错误的使用方法2．用电器与零线、火线的连接　　（1）各用电器（插座）并联在电路中。　　（2）控制用电器的开关要连接在火线和用电器之间。用学过的知识，你能解决吗？ 开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？电灯及其开关的接法 控制电灯的开关应与电灯串联，并且要接在火线上1．三线插头三孔插座三脚插头三、三线插头和漏电保护器三孔插座火线零线接地接线方式2．漏电保护器　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？空气开关的作用是：
1.高压自动断开
2.过流自动断开
3.带漏电保护的，漏电自动断开漏电保护器作用：主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。 双线触电单线触电低压触电两种类型的触电高压电弧触电高压触电高压跨步电压触电高压线安全用电的原则:不接触低压带电体。不靠近高压带电体，触电的急救 首先切断电源，然后进行抢救或灭火。生活用电常识家庭电路的组成火线和零线触电的类型触电的急救组成：电能表、总开关、保险盒、插座 和电灯等保险丝的作用空气开关——新型的保险装置火线和零线试电笔低压触电高压触电单线触电双线触电高压电弧触电高压跨步电压触电首先马上切断电源人工呼吸通知医务人员救护1、关于家庭电路，下列说法中不正确的是（ ）A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面C 2、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着D3、下列四种说法，符合安全用电的做法是（ ）A、两手同时解除火线和零线
B、插座安装过低，小孩玩耍时将小手指塞进插座
C、家用电器外壳加接地保护
D、人摆弄电器触到接火线的金属插头
E、用湿手去拔用电器的带电插头
F、在电线上晾晒衣物
G、将开关接在零线上
H、临时更换保险丝可以用铜丝代替
I、给电冰箱供电要使用三孔插座
J、用湿布擦正在工作的电视
K、在高压线下放风筝4、家庭电路里的用电器都是并联的，其原因是（ ）A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作5、自动空气开关的作用与下列哪个元件相同？（ ）A、电能表 B、插座 C、保险装置 D、普通开关6、如图所示的三孔插座，与孔①相连的是（ ）A、零线 B、火线 C、地线 D、以上三种都可以①7、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（ ）A、插座发生了短路 B、保险丝断了
C、使试用笔方法不正确 D、零线断了AD CCBC聪明的你一定要细心哟！ 8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是（ ）A、这是伪科学的欺骗行为
B、此人也许有不导电的特异功能
C、此人与大地之间一定有良好的绝缘
