2022—2023学年物理人教版九年级全一册第15章 电流和电路 巩固练习题（含答案）

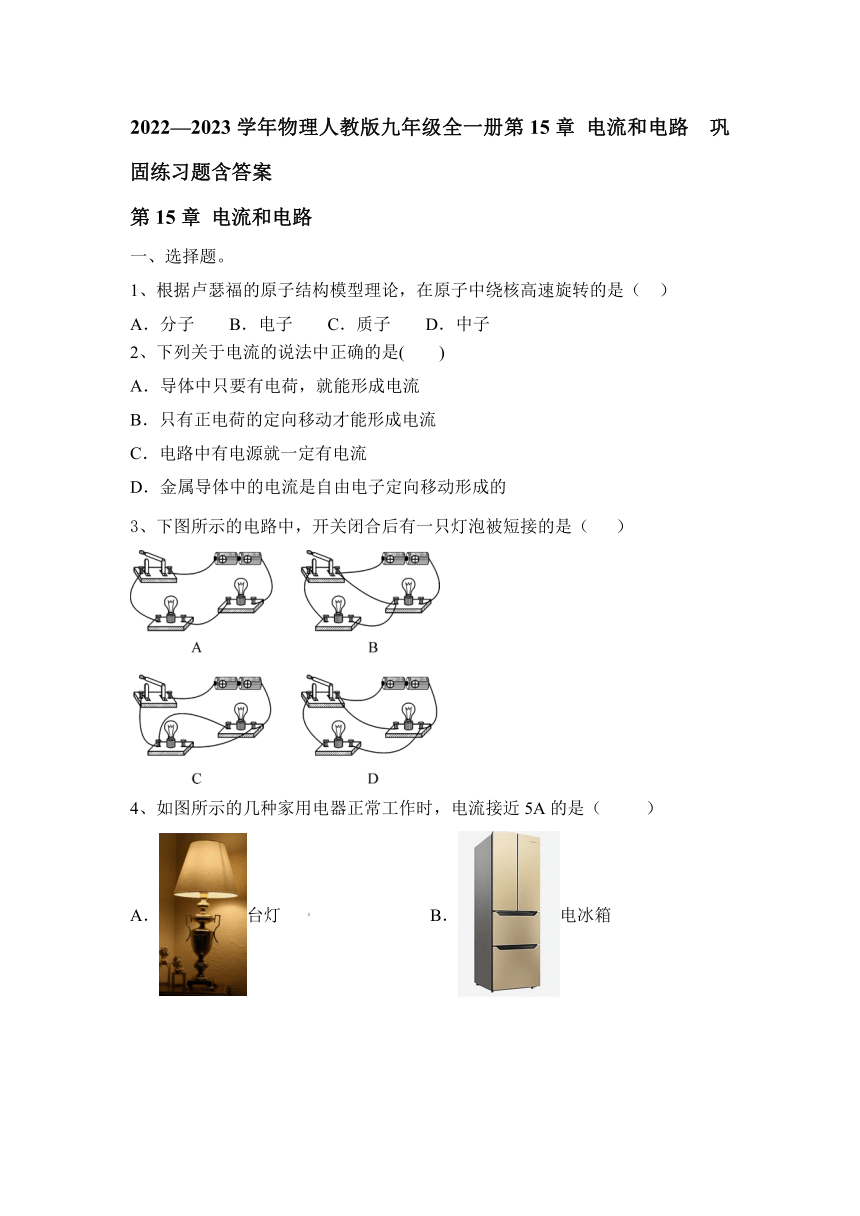

2022—2023学年物理人教版九年级全一册第15章 电流和电路 巩固练习题含答案
第15章 电流和电路
一、选择题。
1、根据卢瑟福的原子结构模型理论，在原子中绕核高速旋转的是（ ）
A．分子 B．电子 C．质子 D．中子
2、下列关于电流的说法中正确的是( )
A．导体中只要有电荷，就能形成电流
B．只有正电荷的定向移动才能形成电流
C．电路中有电源就一定有电流
D．金属导体中的电流是自由电子定向移动形成的
3、下图所示的电路中，开关闭合后有一只灯泡被短接的是（ ）
4、如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机

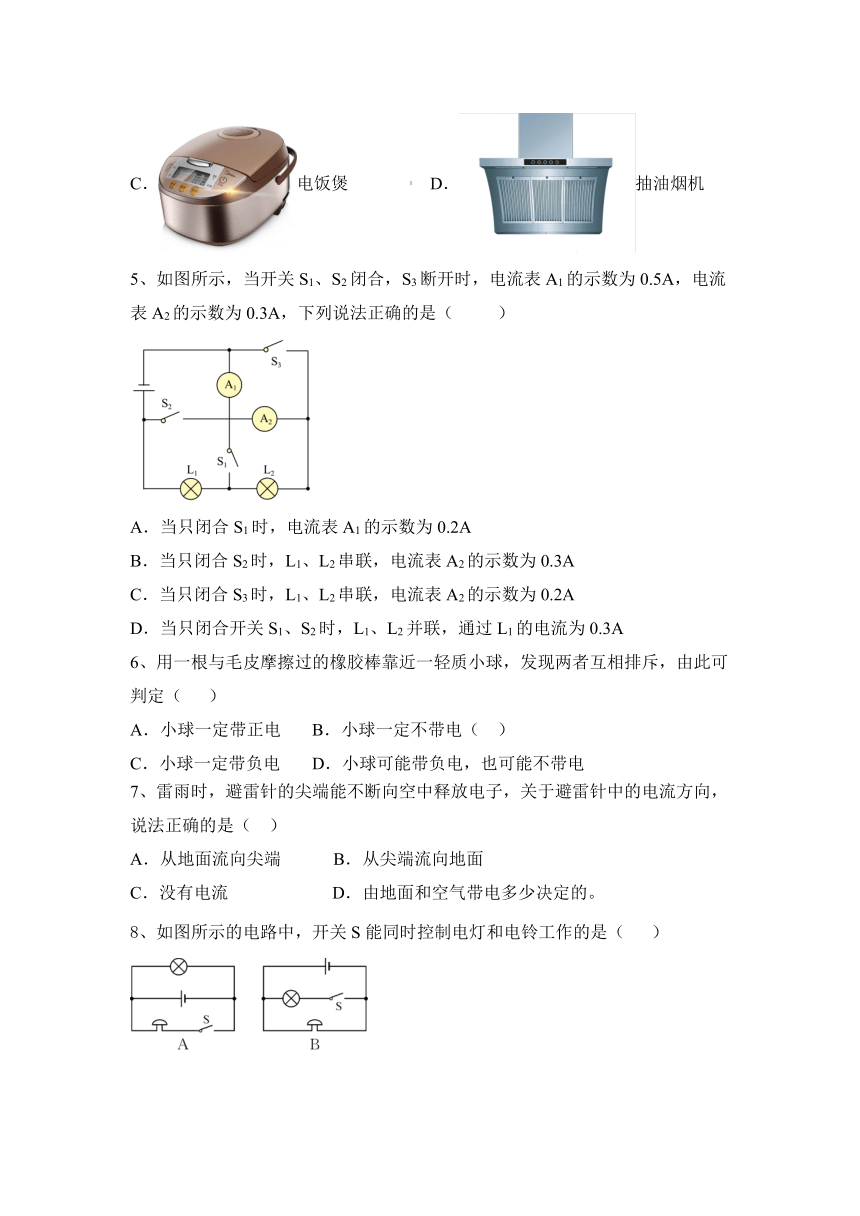

5、如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
6、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定（ ）
A．小球一定带正电 B．小球一定不带电（ ）
C．小球一定带负电 D．小球可能带负电，也可能不带电
7、雷雨时，避雷针的尖端能不断向空中释放电子，关于避雷针中的电流方向，说法正确的是（ ）
A．从地面流向尖端 B．从尖端流向地面
C．没有电流 D．由地面和空气带电多少决定的。
8、如图所示的电路中，开关S能同时控制电灯和电铃工作的是（ ）

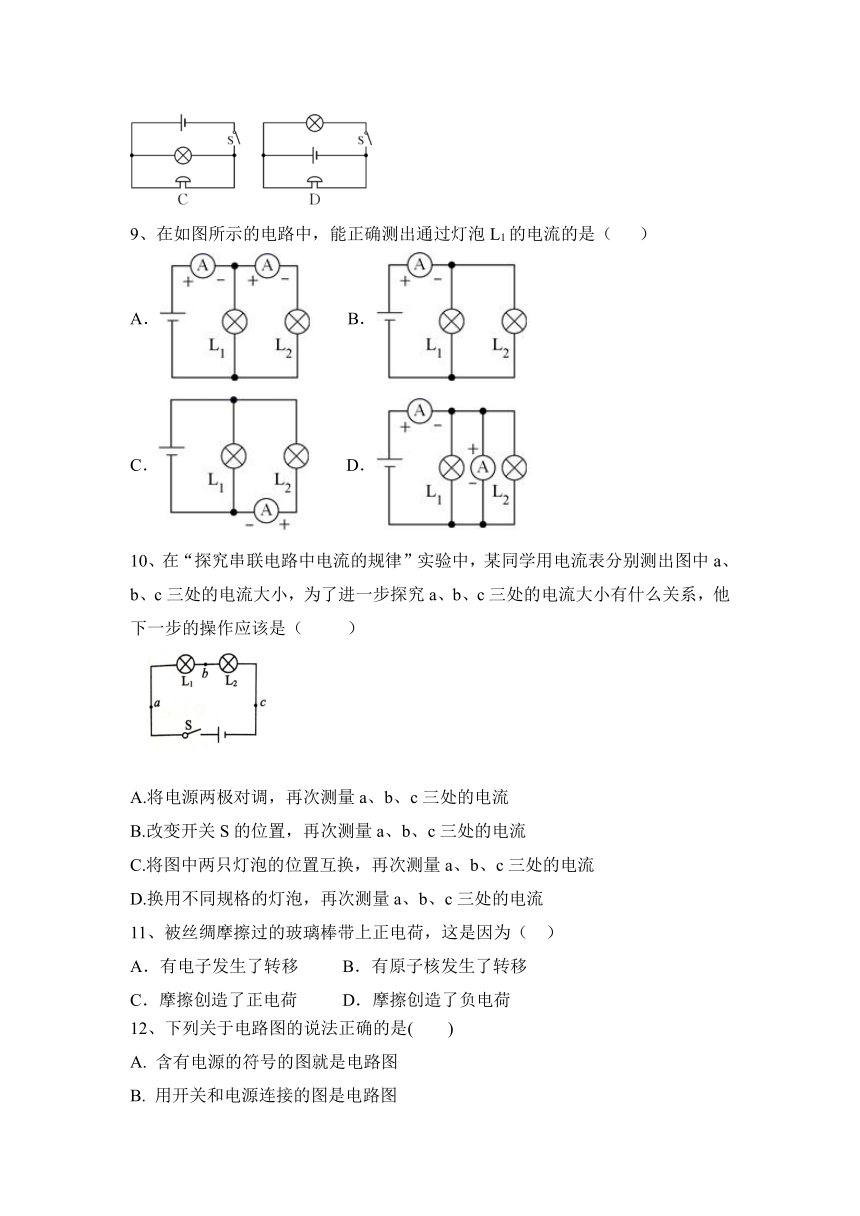

9、在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B．
C． D．
10、在“探究串联电路中电流的规律”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流
11、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A．有电子发生了转移 B．有原子核发生了转移
C．摩擦创造了正电荷 D．摩擦创造了负电荷
12、下列关于电路图的说法正确的是( 　)
A. 含有电源的符号的图就是电路图
B. 用开关和电源连接的图是电路图
C. 含有用电器的图是电路图
D. 用电路元件符号表示电路元件实物连接的图,叫做电路图

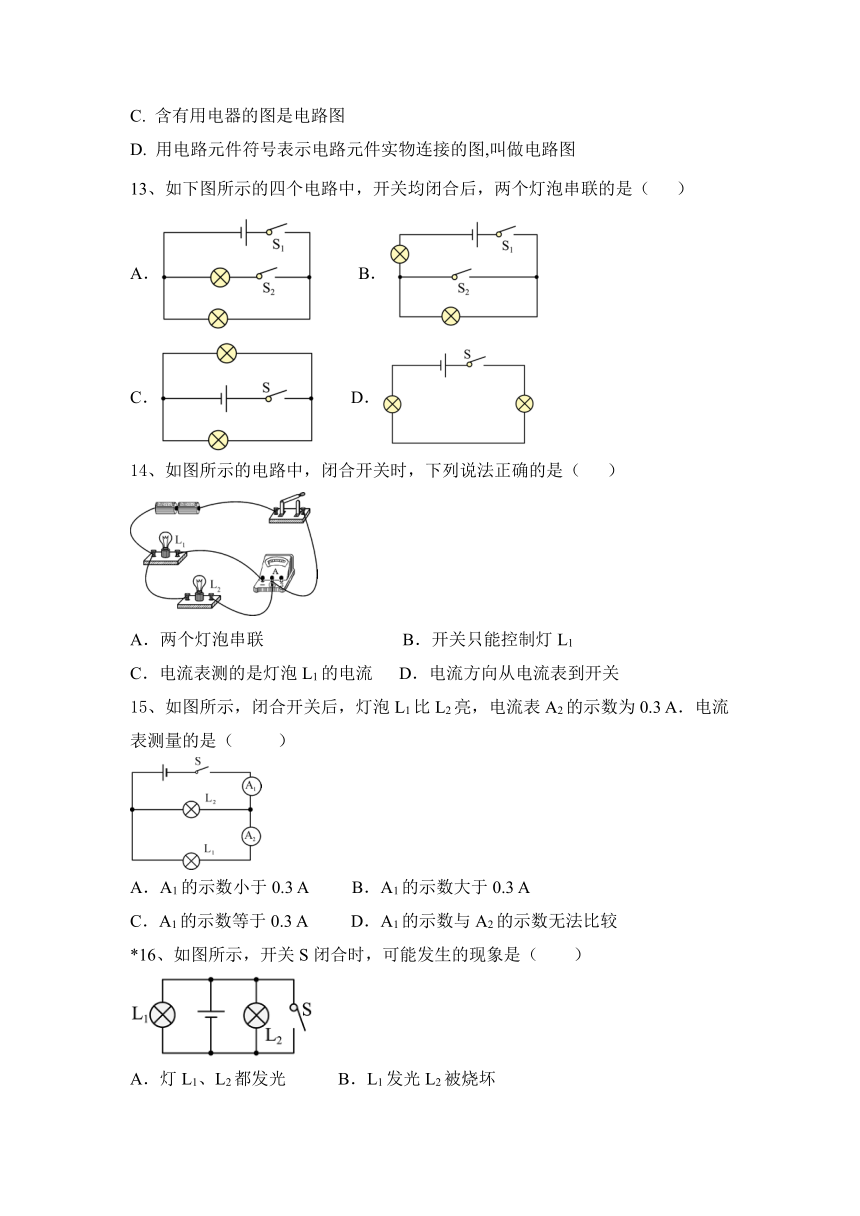

13、如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（ ）
A． B．
C． D．
14、如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联 B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流 D．电流方向从电流表到开关
15、如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A．电流表测量的是（ ）
A．A1的示数小于0.3 A B．A1的示数大于0.3 A
C．A1的示数等于0.3 A D．A1的示数与A2的示数无法比较
*16、如图所示，开关S闭合时，可能发生的现象是（　　）
A．灯L1、L2都发光 B．L1发光L2被烧坏
C．两灯都烧坏 D．两灯都不发光，电源被烧坏
二、填空题。

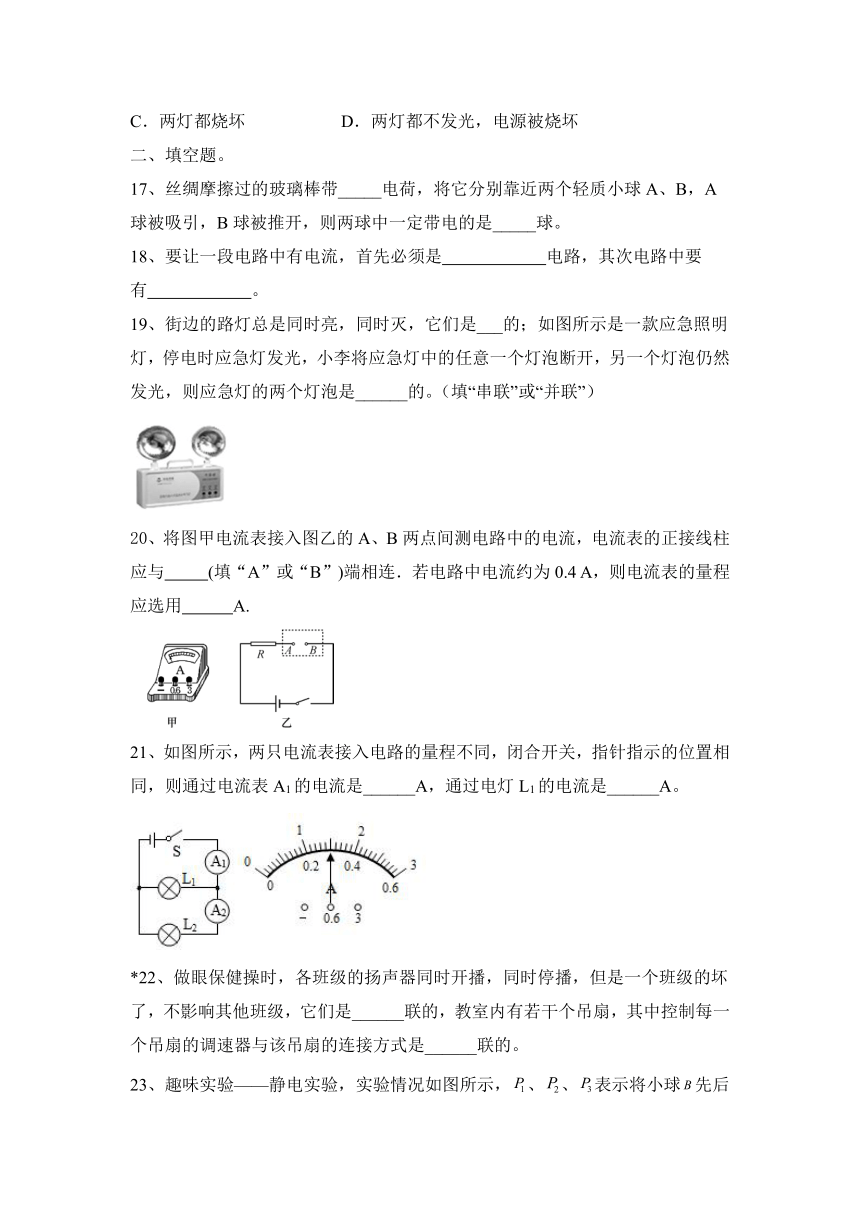

17、丝绸摩擦过的玻璃棒带_____电荷，将它分别靠近两个轻质小球A、B，A球被吸引，B球被推开，则两球中一定带电的是_____球。
18、要让一段电路中有电流，首先必须是　 　电路，其次电路中要有　 　。
19、街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
20、将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
21、如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
*22、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是______联的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是______联的。
23、趣味实验——静电实验，实验情况如图所示，、、表示将小球先后悬吊在距离球远近不同的位置：
①小球偏离竖直方向的原因是______ 。
②据图示情景，你还能得出的结论是______ 。
24、避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是
　 　体；若云层带正电，则电流的方向是　 　(选填“从云层到大地”或“从大地到云层”)。
25、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路．
三、作图题。
26、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。（________）
四、实验题。
27、如图所示，某公园有两个浏览点（用亭子表示），其浏览的入口和出口都已确定，请按以下要求设计浏览路线：
（1）游客由入口到出口，先后经过两个浏览点，请在图（a）中用笔画线画出浏览路线。
（2）游客由入口到出口，每次只经过其中任意一个浏览点，请在图（b）中用笔画线画出浏览路线。
由此联想到我们所学的电路知识，现有两只小灯泡和相应的电器元件，怎样连接使它们都亮起来？
【设计实验与进行实验】
请在图（c）和图（d）所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
（1）正确连接后闭合开关，灯泡不亮，请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ①
电池没电了 ②
（2）如图（e）所示，电路连接情况不可见。闭合开关，两只小灯泡同时发光；断开开关，两只小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
①操作方法：　 　；②判断方法：　 　。
28、小亮设计了如图甲所示电路来探究串、并联电路的电流规律。
（1）小亮连接电路时，若忘记了断开三个开关，可能将电流表_______烧坏，他要探究串联电路的电流规律，应将开关_________________（填三个开关的断开，闭合情况）。
（2）在探究串联电路的电流规律时，小亮发现两个灯泡的亮度不同，可能的原因是______________，发现其中两个电流表的指针偏转不同（实验前电流表指针已经调零），可能的原因是__________________。
（3）小亮要探究并联电路的电流规律，应将开关________________（填三个开关的断开、闭合情况），小亮观察到电流表A和电流表A1的指针偏转均如图乙所示，则电流表A2的示数应该是_______A。
（4）测量结束后，小亮又换用不同规格的灯泡进行多次实验，这样做的主要目的是__________________。
2022—2023学年物理人教版九年级全一册第15章 电流和电路 巩固练习题含答案
第15章 电流和电路
一、选择题。
1、根据卢瑟福的原子结构模型理论，在原子中绕核高速旋转的是（ ）
A．分子 B．电子 C．质子 D．中子
【答案】B
2、下列关于电流的说法中正确的是( )
A．导体中只要有电荷，就能形成电流
B．只有正电荷的定向移动才能形成电流
C．电路中有电源就一定有电流
D．金属导体中的电流是自由电子定向移动形成的
【答案】D
3、下图所示的电路中，开关闭合后有一只灯泡被短接的是（ ）
【答案】B
4、如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
【答案】C
5、如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
【答案】A
6、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定（ ）
A．小球一定带正电 B．小球一定不带电（ ）
C．小球一定带负电 D．小球可能带负电，也可能不带电
【答案】C
7、雷雨时，避雷针的尖端能不断向空中释放电子，关于避雷针中的电流方向，说法正确的是（ ）
A．从地面流向尖端 B．从尖端流向地面
C．没有电流 D．由地面和空气带电多少决定的。
【答案】B
8、如图所示的电路中，开关S能同时控制电灯和电铃工作的是（ ）
【答案】C
9、在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B．
C． D．
【答案】A
10、在“探究串联电路中电流的规律”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流
【答案】D
11、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A．有电子发生了转移 B．有原子核发生了转移
C．摩擦创造了正电荷 D．摩擦创造了负电荷
【答案】A
12、下列关于电路图的说法正确的是( 　)
A. 含有电源的符号的图就是电路图
B. 用开关和电源连接的图是电路图
C. 含有用电器的图是电路图
D. 用电路元件符号表示电路元件实物连接的图,叫做电路图
【答案】D
13、如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（ ）
A． B．
C． D．
【答案】D
14、如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联 B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流 D．电流方向从电流表到开关
【答案】C
15、如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A．电流表测量的是（ ）
A．A1的示数小于0.3 A B．A1的示数大于0.3 A
C．A1的示数等于0.3 A D．A1的示数与A2的示数无法比较
【答案】B
*16、如图所示，开关S闭合时，可能发生的现象是（　　）
A．灯L1、L2都发光 B．L1发光L2被烧坏
C．两灯都烧坏 D．两灯都不发光，电源被烧坏
【答案】D
二、填空题。
17、丝绸摩擦过的玻璃棒带_____电荷，将它分别靠近两个轻质小球A、B，A球被吸引，B球被推开，则两球中一定带电的是_____球。
【答案】正 B
18、要让一段电路中有电流，首先必须是　 　电路，其次电路中要有　 　。
【答案】闭合 电源
19、街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
【答案】并联 并联
20、将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
【答案】A 0～0.6
21、如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
【答案】1.5 1.2
*22、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是______联的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是______联的。
【答案】并联 串联
23、趣味实验——静电实验，实验情况如图所示，、、表示将小球先后悬吊在距离球远近不同的位置：
①小球偏离竖直方向的原因是______ 。
②据图示情景，你还能得出的结论是______ 。
【答案】同种电荷相互排斥 电荷间的距离越大，其相互间的作用力越小
24、避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是
　 　体；若云层带正电，则电流的方向是　 　(选填“从云层到大地”或“从大地到云层”)。
【答案】导 从云层到大地
25、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路．
【答案】S1、S3 S2 S2、S3
三、作图题。
26、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。（________）
【答案】如图所示：
四、实验题。
27、如图所示，某公园有两个浏览点（用亭子表示），其浏览的入口和出口都已确定，请按以下要求设计浏览路线：
（1）游客由入口到出口，先后经过两个浏览点，请在图（a）中用笔画线画出浏览路线。
（2）游客由入口到出口，每次只经过其中任意一个浏览点，请在图（b）中用笔画线画出浏览路线。
由此联想到我们所学的电路知识，现有两只小灯泡和相应的电器元件，怎样连接使它们都亮起来？
【设计实验与进行实验】
请在图（c）和图（d）所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
（1）正确连接后闭合开关，灯泡不亮，请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ①
电池没电了 ②
（2）如图（e）所示，电路连接情况不可见。闭合开关，两只小灯泡同时发光；断开开关，两只小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
①操作方法：　 　；②判断方法：　 　。
【答案】如图所示：
（1）①换导线；②换新电池；
（2）①拧去一只灯泡，闭合开关；②若另一只灯仍发光，则两灯并联；若另一只灯熄灭，则两灯串联。
28、小亮设计了如图甲所示电路来探究串、并联电路的电流规律。
（1）小亮连接电路时，若忘记了断开三个开关，可能将电流表_______烧坏，他要探究串联电路的电流规律，应将开关_________________（填三个开关的断开，闭合情况）。
（2）在探究串联电路的电流规律时，小亮发现两个灯泡的亮度不同，可能的原因是______________，发现其中两个电流表的指针偏转不同（实验前电流表指针已经调零），可能的原因是__________________。
（3）小亮要探究并联电路的电流规律，应将开关________________（填三个开关的断开、闭合情况），小亮观察到电流表A和电流表A1的指针偏转均如图乙所示，则电流表A2的示数应该是_______A。
（4）测量结束后，小亮又换用不同规格的灯泡进行多次实验，这样做的主要目的是__________________。
【答案】（1）A S2闭合，S1、S3断开
（2）两个灯泡的规格不同 电流表选择的量程不同
（3）S1、S3闭合，S2断开 0.8
（4）使实验结论具有普遍性
