一、填空题

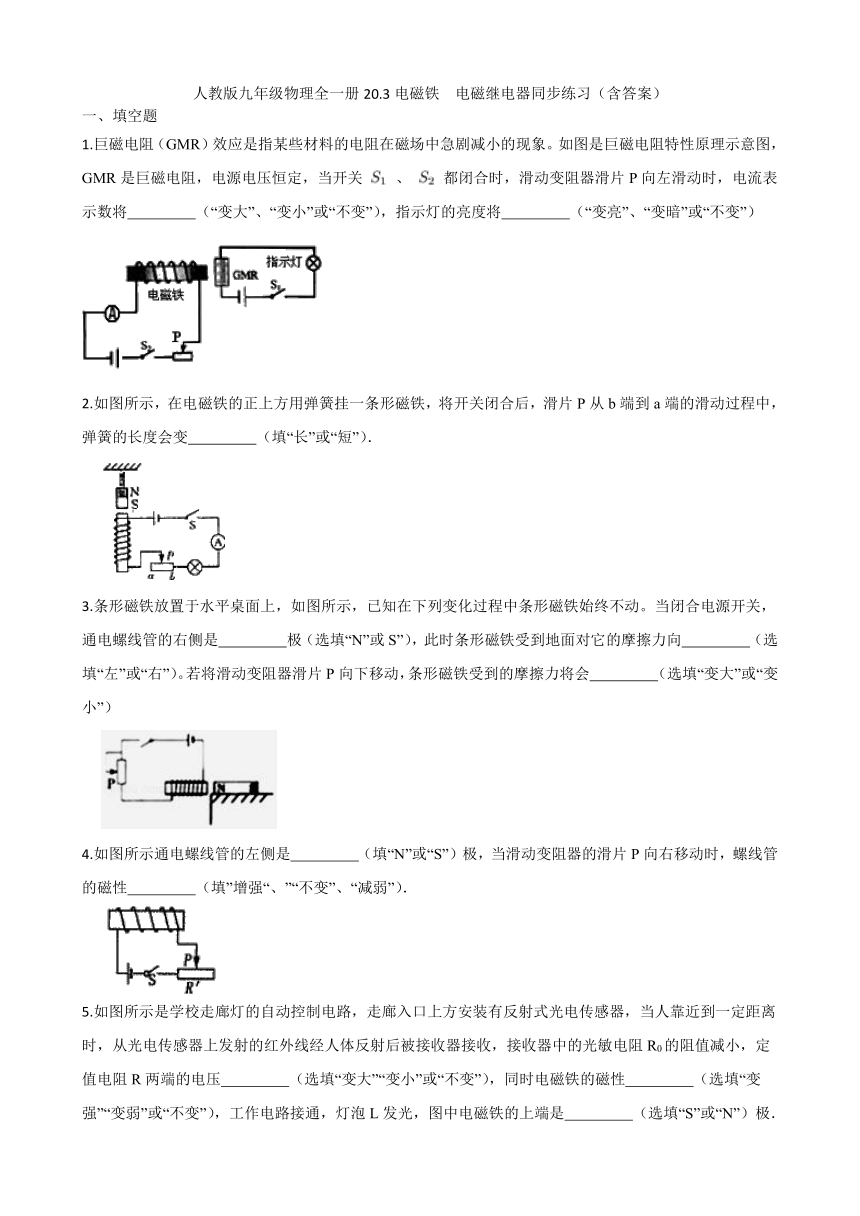

1.巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象。如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关 、 都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将　 　（“变大”、“变小”或“不变”），指示灯的亮度将　 　（“变亮”、“变暗”或“不变”）
2.如图所示，在电磁铁的正上方用弹簧挂一条形磁铁，将开关闭合后，滑片P从b端到a端的滑动过程中，弹簧的长度会变　 　（填“长”或“短”）．
3.条形磁铁放置于水平桌面上，如图所示，已知在下列变化过程中条形磁铁始终不动。当闭合电源开关，通电螺线管的右侧是　 　极（选填“N”或S”），此时条形磁铁受到地面对它的摩擦力向　 　（选填“左”或“右”）。若将滑动变阻器滑片P向下移动，条形磁铁受到的摩擦力将会　 　（选填“变大”或“变小”）
4.如图所示通电螺线管的左侧是　 　（填“N”或“S”）极，当滑动变阻器的滑片P向右移动时，螺线管的磁性　 　（填”增强“、”“不变”、“减弱”）．

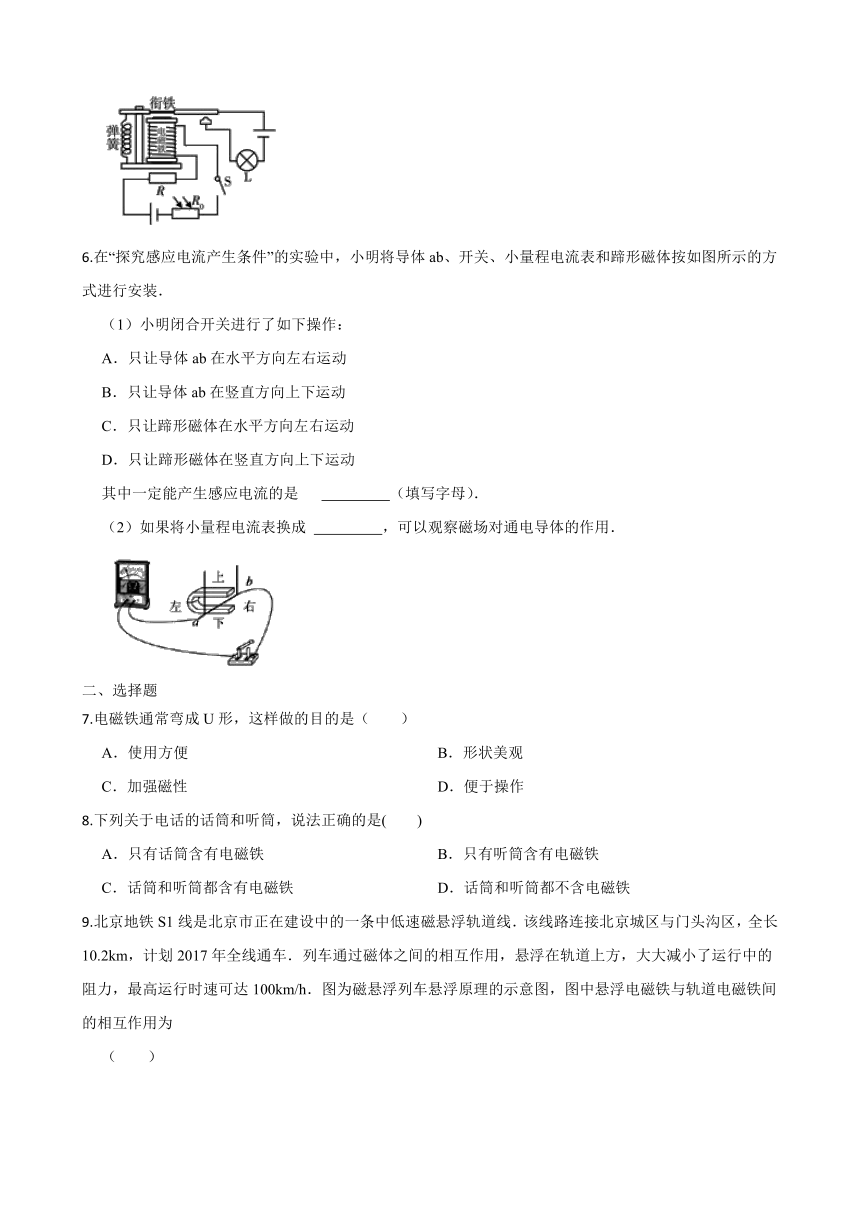

5.如图所示是学校走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0的阻值减小，定值电阻R两端的电压　 　（选填“变大”“变小”或“不变”），同时电磁铁的磁性　 　（选填“变强”“变弱”或“不变”），工作电路接通，灯泡L发光，图中电磁铁的上端是　 　（选填“S”或“N”）极．
6.在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装．
（1）小明闭合开关进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是　 　 　（填写字母）．
（2）如果将小量程电流表换成 　 　，可以观察磁场对通电导体的作用．

二、选择题
7.电磁铁通常弯成U形，这样做的目的是（　　）
A．使用方便 B．形状美观
C．加强磁性 D．便于操作
8.下列关于电话的话筒和听筒，说法正确的是(　　)
A．只有话筒含有电磁铁 B．只有听筒含有电磁铁
C．话筒和听筒都含有电磁铁 D．话筒和听筒都不含电磁铁
9.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长10.2km，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达100km/h．图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为
（　　）
A．异名磁极相互吸引 B．同名磁极相互吸引
C．异名磁极相互排斥 D．同名磁极相互排斥
10.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是（　　）
A．条形磁铁受到向左的摩擦力 B．电磁铁左端为S极
C．条形磁铁所受摩擦力增大 D．条形磁铁与电磁铁相互吸引
11.城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心。为此,某同学设计了一种警示电路：在井口安装一环形灯L,井盖相当于开关S；正常情况下(S闭合),灯L不亮；一旦井盖丢失(S断开),灯L立即亮起,以警示行人。下图中电路符合要求的是(　　)
A．B．C． D．
12.如图所示，当滑动变阻器的滑片P向右移动时（　　）
A．悬挂磁铁的弹簧伸长
B．悬挂磁铁的弹簧缩短
C．悬挂磁铁的弹簧的长度不变
D．悬挂磁铁的弹簧可能伸长，可能缩短
13.如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引。请在图中画出螺线管的绕线；当滑动变阻器的滑片P由左端滑动时，左端磁铁所受的摩擦力将（　　）
A．变大 B．变小 C．不变 D．无法判断
14.如图是一种水位自动报警器的原理图。当水位到达金属块A时（一般水能导电），电路中（　　）
A．L1亮，L2不亮 B．L2亮，L1不亮
C．L1和L2都亮 D．L1和L2都不亮
15.下列装置中，没有用到电磁铁的是（　　）
A．电磁起重机 B．电磁继电器 C．电饭锅 D．电铃
16.小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论 {#mathmL#}{#/mathmL#} 探究的是（　　）
A．线圈匝数越多，磁性越强 B．线圈电流越大，磁性越强
C．拔出线圈中的铁钉，磁性变弱 D．改变电流方向，磁场方向改变
三、实验探究题
17.探究影响电磁铁磁性强弱的因素时，用相同的铁钉绕成了电磁铁AB，如图，回答下列问题：
（1）电磁铁磁性的强弱通过　 　来比较得出，这种实验方法是　 　法．
（2）观察到电磁铁B吸引大头针的数目均比A多，说明：　 　．
（3）向左调节滑动变阻器的滑片，电磁铁A吸引铁钉的数目增多，这一现象说明　 ．
答案
1.变大；变亮
2.长
3.S；右；变大
4.S；减弱
5.变大；变强；S
6.A、C；电源
7-16.C B D C B A A B C D
17.（1）吸引大头针的数量；转换
（2）电流相同时，线圈匝数越多，磁性越强
（3）线圈匝数一定时，电流越大，电磁铁磁性越强．
