《第三章　光和眼睛》测试卷
一、选择题(本大题共10小题，每小题3分，共30分)

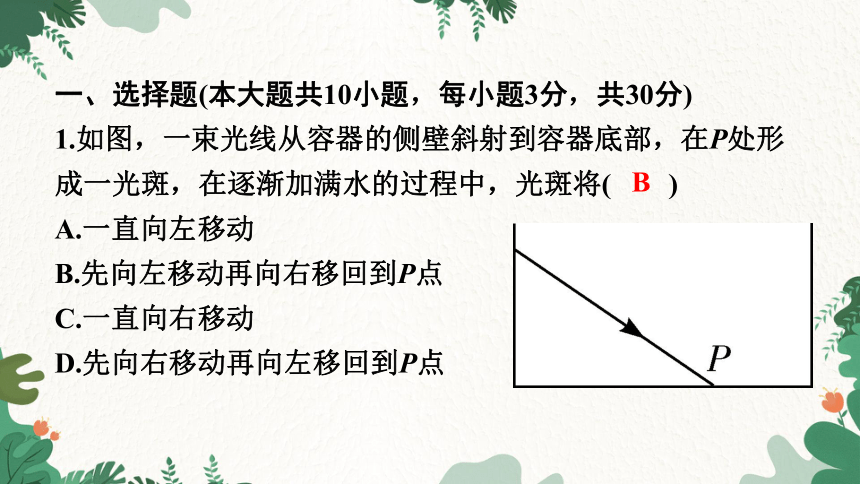

1.如图，一束光线从容器的侧壁斜射到容器底部，在P处形成一光斑，在逐渐加满水的过程中，光斑将( )
A.一直向左移动
B.先向左移动再向右移回到P点
C.一直向右移动
D.先向右移动再向左移回到P点
B
2.下列有关光现象的说法，正确的是( )
A.甲图，看到平面镜中的像时，射入眼睛中的光线是从像发出的
B.乙图，看到水中的鱼，发生了光的折射
C.丙图，手影的形成是由于光的反射
D.丁图，近视眼的晶状体折光能力太强，矫正的方法是戴合适度数的凸透镜
答案：B

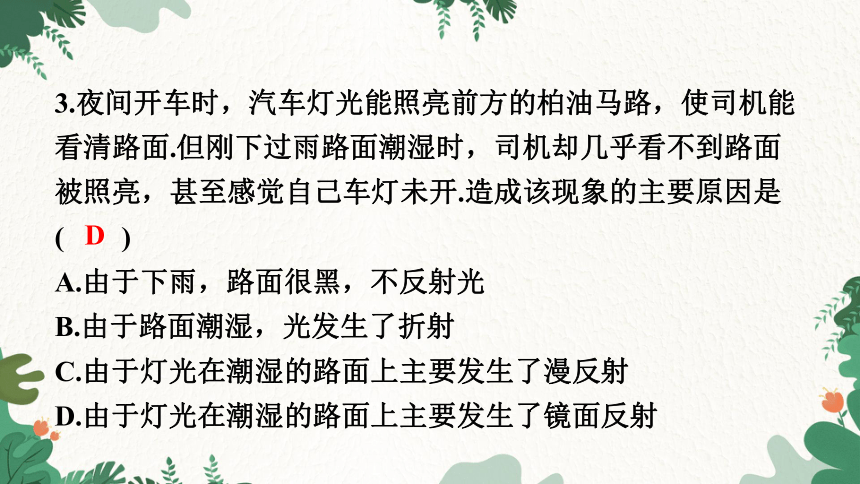

3.夜间开车时，汽车灯光能照亮前方的柏油马路，使司机能看清路面.但刚下过雨路面潮湿时，司机却几乎看不到路面被照亮，甚至感觉自己车灯未开.造成该现象的主要原因是( )
A.由于下雨，路面很黑，不反射光
B.由于路面潮湿，光发生了折射
C.由于灯光在潮湿的路面上主要发生了漫反射
D.由于灯光在潮湿的路面上主要发生了镜面反射
D
A B C D
4.如图是物体在平面镜中成像的情况，正确的是( )
C

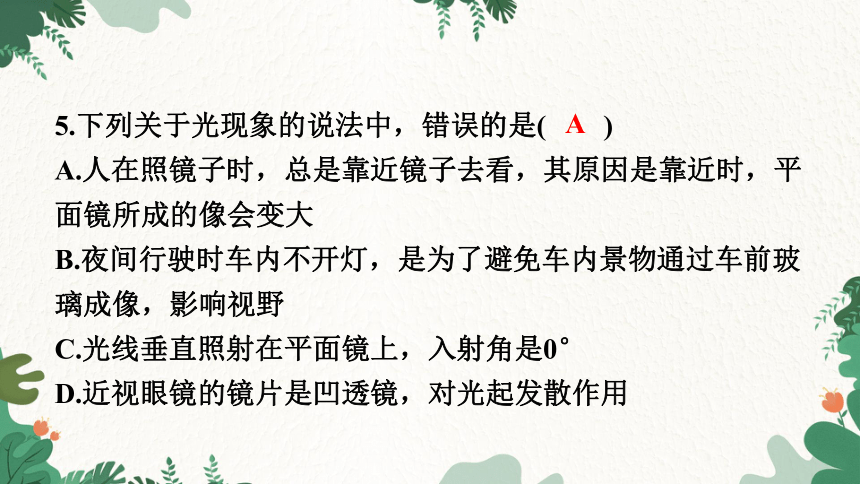

5.下列关于光现象的说法中，错误的是( )
A.人在照镜子时，总是靠近镜子去看，其原因是靠近时，平面镜所成的像会变大
B.夜间行驶时车内不开灯，是为了避免车内景物通过车前玻璃成像，影响视野
C.光线垂直照射在平面镜上，入射角是0°
D.近视眼镜的镜片是凹透镜，对光起发散作用
A
A B C D

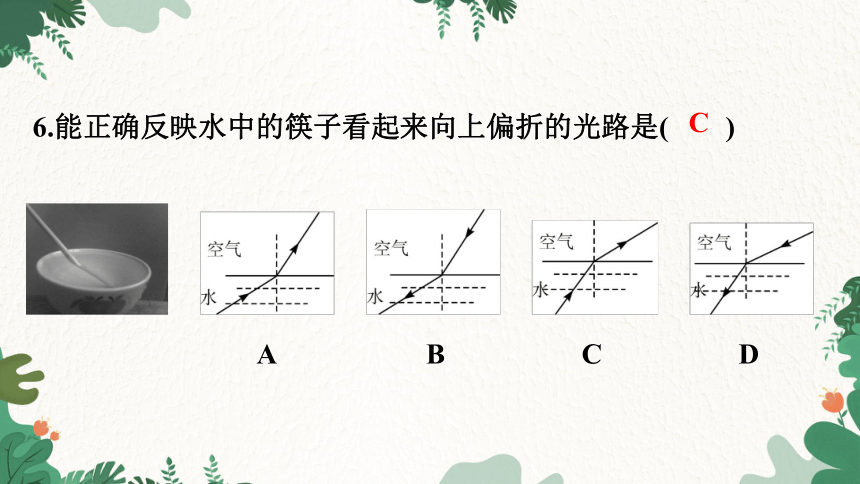

6.能正确反映水中的筷子看起来向上偏折的光路是( )
C

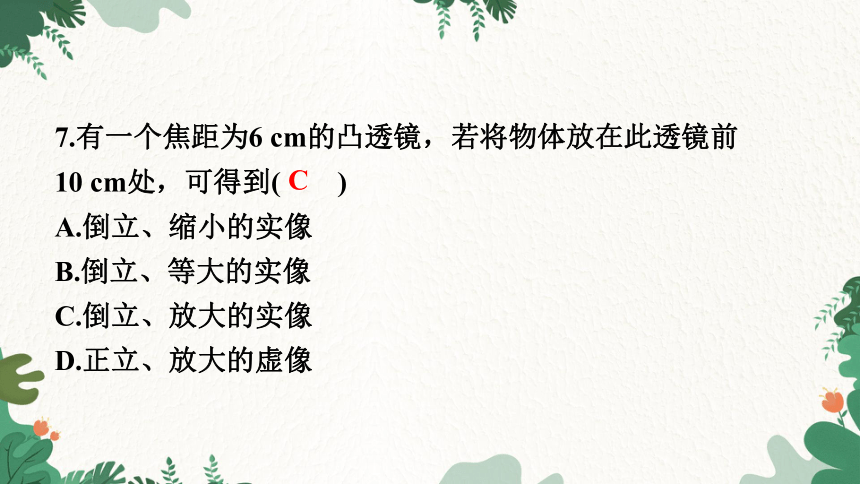

7.有一个焦距为6 cm的凸透镜，若将物体放在此透镜前10 cm处，可得到( )
A.倒立、缩小的实像　
B.倒立、等大的实像
C.倒立、放大的实像
D.正立、放大的虚像
C

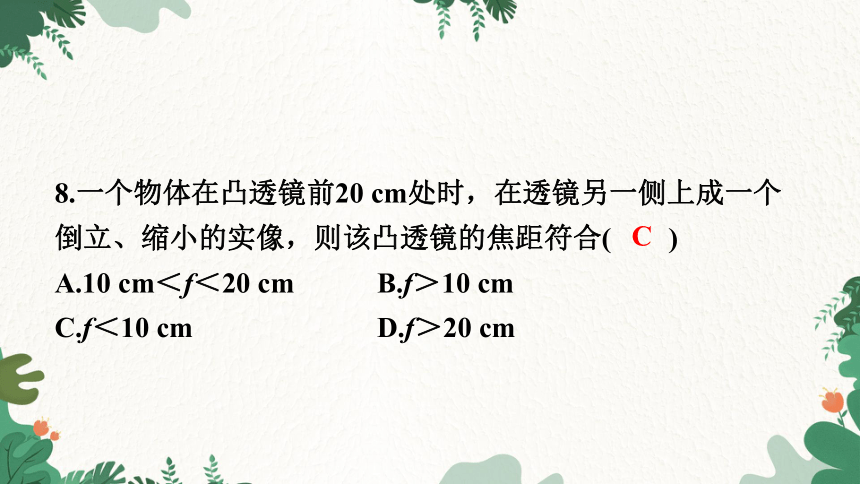

8.一个物体在凸透镜前20 cm处时，在透镜另一侧上成一个倒立、缩小的实像，则该凸透镜的焦距符合( )
A.10 cm＜f＜20 cm　 B.f＞10 cm　
C.f＜10 cm　 D.f＞20 cm
C
A.凸透镜的焦距可能是12 cm
B.光屏上成倒立、放大的实像
C.若将光屏和蜡烛对调，光屏上仍能成像
D.利用此透镜可以制成远视眼镜

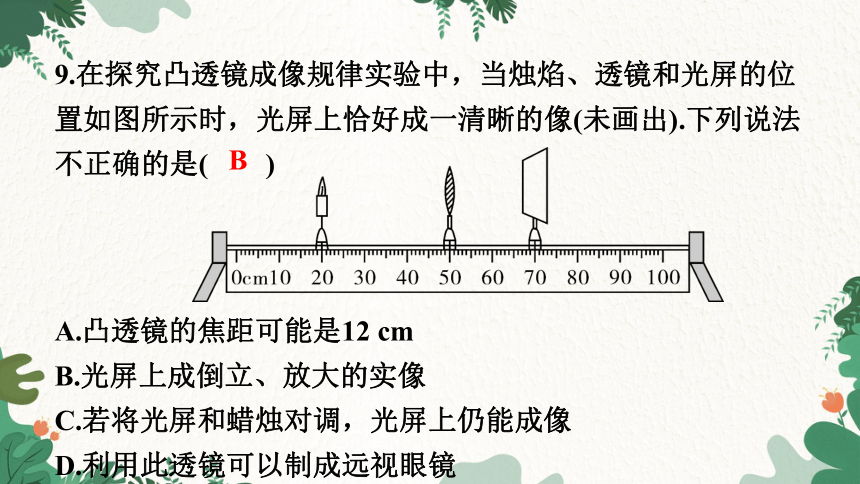

9.在探究凸透镜成像规律实验中，当烛焰、透镜和光屏的位置如图所示时，光屏上恰好成一清晰的像(未画出).下列说法不正确的是( )
B
A.近视眼，戴的是凹透镜
B.近视眼，戴的是凸透镜
C.远视眼，戴的是凹透镜
D.远视眼，戴的是凸透镜

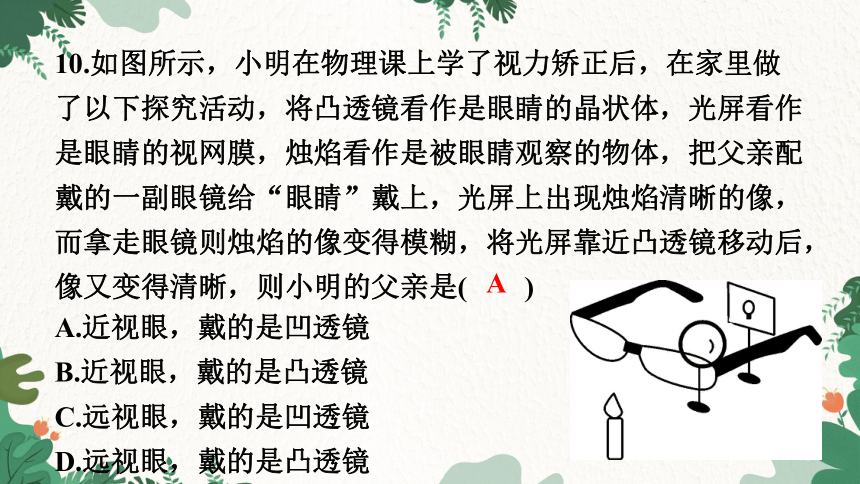

10.如图所示，小明在物理课上学了视力矫正后，在家里做了以下探究活动，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体，把父亲配戴的一副眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走眼镜则烛焰的像变得模糊，将光屏靠近凸透镜移动后，像又变得清晰，则小明的父亲是( )
A
二、填空题(本大题共6小题，每空1分，共18分)
11.光在同种均匀介质中沿　 　传播，在真空中的传播速度为　 　m/s，光年是　 　单位.
12.彩虹属于光的　 　现象.雨后初晴的夜晚，地上有积水，当我们迎着月光走时，地上发亮处是　 　；背着月光走时地上较暗处是　 　.
　积水　
　积水　
　折射　
　长度　
　3×108　
　直线　
13.墨子是我国古代著名的思想家、科学家，他在两千多年前做的小孔成像实验，就是由于光　 　形成的
　 　(选填“虚”或“实”)像，像的形状与小孔形状
　 　(选填“无关”或“有关”).
　无关　
　实　
　沿直线传播　
14.如图所示，用激光笔从容器左侧某一高度斜射入一束激光，在容器底部产生一个光斑O，这束激光在水面发生偏折，折射角　 　(选填“大于”“小于”或“等于”)入射角.保持激光笔不动，逐渐向容器中加水，则光斑向　 　(选填“左”或“右”)移动.若保持水面和入射点不变，将激光笔逆时针旋转，则光斑向　 　(选填“左”或“右”)移动.
　右　
　左　
　小于　
15.如图所示，在光屏上接收到了清晰的倒立、　 　的实像.若保持蜡烛和凸透镜位置不动，更换一个焦距更小的凸透镜，会聚能力变　 　(选填“强”或“弱”)，光屏上的像变模糊.要使像重新变清晰，可将光屏向　 　(选填“左”或“右”)调节.
　左　
　强　
　放大　
16.眼球的结构类似于　 　(选填“照相机”“幻灯机”或“放大镜”).显微镜可以帮助我们看清肉眼看不清的微小物体，如动植物的细胞，显微镜目镜的成像原理与 _
相似.凹面镜对光有　 　(选填“会聚”或“发散”)作用.
　会聚　
放大镜
　照相机　
三、作图题(本大题共6小题，每图3分，共21分)
17.用平面镜使光线L沿水平方向传播，请用作图法画出平面镜.
　如图所示：　
　答案图　
18.完成如图所示的光路图，画出反射光线及折射光线的大致方向，并标出折射角r.
　如图所示：　
　答案图　
19.作出点光源S通过平面镜照亮A点的光路.
　如图所示：　
　答案图　
20.如图所示，作出物体AB在平面镜中所成的像A'B'(保留作图痕迹).
　如图所示：　
　答案图　
21.如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整.
　如图所示：　
　答案图　
22.如图所示，请画出入射光线a、b、c经过透镜后的折射光线.
　如图所示：　
　答案图　
A.将一块薄玻璃板竖直立在铺有白纸的水平桌面上；
B.取两支相同的蜡烛A和蜡烛B，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板后所成的像完全重合，并用笔在白纸上标记出蜡烛A和蜡烛B的位置；
C.多次改变蜡烛A的位置，重复前面的步骤；
D.用刻度尺分别测量蜡烛A和蜡烛B到玻璃板的距离.
四、实验题(本大题共3小题，每空1分，共21分)
23.小明同学进行探究“平面镜成像特点”的实验.实验步骤如下：
在此实验中：
(1)用玻璃板代替平面镜，主要是利用玻璃透光的特点，便于确定　 　的位置.
(2)实验中用两段相同的蜡烛是为了比较像与物的　 _　关系.
(3)当蜡烛A的位置改变时，蜡烛A的像大小　 　(选填“变”或“不变”).
　不变　
　大小
　像　
(4)实验中他发现无论怎样移动玻璃板后面的蜡烛，都不能与放在玻璃板前的蜡烛的像完全重合，其原因可能是
　 　.
(5)细心的小明透过玻璃观察蜡烛的像时，看到像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因
是　 　.
　玻璃板较厚，前后两个反射面均会成像　
　玻璃板与纸面不垂直　
(6)为探究平面镜所成的像是实像还是虚像，将一块不透明的白板竖放在玻璃板与蜡烛B之间，从蜡烛A侧观察，仍能看到蜡烛A的像，说明平面镜所成的像是由光的反射形成的，
　 　(选填“能”或“不能”)用光屏接收到蜡烛A的像，由此说明平面镜成的像是　 　像.
(7)实验得到的结论是平面镜所成像的大小与物体大小
　 　，像和物体的连线与镜面　 　.
　垂直　
　相等　
　虚　
　不能　
24.在探究凸透镜成像的规律时，如图甲所示，将凸透镜A固定在光具座上35 cm刻度线处，将点燃的蜡烛放置在光具座上5 cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像.由凸透镜A成像中物距和像距的变化关系作出如图乙所示的图象，接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B，并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
(1)请根据上述实验现象和凸透镜成像的规律判断：凸透镜A的焦距是　 　cm，凸透镜A的焦距　 　(选填“大于”“小于”或“等于”)凸透镜B的焦距.
　小于　
　10　
(2)在图甲中，保持凸透镜不动，把蜡烛向右移动5 cm，要想在光屏上再次得到清晰的像，应该把光屏向　 　(选填“左”或“右”)移动一段距离，像将　 　(选填“变大”“变小”或“不变”).
　变大　
　右　
(3)图丙所示的实验现象可以说明　 　(选填“照相机”“幻灯机”或“放大镜”)的成像特点.若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛　 　(选填“靠近”或“远离”)凸透镜，则又能在光屏上看到烛焰清晰的像.
　靠近　
　幻灯机　
(1)小伟在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、光屏的中心在同一水平直线上，这样做的目的是　 　.
25.小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10 cm.
　使像成在光屏中央　
(2)实验过程中，凸透镜始终固定在光具座50 cm刻度线处.当蜡烛距离凸透镜15 cm时，移动光屏，可在光屏上得到一个倒立、　 　(选填“放大”“等大”或“缩小”)的实像.
　放大　
(3)接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向 _　(选填“靠近”或“远离”)透镜方向移动，此时的像与步骤(2)中的像相比，大小将变　 　.
　小　
靠近
(4)如图乙所示，小伟将蜡烛固定在光具座10 cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是　 　(选填“放大镜”“投影仪”或“照相机”).小伟发现，随着蜡烛燃烧变短，烛焰在光屏上的像会向　 　移动.
　上　
　照相机　
(1)小明想知道实验中某块透镜的焦距，做了图甲所示的实验，镜面垂直于阳光，在透镜下面放上白纸(白纸与透镜平行)，测出透镜与白纸间的距离s与对应的白纸被烤焦的时间t，绘出图乙所示的图象，可判断该透镜的焦距f为　 　cm.
五、综合能力题(每空2分，共10分)
26.在某次探究凸透镜成像规律的实验中.
　12　
(2)如果实验中固定好透镜和蜡烛后，发现无论如何移动光屏，光屏上只有一个与透镜大小几乎相同的光斑，其原因可能
是　 　.
(3)如图丙所示，当把一块焦距为15 cm的凸透镜固定在50 cm 刻度线位置，蜡烛固定在15 cm刻度线位置时，光屏应在
　 　(选填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内左右移动，才能在光屏上得到清晰的实像.
　Ⅱ　
　蜡烛在焦点处　
(4)实验过程中，燃烧的蜡烛在不断缩短，导致烛焰的像不在光屏的中央，为了使其能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：
　 　.
　向下调整光屏(或“向下调整凸透镜”)　
(5)在露天电影走进社区的活动中，准备放映时，发现画面小于整个屏幕，为了使画面占满整个屏幕，如果你是放映员应将　 　(选填字母).
A.放映机靠近屏幕，同时要减小镜头和胶片间的距离　
B.放映机远离屏幕，同时要减小镜头和胶片间的距离
C.放映机靠近屏幕，同时要增大镜头和胶片间的距离　
D.放映机远离屏幕，同时要增大镜头和胶片间的距离
　B　
