《第十五章　电能与电功率》复习
第十五章　电能与电功率

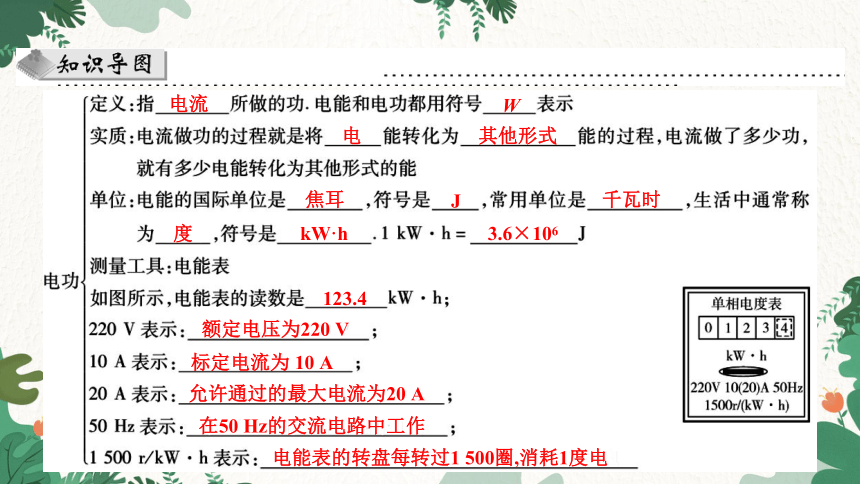

知识导图
复习精炼
电流
W
电
其他形式
焦耳
J
千瓦时
度
kW·h
3.6×106
123.4
额定电压为220 V
标定电流为 10 A
允许通过的最大电流为20 A
在50 Hz的交流电路中工作
电能表的转盘每转过1 500圈,消耗1度电

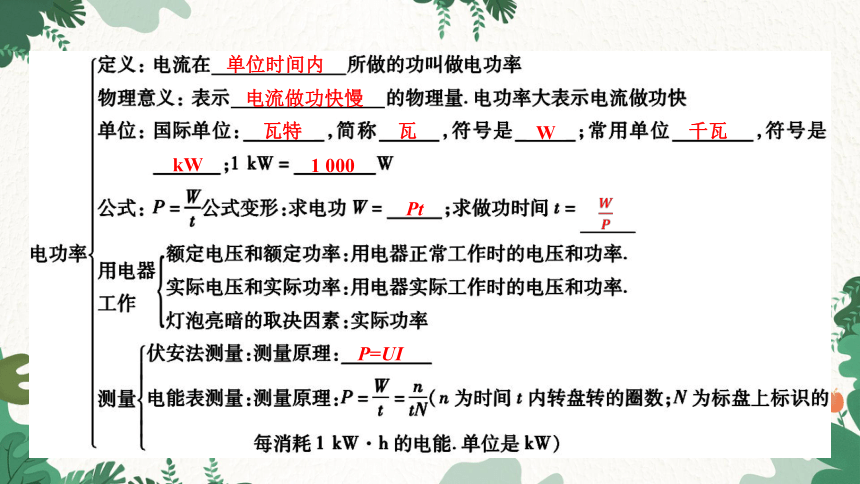

单位时间内
电流做功快慢
瓦特
瓦
W
千瓦
kW
1 000
Pt

P=UI

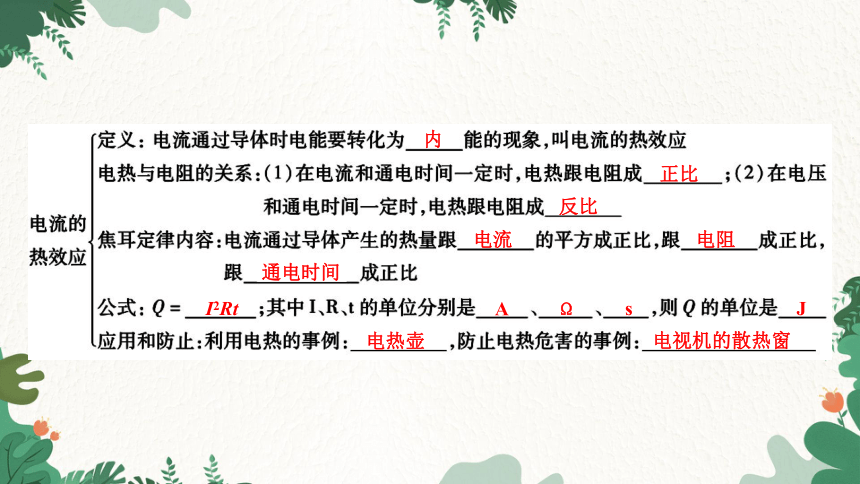

内
正比
反比
电流
电阻
通电时间
I2Rt
A
Ω
s
J
电热壶
电视机的散热窗

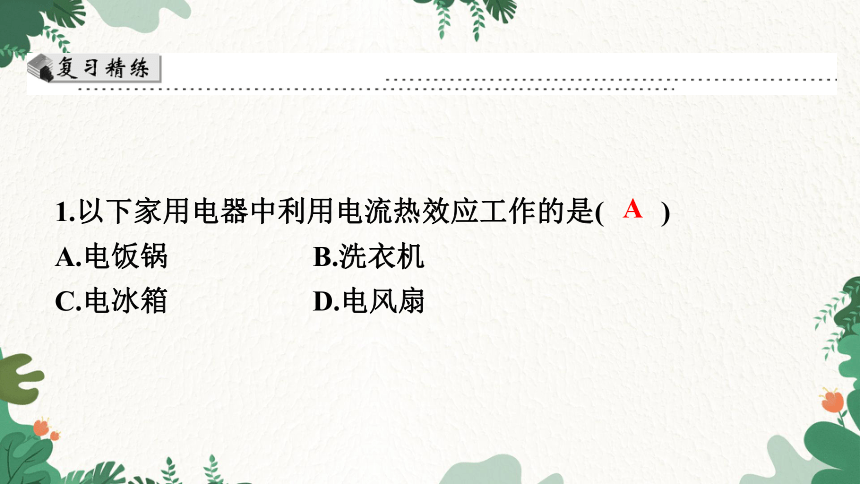

1.以下家用电器中利用电流热效应工作的是( )
A.电饭锅　　　　 B.洗衣机　　　
C.电冰箱　　　　 D.电风扇
A

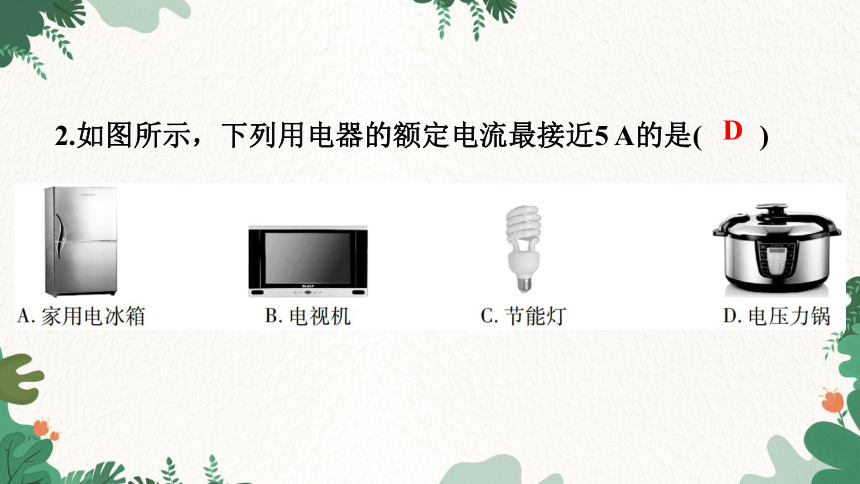

2.如图所示，下列用电器的额定电流最接近5 A的是( )
D
A.4 mm2 B.6 mm2 C.2.5 mm2 D.10 mm2

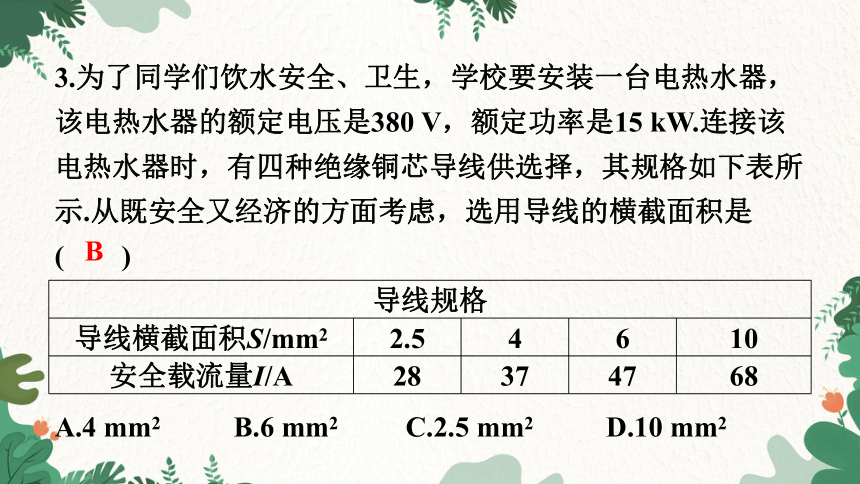

3.为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW.连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示.从既安全又经济的方面考虑，选用导线的横截面积是( )
B
导线规格
导线横截面积S/mm2 2.5 4 6 10
安全载流量I/A 28 37 47 68

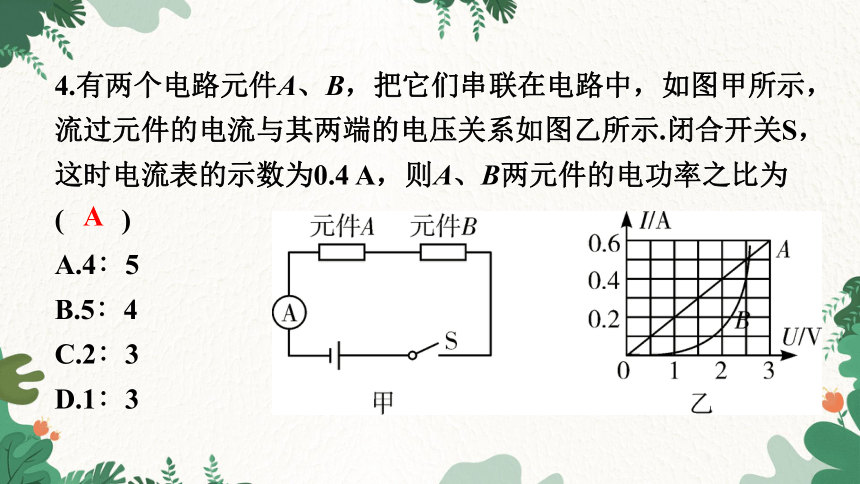

4.有两个电路元件A、B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示.闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为( )
A.4∶5　　　　
B.5∶4
C.2∶3　　　　
D.1∶3
A

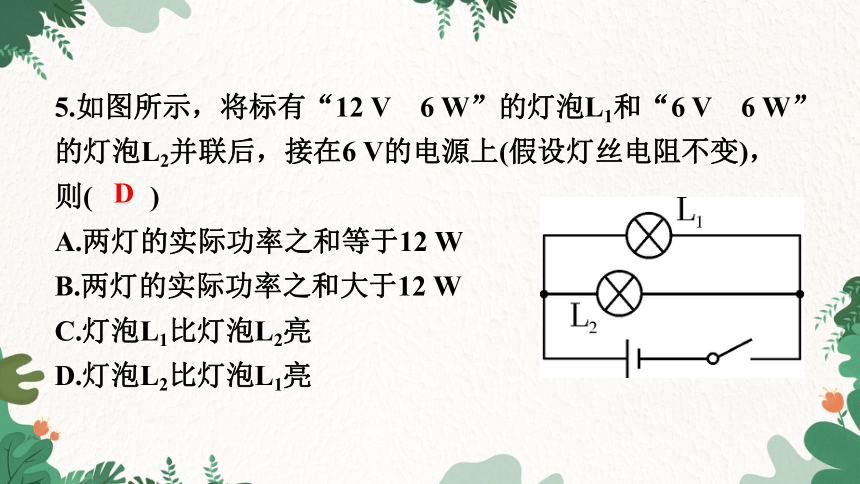

5.如图所示，将标有“12 V　6 W”的灯泡L1和“6 V　6 W”的灯泡L2并联后，接在6 V的电源上(假设灯丝电阻不变)，则( )
A.两灯的实际功率之和等于12 W
B.两灯的实际功率之和大于12 W
C.灯泡L1比灯泡L2亮　　　　
D.灯泡L2比灯泡L1亮
D

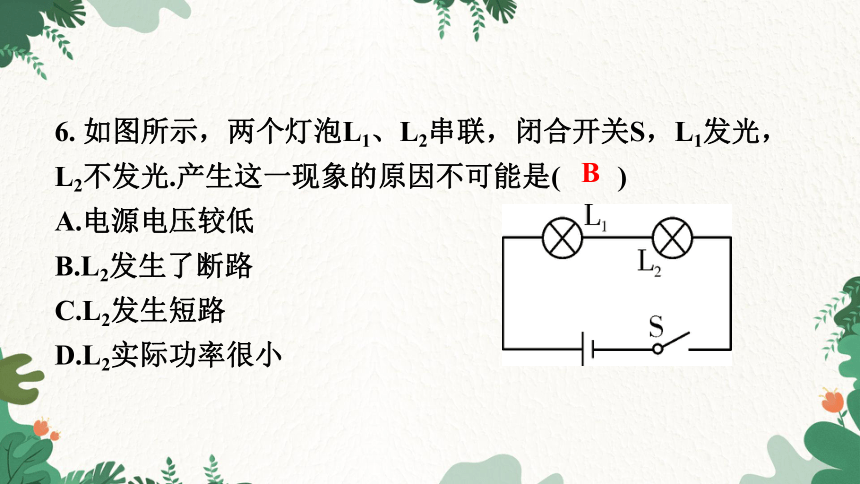

6. 如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光.产生这一现象的原因不可能是( )　
A.电源电压较低　　　
B.L2发生了断路　　
C.L2发生短路　　
D.L2实际功率很小
B

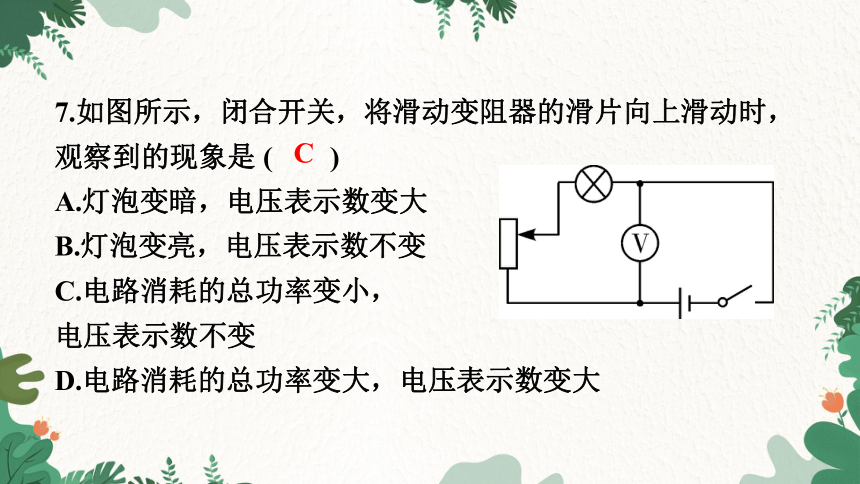

7.如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是 ( )
A.灯泡变暗，电压表示数变大　　　　　　　
B.灯泡变亮，电压表示数不变
C.电路消耗的总功率变小，
电压表示数不变　
D.电路消耗的总功率变大，电压表示数变大
C
8.完成下列现象中能量的转化.
(1)LED是一种发光二极管，通过电流可以把电能直接转化成　 　能；
(2)电镀物品时，将　 　转化为　 　能；
(3)电铃通电后发声，将　 　转化为　 　能.
　声　
　电能　
　化学　
　电能　
　光　
9. 当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电.某次闪电的放电电流约为1×104 A，电压约1.8×108 V，放电时间约0.01 s，则这次闪电释放的电能约
　 　J，合　 　kW·h.
　5000　
　1.8×1010　
10.电能表是用来测量　 　的仪表.荣荣家的电能表的表盘如图所示.她想知道电能表是否准确，于是将一只标有“220 V　60 W”的白炽灯单独接入电路，此时灯泡正常发光，发现 2 min 电能表的转盘转了7转.由此判断转盘转速偏
　 　.
　快　
　电能　
11.如图所示的电路，电源电压保持不变，R1的阻值为15 Ω，只闭合开关S，电流表的示数为0.2 A；再闭合开关S1，电流表的示数变为0.5 A，则此时电路的总功率为　 　W，R2的阻值是　 　Ω.
　10　
　1.5　
12.如图甲所示，电源电压保持不变，小灯泡的额定电压为6 V.闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I－U关系图象如图乙所示.则小灯泡的额定功率为
　 　W，电源电压为　 　V，滑动变阻器的最大阻值为
　 　Ω.
　45　
　6　
　1.2　
13.标有“220 V　100 W”和“220 V　60 W”的甲、乙两盏白炽灯，灯丝较粗的是　 　灯；当它们并联在家庭电路中正常工作时，较亮的是　 　灯.(选填“甲”或“乙”)
　甲　
　甲　
14.如图所示，某同学在“测量小
灯泡电功率”的实验中，误将电
压表并联在滑动变阻器两端.他从
滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U－I图象如图所示.已知小灯泡的额定电压为2.5 V，电源电压为4.5 V.则小灯泡正常发光时的阻值为
　Ω，额定功率为　 　W，变阻器最大阻值为 _
Ω.为使实验中小灯泡两端电压不超过3 V，则滑动变阻器接入电路的最小阻值为　 　Ω.(结果保留一位小数)
　6.8　
40
　0.5　
12.5　
15.某电饭煲设有“加热”和“保温”两挡，其内部简化电路如图所示.当开关S闭合时，电饭煲处于　 　(“加热”或“保温”)状态；若R1∶R2＝1∶24，则电饭煲保温和加热各5 min时产生的热量之比为　 　.
　1∶25　
　加热　
16.学校实验室新进了一批“2.5 V　0.75 W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格.实验员提供了以下器材：待测小灯泡、铭牌为“10 Ω　2 A”和“50 Ω　1 A”的滑动变阻器各一个、电流表、电压表、两节1.5 V的干电池、开关、导线.
(1)请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路补充完整.
如图所示
(2)按图甲连接实物电路时，开关应该　 　.
(3)正确连接电路后，闭合开关，小明在实验过程中发现小灯泡两端的电压调节范围小，原因是： ，应换用铭牌为　 　 　的滑动变阻器.
(4)小明更换器材后进行实验，应用实验数据作出“I－U”
关系图象如图丙所示，由图象可得小灯泡实测的额定功率为
　 　W，该小灯泡　 　(选填“符合”或“不符合”)制造规格.
　符合　
　0.75　
　“50 Ω　1 A”　
滑动变阻器阻值太小
　断开　
(5)由“I－U”关系图象可知，当小灯泡两端的电压为0.5 V时，它的电阻是　 　Ω；进一步分析图象可得小灯泡的电阻随着它两端电压的升高而　 　(选填“增大”“减少”或“不变”).
　增大　
　5　
17.在做“电流通过导体时产生的热量与什么因素有关”的实验时，采用了如图所示的实验装置.两个透明的容器中密闭了等量的空气，U形管中液面的变化反映了密闭空气温度的变化.
此实验是为了探究电流产生的热量与　 　的关系，将此装置接到电源两端，通电一段时间后，电流在　 　容器中产生的热量较多.在电路中串联一个滑动变阻器，再接入原电路，还可以探究电流产生的热量与　 　的关系.该实验中用到的物理研究方法是控制变量法和　 　.
　转换法　
　电流大小　
　B　
　电阻　
18.有一台热水器，内部简化电路如图所示，R1和R2均为电热丝.R1＝88 Ω，R2＝22 Ω.
(1)如何控制S1和S2，
使热水器处于高温挡；
(2)求中温挡正常工作
时热水器的功率；
(3)低温挡正常工作5 min 电热丝产生的热量.
