第十八章　电功率
第2节　电功率(第3课时)
夯实基础
精英题库

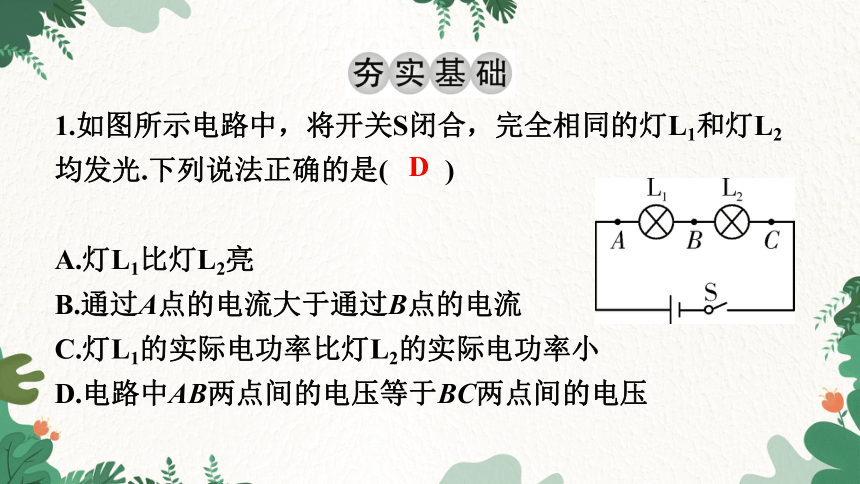

1.如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光.下列说法正确的是( )

A.灯L1比灯L2亮
B.通过A点的电流大于通过B点的电流
C.灯L1的实际电功率比灯L2的实际电功率小
D.电路中AB两点间的电压等于BC两点间的电压
D
2.一位电视台记者在报道某工厂“淘汰落后产能、促进新旧动能转换，仅上半年就节电15 000 kW·h”的时候，手举一只理发用的电吹风说：“这只电吹风是1 500 W的，也就是1.5 kW，这个厂节省的电力可以开启10 000个这样的电吹风.”这位记者的报道中弄混了两个重要的电学概念.这两个概念是电能和( )
A.电流　 B.电阻　 C.电功率　 D.电功
C

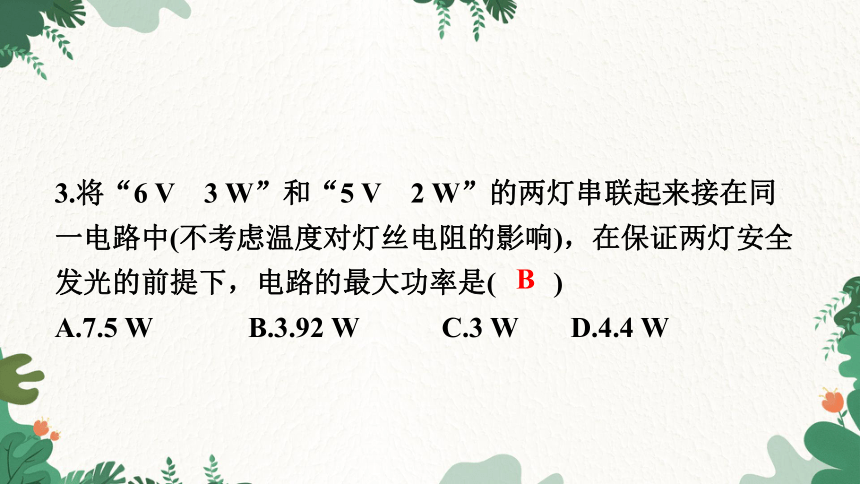

3.将“6 V　3 W”和“5 V　2 W”的两灯串联起来接在同一电路中(不考虑温度对灯丝电阻的影响)，在保证两灯安全发光的前提下，电路的最大功率是( )
A.7.5 W 　 B.3.92 W　 C.3 W　 D.4.4 W
B

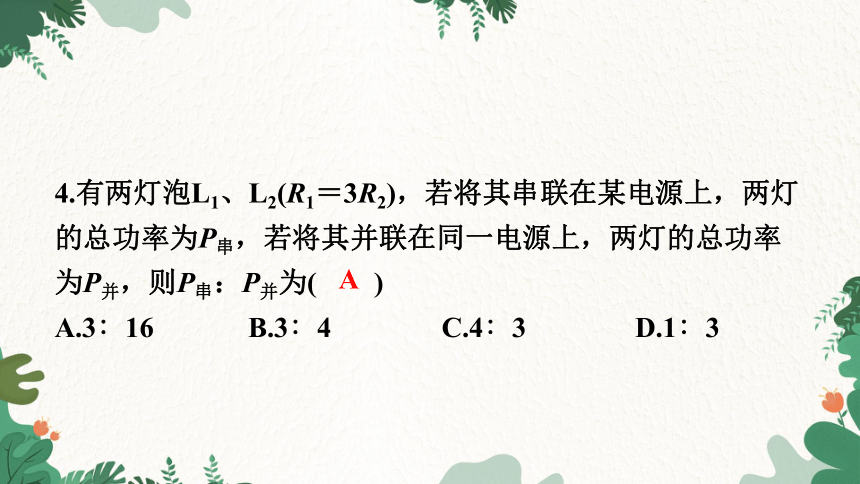

4.有两灯泡L1、L2(R1＝3R2)，若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为( )
A.3∶16 　 B.3∶4 　 C.4∶3 　 D.1∶3
A

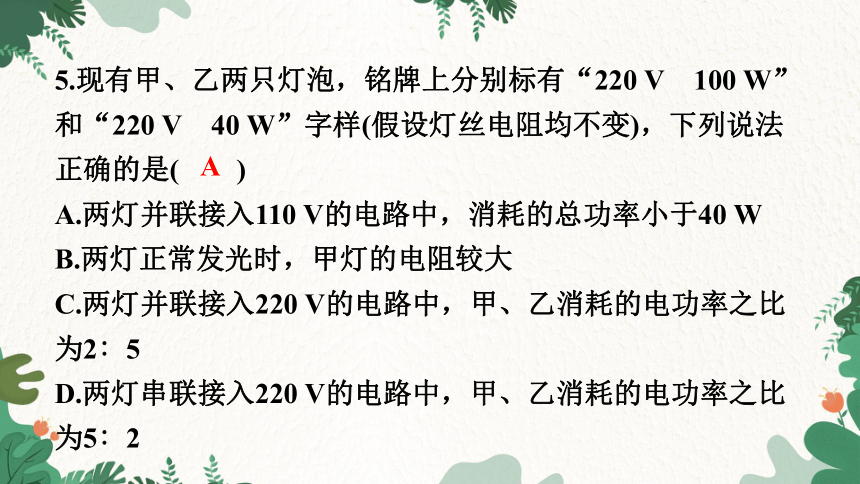

5.现有甲、乙两只灯泡，铭牌上分别标有“220 V　100 W”和“220 V　40 W”字样(假设灯丝电阻均不变)，下列说法正确的是( )
A.两灯并联接入110 V的电路中，消耗的总功率小于40 W
B.两灯正常发光时，甲灯的电阻较大
C.两灯并联接入220 V的电路中，甲、乙消耗的电功率之比为2∶5
D.两灯串联接入220 V的电路中，甲、乙消耗的电功率之比为5∶2
A
6.将规格为“2.5 V　0.3 A”的小灯泡L1和规格为“3.8 V　0.3 A”的小灯泡L2串联，接在3 V的电源上，下列判断正确的是( )
A.L1的实际功率比L2的实际功率小
B.L1的电阻大于L2的电阻
C.两只灯泡都正常发光
D.两只灯泡实际功率相等
A
7.(2021日照改编)如图所示，将两个定值电阻R1、R2按甲、乙两种方式接在电源电压均为U的两个电路中.开关闭合时甲、乙两个电路中流经R1的电流分别为0.2 A和0.3 A.下列判断不正确的是( )
A.R1、R2的电阻之比为2∶1
B.甲、乙两电路中的总功率之比为4∶81
C.R2在甲、乙两电路中的电压之比为1∶3
D.甲、乙两电路中R1的电功率之比为4∶9
B
8.如图是一电源电压U保持不变的电路图的一部分，将图中滑动变阻器滑片P从某一位置移动到另一位置的过程中，电压表的示数变化了4 V，电流表示数相应由0.2 A变为0.4 A.那么定值电阻的阻值为R0＝　 　Ω，R0消耗的电功率在该过程中的变化量为　 　W.
　2.4　
　20　
9.如图所示，图甲是“10 V　10 W”的灯泡L和电阻R1的I－U图象，将它们按图乙所示接入电路中，滑动变阻器上标有“16 Ω　2.5 A“字样，电源电压恒定.只闭合开关S1，滑片P位于a端，此时电流表的示数为0.5 A.求：
(1)灯泡L正常发光的电阻；
(2)电源电压；
(3)闭合开关S1和S2，滑片P位
于b端，此时整个电路的总功率.


10.如图所示的电路中，电源电压为24 V且保持不变.电压表量程为0~15 V，电流表量程为0~3 A，开关S闭合，滑动变阻器的滑片P至A端时，电流表示数为1 A，当S断开，滑片P滑动变阻器中点O时，电压表示数为12 V.(灯丝电阻不变)
(1)滑动变阻器的最大阻值和灯泡的电阻.
(2)S断开，在确保电路安全的情况下，灯泡的最小功率.



谢谢大家！
