《第二十一章　信息的传递》复习
第二十一章　信息的传递
知识梳理
考点集训

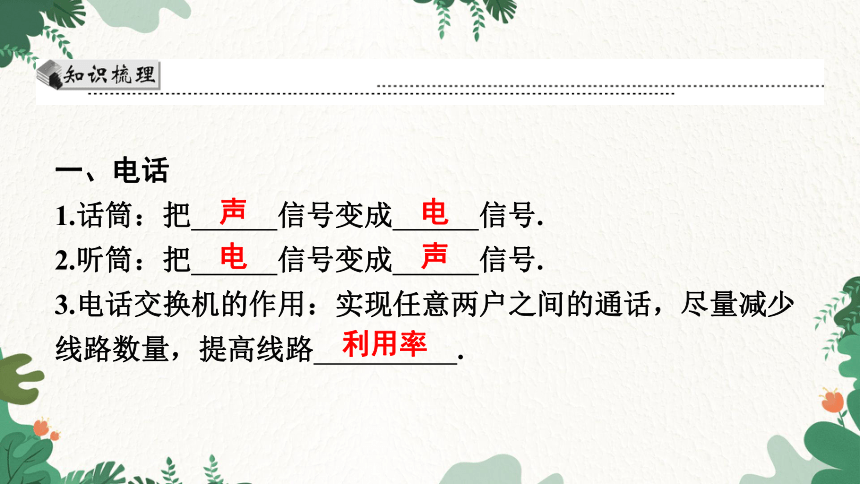

一、电话
1.话筒：把　 　信号变成　 　信号.
2.听筒：把　 　信号变成　 　信号.
3.电话交换机的作用：实现任意两户之间的通话，尽量减少线路数量，提高线路　 　.
　利用率　
　声　
　电　
　电　
　声　

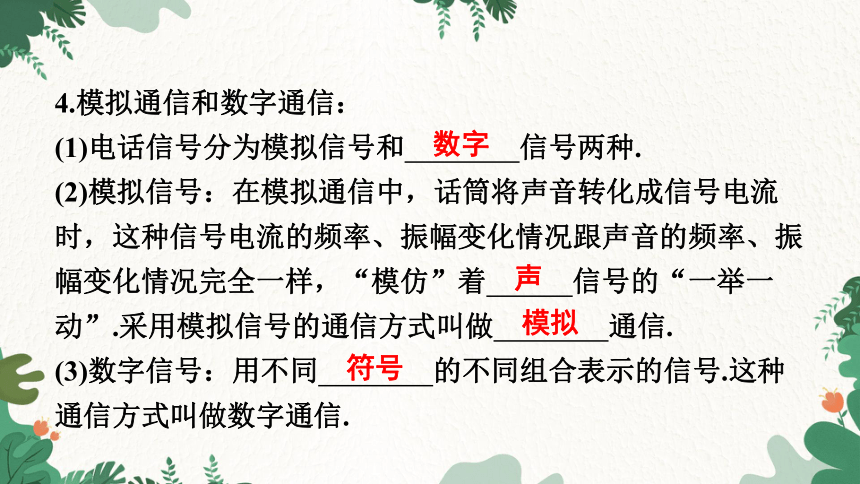

4.模拟通信和数字通信：
(1)电话信号分为模拟信号和　 　信号两种.
(2)模拟信号：在模拟通信中，话筒将声音转化成信号电流时，这种信号电流的频率、振幅变化情况跟声音的频率、振幅变化情况完全一样，“模仿”着　 　信号的“一举一动”.采用模拟信号的通信方式叫做　 　通信.
(3)数字信号：用不同　 　的不同组合表示的信号.这种通信方式叫做数字通信.
　符号　
　模拟　
　声　
　数字　

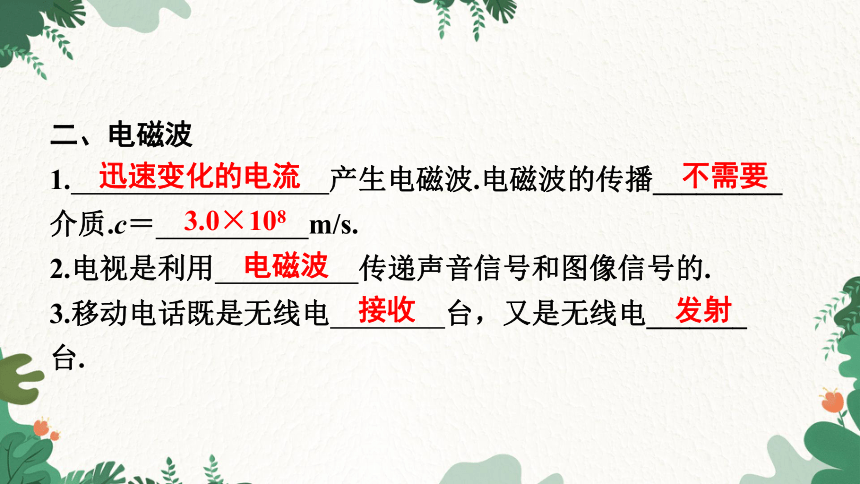

二、电磁波
1.　 　产生电磁波.电磁波的传播_________
介质.c＝　 　m/s.
2.电视是利用　 　传递声音信号和图像信号的.
3.移动电话既是无线电　 　台，又是无线电_______
台.
　发射　
　接收　
　电磁波　
　3.0×108　
　不需要　
　迅速变化的电流　
4.微波通信：利用中继站进行通信，因为微波大致沿直线传播，不能沿地球表面绕行，因此每隔50 km左右要建一个
　 　，把上一站传来的信号处理后，再发射到下一站去，一站一站传下去，将信息传到远方.
　微波中继站　

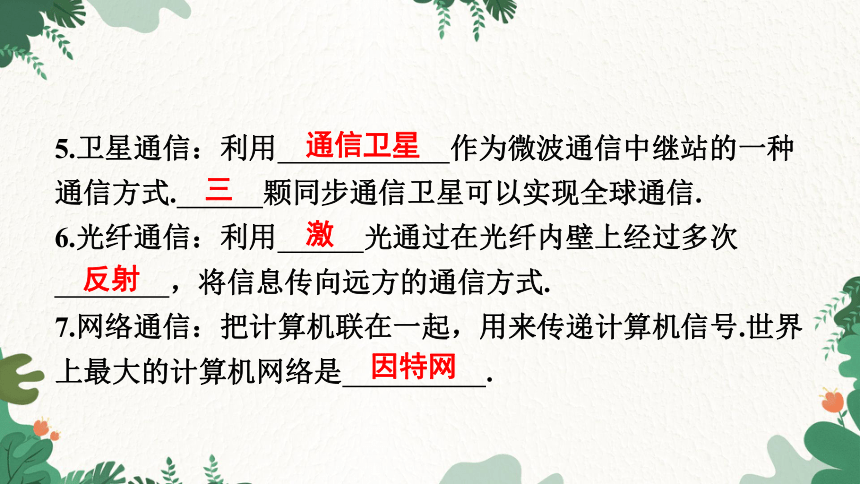

5.卫星通信：利用　 　作为微波通信中继站的一种通信方式.　 　颗同步通信卫星可以实现全球通信.
6.光纤通信：利用　 　光通过在光纤内壁上经过多次
　 　，将信息传向远方的通信方式.
7.网络通信：把计算机联在一起，用来传递计算机信号.世界上最大的计算机网络是　 　.
　因特网　
　反射　
　激　
　三　
　通信卫星　

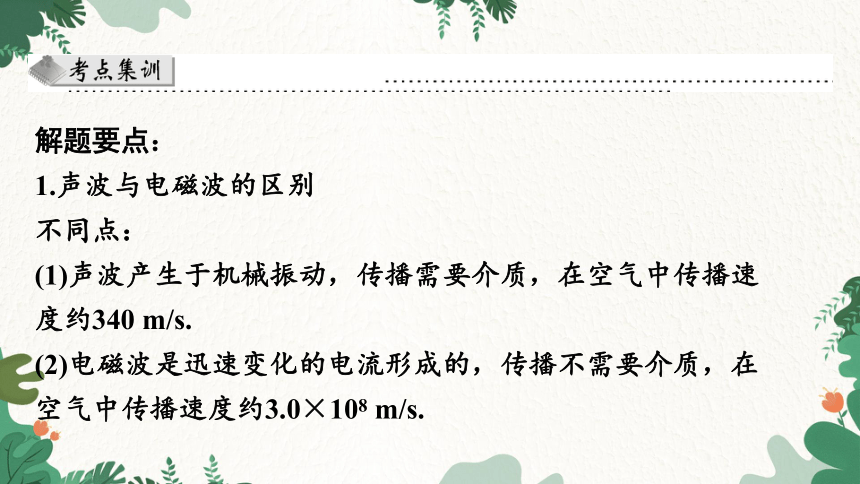

解题要点：
1.声波与电磁波的区别
不同点：
(1)声波产生于机械振动，传播需要介质，在空气中传播速度约340 m/s.
(2)电磁波是迅速变化的电流形成的，传播不需要介质，在空气中传播速度约3.0×108 m/s.

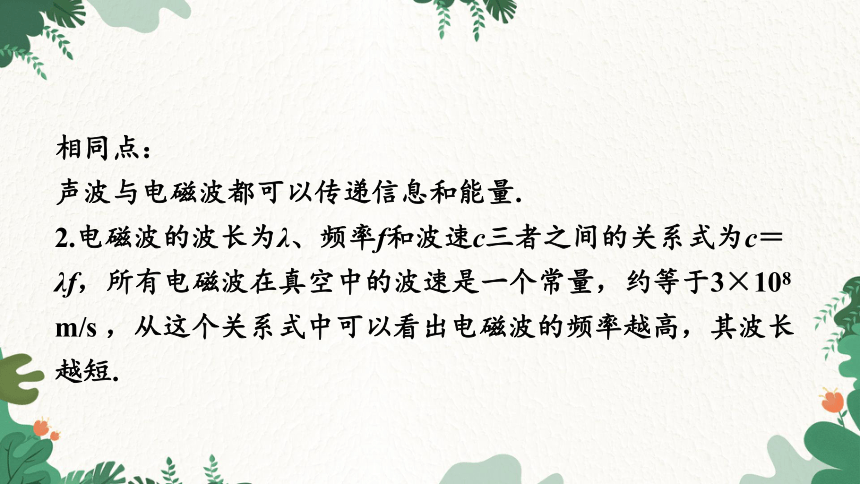

相同点：
声波与电磁波都可以传递信息和能量.
2.电磁波的波长为λ、频率f和波速c三者之间的关系式为c＝λf，所有电磁波在真空中的波速是一个常量，约等于3×108 m/s ，从这个关系式中可以看出电磁波的频率越高，其波长越短.
一、电话

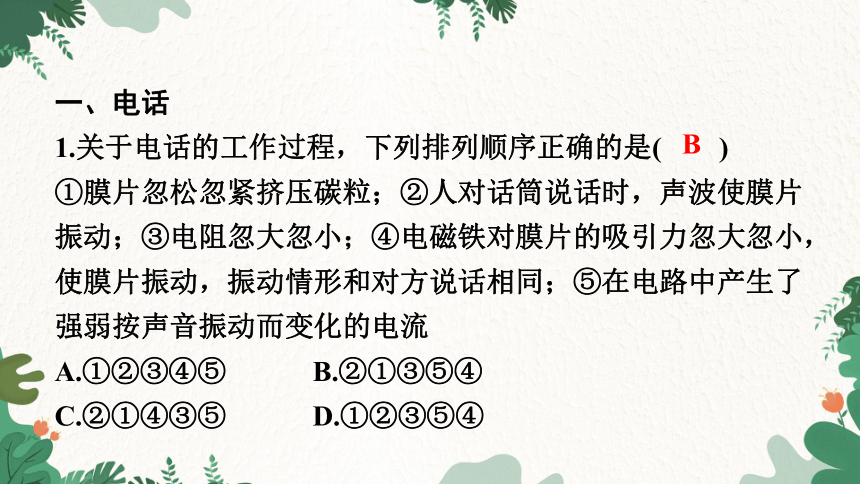

1.关于电话的工作过程，下列排列顺序正确的是( )
①膜片忽松忽紧挤压碳粒；②人对话筒说话时，声波使膜片振动；③电阻忽大忽小；④电磁铁对膜片的吸引力忽大忽小，使膜片振动，振动情形和对方说话相同；⑤在电路中产生了强弱按声音振动而变化的电流
A.①②③④⑤　 B.②①③⑤④
C.②①④③⑤　 D.①②③⑤④
B

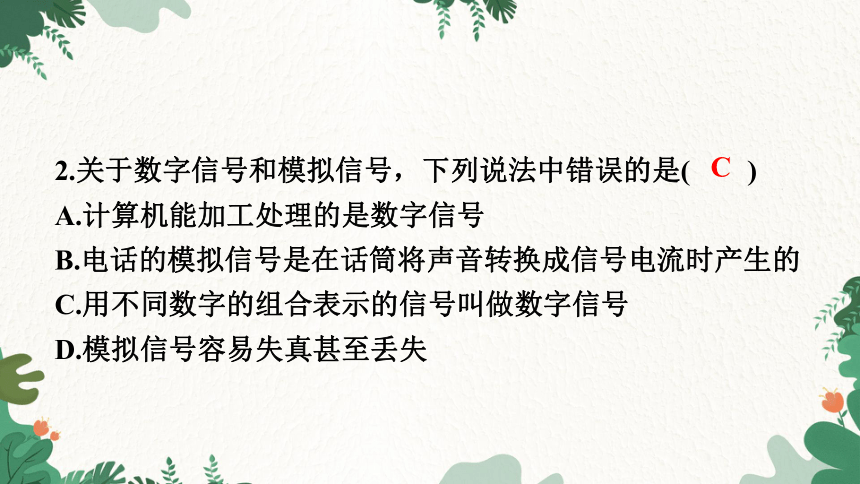

2.关于数字信号和模拟信号，下列说法中错误的是( )
A.计算机能加工处理的是数字信号
B.电话的模拟信号是在话筒将声音转换成信号电流时产生的
C.用不同数字的组合表示的信号叫做数字信号
D.模拟信号容易失真甚至丢失
C

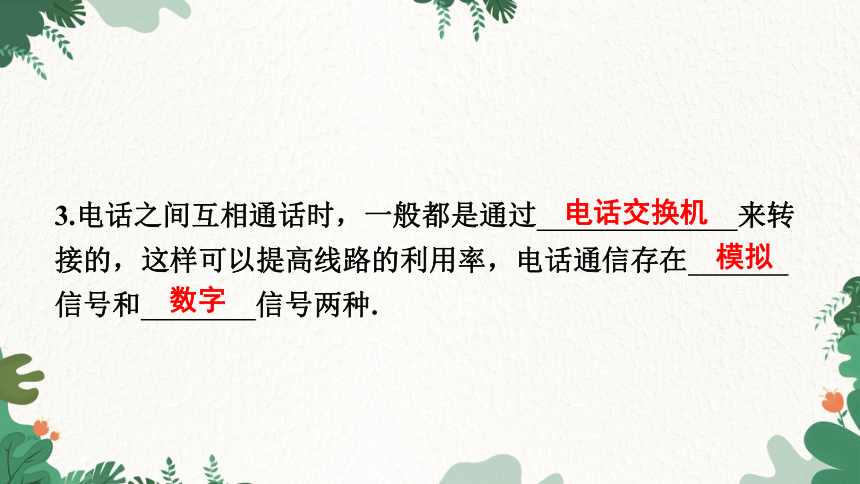

3.电话之间互相通话时，一般都是通过　 　来转接的，这样可以提高线路的利用率，电话通信存在　 _
信号和　 　信号两种.
　数字　
　模拟
　电话交换机　
二、电磁波
4.以下对电磁波的认识中正确的是( )
A.电磁波与声波的产生原因相同
B.可见光不属于电磁波
C.电磁波既能传播声音信号，也能传播图像信号
D.电磁波的传播速度是340 m/s
C
5.电磁波家族有无线电波、红外线、可见光、紫外线等种类，下列关于电磁波的各种概念中，在真空中每种电磁波均相同的是( )
A.波长　 B.频率　 C.波谷　 D.波速
D
6.微波炉中不能使用金属容器，这主要是因为( )
A.金属易生锈，弄脏炉体
B.金属容易导电，造成漏电事故
C.微波能在金属中产生强大的电流，损坏微波炉
D.金属易传热，使炉体温度过高
C
7.如图是电磁波及其应用事例，下列说法正确的是( )

A.倒车雷达利用无线电波工作
B.胸透机所使用的电磁波频率比雷达用的电磁波高
C.无线电波在真空中的传播速度比可见光快
D.我国的北斗卫星导航系统是利用X射线来传递信息的
B
8.现在家庭中使用的电器较多，例如：①吸尘器、②手机、③空调、④电视遥控器、⑤洗衣机.其中，应用电磁波工作的一组电器是( )
A.①②　 B.③④　 C.②④　 D.②⑤
C
9.手机是人们常用的通信工具，从3G到4G再到5G，移动网络让我们的生活悄悄发生改变，从打电话发短信，到实时办公浏览邮件，现在可以躺在沙发上愉快购物，足不出户可QQ聊天、微信聊天，下列关于手机的说法错误的是( )
A.手机上网是靠电磁波传递信息
B.手机电池充电时，电能转化为化学能
C.手机通话利用声波和电磁波传递信息时都需要介质
D.手机既能接收电磁波，也能发射电磁波
C
(1)如图1，用导线接触电池两端，听到收音机发出的“咔咔”声，说明　 　的存在.
10.如图所示，探究电磁波的产生和传播特性.
　电磁波　
(2)如图2，将手机放在真空罩中，用抽气机抽去罩中的空气，打电话呼叫罩内的手机，发现手机　 　(选填“能”或“不能”)收到呼叫信号，说明　 　.
(3)将手机放到金属盆中，扣上金属盖子，打电话呼叫盆中的手机，手机　 　(选填“能”或“不能”)收到呼叫信号；再将手机放在纸盒中，打电话呼叫，手机能收到呼叫信号，说明　 　.
　金属容器能屏蔽电磁波　
　不能　
　电磁波能在真空中传播　
　能　
11.如图是某电磁波的波形图，其波长为　 　m，频率是
　 　Hz.探月卫星距地球指挥中心约为3.9×105 km，地球指挥中心向探月卫星发射的指令，经　 　s到达卫星.
　1.3　
　6×108　
　0.5　
三、广播、电视和移动通信
12.下面关于无线电广播发射和接收过程的一些说法中，不正确的是( )
A.调谐器能选出我们需要的某一种频率的电信号，达到“选台”的目的
B.收音机天线的作用是接收电磁波
C.无线电发射系统把音频电信号直接向外发射
D.调制器能把音频电信号加载到高频电流上
C
13.各地高高耸立的电视塔是地标性建筑，电视塔上天线的作用是( )
A.让声音、图像信号转化为电信号
B.让声音、图像信号加载到高频电流上
C.让音频、视频电信号加载到高频电流上
D.让载有音频、视频信号的高频电流产生电磁波
D
14.贾波特同学对如图所示的三水荷花世界电视录制和播放过程解释正确的是( )

A.摄像机是把电信号转化为光信号
B.话筒是把电能转化为声能
C.扬声器是把声信号转化为电信号
D.发射机发射电磁波把信号传给接收机
D
15.移动电话是靠空间中的　 　来传递信号的，它既是发射台又是　 　台，移动电话在通话时必须靠固定
的　 　台转换.
　基地　
　接收　
　电磁波　
16.(2016广东)广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1 Hz，若某电台节目发射频率为88.2 MHz，说明发射线路中的交变电流每秒钟周期性变化为　 　次，
收音机通过　 电磁波来工作，手机通过　 _
电磁波来实现远距离通话(后两空选填“发射”“接收”或“发射和接收”).
　发射和接收
　接收
　8.82×107　
四、越来越宽的信息之路
17.在相同时间内，5G通信传输的信息量约为4G的10倍.与4G相比，5G电磁波( )
A.频率更高　 B.频率更低
C.传播速度更小　 D.传播速度更大
A
18.(2022云南模拟)2022年1月1日，国家航天局发布我国首次火星探测任务“天问一号”探测器从遥远火星传回的一组精美图像，向全国人民报告“天问一号”平安，致以
节日问候.如图所示为环绕器与火星的合影.
下列说法正确的是( )
A.“天问一号”是利用超声波将高清火星影像图传回了地球
B.照相机拍到了火星的照片，说明光不能在真空传播
C.以图中火星为参照物，环绕器是运动的
D.太阳能电池板将太阳能直接转化为化学能储存起来
C
19.光纤通信是利用　 　从光导纤维的一端射入，在内壁上多次　 　从另一端射出来传递信息的.
20.2020年6月，我国自主研发的北斗卫星导航系统的最后一颗组网人造地球卫星 “北斗三号”发射成功.该卫星入轨后，是通过　 　与地面进行信息传递的， 北斗卫星导航系统包含多颗相对地球“静止”的　 　卫星.
　地球同步卫星　
　电磁波　
　反射　
　激光　
