《第十七章　欧姆定律》测试卷

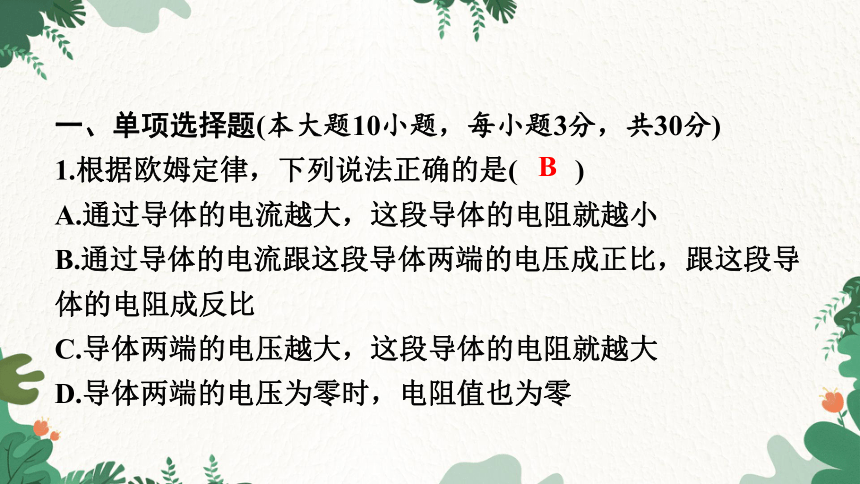

一、单项选择题(本大题10小题，每小题3分，共30分)
1.根据欧姆定律，下列说法正确的是( )
A.通过导体的电流越大，这段导体的电阻就越小
B.通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
C.导体两端的电压越大，这段导体的电阻就越大
D.导体两端的电压为零时，电阻值也为零
B

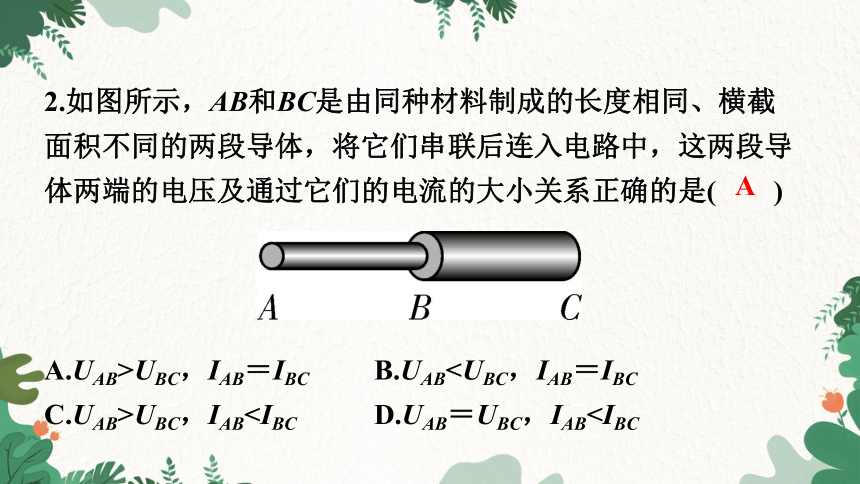

A.UAB>UBC，IAB＝IBC B.UABC.UAB>UBC，IAB2.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是( )
A
A.通过导体甲的电流与其两端的电压成正比
B.导体甲的电阻小于导体乙的电阻
C.当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
D.将甲、乙两导体串联后接到电压为3 V的电源上时，干路中的电流为0.9 A

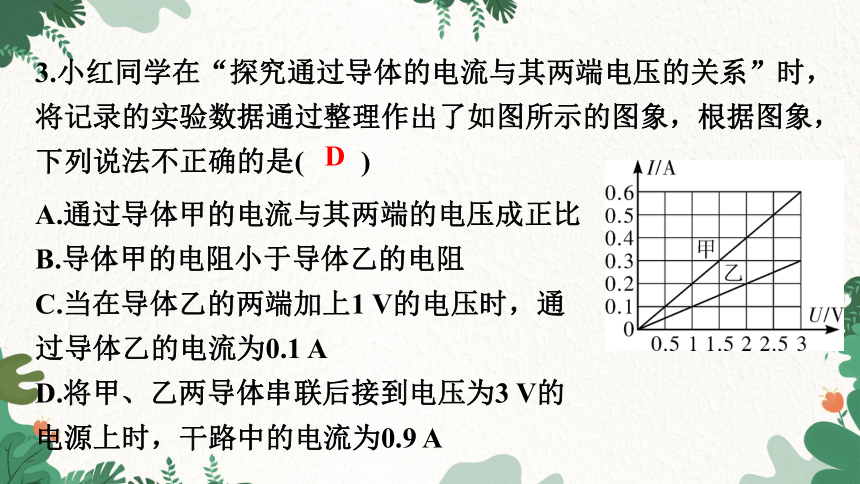

3.小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是( )
D
A.向左调节滑动变阻器R1的滑片，保持电压表示数不变，观察并记录电流表的示数
B.换用更精确的电压表进行测量
C.向右调节滑动变阻器R1的滑片，保持电压表示数不变，观察并记录电流表的示数
D.增加电池的个数，使电源电压变大

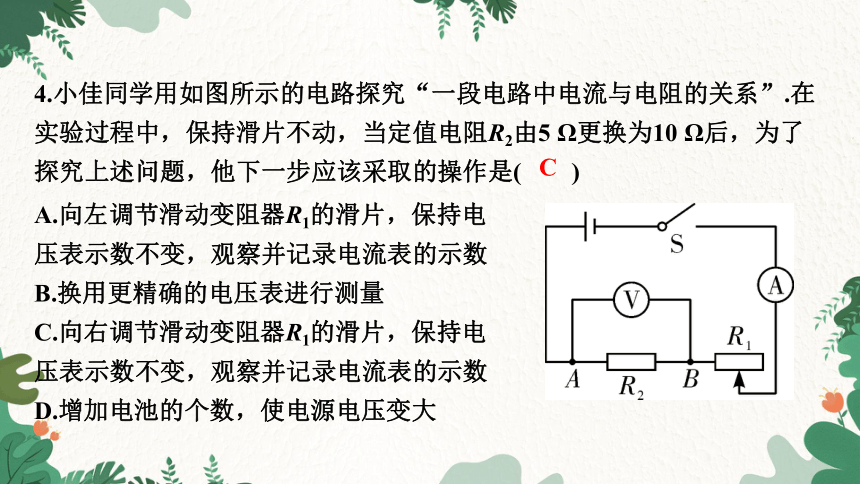

4.小佳同学用如图所示的电路探究“一段电路中电流与电阻的关系”.在实验过程中，保持滑片不动，当定值电阻R2由5 Ω更换为10 Ω后，为了探究上述问题，他下一步应该采取的操作是( )
C
5.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列关于电表示数的变化情况的描述正确的是( )
A.电压表V示数变小，电流表A示数变大
B.电压表V示数变小，电流表A示数变小
C.电压表V示数变大，电流表A示数变大
D.电压表V示数变大，电流表A示数变小
B
A.5∶8　 B.8∶5　 C.3∶5　 D.5∶3

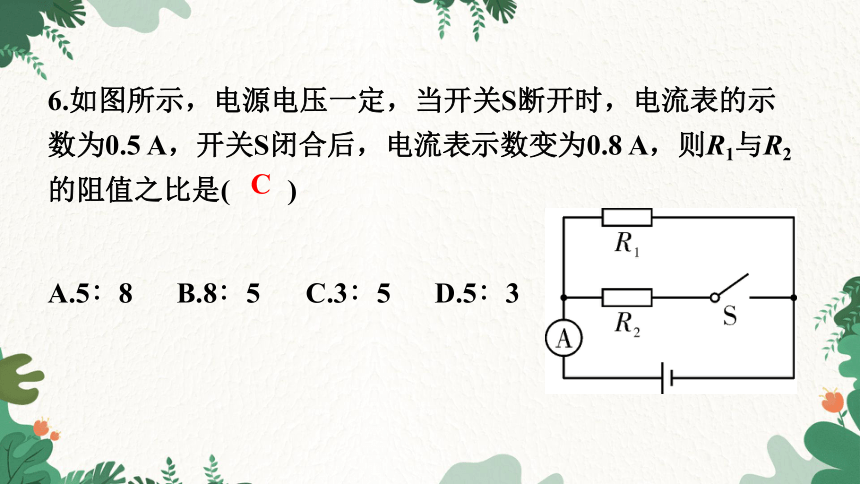

6.如图所示，电源电压一定，当开关S断开时，电流表的示数为0.5 A，开关S闭合后，电流表示数变为0.8 A，则R1与R2的阻值之比是( )
C

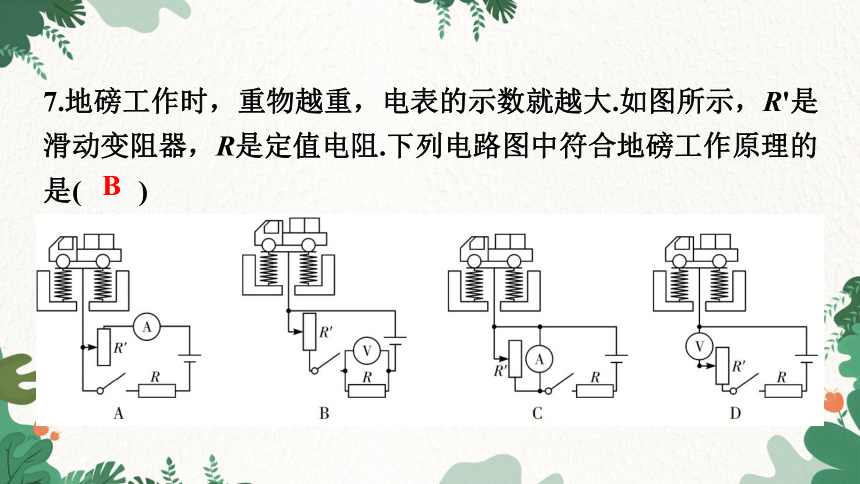

7.地磅工作时，重物越重，电表的示数就越大.如图所示，R'是滑动变阻器，R是定值电阻.下列电路图中符合地磅工作原理的是( )
B
A.灯泡L1短路　 B.灯泡L2短路
C.灯泡L1灯丝断开　 D.灯泡L2灯丝断开

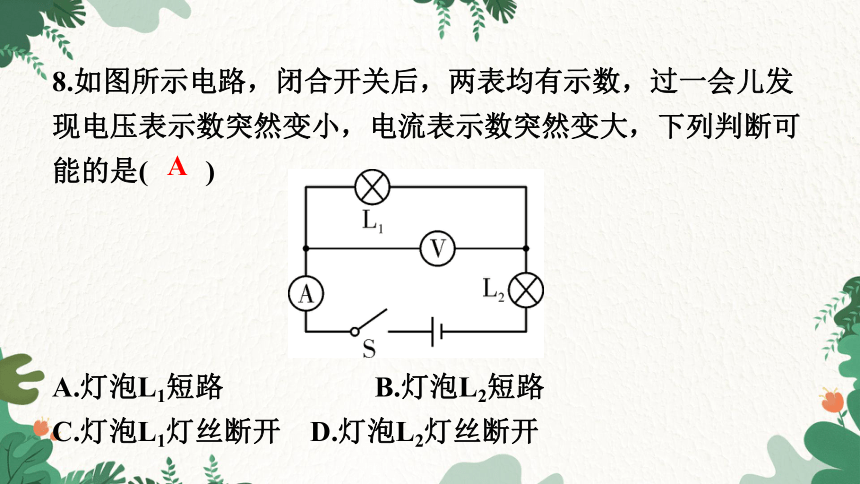

8.如图所示电路，闭合开关后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列判断可能的是( )
A
A.滑片处于a端时，电压表示数最大
B.定值电阻R的阻值是6 Ω
C.滑动变阻器的阻值范围是0~18 Ω
D.若定值电阻R断路，电流表的示数为0

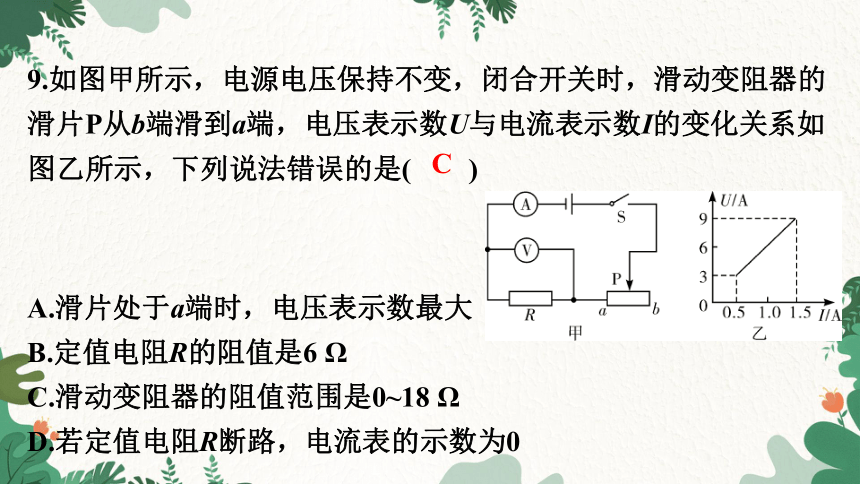

9.如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法错误的是( )
C

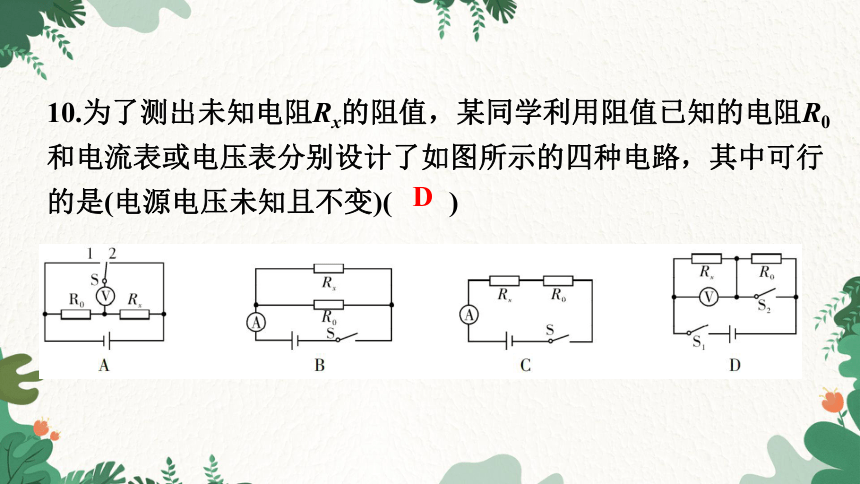

10.为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是(电源电压未知且不变)( )
D

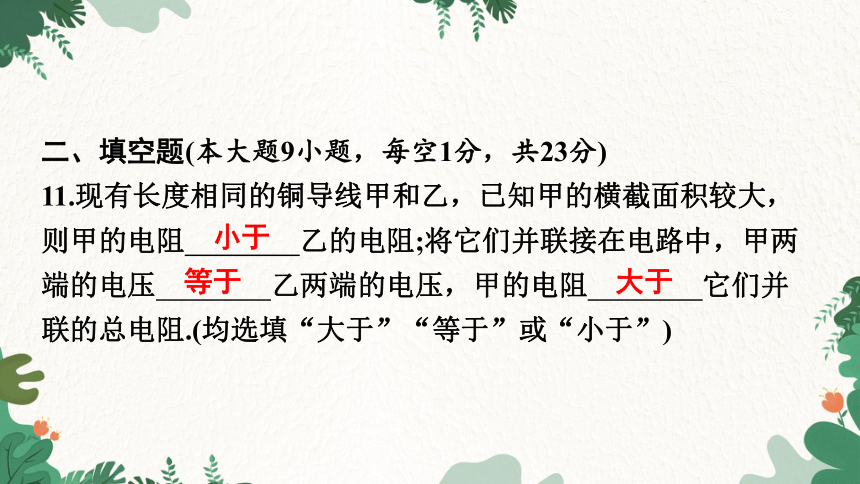

二、填空题(本大题9小题，每空1分，共23分)
11.现有长度相同的铜导线甲和乙，已知甲的横截面积较大，则甲的电阻　 　乙的电阻;将它们并联接在电路中，甲两端的电压　 　乙两端的电压，甲的电阻　 　它们并联的总电阻.(均选填“大于”“等于”或“小于”)
　大于　
　等于　
　小于　
12.要在一段电路中产生电流，它的两端就要有　 　.
一段导体两端电压为12 V，导体中的电流是2 A，则此导
体本身的电阻为　 　Ω;如果电压降为6 V，导体中的电
流是　 　A.
　1　
　6　
　电压　
13.电阻为12 Ω的电铃，正常工作时的电压为6 V，现只
有一个8 V的电源，要使电铃正常工作，需给它　 　联
一个　 　Ω的电阻.
　4　
　串　
14.两定值电阻，甲标有“20 Ω　1 A”，乙标有“10 Ω　0.6 A”，若把它们串联在同一电路中，总电阻为　 　Ω，电路两端允许加的最大电压为　 　V;若把两定值电阻并联起来，电路两端允许加的最大电压为　 　V.
　6　
　18　
　30　
15.两定值电阻甲、乙中的电压与电流关系如图所示，甲、乙两电阻之比为　 　，现将甲和乙并联后接在电压为6 V的电源两端，则通过甲、乙两电阻的电流之比为　 ，甲、乙两电阻两端电压之比为　 　.
　1∶1　
　2∶1
　1∶2　
16.在如图甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内电阻为RG保持不变;R为热敏电阻，其电阻与温度的关系如图乙所示.闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA，则灵敏电流计的阻值是
　 　Ω;当电流计的示数是9 mA时，它所在的环境温度是
　 　℃.
　140　
　500　
17.如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当Sl闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为　 　V;当S2闭合，S1、S3断开时，电流表示数为　 A;
当S1、S3闭合，S2断开时，电流表示数为　 　A.
　0.9　
　0.2
　6　
18.在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω.现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲地　 　km.
　1.25　
19.电源电压保持不变，R1＝30 Ω，R2＝20 Ω，两电阻串联，电路中电流表的示数为0.2 A，则R1、R2串联后的总电阻为
　Ω，电源电压为　 　V，R1两端分得的电压为　 　V.
　6　
　10　
50　
三、实验题(每空2分，共14分)
20.(14分)小鹏在探究“通过导体的电流与导体两端电压的关系”时，设计的电路如图甲所示，电源电压保持不变，R为定值电阻.
(1)请用笔画线代替导线，将图乙中的电路按图甲连接完整(要求导线不交叉).　
(1)答案图
如(1)答案图所示:
(2)滑动变阻器的作用除了保护电路外，还起到了
　 　的作用.
　改变导体两端的电压　
(3)小鹏又取了两个定值电阻，想利用这些器材继续探究“电压不变时，电流与电阻的关系”.实验中所用电阻的阻值分别为5 Ω、10 Ω、20 Ω，电源电压为6 V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图象.
由图象可以得出结论:　 _
　.
的电阻成反比　
　电压一定时，通过导体的电流与导体
(4)上述实验中，①小鹏用5 Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变.接着把R换为10 Ω的电阻接入电路，闭合开关，应向　 　(选填“A”或“B”)端移动滑片，直至电压表示数为　 　V时，读出电流表的示数.
②小鹏又把R换为20 Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，是因为 _
　，为完成整个实验，应该选取滑动变阻器　 　(选填字母).
A.“50 Ω　1.0 A”　B.“30 Ω　1.0 A”　C.“20 Ω　1.0 A”
　A　
阻器的最大阻值过小　
滑动变
　2　
　B　
(1)电源电压是多少？
(2)S1、S2都断开时，灯泡的电阻是多少？
四、计算题(本大题2小题，共17分)
21.(8分)如图所示，定值电阻R1＝30 Ω，R2＝60 Ω，电源电压保持不变.当开关S1、S2都闭合时，电流表A1的示数是0.3 A，当开关S1、S2都断开时，电流表A2的示数是0.1 A.求:
解:(1)当开关S1、S2都闭合时，定值电阻R1与灯泡L并联，
定值电阻R2被短路，电流表A1测量定值电阻R1的电流，
由于电流表A1的示数为0.3 A，
所以定值电阻R1两端的电压:U1＝I1R1＝0.3 A×30 Ω＝9 V，电源电压U＝U1＝9 V;


(1)通过计算，判断电压表示数为10 V时对应的空气质量等级.
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R'0的阻值应为多大？
空气质量指数A 0~50 51~100 101~150 151~200 201~300 >300
空气质量等级 优 良 轻度 污染 中度 污染 重度 污染 严重
污染


(1)在连接电路时，开关应处于
　 　状态.
(2)图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第　 　条.(从图中选填导线序号)
　2　
五、综合能力题(每空2分，共16分)
23.在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示.
　断开　
(3)改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最　 　(选填“左”或“右”)端.小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是
　 　.
　电阻R断路　
　左　
(4)排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4 V时，电流表示数如图乙所示，则其示数为　 　A，未知电阻R＝　 　Ω.
　8　
　0.3　
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1;
(5)若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将以下实验步骤补充完整:
②　 ，记下此时电压表读数为U;
③请写出未知电阻R阻值表达式:Rx＝ 　(用U、U1和R0表示).


　闭合开关S、S1　
