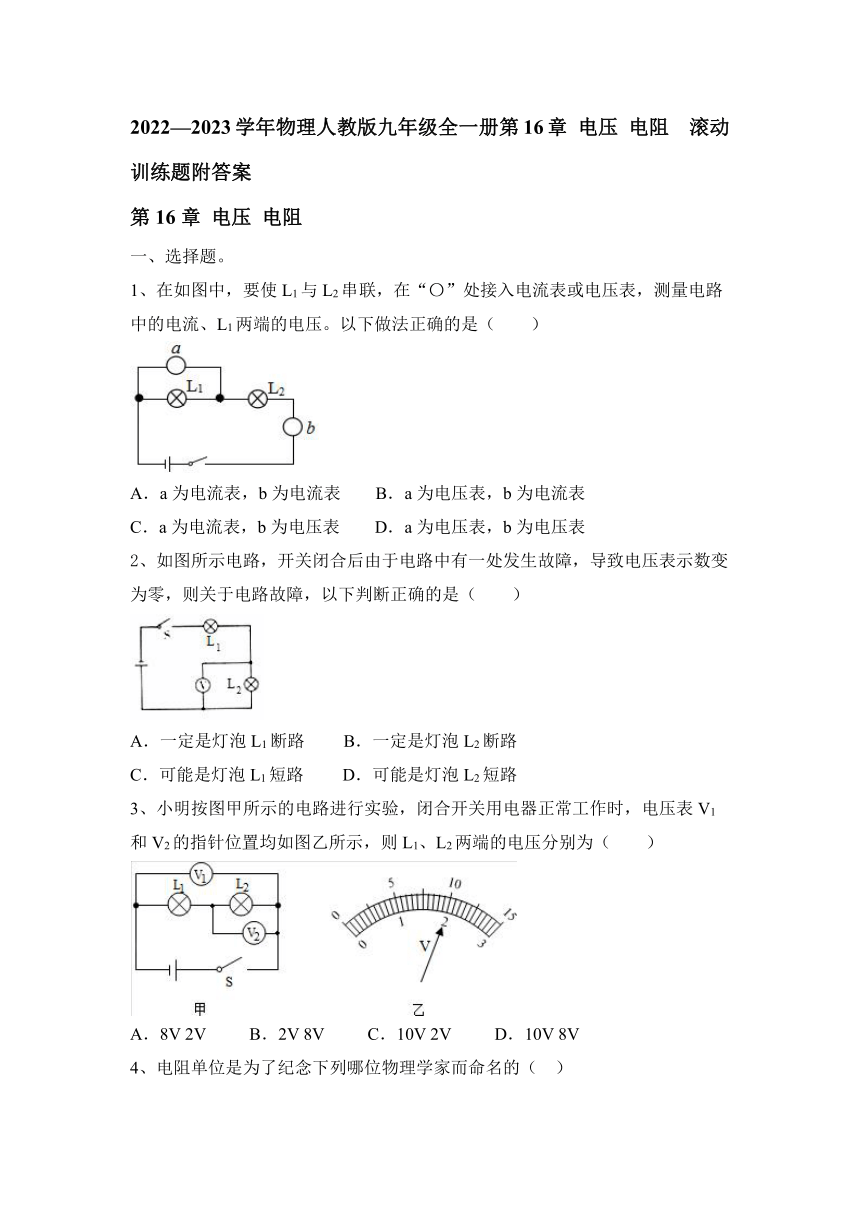

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动训练题（附答案）

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动训练题附答案
第16章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
2、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
3、小明按图甲所示的电路进行实验，闭合开关用电器正常工作时，电压表V1和V2的指针位置均如图乙所示，则L1、L2两端的电压分别为（　　）
A．8V 2V B．2V 8V C．10V 2V D．10V 8V

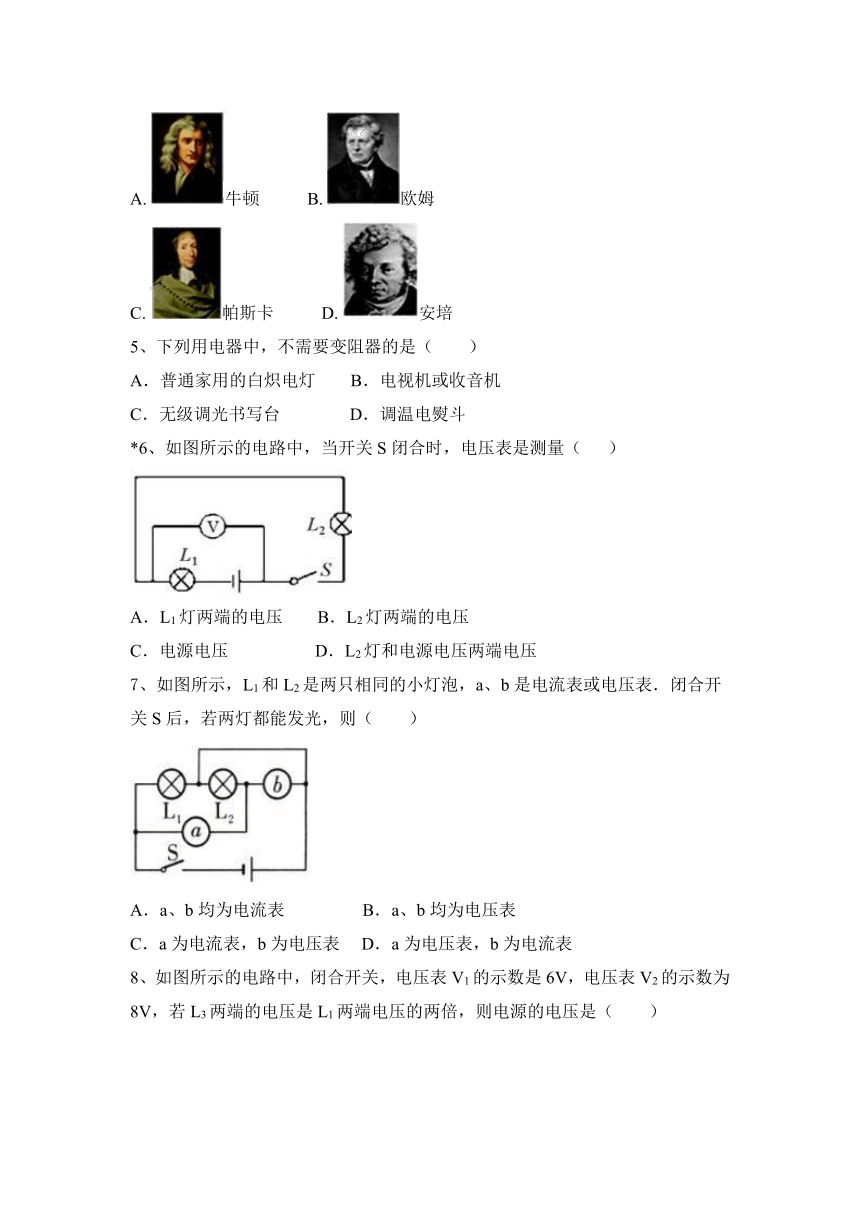

4、电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A. 牛顿 B. 欧姆
C. 帕斯卡 D. 安培
5、下列用电器中，不需要变阻器的是（　　）
A．普通家用的白炽电灯 B．电视机或收音机
C．无级调光书写台 D．调温电熨斗
*6、如图所示的电路中，当开关S闭合时，电压表是测量（ ）
A．L1灯两端的电压 B．L2灯两端的电压
C．电源电压 D．L2灯和电源电压两端电压
7、如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
8、如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．8V B．9V C．10V D．11V
9、下列生活用品中，常温、干燥条件下可以导电的是（ ）
A. 瓷碗 B. 玻璃杯 C. 铅笔 D. 塑料牙刷
10、如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（ ）
A．灯泡被铅笔芯短路
B．电源被铅笔芯断路
C．灯泡的阻值比铅笔芯总阻值大得多
D．铅笔芯的总阻值比灯泡的阻值大得多
11、如实物图所示，以下判断正确的是（　　）
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压

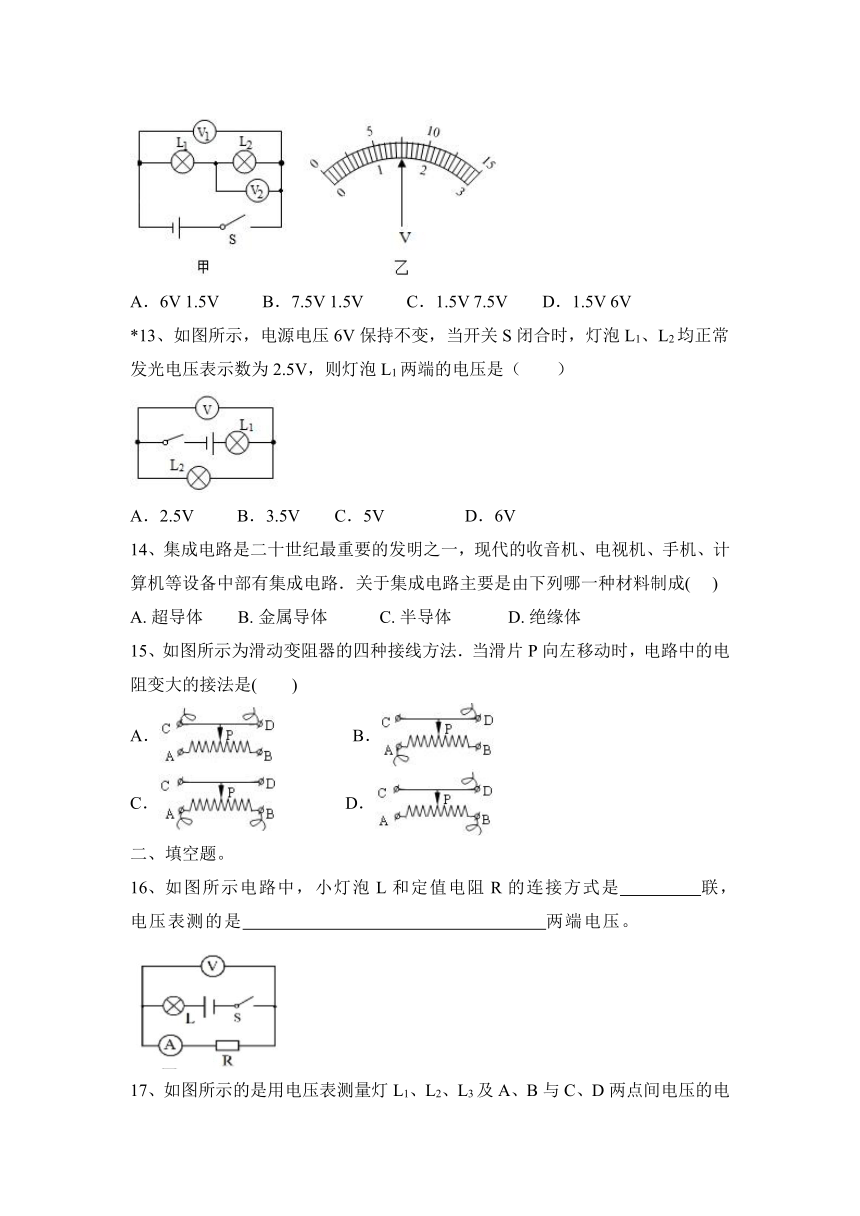

12、小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为（　　）
A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V
*13、如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光电压表示数为2.5V，则灯泡L1两端的电压是（　　）
A．2.5V B．3.5V C．5V D．6V
14、集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中部有集成电路．关于集成电路主要是由下列哪一种材料制成( )
A. 超导体 B. 金属导体 C. 半导体 D. 绝缘体
15、如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是(　　)
A． B．
C． D．
二、填空题。
16、如图所示电路中，小灯泡L和定值电阻R的连接方式是 联，电压表测的是 两端电压。
17、如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________ 。(填写公式)
18、物理学中，用________来表示导体对电流的阻碍作用，导体的_______越大，对电流的阻碍作用也______。
19、滑动变阻器是靠改变接入电路中电阻丝的_____来改变电阻，从而改变电路中_____ ，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示______________ ，“2A”表示___________ 。
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
21、在探究串联电路的电压关系时，小明使用的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡 L2两端的电压，他想将电压表接A 点的一端导线改接到电路 C 点，而保持电压表 B点不动，你认为这种接法是 （选填正确/不正确）的，理由是 。
22、小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
三、作图题。
23、在图中的〇里填上适当的电表符号，使之成为正确的电路图．
四、实验题。
24、在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．
（3）分别将A和D两电阻丝接入图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数下图所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_____，解决这一问题的措施是__________ ．
25、小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：
记录实验数据如上表1、表2所示。
（1）分析可知，表1所示的实验记录与上图　 　（填“甲”或“乙”）相符；表2所示的实验记录与上图　 　（填“甲”或“乙”）相符。
（2）由表1所示实验数据分析可知：　 　。
（3）由表2所示实验数据分析可知：　 　。
五、计算题。
26、如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动训练题附答案
第16章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
2、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
【答案】D
3、小明按图甲所示的电路进行实验，闭合开关用电器正常工作时，电压表V1和V2的指针位置均如图乙所示，则L1、L2两端的电压分别为（　　）
A．8V 2V B．2V 8V C．10V 2V D．10V 8V
【答案】A
4、电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A. 牛顿 B. 欧姆
C. 帕斯卡 D. 安培
【答案】B
5、下列用电器中，不需要变阻器的是（　　）
A．普通家用的白炽电灯 B．电视机或收音机
C．无级调光书写台 D．调温电熨斗
【答案】A
*6、如图所示的电路中，当开关S闭合时，电压表是测量（ ）
A．L1灯两端的电压 B．L2灯两端的电压
C．电源电压 D．L2灯和电源电压两端电压
【答案】B
7、如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
【答案】C
8、如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．8V B．9V C．10V D．11V
【答案】C
9、下列生活用品中，常温、干燥条件下可以导电的是（ ）
A. 瓷碗 B. 玻璃杯 C. 铅笔 D. 塑料牙刷
【答案】C
10、如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（ ）
A．灯泡被铅笔芯短路
B．电源被铅笔芯断路
C．灯泡的阻值比铅笔芯总阻值大得多
D．铅笔芯的总阻值比灯泡的阻值大得多
【答案】C
11、如实物图所示，以下判断正确的是（　　）
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
【答案】C．
12、小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为（　　）
A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V
【答案】A
*13、如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光电压表示数为2.5V，则灯泡L1两端的电压是（　　）
A．2.5V B．3.5V C．5V D．6V
【答案】B
14、集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中部有集成电路．关于集成电路主要是由下列哪一种材料制成( )
A. 超导体 B. 金属导体 C. 半导体 D. 绝缘体
【答案】C
15、如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是(　　)
A． B．
C． D．
【答案】D
二、填空题。
16、如图所示电路中，小灯泡L和定值电阻R的连接方式是 联，电压表测的是 两端电压。
【答案】 串； 定值电阻（或）
17、如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________ 。(填写公式)
【答案】UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
18、物理学中，用________来表示导体对电流的阻碍作用，导体的_______越大，对电流的阻碍作用也______。
【答案】电阻 电阻 越大
19、滑动变阻器是靠改变接入电路中电阻丝的_____来改变电阻，从而改变电路中_____ ，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示______________ ，“2A”表示___________ 。
【答案】长度； 电流； 滑动变阻器的最大阻值是30Ω；
滑动变阻器允许通过的最大电流是2A。
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
21、在探究串联电路的电压关系时，小明使用的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡 L2两端的电压，他想将电压表接A 点的一端导线改接到电路 C 点，而保持电压表 B点不动，你认为这种接法是 （选填正确/不正确）的，理由是 。
【答案】 不正确； 直接改会导致电压表的正负接线柱接反
22、小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
【答案】8V
三、作图题。
23、在图中的〇里填上适当的电表符号，使之成为正确的电路图．
【答案】如图所示：
.
四、实验题。
24、在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．
（3）分别将A和D两电阻丝接入图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数下图所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_____，解决这一问题的措施是__________ ．
【答案】（1）电流表示数 （2）A和B （3）材料
（4）大 改用0—0.6A量程
25、小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：
记录实验数据如上表1、表2所示。
（1）分析可知，表1所示的实验记录与上图　 　（填“甲”或“乙”）相符；表2所示的实验记录与上图　 　（填“甲”或“乙”）相符。
（2）由表1所示实验数据分析可知：　 　。
（3）由表2所示实验数据分析可知：　 　。
【答案】（1）乙；甲；
（2）并联电路各支路两端电压相等；
（3）串联电路总电压等于各总部分电压之和。
五、计算题。
26、如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？
【解答】由图可知，L1与L2并联，电流表A2测干路电流，电流表A1测L2电流；
（1）因为并联电路中各支路两端电压相等，且等于电源电压，因此灯泡L1、L2两端的电压都为3V；
（2）因为并联电路中干路电流等于各支路电流之和，因此电流表A2的示数大于电流表A1的示数，而两电流表指针偏转角度相同，因此电流表A1量程为0～0.6A，分度值为0.02A，示数为0.3A；电流表A2量程为0～3A，分度值为0.1A，示数为1.5A；
则通过L1的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A；
（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，而并联电路中，各支路互不影响，因此都为0.3A。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1.2；0.3A；
（3）若在工作过程中L1灯丝突然烧断，电流表Al、A2的示数分别是0.3A、0.3A。
