物理人教版（2019）必修第三册11.4.2串联电路和并联电路（共27张ppt）

(共27张PPT)
11.4 串联电路和并联电路2

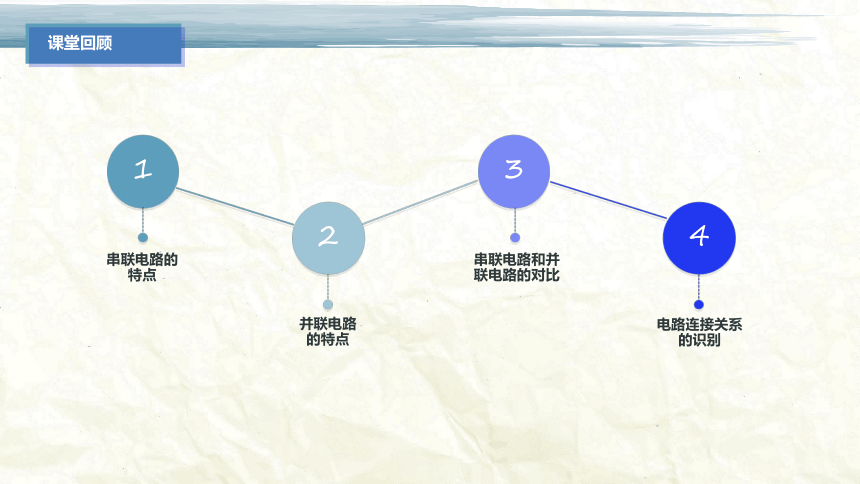

课堂回顾
3
4
2
1
并联电路的特点
串联电路的特点
串联电路和并联电路的对比
电路连接关系的识别
电路连接关系的识别

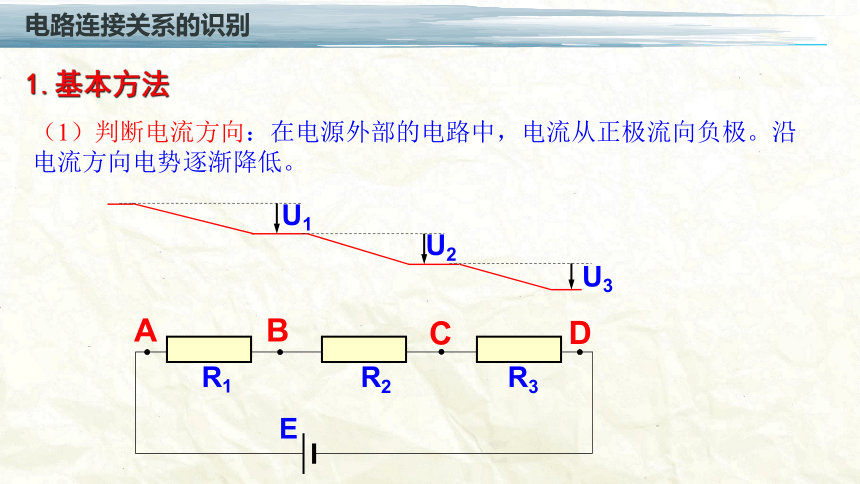

（1）判断电流方向：在电源外部的电路中，电流从正极流向负极。沿电流方向电势逐渐降低。
1.基本方法
U1
U2
U3
R1
R2
R3
E
A
B
C
D

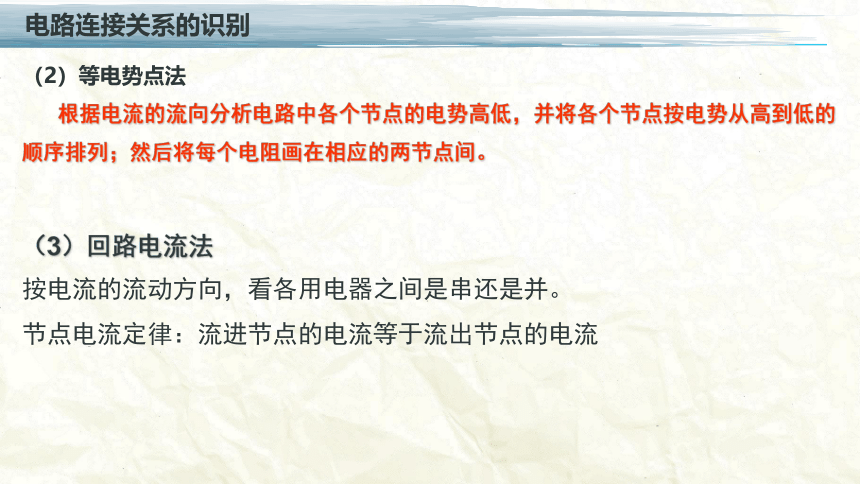

（2）等电势点法
根据电流的流向分析电路中各个节点的电势高低，并将各个节点按电势从高到低的顺序排列；然后将每个电阻画在相应的两节点间。
（3）回路电流法
按电流的流动方向，看各用电器之间是串还是并。
节点电流定律：流进节点的电流等于流出节点的电流
电路连接关系的识别
问题导入
0
1
2
3
mA

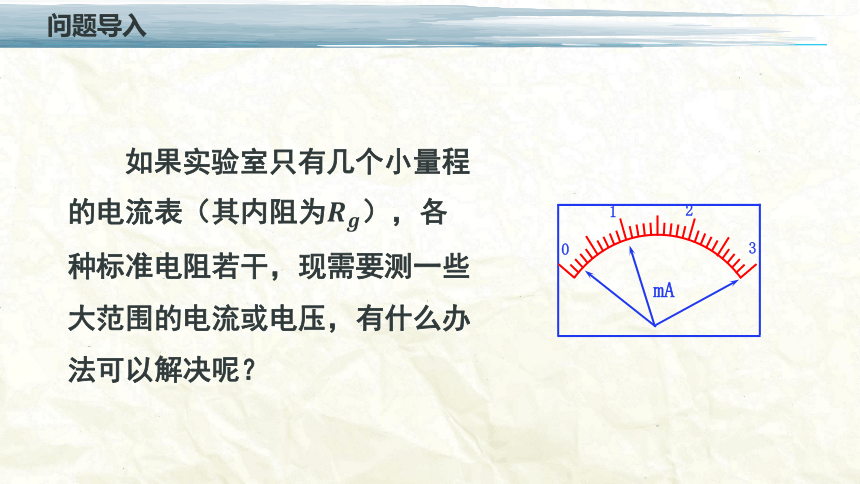

如果实验室只有几个小量程的电流表（其内阻为），各种标准电阻若干，现需要测一些大范围的电流或电压，有什么办法可以解决呢？

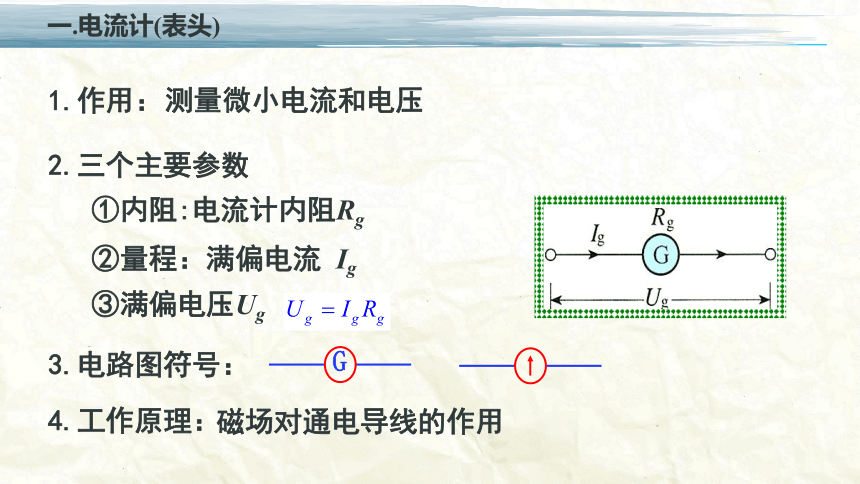

一.电流计(表头)
1.作用：
测量微小电流和电压
2.三个主要参数
①内阻:电流计内阻Rg
②量程：满偏电流 Ig
③满偏电压Ug
3.电路图符号：
G
4.工作原理：
磁场对通电导线的作用
问题1：能让3V的电压全部加在表头吗？怎么办？
问题2：当被测电压是3V时，指针应该指在哪里？表头两端加多大电压？其余电压加在哪里？
0
1
2
3
Ug
UR
U
G
Rg
R
U
V
RV
A

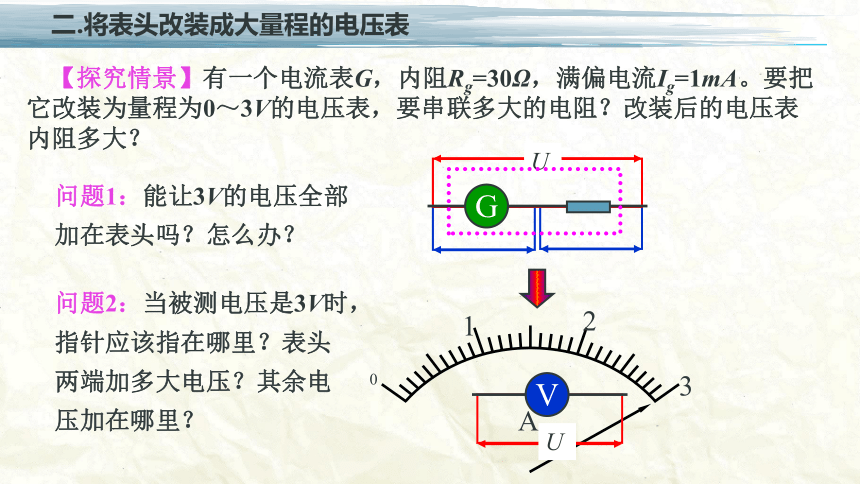

【探究情景】有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
二.将表头改装成大量程的电压表
问题3：要串联的电阻上分担多少电压？需要多大的电阻分压？
问题4：改装后的电压表内阻RV是多大？
二.将表头改装成大量程的电压表

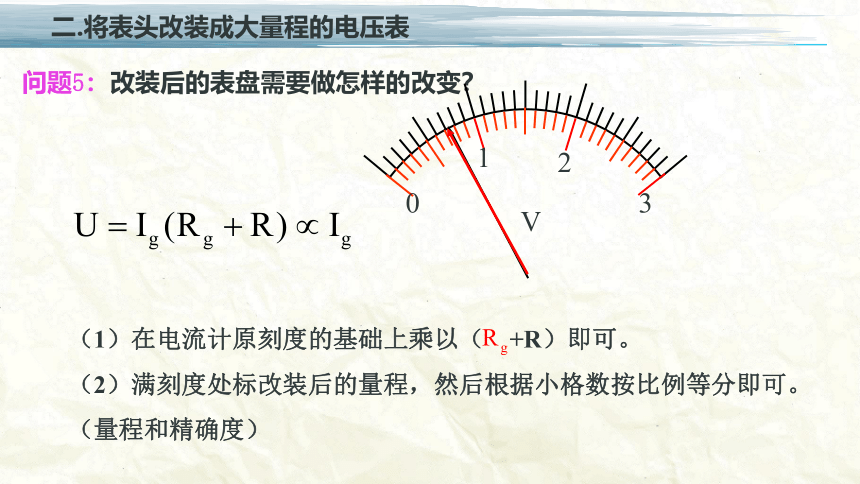

问题5：改装后的表盘需要做怎样的改变？
0
1
2
3
mA
0
1
2
3
V
（1）在电流计原刻度的基础上乘以（ +R）即可。
（2）满刻度处标改装后的量程，然后根据小格数按比例等分即可。（量程和精确度）
二.将表头改装成大量程的电压表
1.原理：串联分压
2.方法：串联电阻
3.再将表盘对应示数改装。
总结：把电流表改装成电压表
U
Ig
V
U
Rg
R
Ug
UR
Ig
G
0
1
2
3
mA
0
1
2
3
V
二.将表头改装成大量程的电压表
问题1：能让0.6A的电流全部通过表头吗？怎么办？
IR
R=
G
Rg
Ig
A
I
RA
I
【探究情景】有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
三：将表头改装成大量程的电流表
IR=0.6A-0.001A=0.599A
问题2：并联的电阻上流过多少电流？需要多大的分流电阻？
问题3：改装后的安培表内阻RA是多大？
IR
R=
G
Rg
Ig
I
A
I
RA
三：将表头改装成大量程的电流表
0
0.2
0.4
0.6
A
0
1
2
3
mA
（1）在原电流表原刻度的基础上乘以（1+ ）即可
（2）满刻度处标改装后的量程，然后根据小格数按比例等分即可。 （量程和精确度）
问题5：若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联多大阻值的电阻？
问题4：改装后的表盘需要做怎样的改变？
三：将表头改装成大量程的电流表
1.原理：并联分流
2.方法：并联电阻
3.再将表盘对应示数改装。
Ug
A
I
Ug
I
Ig
IR
R
Rg
G
0
0.2
0.4
0.6
A
0
1
2
3
mA
总结：把小量程的电流表改装成大量程的电流表。
三：将表头改装成大量程的电流表
改装电压表和改装电流表对比
四：电流表内、外接法
1.电流表内接
分析：
电流表：直接与串联，测得电流是准确的
电压表：与（、电流表）整体并联，测得电压是不准确的
误差来源：电流表内阻的分压作用，导致电压表的测量不准确，测量值大于两端的真实电压。
四：电流表内、外接法
1.电流表内接
备注：当，可认为电流表内阻的分压作用忽略不计，此时 选择电流表内接法。
结果：
Rx＋RA>Rx ，测量值大于真实值
四：电流表内、外接法
2.电流表外接
分析：
电压表：直接与并联，测得电压是准确的
电流表：与（、电压表）整体串联，测得电流是不准确的
误差来源：电压表内阻的分流作用，导致电流表的测量不准确，测量值大于的真实电流。
四：电流表内、外接法
2.电流表外接
备注：当，可认为电压表内阻的分流作用忽略不计，此时 选择电流表外接法。
结果：
> ，则R测＜Rx 测量值小于真实值
四：电流表内、外接法的比较
四：电流表内、外接法的选择方法
四：电流表内、外接法的选择方法
典例分析
典例分析
典例分析
典例分析
本节内容结束
作业：
