第十九章 生活用电 复习课件

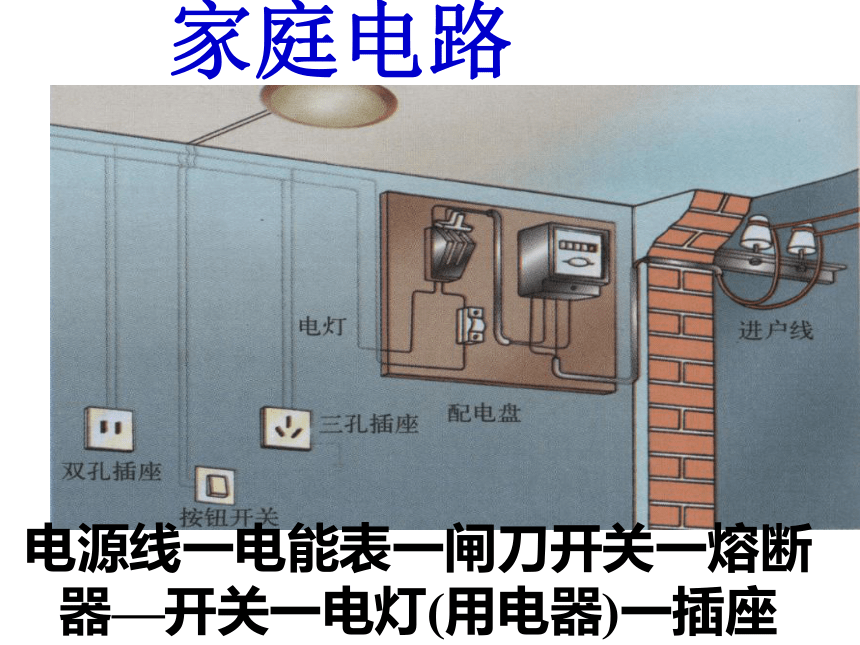

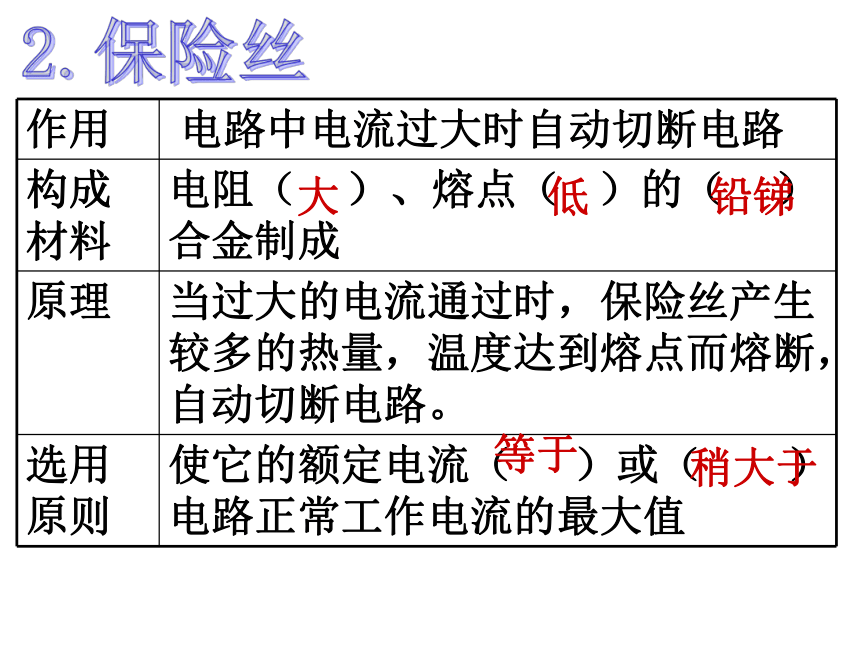

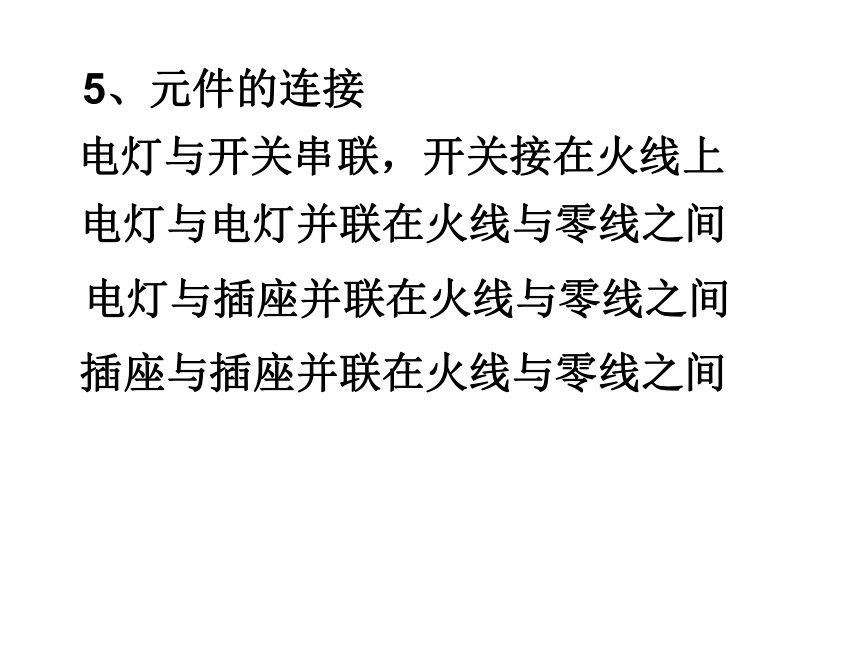

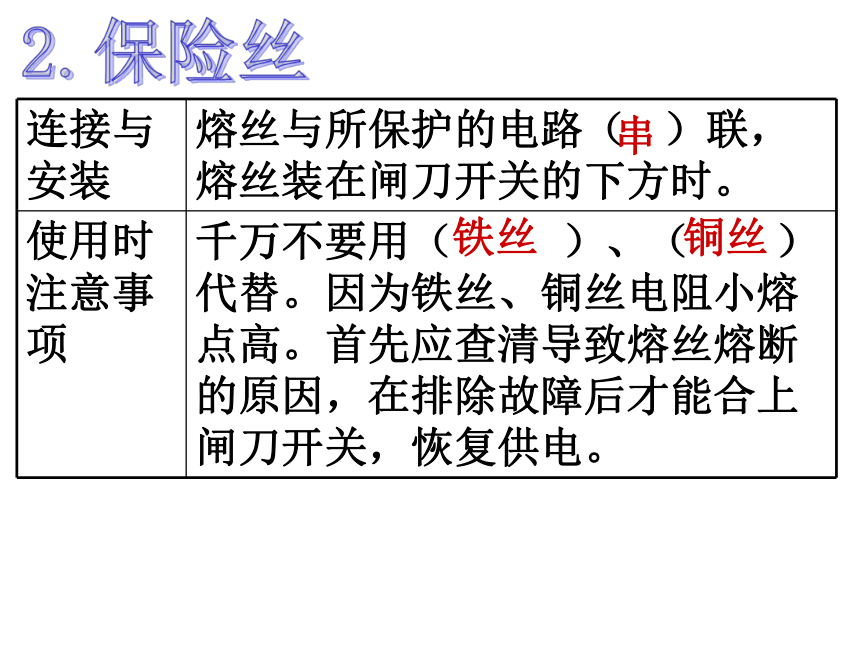

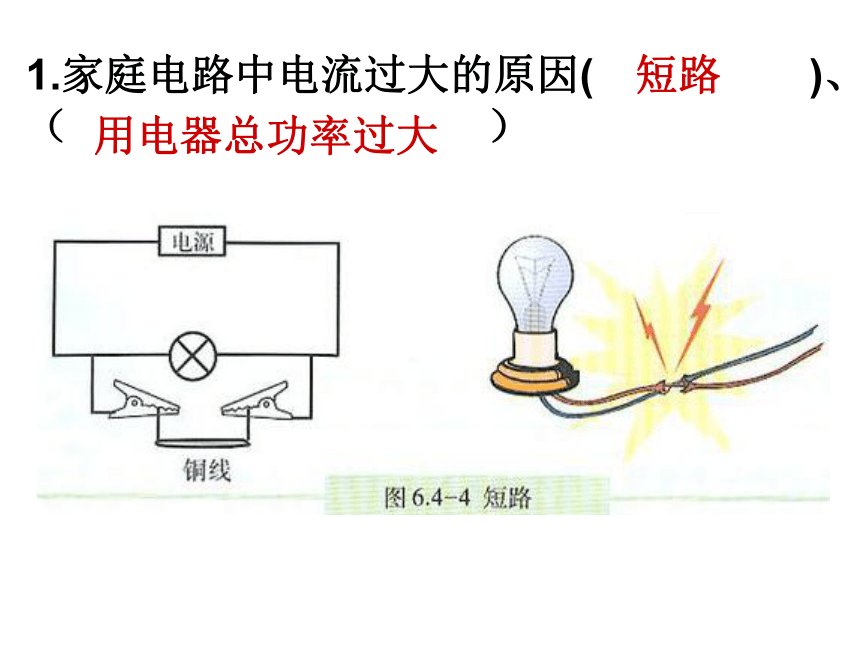

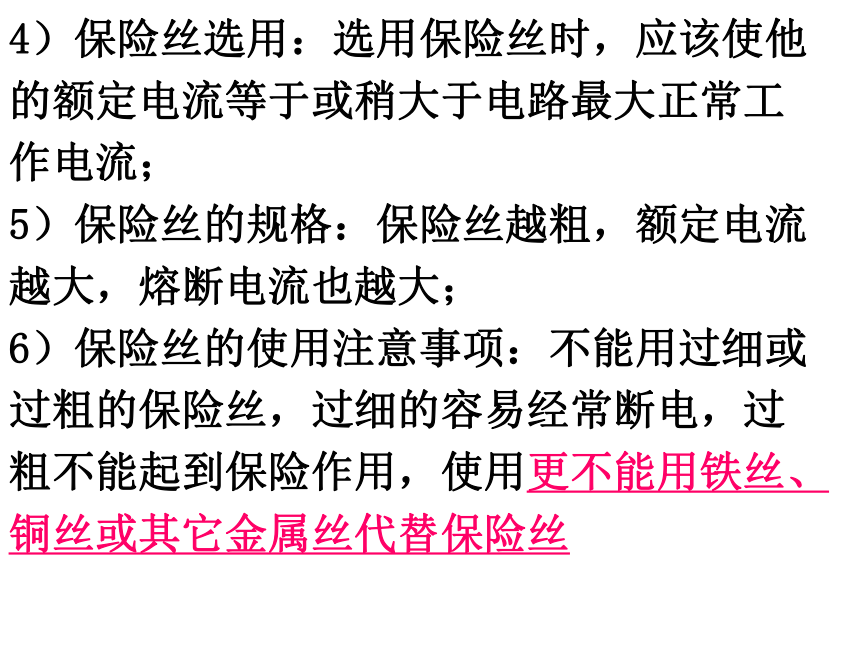

课件26张PPT。售货员：微波炉热效率高，节能顾客：微波炉电功率大，电流大家庭电路电源线一电能表一闸刀开关一熔断器—开关一电灯(用电器)一插座5、元件的连接 电灯与开关串联，开关接在火线上 电灯与插座并联在火线与零线之间插座与插座并联在火线与零线之间电灯与电灯并联在火线与零线之间1.家庭电路中电流过大的原因( )、（ ）短路用电器总功率过大2.保险丝大低铅锑等于稍大于2.保险丝串铁丝铜丝4）保险丝选用：选用保险丝时，应该使他的额定电流等于或稍大于电路最大正常工作电流；
5）保险丝的规格：保险丝越粗，额定电流越大，熔断电流也越大；

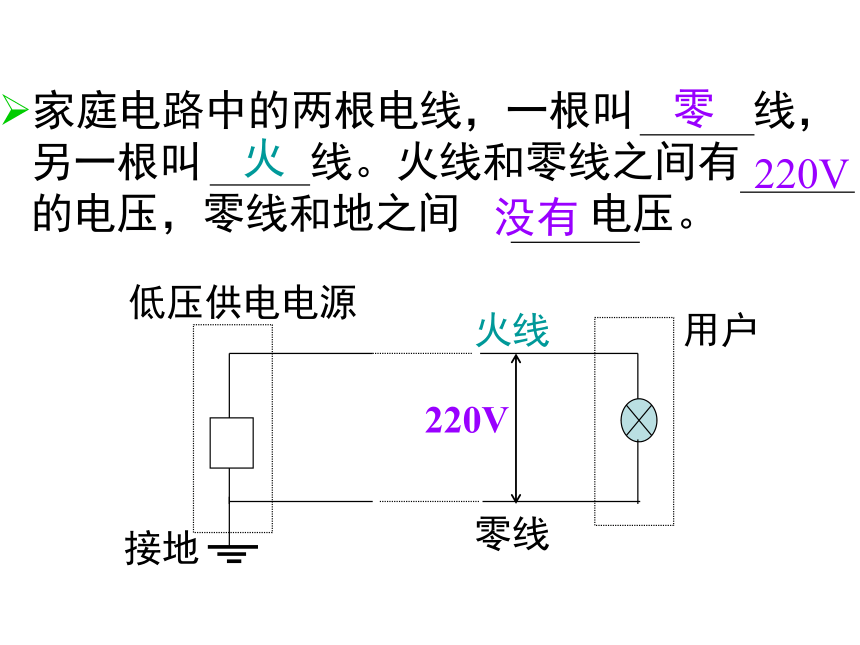

6）保险丝的使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，使用更不能用铁丝、铜丝或其它金属丝代替保险丝零火220V没有3.漏电保护器漏电保护器。正常情况下，不应该有电流直接流入大地。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就要起作用了，他会迅速切断电源，对人身起到保护作用。插座：给移动的用电器供电，接大功率用电器的插座一般有保险丝，接在火线上。 这是因为用电器工作时，火线和零线中的电流是相等的，如果在火线和零线上各装一根保险丝，当电流过大时，两根保险丝不一定都熔断，若只有装在零线上的那一根断了，那么与火线相连的各部位依然带点，这样，人们不小心触摸到这些部位，容易触电。三孔插座：左零右火上地。插头上标E的脚和（ ）相连。插座上标E的孔和（ ）相连用电器的金属外壳大地当把三脚插头插入三孔插座时，除把用电器接入电路，也把用电器的金属外壳与大地连接起来，这样即使用电器内部火线绝缘皮破损后使用电器外壳带电，也会从接地导线流走，人接触外壳也不会有危险。三线插头中接地的插脚比另外两个插脚稍长，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电 。为什么这样设计？连一连5.开关与电灯接线规则:火线进开关,零线进电灯,灯泡的螺旋套接零线.①开关及保险丝必须与电路的火线相连。开关接在火线上，当拉开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。②螺丝口灯泡的螺旋套接到零线上。因为一般情况下，零线连着地，这样人体不小心碰到螺旋套灯座，人也不会触电。试电笔火零金属体火零 试电笔中的电阻器十分重要，约有一1百万欧，电流约为0.2mA，不会对人造成伤害。 如果用笔尖接触零线，氖管应该不发光，但是在日常生活中，有时会遇到接触零线氖管也发光的情况，原因是进户零线开路，用电器不能工作，但检验部位通过用电器跟火线接通，这时用试电笔测试零线氖管也会发光。3.白炽灯的安装a.控制电灯的开关必须串联在火线与灯泡之间。
b.螺丝口灯座与电源线连接时一定要将火线与灯座中心有弹簧的接线柱相连，零线与灯座的螺旋外套相连，以保证用电安全。安全用电家庭电路触电原因：实际上都是由于人体直接或间接跟火线连通造成的。 触电形式 家庭电路触电 高压触电 单线触电 双线触电 高压电弧触电 跨步电压触电 1.单线触电：站在地上的人触到火线，如果这时脚下踩着绝缘材料，就不会触电。此时漏电保护器会跳闸。2. 双线触电：人站在绝缘体上，若双手同时接触火线和零线。没谁保他双线触电 单线触电3.高压电弧触电：不靠近高压带电体。高压电弧触电4.跨步电压触电：单脚跳离或双脚并拢跳离。跨步电压触电触电事故急救 1.处理原则：切断电源，注意自身安全。 2.具体做法： 一是切断电源，或者用一根绝缘棒将电线挑开，尽快使触电者脱离电源。二是发生电火灾时，务必在切断电源后，在泼水救火，在整个救护过程中，必须随时注意自身保护，防止自己也触电。
6、当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是 [ ]
　　A．室内电灯中有短路的。
　　B．室内电灯中有断路的。
　　C．台灯或插头有短路的。
　　D．台灯或插头有断路的。C7 ．发现电线起火，应采用下面哪种方法？ [ ]
A．用水扑灭火。
B．迅速拉下开关，切断电源。
C．用小刀或剪刀切断电源。
D．找电工处理。B8．如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光，在D点泡不发光，可以判断线路的故障（ ）
A．在AB段断路
B.在BC段断路
C．在BC段断路
D.在CD段断路D9.家庭电路中的保险丝烧断了，其原因不可能是（ ）
A、开关里的两个线头相碰了
B、灯座里的两个线头相碰了
C、室内所有用电器都开了
D、进户线的绝缘皮破了，两条导线相碰零火
A保险盒电能表闸刀开关并串串并
