(共25张PPT)

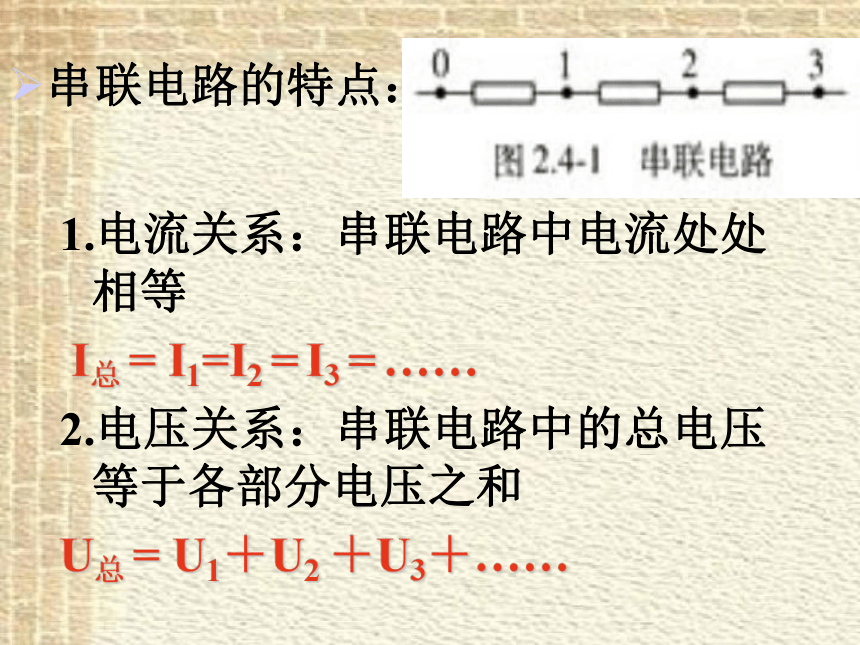

串联电路的特点:
1.电流关系:串联电路中电流处处相等
I总 = I1=I2 = I3 = ……
2.电压关系:串联电路中的总电压等于各部分电压之和
U总 = U1+U2 +U3+……

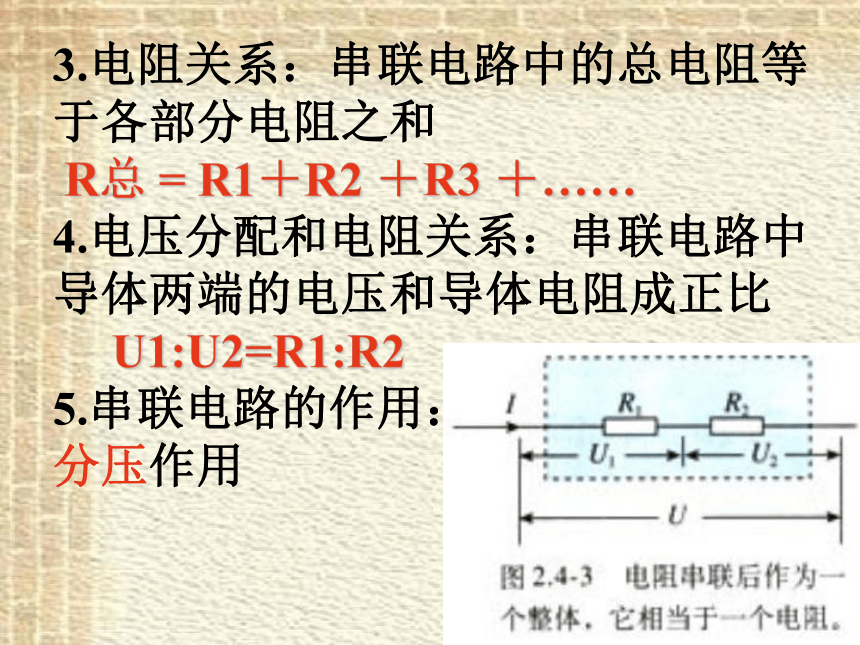

3.电阻关系:串联电路中的总电阻等于各部分电阻之和
R总 = R1+R2 +R3 +……
4.电压分配和电阻关系:串联电路中导体两端的电压和导体电阻成正比
U1:U2=R1:R2
5.串联电路的作用:
分压作用

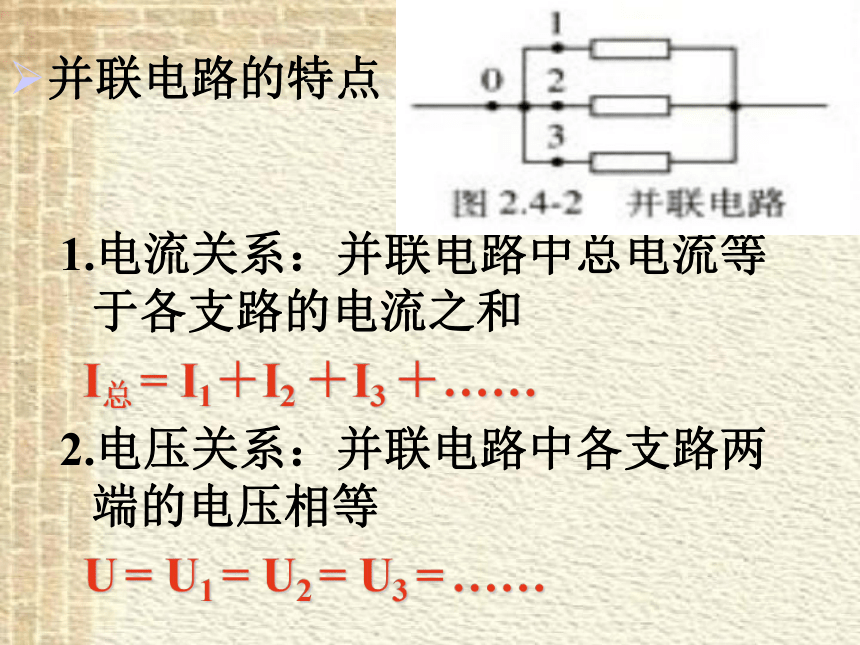

并联电路的特点
1.电流关系:并联电路中总电流等于各支路的电流之和
I总 = I1+I2 +I3 +……
2.电压关系:并联电路中各支路两端的电压相等
U = U1 = U2 = U3 = ……

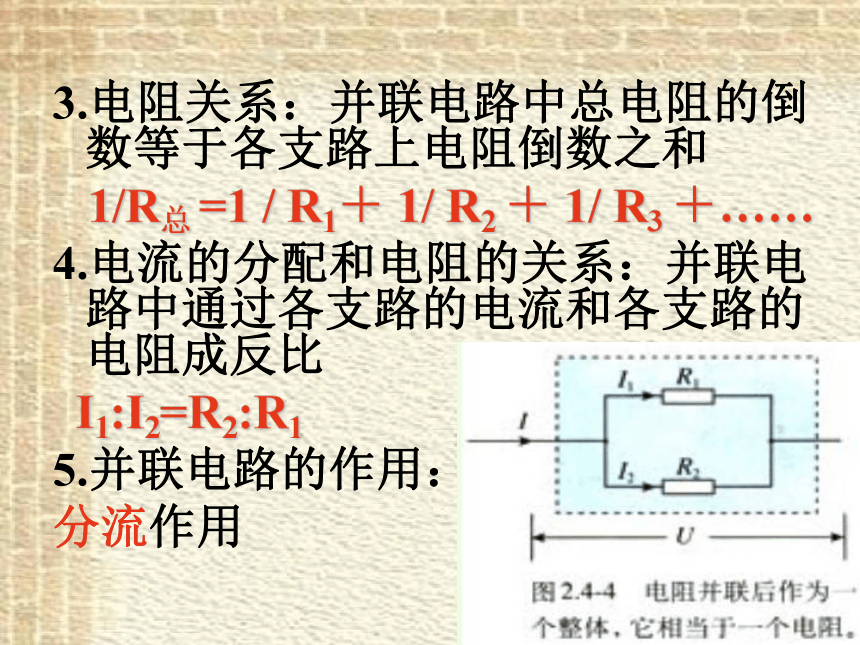

3.电阻关系:并联电路中总电阻的倒数等于各支路上电阻倒数之和
1/R总 =1 / R1+ 1/ R2 + 1/ R3 +……
4.电流的分配和电阻的关系:并联电路中通过各支路的电流和各支路的电阻成反比
I1:I2=R2:R1
5.并联电路的作用:
分流作用

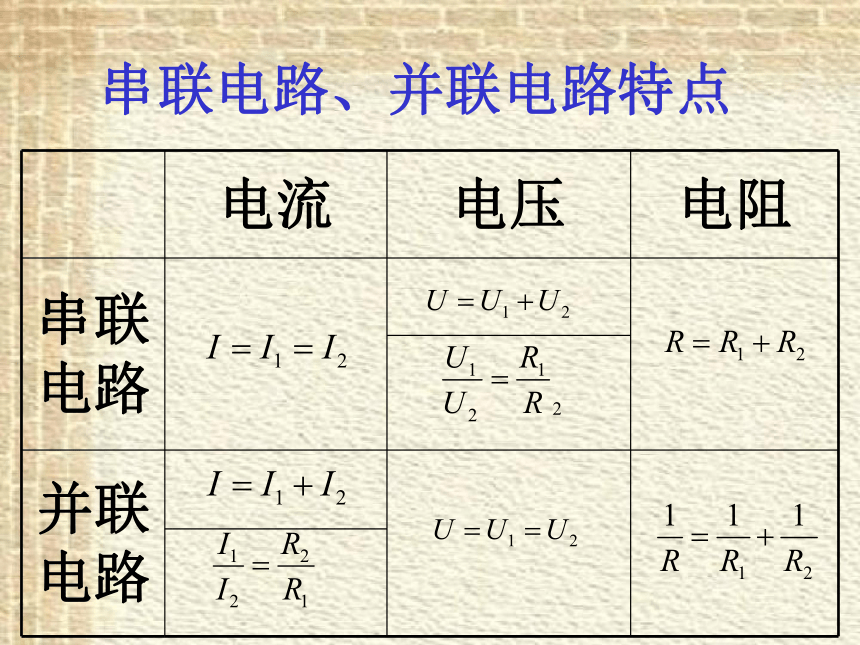

串联电路、并联电路特点
电流 电压 电阻
串联电路
并联电路

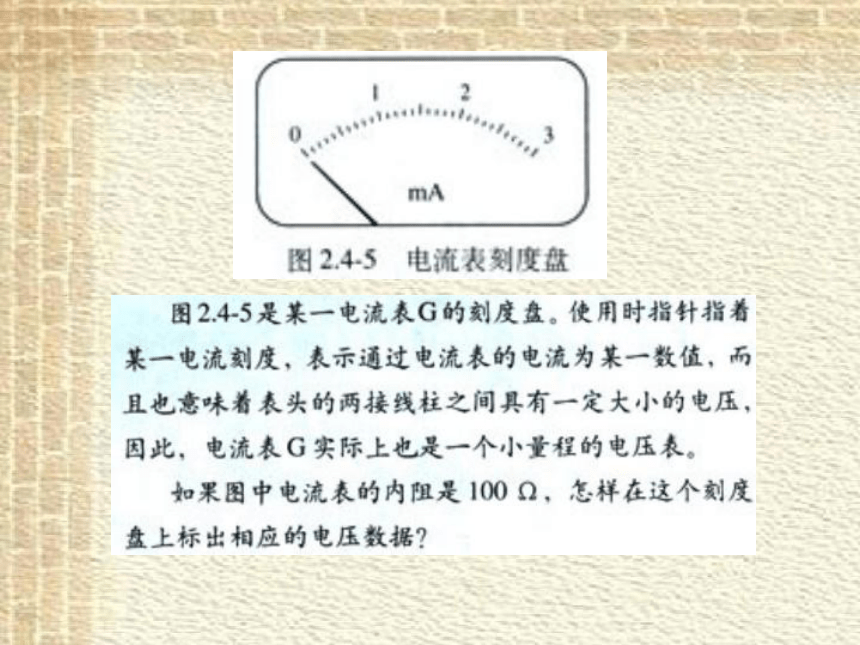

  ①θ∝I:在表头刻度盘上标出电流值就可以测量电流了。
②I∝U:通过表头的电流跟加在表头两端的电压成正比。
③U∝θ:如果在刻度盘上直接标出电压值,就可以测量电压了

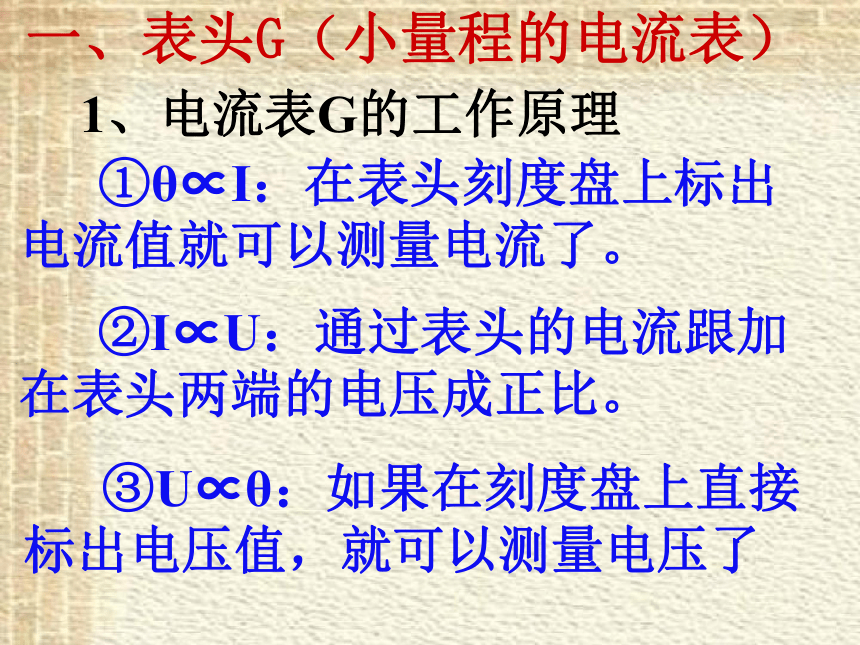

1、电流表G的工作原理
一、表头G(小量程的电流表)
③满偏电压Ug :
②满偏电流Ig

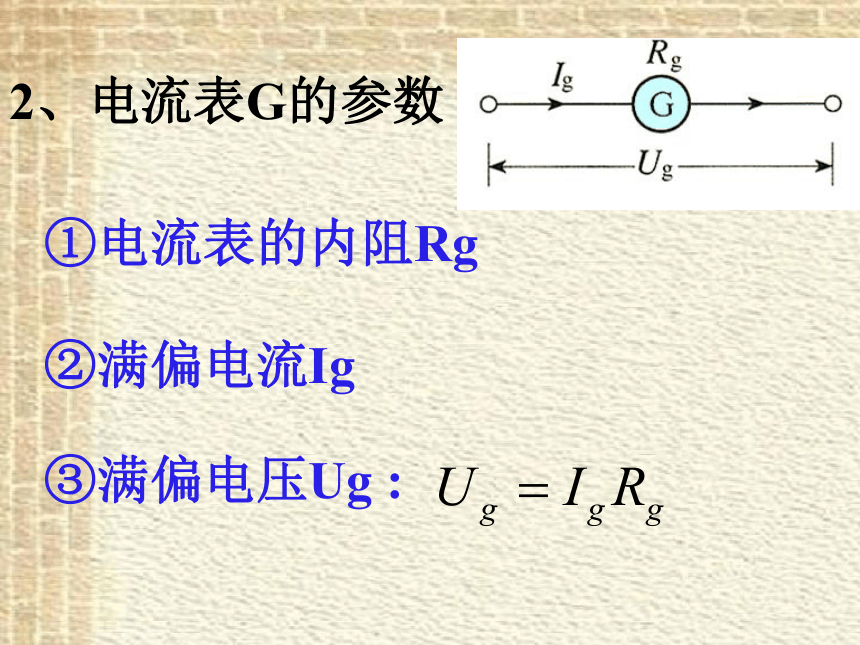

2、电流表G的参数
①电流表的内阻Rg
二、电流表G改为电压表V
1、电流表改装电压表的原理:
串联一个电阻,分担一部分电压
电路分析
2、分压电阻的计算
分压电阻
电压表内阻
满偏电压
练习1、有一满偏电流Ig=3mA,内阻Rg=120Ω的电流表G, 要把它改装成为量程为6V的电压表,应 联一个 Ω的分压电阻。
串,1880
三、把表头G改为电流表A
1、表头改装电流表的原理:
并联一个电阻,分担一部分电流
电路分析
2、分流电阻的计算
分流电阻
电流表内阻
练习2、有一满偏电流Ig=3mA,内阻Rg=120Ω的电流表G, 若把它改装成为量程为3A的电流表,应 联一个 Ω的分流电阻。
并,0.12
四、“半偏法”测电流表内阻
五、对改装的电压表进行校对
一个表头改装成量程为3V的电压表,需附加电阻1000Ω,改装成量程为8V的电压表,附加电阻为3500Ω,求表头的内阻和满偏电压。
改装为多量程的电压表和多量程的电流表应该怎么做?
双量程电压表

a
b
c
3V
15V
R1
R2

a
b
c
3V
15V
R1
R2
方案一
方案二
双量程电流表

a
b
c
3A
0.6A
R1
R2
如果给电压表串联一个阻值等于电压表内阻的电阻,它的量程变为多大,刻度盘上的数字怎么改?
6V;;1、2、3——2、4、6
如果给电流表并联一个阻值等于电流表内阻的电阻,它的量程变为多大,刻度盘上的数字怎么改?
6A;;1、2、3——2、4、6
改装电压表 改装电流表
电路
R的作用
R的计算
电表的总电阻
串联电路
并联电路
分压
分流
总结:小量程电流表的改装
