第十九章 · 生活用电
第1节 家庭电路
人民教育出版社 九年级 | 全一册
引入新课
同学们有在家帮家长换过电灯泡吗？
换灯泡之前第一步需要干嘛呢？
为什么要这样做呢？
今天我们就来学习一下家庭电路。

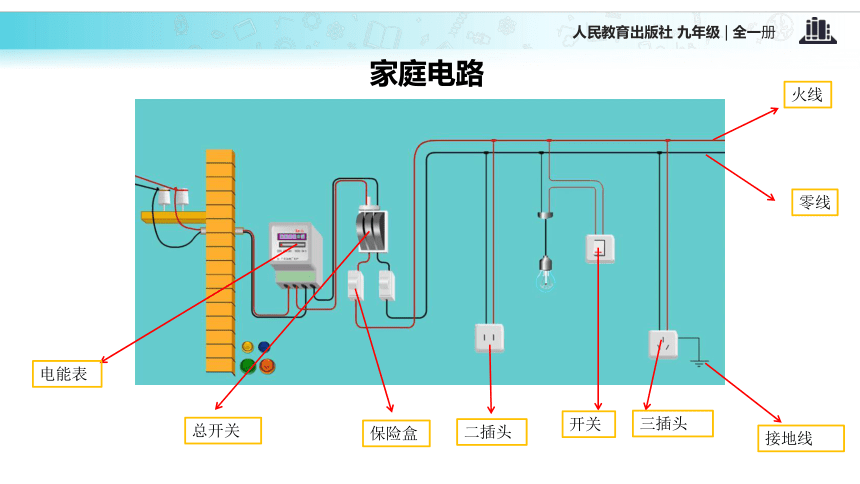

家庭电路
电能表
总开关
保险盒
二插头
开关
三插头
接地线
火线
零线

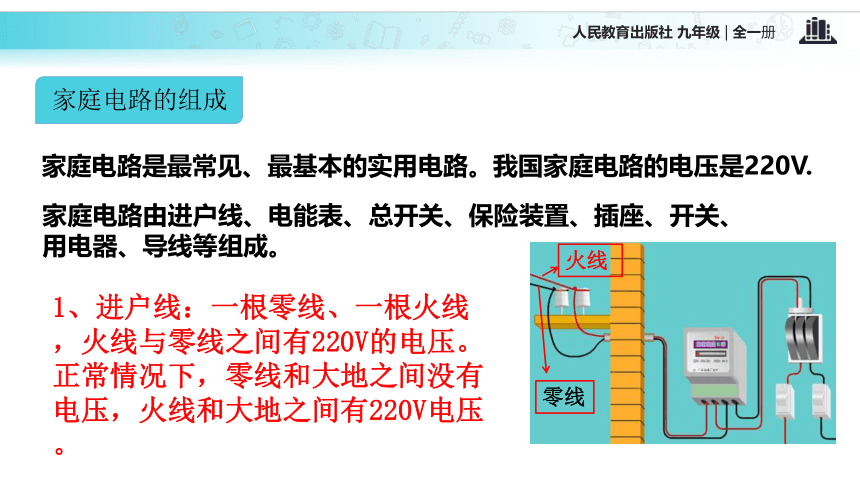

家庭电路的组成
家庭电路是最常见、最基本的实用电路。我国家庭电路的电压是220V.
家庭电路由进户线、电能表、总开关、保险装置、插座、开关、用电器、导线等组成。
1、进户线：一根零线、一根火线，火线与零线之间有220V的电压。正常情况下，零线和大地之间没有电压，火线和大地之间有220V电压。
火线
零线

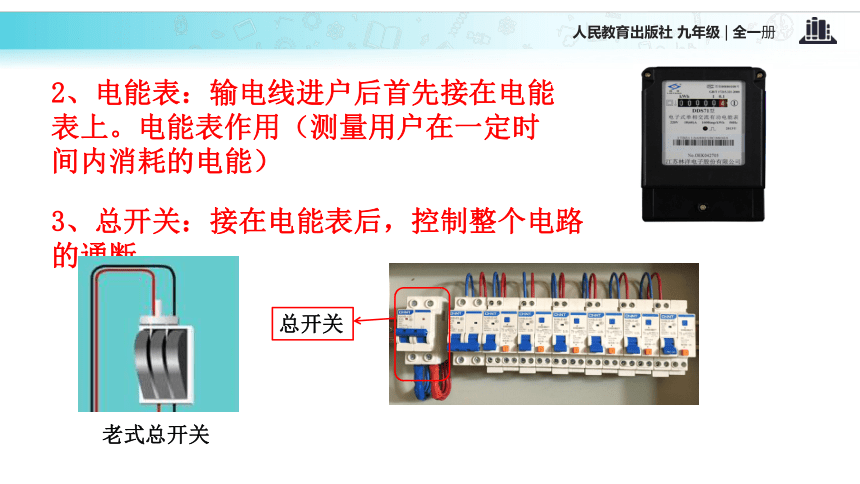

2、电能表：输电线进户后首先接在电能表上。电能表作用（测量用户在一定时间内消耗的电能）
3、总开关：接在电能表后，控制整个电路的通断。
总开关
老式总开关

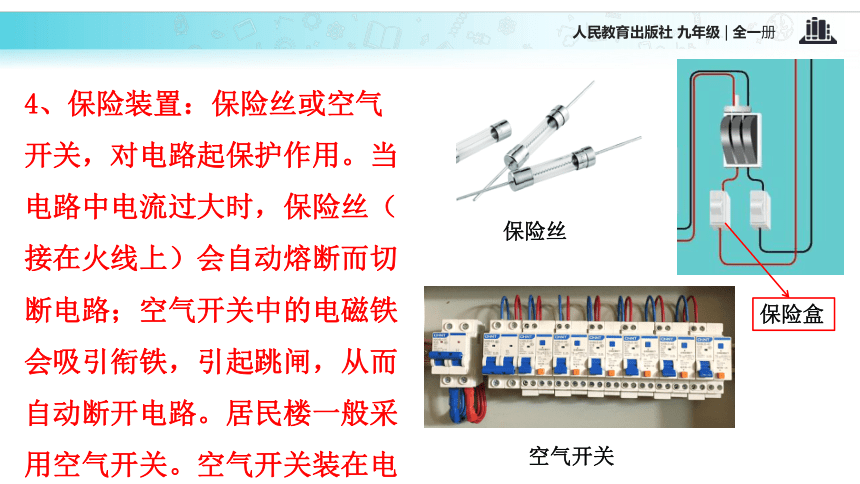

4、保险装置：保险丝或空气开关，对电路起保护作用。当电路中电流过大时，保险丝（接在火线上）会自动熔断而切断电路；空气开关中的电磁铁会吸引衔铁，引起跳闸，从而自动断开电路。居民楼一般采用空气开关。空气开关装在电能表后，当电路中的电流过大，空气开关会自动断开，俗称跳闸。
保险盒
保险丝
空气开关

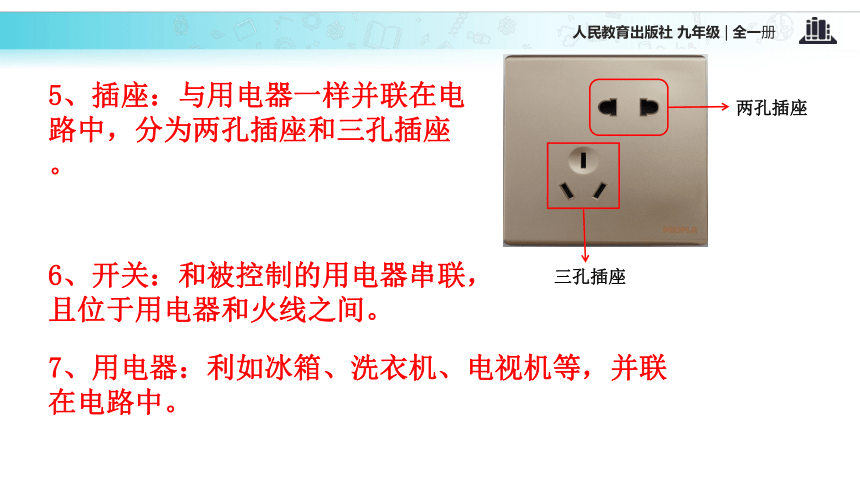

5、插座：与用电器一样并联在电路中，分为两孔插座和三孔插座。
两孔插座
三孔插座
6、开关：和被控制的用电器串联，且位于用电器和火线之间。
7、用电器：利如冰箱、洗衣机、电视机等，并联在电路中。
拓展：
连接方式：家庭电路中，各个插座、灯泡等都相互并联在电路中；
电灯与控制该电灯的开关串联，且开关要在火线和电灯之间。
开关与火线连接。
火线
零线
灯座底部的弹簧片要与火线连接，螺旋套要与零线连接，防止手误触螺旋套造成触电事故。
例1
在家庭电路中，从进户开始要顺次安装下列元器件，其先后顺序正确的是（ ）
A、电能表、保险装置、总开关
B、保险装置、电能表、总开关
C、电能表、总开关、保险装置
D、总开关、电能表、保险装置
C
火线和零线
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。零线在入户前已经和大地相连。
那么，在家用电路中如何区分火线和零线呢？
试电笔
试电笔
试电笔
试电笔构造：
笔尖金属体、电阻（很大，约100万Ω）、氖管、弹簧、金属笔卡或金属帽。
试电笔作用：
辨别火线和零线。若氖管发光，说明该点与火线连通；若不发光，则表明该点与火线断开。
试电笔
试电笔
使用原理：
氖管中充有稀薄的氖气，两端是两个金属电极，当电极间电压达到一定值，氖气会导电。当电流从一个电极流到另一个电极时，氖管就会发红光，如图。
使用方法：
使用试电笔时，手指应按住金属笔卡或笔尾金属体，笔尖接触被测导线。注意：（使用时绝对不能用手接触笔尖，以免电流经过笔尖、人体回到大地，使通过人体的电流过大发生事故。）
例2
如图所示是使用试电笔的几种方法，其中正确的是（ ）
A、（1）（2）
B、（2）（3）
C、（3）（4）
D、（1）（4）
D
三线插头和漏电保护器
插头分为二线插头和三线插头。它们有什么区别呢？同学们想想什么用电器需要三线插头呢？
国家规定：所有带金属外壳的用电器，其外壳必须接地，也就是必须使用三孔插座和三线插头。
两线插头：左零右火
三线插头：左零右火上接地
零（N）
火（L）
地（E）
三线插头作用：
万一用电器的外壳和电源火线之间的绝缘损坏时，使外壳带电，电流就会流入大地，不致对人造成伤害。
电路的保护措施里除了三线插头还有漏电保护器。
带漏电保护器的开关
漏电保护器作用：
如果站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人体起到保护作用。
当堂检测
1、关于家庭电路，下列说法正确的是（ ）
A、控制电灯的开关应与电灯串联
B、空气开关的主要作用不同于保险丝
C、我国家庭电路电压是不高于36V
D、电冰箱和家庭电路是串联的
A
2、如图所示是家庭电路中三孔插座和三脚插头的示意图，下列说法正确的是（ ）
A、三脚插头的三个脚一样长
B、插孔E是用来接零线的
C、插孔L是用来接零线的
D、标有E的插脚能保证插入插座时，用电器外壳先接地
D
