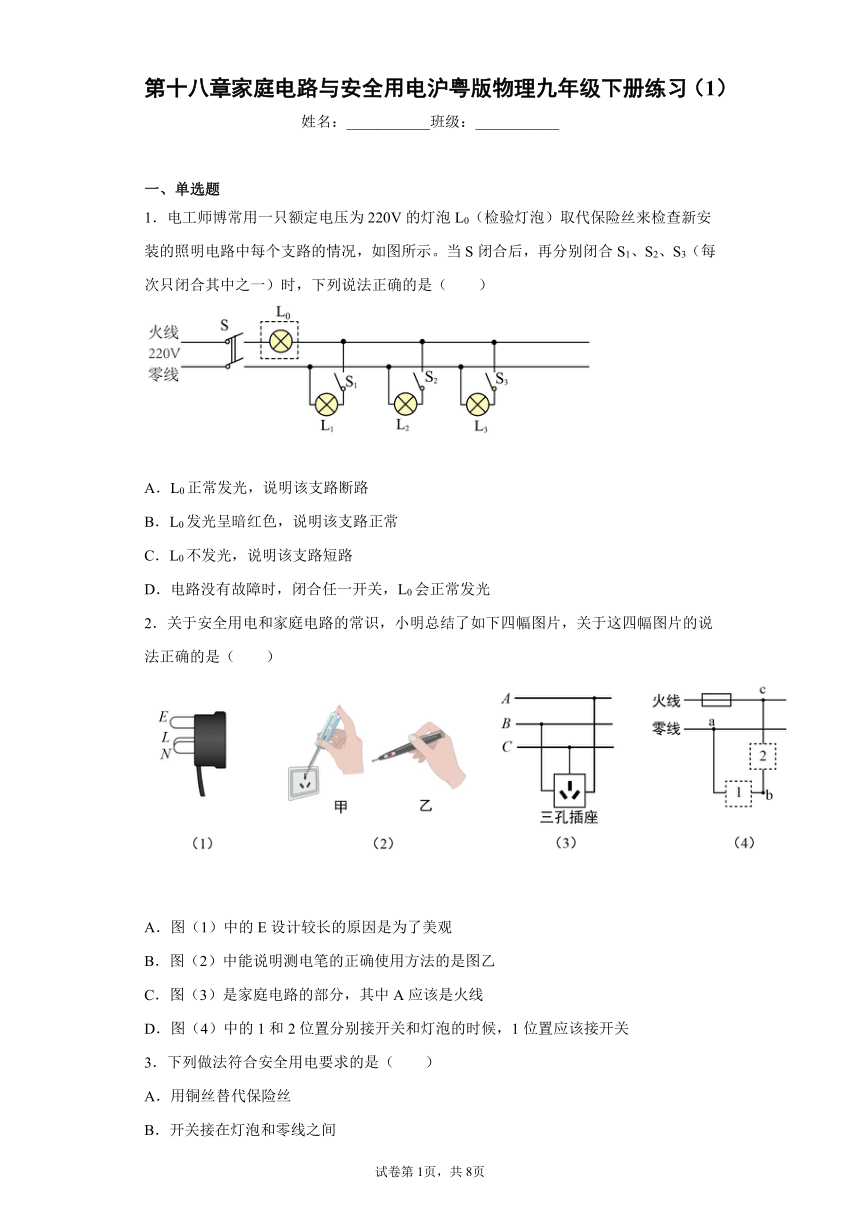

第十八章家庭电路与安全用电沪粤版物理九年级下册练习（1）
姓名：___________班级：___________
一、单选题
1．电工师博常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（ ）
A．L0正常发光，说明该支路断路
B．L0发光呈暗红色，说明该支路正常
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
2．关于安全用电和家庭电路的常识，小明总结了如下四幅图片，关于这四幅图片的说法正确的是（ ）
A．图（1）中的E设计较长的原因是为了美观
B．图（2）中能说明测电笔的正确使用方法的是图乙
C．图（3）是家庭电路的部分，其中A应该是火线
D．图（4）中的1和2位置分别接开关和灯泡的时候，1位置应该接开关
3．下列做法符合安全用电要求的是（ ）
A．用铜丝替代保险丝
B．开关接在灯泡和零线之间
C．更换灯泡时断开电源开关
D．使用测电笔时手接触笔尖金属体

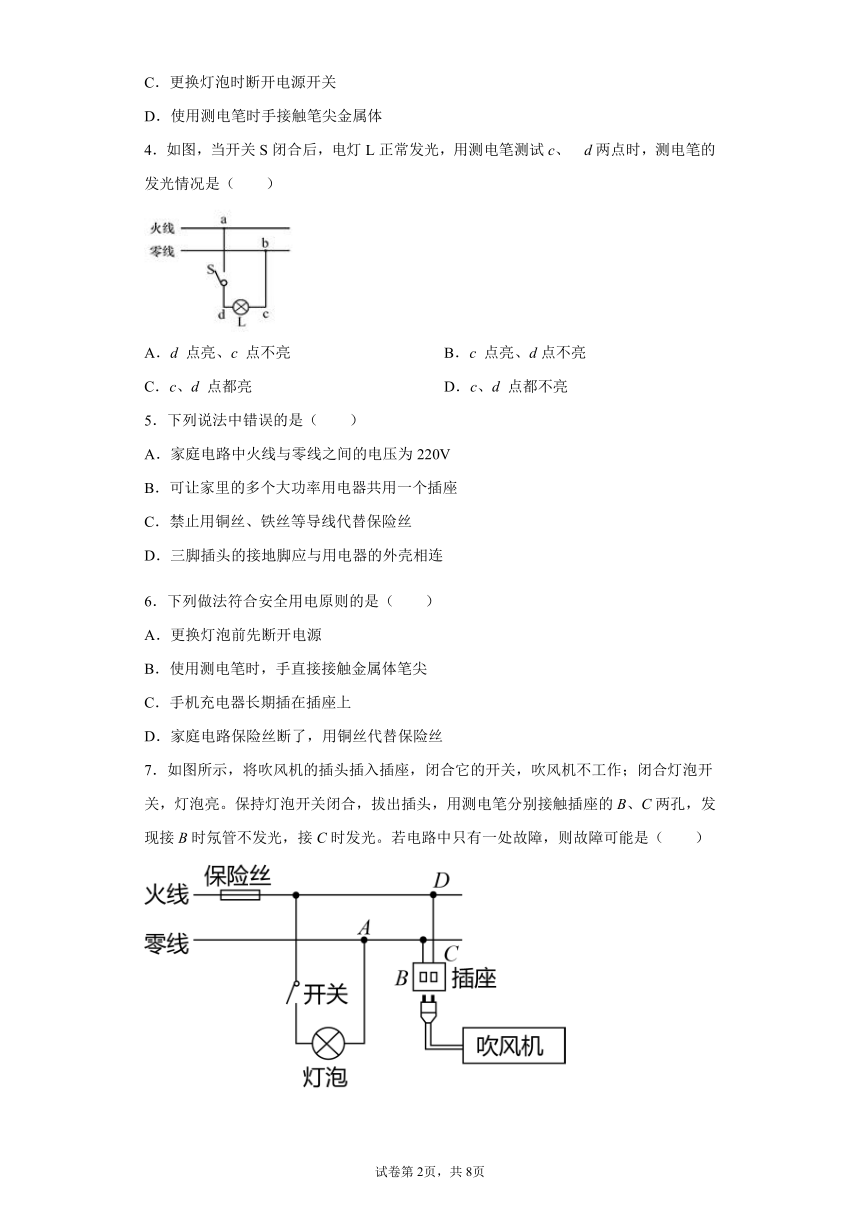

4．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
5．下列说法中错误的是（ ）
A．家庭电路中火线与零线之间的电压为220V
B．可让家里的多个大功率用电器共用一个插座
C．禁止用铜丝、铁丝等导线代替保险丝
D．三脚插头的接地脚应与用电器的外壳相连
6．下列做法符合安全用电原则的是（ ）
A．更换灯泡前先断开电源
B．使用测电笔时，手直接接触金属体笔尖
C．手机充电器长期插在插座上
D．家庭电路保险丝断了，用铜丝代替保险丝
7．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．AB间电路断路 B．插座短路
C．CD间电路断路 D．保险丝熔断
二、填空题

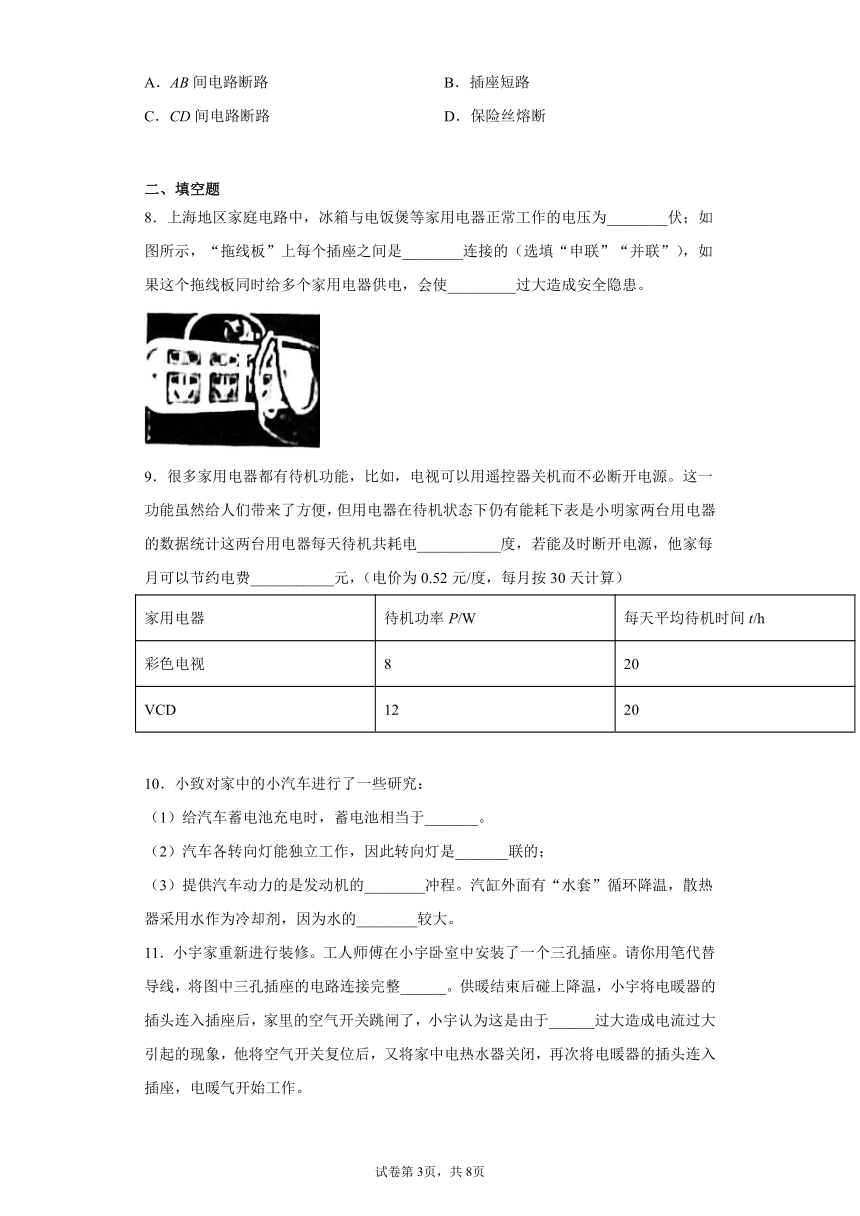

8．上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为________伏；如图所示，“拖线板”上每个插座之间是________连接的（选填“申联”“并联”），如果这个拖线板同时给多个家用电器供电，会使_________过大造成安全隐患。
9．很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源。这一功能虽然给人们带来了方便，但用电器在待机状态下仍有能耗下表是小明家两台用电器的数据统计这两台用电器每天待机共耗电___________度，若能及时断开电源，他家每月可以节约电费___________元，（电价为0.52元/度，每月按30天计算）
家用电器 待机功率P/W 每天平均待机时间t/h
彩色电视 8 20
VCD 12 20
10．小致对家中的小汽车进行了一些研究：
（1）给汽车蓄电池充电时，蓄电池相当于_______。
（2）汽车各转向灯能独立工作，因此转向灯是_______联的；
（3）提供汽车动力的是发动机的________冲程。汽缸外面有“水套”循环降温，散热器采用水作为冷却剂，因为水的________较大。
11．小宇家重新进行装修。工人师傅在小宇卧室中安装了一个三孔插座。请你用笔代替导线，将图中三孔插座的电路连接完整______。供暖结束后碰上降温，小宇将电暖器的插头连入插座后，家里的空气开关跳闸了，小宇认为这是由于______过大造成电流过大引起的现象，他将空气开关复位后，又将家中电热水器关闭，再次将电暖器的插头连入插座，电暖气开始工作。

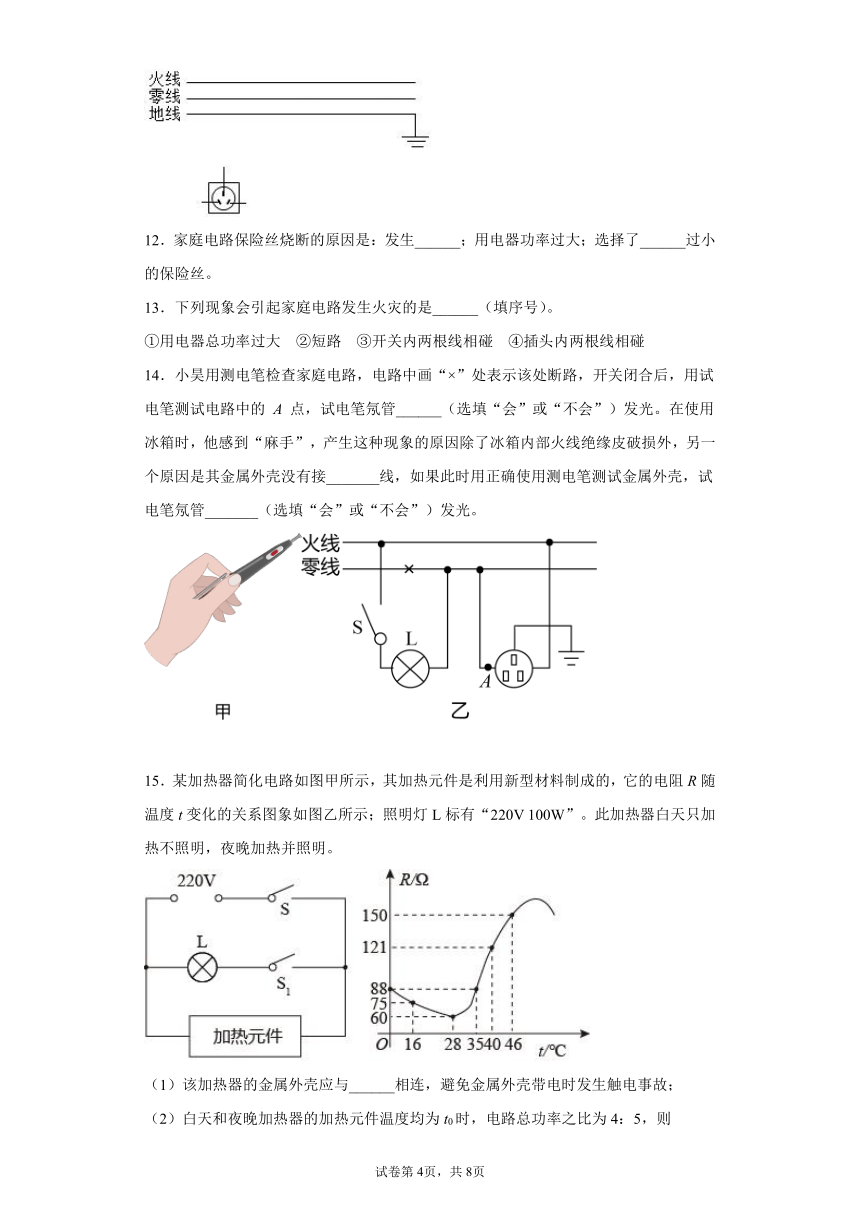

12．家庭电路保险丝烧断的原因是：发生______；用电器功率过大；选择了______过小的保险丝。
13．下列现象会引起家庭电路发生火灾的是______（填序号）。
①用电器总功率过大 ②短路 ③开关内两根线相碰 ④插头内两根线相碰
14．小昊用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的 A 点，试电笔氖管______（选填“会”或“不会”）发光。在使用冰箱时，他感到“麻手”，产生这种现象的原因除了冰箱内部火线绝缘皮破损外，另一个原因是其金属外壳没有接_______线，如果此时用正确使用测电笔测试金属外壳，试电笔氖管_______（选填“会”或“不会”）发光。
15．某加热器简化电路如图甲所示，其加热元件是利用新型材料制成的，它的电阻R随温度t变化的关系图象如图乙所示；照明灯L标有“220V 100W”。此加热器白天只加热不照明，夜晚加热并照明。
（1）该加热器的金属外壳应与______相连，避免金属外壳带电时发生触电事故；
（2）白天和夜晚加热器的加热元件温度均为t0时，电路总功率之比为4：5，则t0=___________℃；
（3）闭合开关S，若加热元件的温度从16℃升高37℃，通过加热元件的电流变化情况是___________。

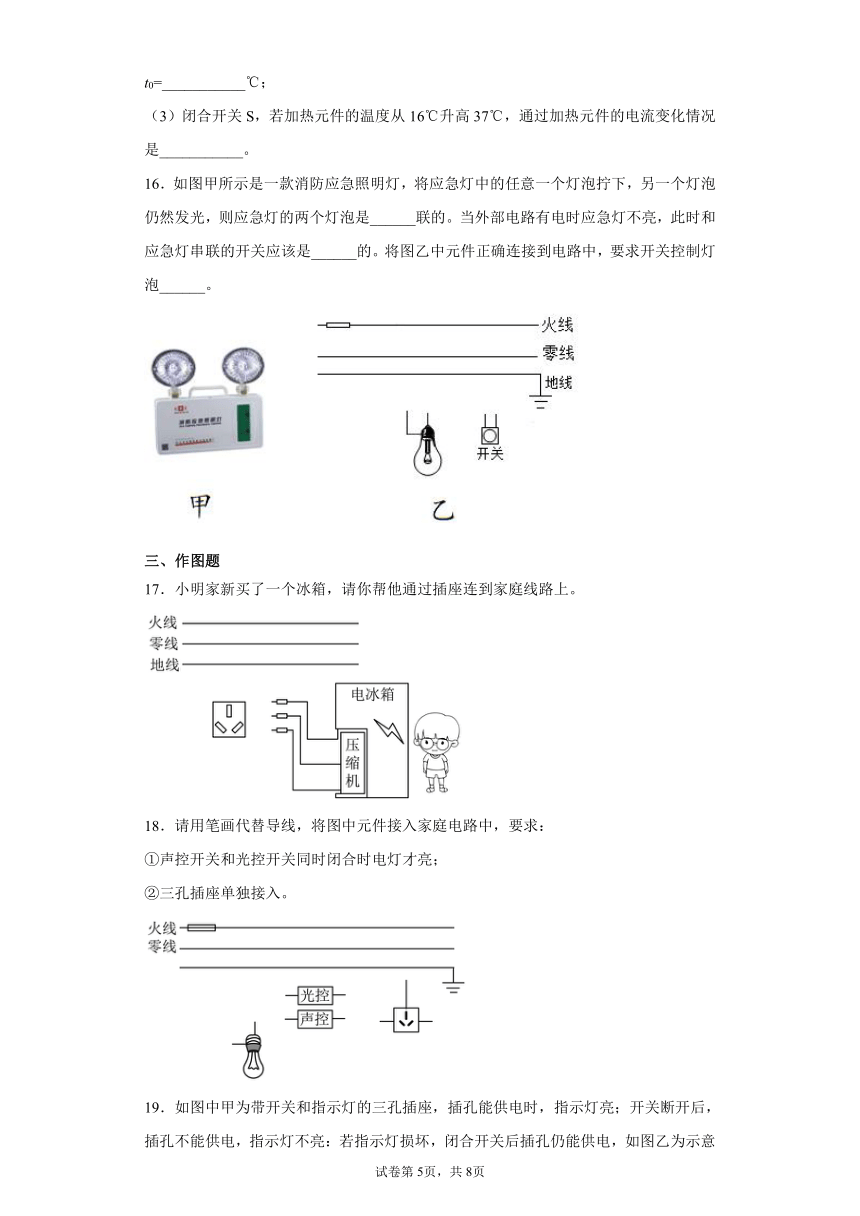

16．如图甲所示是一款消防应急照明灯，将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是______联的。当外部电路有电时应急灯不亮，此时和应急灯串联的开关应该是______的。将图乙中元件正确连接到电路中，要求开关控制灯泡______。
三、作图题
17．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
18．请用笔画代替导线，将图中元件接入家庭电路中，要求：
①声控开关和光控开关同时闭合时电灯才亮；
②三孔插座单独接入。
19．如图中甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮：若指示灯损坏，闭合开关后插孔仍能供电，如图乙为示意图，请完成接线。
四、实验题
20．一台空调的说明书中主要数据如表，请回答：
（1）空调应选 ___________________ 孔插座（选“两”或“三”）。
（2）空调连续正常制冷60min消耗的电能 ____________________________ kWh。
（3）某同学家的电能表如图所示，从面板上你能看到哪些信息：___________，____________。 (要求写出两条)
21．家庭电路触电事故都是人体直接或间接接触______线造成的.带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与______相连，家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的空气开关(如图所示)会因电流的______效应自动切断电路．
22．小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大．在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热．他的猜想是：在这种情况下，电阻越大，电流产生的热量越多．为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝、一段阻值较小的电阻丝、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干．进行了实验．
他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察________来比较电流产生热量的大小．
他发现电流通过及产生的热量多，这与他的猜想不一致，原因是什么_______？
利用以上器材，改进实验电路，可以验证小明的猜想．请你在下面虚线框中画出改进后的电路图______．
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在外就已经和大地相连，把图中孔与点连接起来，就可以将孔接地了．如果按小明的想法连接，当点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是________．（只有一个选项正确，将正确选项的序号填在横线上）
、用电器开关闭合时，外壳会带电，人接触外壳易触电
、用电器开关闭合时，会短路，造成电流过大，引起火灾
、无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
、用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电．
五、计算题
23．刚学完电学知识的李元同学对家里新买的一台全自动电热水器充满好奇，并研读了电热水器的铭牌信息（如图所示）：
（1）他判断出电热水器使用的插座是选用图A和B中的哪一个？判断的理由是什么？
（2）该电热水器正常工作时电热丝的电阻是多少？
（3）已知电热水器的效率是80%，将该电热水器装满水，正常工作时，使水温由20℃升高到60℃所需的时间是多少？[水的密度为1.0×103 kg/m3；水的比热容为4.2×103 J/（kg·℃）]
24．如图所示，A为一根5 A的保险丝，B、C均为3 A的保险丝．R1＝21 Ω，R2＝18 Ω.S断开时，通过R1的电流为2.4 A．问当S闭合时，
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
2．C
3．C
4．A
5．B
6．A
7．A
8．220 并联 电流
9．0.4 6.24
10．用电器 并 做功 比热容
11． 总功率
12．短路 额定电流
13．①②④
14．会 地 会
15．大地（地线） 40 先变大后变小
16．并 断开
17．
18．
19．
20． 三 1.32kWh 电能表的示数为7831.6kWh 该电能表要在220V的电路中使用
21．火 大地 热
22．温度计的示数（或温度计示数的变化、温度计示数变化的快慢、温度计液柱的高低、煤油的温度等）没有使通过两个电阻丝的电流相等（或猜想是在电流相等的条件下，而实际是在电压相等的条件下等）
23．（1）B；三孔插座可使热水器金属外壳接地，防止触电危险；（2）24.2Ω；（3）70min
24．(1)5.2 A；(2)保险丝A会熔断；应选择直径为1.26 mm的保险丝．
答案第1页，共2页
答案第1页，共2页
