第十四章欧姆定律苏科版物理九年级上册培优练习（含答案）

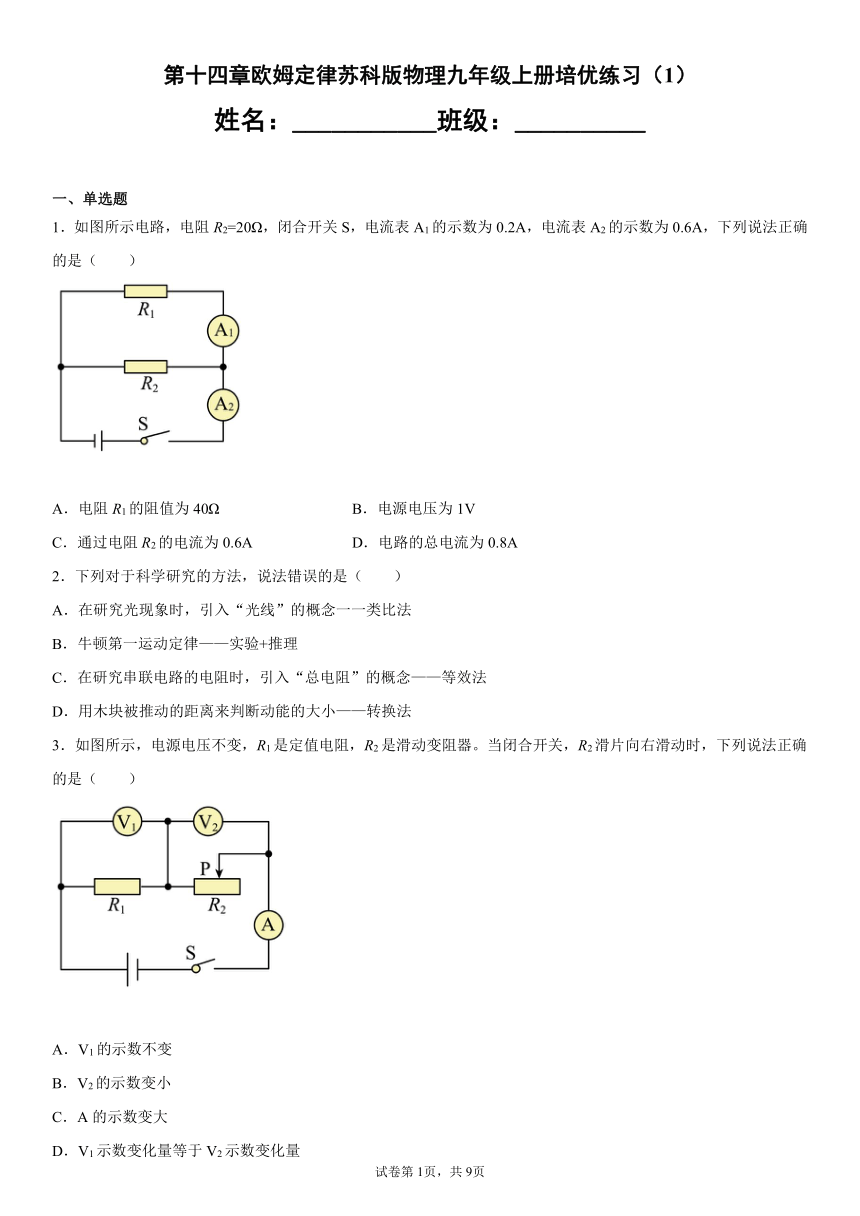

第十四章欧姆定律苏科版物理九年级上册培优练习（1）
姓名：___________班级：__________
一、单选题
1．如图所示电路，电阻R2=20Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A，下列说法正确的是（　　）
A．电阻R1的阻值为40Ω B．电源电压为1V
C．通过电阻R2的电流为0.6A D．电路的总电流为0.8A
2．下列对于科学研究的方法，说法错误的是（　　）
A．在研究光现象时，引入“光线”的概念一一类比法
B．牛顿第一运动定律——实验+推理
C．在研究串联电路的电阻时，引入“总电阻”的概念——等效法
D．用木块被推动的距离来判断动能的大小——转换法
3．如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器。当闭合开关，R2滑片向右滑动时，下列说法正确的是（　　）
A．V1的示数不变
B．V2的示数变小
C．A的示数变大
D．V1示数变化量等于V2示数变化量

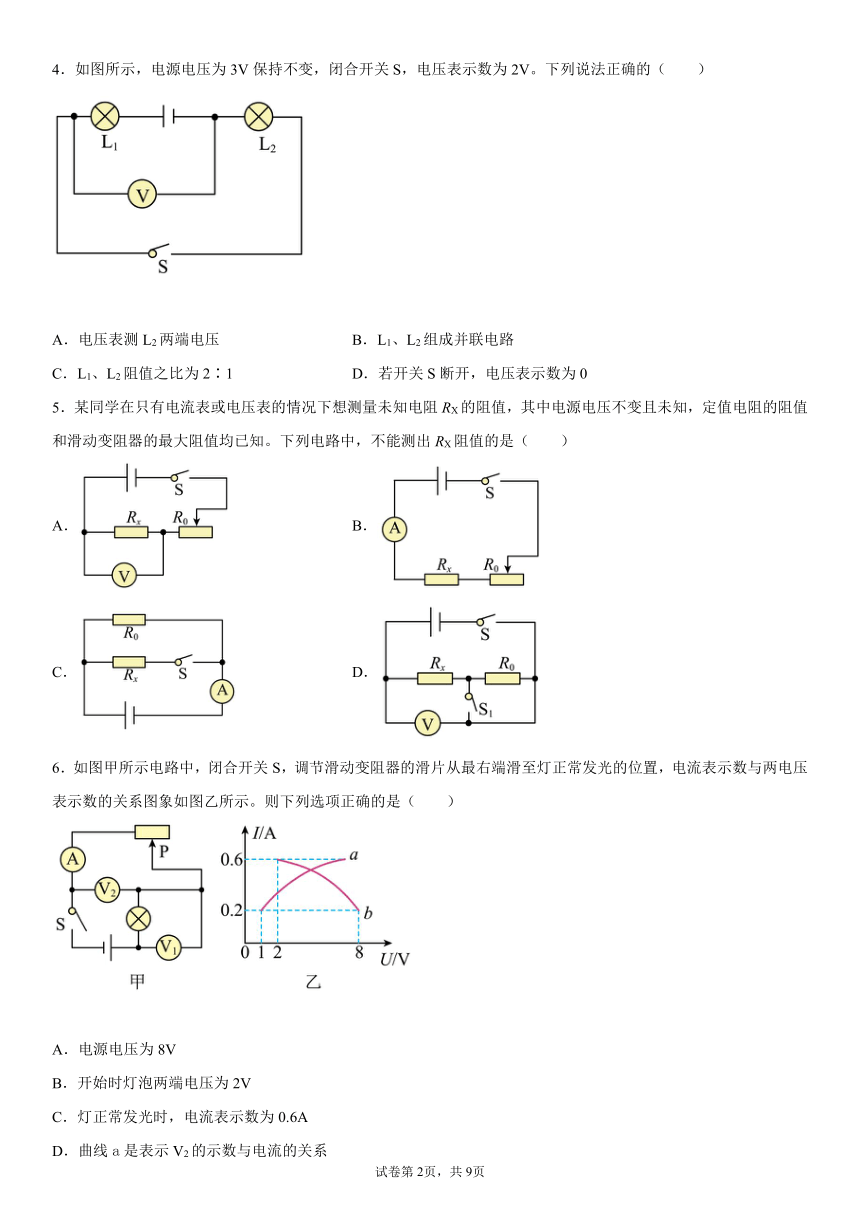

4．如图所示，电源电压为3V保持不变，闭合开关S，电压表示数为2V。下列说法正确的（　　）
A．电压表测L2两端电压 B．L1、L2组成并联电路
C．L1、L2阻值之比为2∶1 D．若开关S断开，电压表示数为0
5．某同学在只有电流表或电压表的情况下想测量未知电阻RX的阻值，其中电源电压不变且未知，定值电阻的阻值和滑动变阻器的最大阻值均已知。下列电路中，不能测出RX阻值的是（　　）
A． B．
C． D．
6．如图甲所示电路中，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图象如图乙所示。则下列选项正确的是（　　）
A．电源电压为8V
B．开始时灯泡两端电压为2V
C．灯正常发光时，电流表示数为0.6A
D．曲线a是表示V2的示数与电流的关系

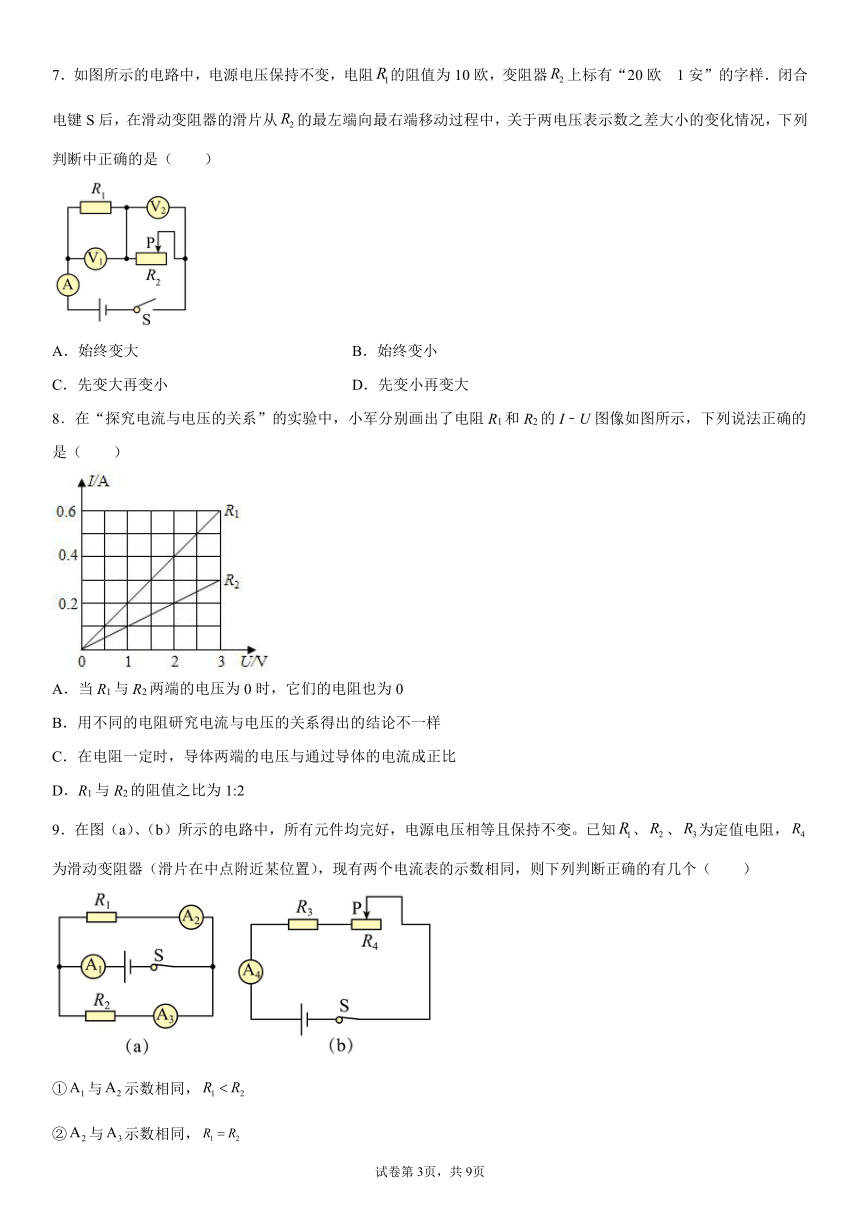

7．如图所示的电路中，电源电压保持不变，电阻的阻值为10欧，变阻器上标有“20欧 1安”的字样．闭合电键S后，在滑动变阻器的滑片从的最左端向最右端移动过程中，关于两电压表示数之差大小的变化情况，下列判断中正确的是（　　）
A．始终变大 B．始终变小
C．先变大再变小 D．先变小再变大
8．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
9．在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。已知、、为定值电阻，为滑动变阻器（滑片在中点附近某位置），现有两个电流表的示数相同，则下列判断正确的有几个（　　）
①与示数相同，
②与示数相同，
③与示数相同，
④与示数相同，
A．0 B．1个 C．2个 D．3个

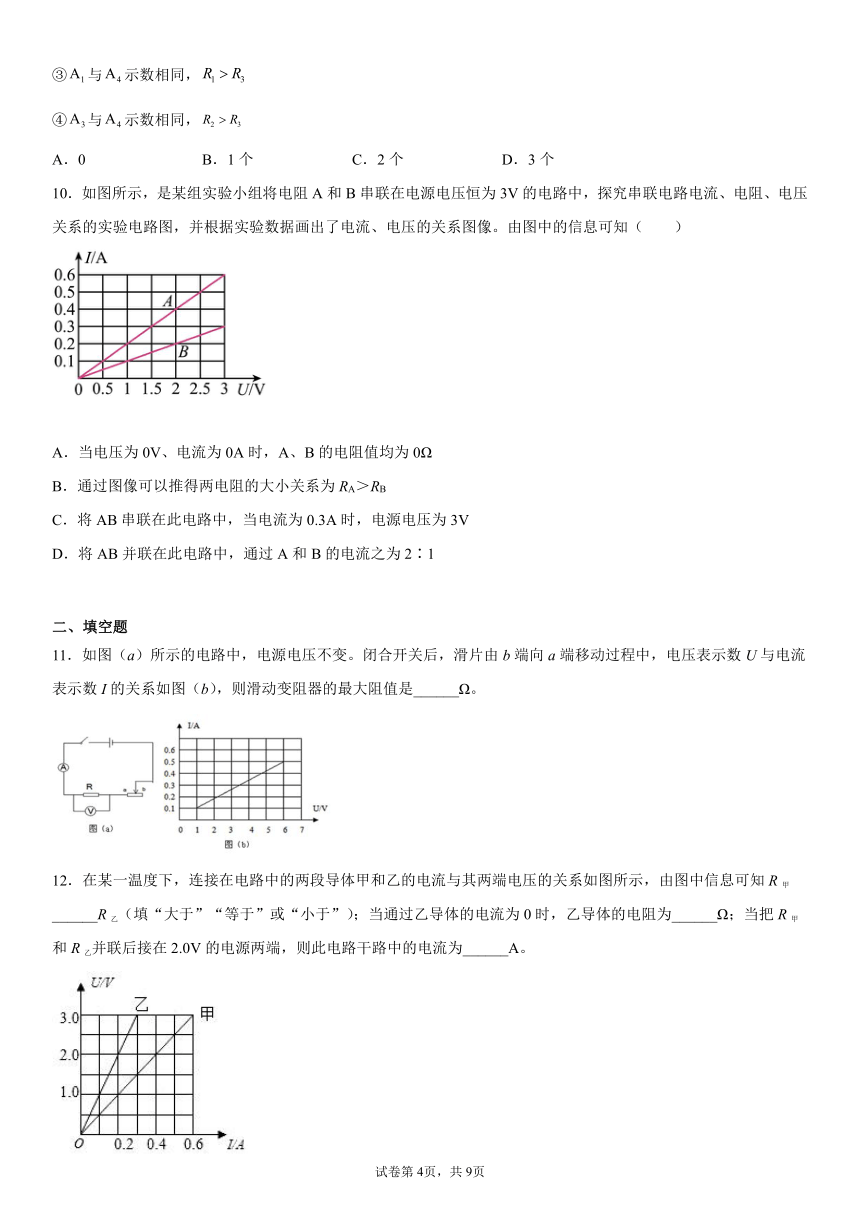

10．如图所示，是某组实验小组将电阻A和B串联在电源电压恒为3V的电路中，探究串联电路电流、电阻、电压关系的实验电路图，并根据实验数据画出了电流、电压的关系图像。由图中的信息可知（　　）
A．当电压为0V、电流为0A时，A、B的电阻值均为0Ω
B．通过图像可以推得两电阻的大小关系为RA＞RB
C．将AB串联在此电路中，当电流为0.3A时，电源电压为3V
D．将AB并联在此电路中，通过A和B的电流之为2∶1
二、填空题
11．如图（a）所示的电路中，电源电压不变。闭合开关后，滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则滑动变阻器的最大阻值是______Ω。
12．在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知R甲______R乙（填“大于”“等于”或“小于”）；当通过乙导体的电流为0时，乙导体的电阻为______Ω；当把R甲和R乙并联后接在2.0V的电源两端，则此电路干路中的电流为______A。

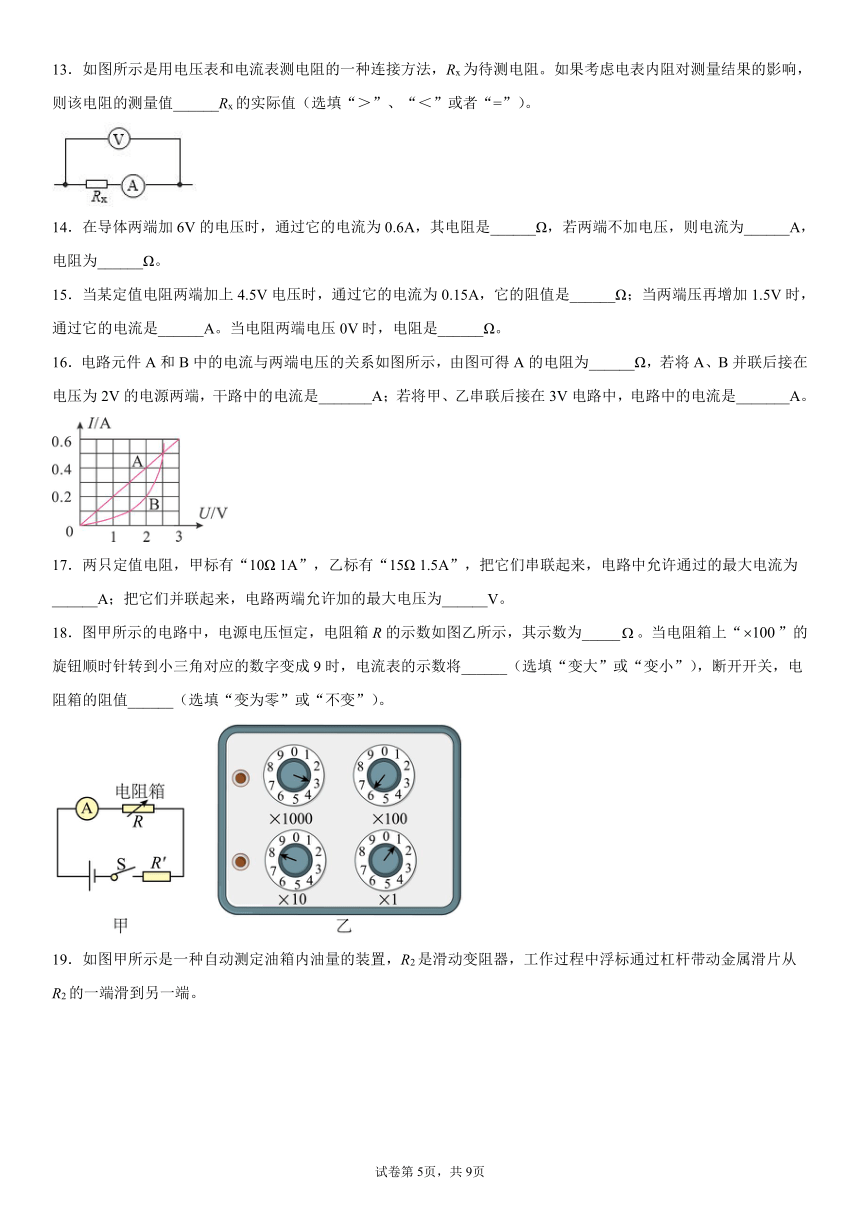

13．如图所示是用电压表和电流表测电阻的一种连接方法，Rx为待测电阻。如果考虑电表内阻对测量结果的影响，则该电阻的测量值______Rx的实际值（选填“＞”、“＜”或者“=”）。
14．在导体两端加6V的电压时，通过它的电流为0.6A，其电阻是______Ω，若两端不加电压，则电流为______A，电阻为______Ω。
15．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值是______Ω；当两端压再增加1.5V时，通过它的电流是______A。当电阻两端电压0V时，电阻是______Ω。
16．电路元件A和B中的电流与两端电压的关系如图所示，由图可得A的电阻为______Ω，若将A、B并联后接在电压为2V的电源两端，干路中的电流是_______A；若将甲、乙串联后接在3V电路中，电路中的电流是_______A。
17．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 1.5A”，把它们串联起来，电路中允许通过的最大电流为______A；把它们并联起来，电路两端允许加的最大电压为______V。
18．图甲所示的电路中，电源电压恒定，电阻箱R的示数如图乙所示，其示数为_____。当电阻箱上“”的旋钮顺时针转到小三角对应的数字变成9时，电流表的示数将______（选填“变大”或“变小”），断开开关，电阻箱的阻值______（选填“变为零”或“不变”）。
19．如图甲所示是一种自动测定油箱内油量的装置，R2是滑动变阻器，工作过程中浮标通过杠杆带动金属滑片从R2的一端滑到另一端。
（1）油量表是由______（电压表/电流表）改装而成的；
（2）当向油箱里加油时，R2两端的电压会______（变大/不变/变小）；
（3）如图乙为原电表的刻度盘，现要在该刻度盘上标注对应的油量值，则表示油量为0的刻度线应在刻度盘的______（最左边/中间某位置/最右边）；
（4）若电路中的保护电阻R1损坏，维修人员替换时误用了一个较大的电阻，则会导致油量表的测量结果______（偏大/偏小）。
三、实验题
20．某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整________（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）；
（2）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压_______V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压_______（选填“改变”或“不变”），滑动变阻器的滑片应向_______（选填“左”“右”）端滑动。
21．如甲图所示为“练习使用滑动变阻器”的实验示意图。
（1）请将甲图连接完整，要求：滑动变阻器的滑片向左滑动时，灯泡的亮度减弱______。
（2）在闭合开关前，滑片P应移动到 _____端（填“A”或“B”）。
（3）开始实验后，甲同学发现无论怎样移动滑片P，电流表只有较小示数且不变，灯泡微弱发光且亮度不变，分析原因是 _____。
（4）正确连接后，移动滑片，可以观察到：电流表的示数_____时，灯泡变亮。
（5）如乙图所示，利用滑动变阻器，除了可以改变电流，还可以改变和控制定值电阻两端的_____，为了研究和观察电流与它的关系，请在乙图中补画出相应的电路元件______。
22．小红利用如图甲所示的电路探究“电流与电阻的关系”，滑动变阻器的规格为“50Ω 1A”改变电阻箱R的阻值依次为5Ω、10Ω、20Ω，多次实验得数据如表。
实验组别 1 2 3
电阻R（Ω） 5 10 20
电流I（A） 0.4 0.2
（1）开关闭合后电流表有示数而电压表无示数，电路故障可能是_______。
A．电流表坏了
B．滑动变阻器短路
C．电阻处接触不良
D．电阻短路
（2）修正电路并完成第一组实验，断开开关，将电阻箱的阻值由5Ω调到10Ω。继续操作有以下四步：
①闭合开关；
②将滑动变阻器的滑片移到最左端；
③记录电流表示数；
④将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的顺序是_______。
（3）上述操作④中判断滑片已处于适当位置的依据是_______。本操作中滑动变阻器在实验中的作用是_______。
（4）在做第三次实验时，电流指针如图乙所示，此时通过R的电流为_______A。
（5）依据表中数据作出了如图图象，能最直观体现电流与电阻间关系的是_______。
A．B．
C．D．
（6）要完成本次实验，电源最多只能将_______节干电池串联。
四、计算题
23．某导体两端的电压是3V时，通过它的电流为200mA，则：
（1）这个导体的电阻为多少？
（2）若将电压增加到6V，那么通过导体的电流为多少？
（3）若导体两端的电压变为0，则通过它的电流为多少？导体的电阻是多少？
24．如图所示，电源电压恒定，R1的阻值为20Ω，闭合开关S，断开开关S1时，电流表的示数为0.3A；若再闭合开关S1时，电流表的示数为0.5A。试求：
（1）电源电压为多少？
（2）R2阻值为多大？
25．两定值电阻甲、乙中的电流与电压关系如图1所示。
（1）求甲的定值电阻R1和乙的定值电阻R2的大小；
（2）将两定值电阻按图2接入电路中，闭合开关后，电流表A1的示数为0.5A，求电流表A2和电压表V1、V2的示数。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．A
3．D
4．A
5．D
6．C
7．D
8．D
9．D
10．D
11．50
12．小于 10 0.6
13．>
14．10 0 10
15．30 0.2 30
16．5 0.6 0.2
17．1 10
18．3681 变小 不变
19．电流表 变大 最右边 偏大
20． 3 不变 右
21． A 把滑动变阻器的下面两个接线柱接入了电路 变大 电压
22．D ②①④③ 电压表示数为2V 保护电路和保持电阻两端电压不变 0.1 B 4
23．（1）15Ω；（2）0.4A；（3）0； 15Ω
24．（1）4V；（2）13.3Ω
25．（1）5Ω， 10Ω；（2）0.5A、7.5V、5V
