2022—2023学年物理人教版九年级全一册第16章 电压 电阻 跟踪训练题（含答案）

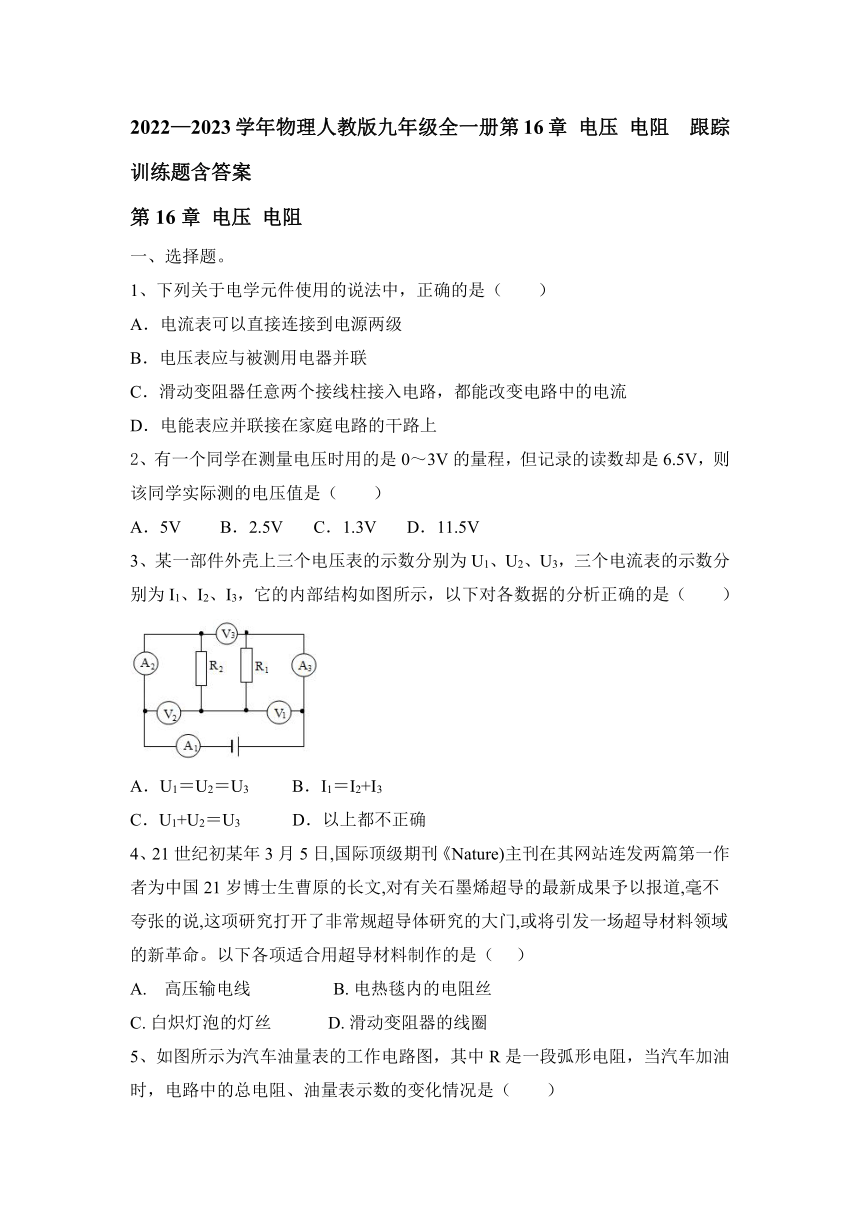

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 跟踪训练题含答案
第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（　　）
A．5V B．2.5V C．1.3V D．11.5V
3、某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（　　）
A．U1＝U2＝U3 B．I1＝I2+I3
C．U1+U2＝U3 D．以上都不正确
4、21世纪初某年3月5日,国际顶级期刊《Nature)主刊在其网站连发两篇第一作者为中国21岁博士生曹原的长文,对有关石墨烯超导的最新成果予以报道,毫不夸张的说,这项研究打开了非常规超导体研究的大门,或将引发一场超导材料领域的新革命。以下各项适合用超导材料制作的是（ ）
A. 高压输电线 B. 电热毯内的电阻丝
C. 白炽灯泡的灯丝 D. 滑动变阻器的线圈
5、如图所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是（　　）
A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小
*6、实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（ ）
A． 不变 B． 变大 C． 变小 D． 不能判定
7、在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路。
8、如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）
A．L2两端电压为2V B．L1两端电压为4V
C．L1和电源两端电压之和为4V D．L2两端电压为4V
9、下列关于导体电阻的说法中，正确的是（ ）
A. 粗导线的电阻一定比细导线的电阻小
B. 导体中没有电流通过，导体就没有电阻
C. 一根金属丝被均匀拉长后，它的电阻变大
D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零

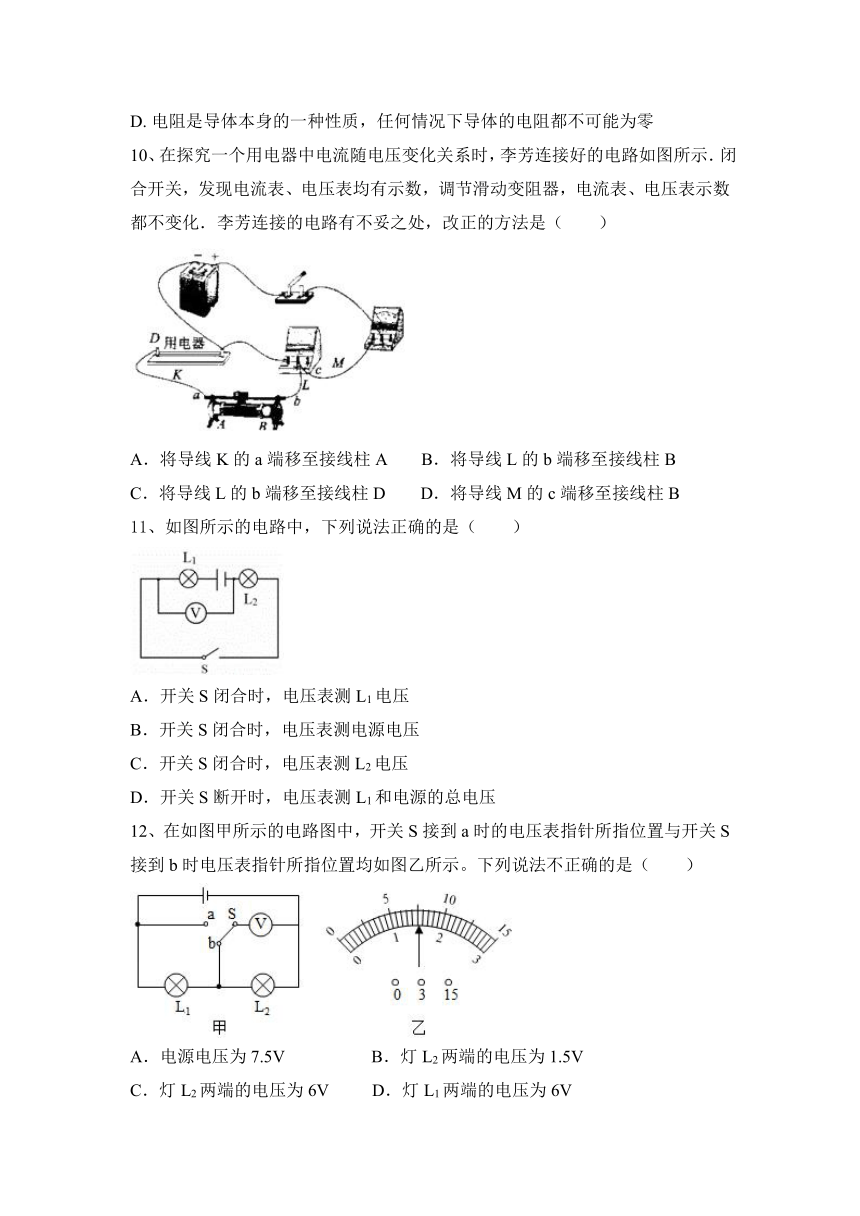

10、在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（　　）
A．将导线K的a端移至接线柱A B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D D．将导线M的c端移至接线柱B
11、如图所示的电路中，下列说法正确的是（　　）
A．开关S闭合时，电压表测L1电压
B．开关S闭合时，电压表测电源电压
C．开关S闭合时，电压表测L2电压
D．开关S断开时，电压表测L1和电源的总电压
12、在如图甲所示的电路图中，开关S接到a时的电压表指针所指位置与开关S接到b时电压表指针所指位置均如图乙所示。下列说法不正确的是（　　）
A．电源电压为7.5V B．灯L2两端的电压为1.5V
C．灯L2两端的电压为6V D．灯L1两端的电压为6V

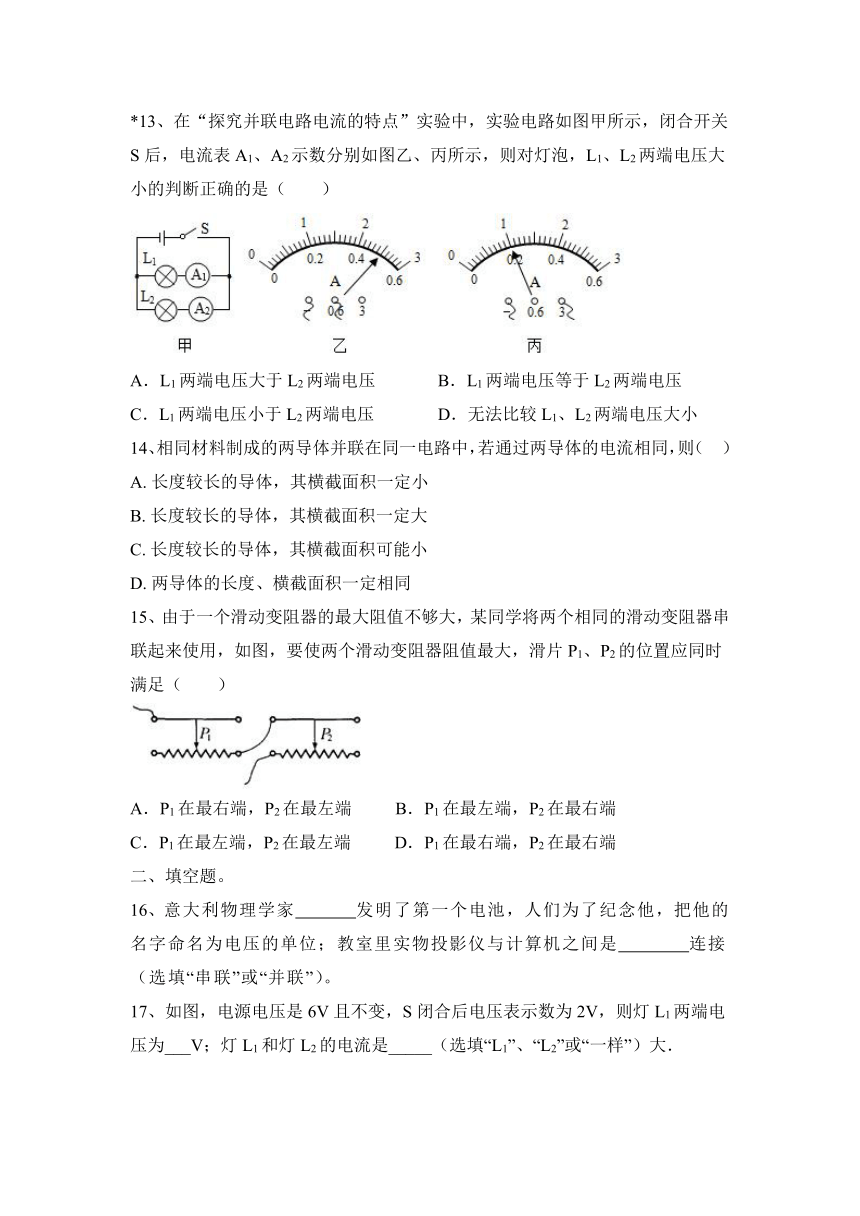

*13、在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压 B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压 D．无法比较L1、L2两端电压大小
14、相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（ ）
A. 长度较长的导体，其横截面积一定小
B. 长度较长的导体，其横截面积一定大
C. 长度较长的导体，其横截面积可能小
D. 两导体的长度、横截面积一定相同
15、由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（　　）
A．P1在最右端，P2在最左端 B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端 D．P1在最右端，P2在最右端
二、填空题。
16、意大利物理学家 发明了第一个电池，人们为了纪念他，把他的名字命名为电压的单位；教室里实物投影仪与计算机之间是 连接（选填“串联”或“并联”）。
17、如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
18、电阻是导体的一种_________，它的大小取决于导体的_________，_________，____________和_______，与导体两端的电压和导体中电流__________（填：有关或无关）。
19、如图所示，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中。
*20、如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
21、如图所示的电路中，当开关S闭合后，要想R1和R2并联，则A是
表，B是 表。
22、如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
三、作图题。
23、如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表。
四、实验题。
24、在温度一定时，小明要探究决定导体电阻大小的因素。下表给出可供选择的各种导体，请回答下列问题。
（1）选择3、6两根导体进行对比，是为了研究导体电阻大小与______是否有关。
（2）选择6和______两根导体进行对比，是为了研究导体电阻大小与长度的关系，还可以选择______导体做此实验。
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______（填写导体的代号）。
（4）实验过程中主要运用的物理学研究方法是______。
25、瑞瑞同学在中考物理实验时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须　 　。
（2）瑞瑞同学用上面第（3）步骤的方法　 　（填“能”或“不能”）测出L2两端的电压，理由是：　 　。
（3）方法改正后，所测出AB、BC、AC间的电压记录在表格中。瑞瑞同学分析实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和，且各用电器两端电压相等。瑞瑞的结论是　 　的（填“正确”或“错误”）．造成错误的原因主要是瑞瑞实验中所选用的两只灯泡的规格是　 　的（填“相同”或“不同”）。
（4）这个实验在设计方案上还存在的不足之处是：　 　。
UAB/V UBC/V UAC/V
1.5 1.5 3
五、计算题。
26、如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“﹣”、“15”，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？（以上答案均需要说明理由）
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 跟踪训练题含答案
第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
2、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（　　）
A．5V B．2.5V C．1.3V D．11.5V
【答案】C
3、某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（　　）
A．U1＝U2＝U3 B．I1＝I2+I3
C．U1+U2＝U3 D．以上都不正确
【答案】C
4、21世纪初某年3月5日,国际顶级期刊《Nature)主刊在其网站连发两篇第一作者为中国21岁博士生曹原的长文,对有关石墨烯超导的最新成果予以报道,毫不夸张的说,这项研究打开了非常规超导体研究的大门,或将引发一场超导材料领域的新革命。以下各项适合用超导材料制作的是（ ）
A. 高压输电线 B. 电热毯内的电阻丝
C. 白炽灯泡的灯丝 D. 滑动变阻器的线圈
【答案】A
5、如图所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是（　　）
A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小
【答案】C
*6、实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（ ）
A． 不变 B． 变大 C． 变小 D． 不能判定
【答案】D
7、在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路。
【答案】A
8、如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）
A．L2两端电压为2V B．L1两端电压为4V
C．L1和电源两端电压之和为4V D．L2两端电压为4V
【答案】D
9、下列关于导体电阻的说法中，正确的是（ ）
A. 粗导线的电阻一定比细导线的电阻小
B. 导体中没有电流通过，导体就没有电阻
C. 一根金属丝被均匀拉长后，它的电阻变大
D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零
【答案】C
10、在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（　　）
A．将导线K的a端移至接线柱A B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D D．将导线M的c端移至接线柱B
【答案】D
11、如图所示的电路中，下列说法正确的是（　　）
A．开关S闭合时，电压表测L1电压
B．开关S闭合时，电压表测电源电压
C．开关S闭合时，电压表测L2电压
D．开关S断开时，电压表测L1和电源的总电压
【答案】C
12、在如图甲所示的电路图中，开关S接到a时的电压表指针所指位置与开关S接到b时电压表指针所指位置均如图乙所示。下列说法不正确的是（　　）
A．电源电压为7.5V B．灯L2两端的电压为1.5V
C．灯L2两端的电压为6V D．灯L1两端的电压为6V
【答案】C
*13、在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压 B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压 D．无法比较L1、L2两端电压大小
【答案】B
14、相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（ ）
A. 长度较长的导体，其横截面积一定小
B. 长度较长的导体，其横截面积一定大
C. 长度较长的导体，其横截面积可能小
D. 两导体的长度、横截面积一定相同
【答案】B
15、由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（　　）
A．P1在最右端，P2在最左端 B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端 D．P1在最右端，P2在最右端
【答案】B
二、填空题。
16、意大利物理学家 发明了第一个电池，人们为了纪念他，把他的名字命名为电压的单位；教室里实物投影仪与计算机之间是 连接（选填“串联”或“并联”）。
【答案】 伏特； 并联
17、如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
【答案】4 一样
18、电阻是导体的一种_________，它的大小取决于导体的_________，_________，____________和_______，与导体两端的电压和导体中电流__________（填：有关或无关）。
【答案】性质 材料 长度 横截面积 温度 无关
19、如图所示，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中。
【答案】不能； B和C； 串。
*20、如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
【答案】断路 通路 短路
21、如图所示的电路中，当开关S闭合后，要想R1和R2并联，则A是
表，B是 表。
【答案】 电流； 电压
22、如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
【答案】
三、作图题。
23、如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表。
【答案】如图所示：
四、实验题。
24、在温度一定时，小明要探究决定导体电阻大小的因素。下表给出可供选择的各种导体，请回答下列问题。
（1）选择3、6两根导体进行对比，是为了研究导体电阻大小与______是否有关。
（2）选择6和______两根导体进行对比，是为了研究导体电阻大小与长度的关系，还可以选择______导体做此实验。
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______（填写导体的代号）。
（4）实验过程中主要运用的物理学研究方法是______。
【答案】1）材料 （2）7 4、5 （3）1、2 （4）控制变量法
25、瑞瑞同学在中考物理实验时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须　 　。
（2）瑞瑞同学用上面第（3）步骤的方法　 　（填“能”或“不能”）测出L2两端的电压，理由是：　 　。
（3）方法改正后，所测出AB、BC、AC间的电压记录在表格中。瑞瑞同学分析实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和，且各用电器两端电压相等。瑞瑞的结论是　 　的（填“正确”或“错误”）．造成错误的原因主要是瑞瑞实验中所选用的两只灯泡的规格是　 　的（填“相同”或“不同”）。
（4）这个实验在设计方案上还存在的不足之处是：　 　。
UAB/V UBC/V UAC/V
1.5 1.5 3
【答案】（1）断开； （2）不能；电压表正负接线柱接反了；
（3）错误；相同； （4）没有多做几次实验，使实验结果具有偶然性。
五、计算题。
26、如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“﹣”、“15”，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？（以上答案均需要说明理由）
【答案】（1）电源电压，L1、L2两端的电压U＝U1＝U2＝5.5V；
（2）通过L1的电流I1＝0.22A；L2的电流I2＝0.88A。
【解答】（1）L1与L2并联，0～15V的量程分度值为0.5V，根据指针位置，电压表读数为5.5V，根据并联电路的电压关系：U＝U1＝U2＝5.5V。
（2）电流表A1测量的是干路电流，电流表A2测量的L1是电流，干路电流大于支路电流。
所以电流表A1选的是0～3A的量程，分度值是0.1A，读数是1.1A；
电流表A2选的是0～0.6A的量程，分度值是0.02A，读数是0.22A，
I1＝0.22A，I2＝I﹣I1＝1.1A﹣0.22A＝0.88A。
