2022—2023学年物理人教版九年级全一册第15章 电流和电路 基础优选题（含答案）

2022—2023学年物理人教版九年级全一册第15章 电流和电路 基础优选题附答案

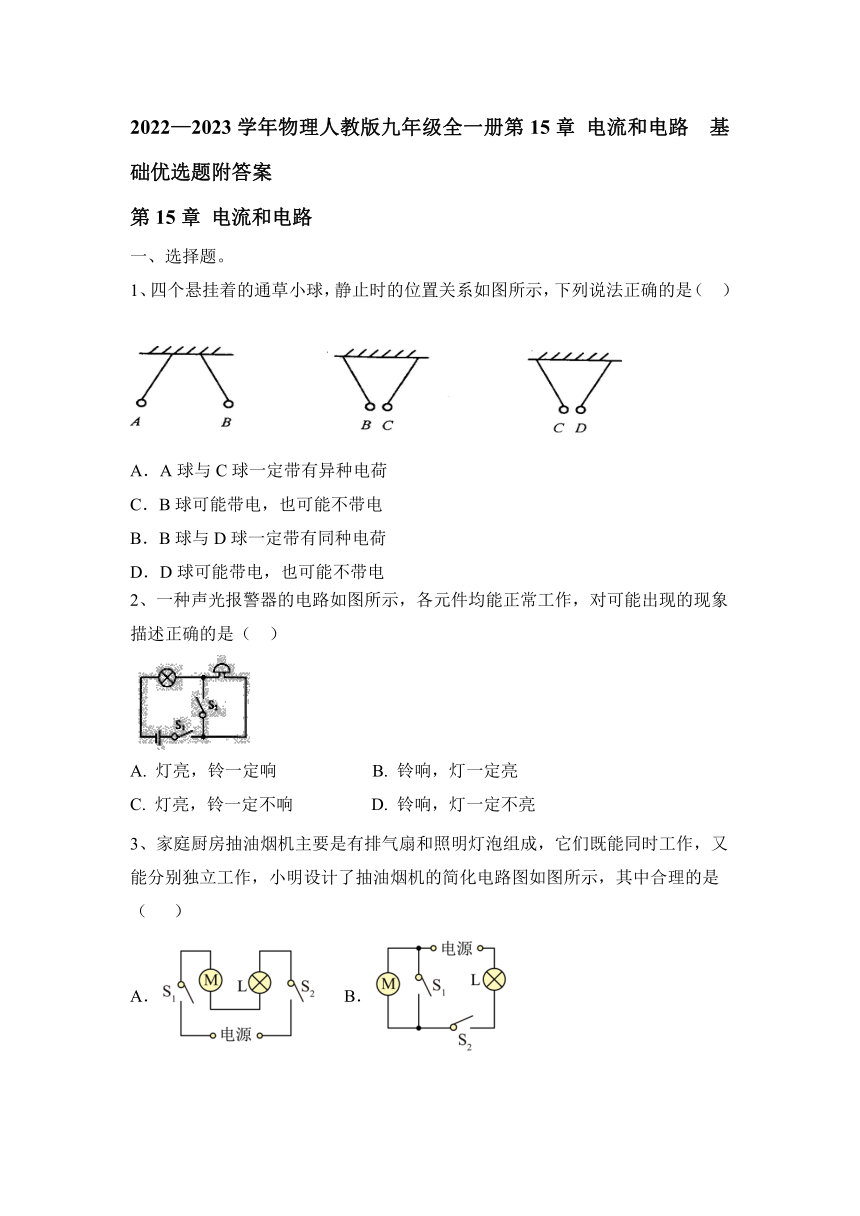

第15章 电流和电路
一、选择题。
1、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）
A．A球与C球一定带有异种电荷
C．B球可能带电，也可能不带电
B．B球与D球一定带有同种电荷
D．D球可能带电，也可能不带电
2、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A. 灯亮，铃一定响 B. 铃响，灯一定亮
C. 灯亮，铃一定不响 D. 铃响，灯一定不亮
3、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．

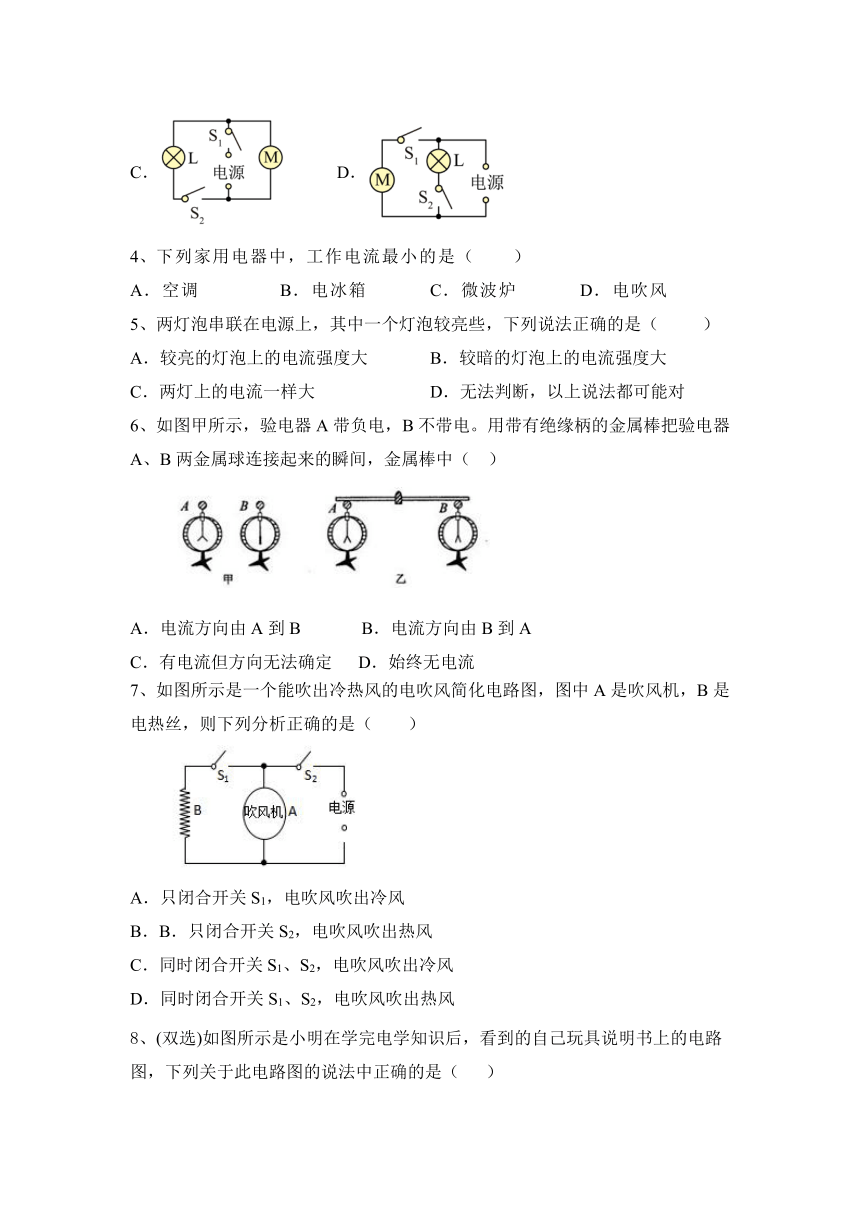

4、下列家用电器中，工作电流最小的是（　　）
A．空调 B．电冰箱 C．微波炉 D．电吹风
5、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
6、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
7、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风

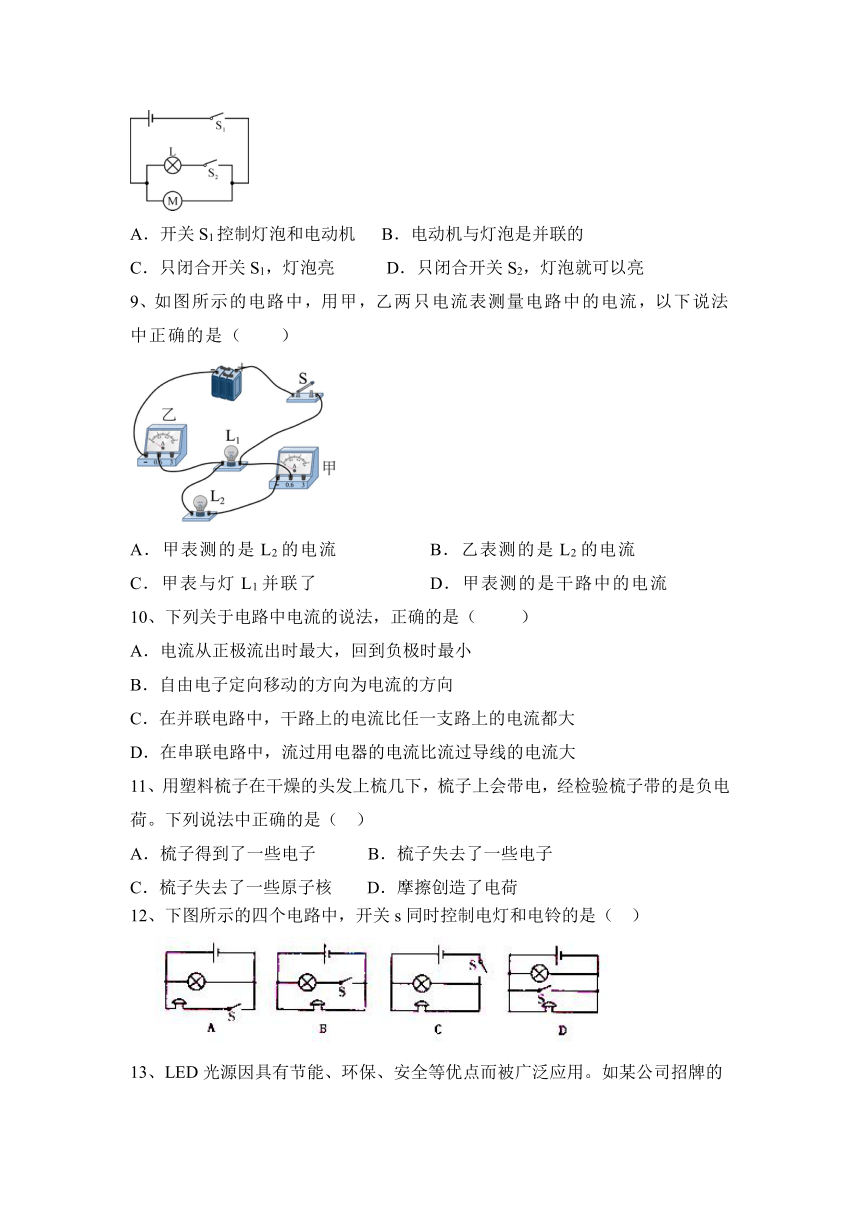

8、(双选)如图所示是小明在学完电学知识后，看到的自己玩具说明书上的电路图，下列关于此电路图的说法中正确的是（ ）
A．开关S1控制灯泡和电动机 B．电动机与灯泡是并联的
C．只闭合开关S1，灯泡亮 D．只闭合开关S2，灯泡就可以亮
9、如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（　　）
A．甲表测的是L2的电流 B．乙表测的是L2的电流
C．甲表与灯L1并联了 D．甲表测的是干路中的电流
10、下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
11、用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说法中正确的是（ ）
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷
12、下图所示的四个电路中，开关s同时控制电灯和电铃的是（ ）

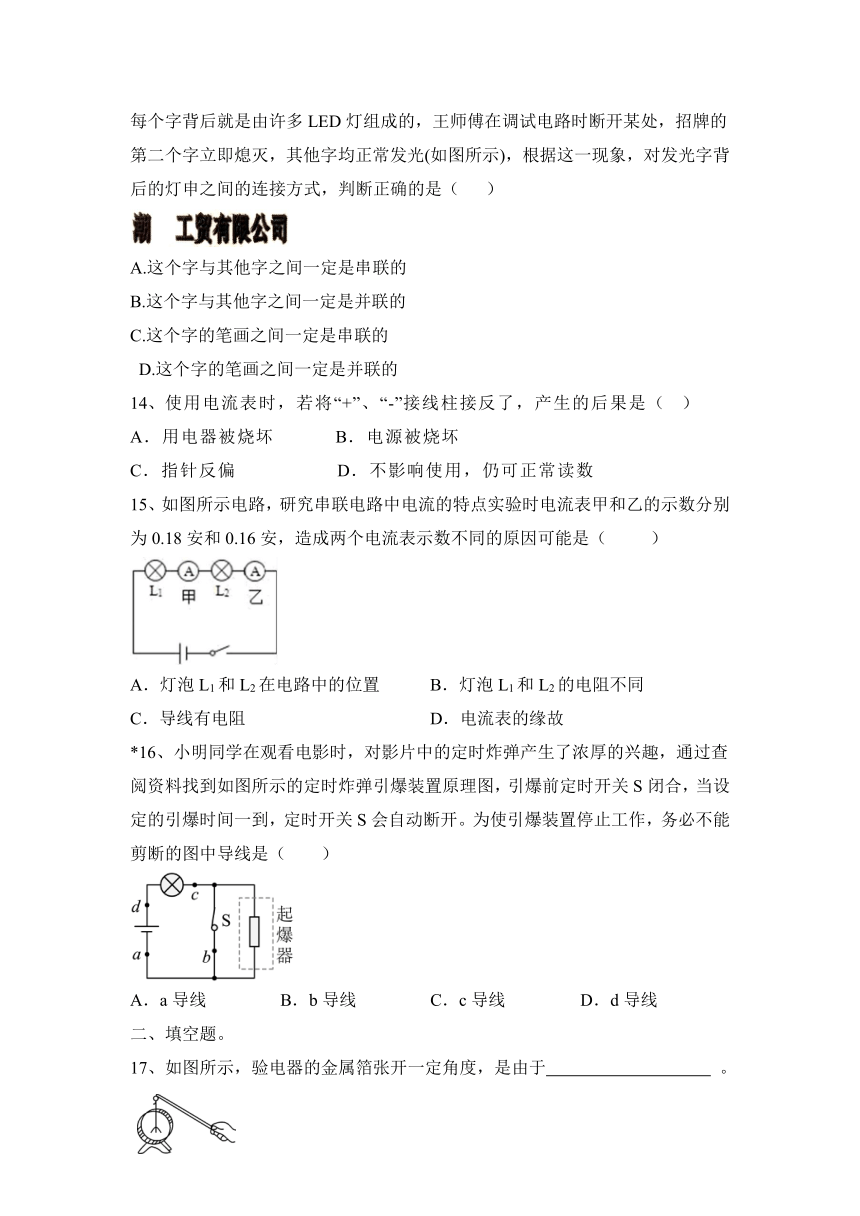

13、LED光源因具有节能、环保、安全等优点而被广泛应用。如某公司招牌的每个字背后就是由许多LED灯组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其他字均正常发光(如图所示)，根据这一现象，对发光字背后的灯申之间的连接方式，判断正确的是（ ）
A.这个字与其他字之间一定是串联的
B.这个字与其他字之间一定是并联的
C.这个字的笔画之间一定是串联的
D.这个字的笔画之间一定是并联的
14、使用电流表时，若将“+”、“-”接线柱接反了，产生的后果是（ ）
A．用电器被烧坏 B．电源被烧坏
C．指针反偏 D．不影响使用，仍可正常读数
15、如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2在电路中的位置 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表的缘故
*16、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
二、填空题。
17、如图所示，验电器的金属箔张开一定角度，是由于 。

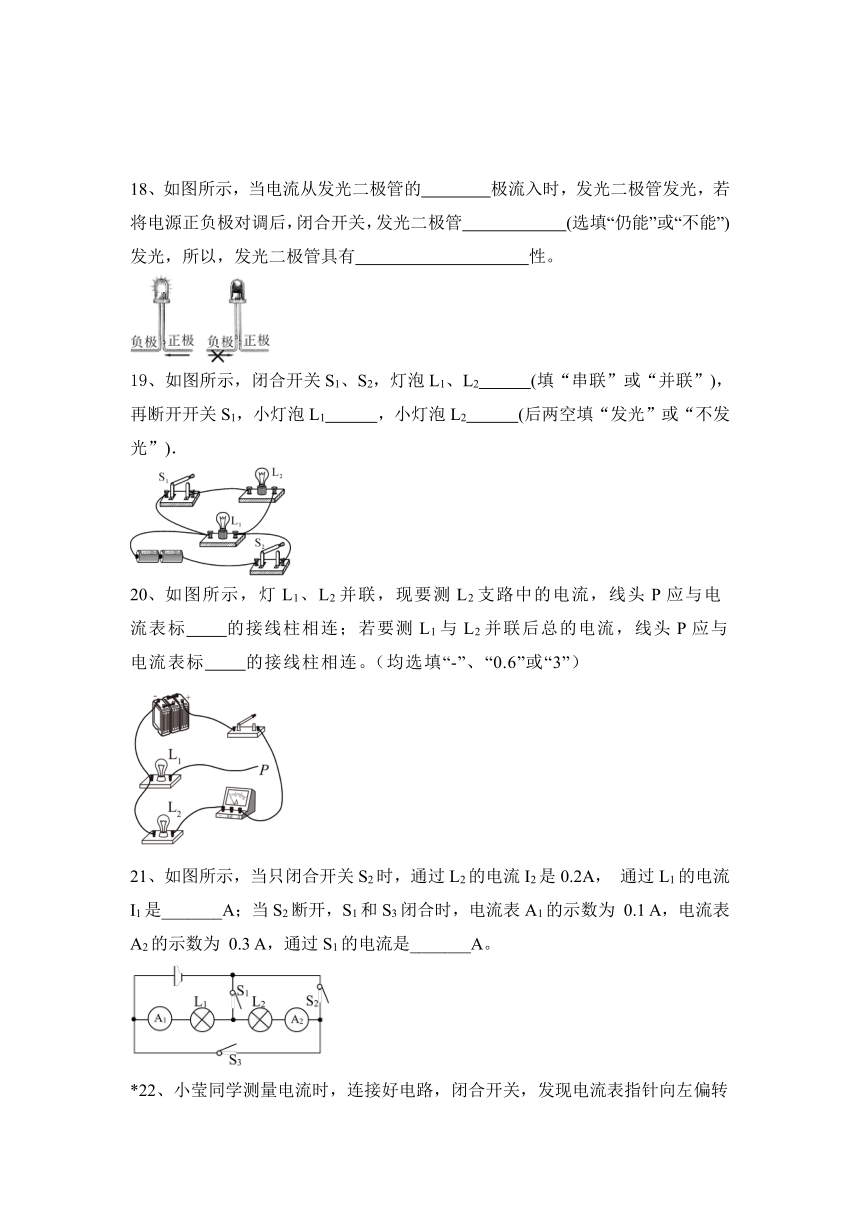

18、如图所示，当电流从发光二极管的　 　极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，发光二极管　 　(选填“仍能”或“不能”)发光，所以，发光二极管具有　 　性。
19、如图所示，闭合开关S1、S2，灯泡L1、L2 (填“串联”或“并联”)，再断开开关S1，小灯泡L1 ，小灯泡L2 (后两空填“发光”或“不发光”)．
20、如图所示，灯L1、L2并联，现要测L2支路中的电流，线头P应与电流表标 的接线柱相连；若要测L1与L2并联后总的电流，线头P应与电流表标 的接线柱相连。（均选填“-”、“0.6”或“3”）
21、如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
*22、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。再次调整后电流表指针如图丙所示，则电流表读数为______A。
23、如图所示，用细线将吸管悬挂起来．小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管 向该物体靠近，由此____ （选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该 吸管时，观察到玻璃棒吸引吸管，由此可知吸管带_____ 电，在与吸管摩擦的过程中餐巾纸_____ （选填“失 去”或“得到”）电子。
24、如图所示，某反恐小组的拆弹专家在拆除恐怖分子安装的定时爆炸装置.为使爆炸装置停止工作，应剪断导线　 (选填“a”或“b”)，拆除前起爆器上没有电流通过，原因是　 　。
25、如图所示的电路中，电源电压为3V，当开关S1闭合时，灯L1与L2_____联，再闭合S2时，会出现的情况是_____ 。
A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
三、作图题。
26、按图甲所示的电路图连接图乙的实物图。
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
28、为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中（1）、（2）、（3）所示，可读出：I1=0.5A，I2=______A，I=______A.
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：______。
（5）小敏连接了如图的实物连接图，此时，电流表测的是______（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
2022—2023学年物理人教版九年级全一册第15章 电流和电路 基础优选题附答案
第15章 电流和电路
一、选择题。
1、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）
A．A球与C球一定带有异种电荷
C．B球可能带电，也可能不带电
B．B球与D球一定带有同种电荷
D．D球可能带电，也可能不带电
【答案】D
2、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A. 灯亮，铃一定响 B. 铃响，灯一定亮
C. 灯亮，铃一定不响 D. 铃响，灯一定不亮
【答案】B
3、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．
【答案】D
4、下列家用电器中，工作电流最小的是（　　）
A．空调 B．电冰箱 C．微波炉 D．电吹风
【答案】B
5、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
【答案】C
6、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
【答案】B
7、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（ ）
D．只闭合开关S1，电吹风吹出冷风
E．B．只闭合开关S2，电吹风吹出热风
F．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
【答案】D
8、(双选)如图所示是小明在学完电学知识后，看到的自己玩具说明书上的电路图，下列关于此电路图的说法中正确的是（ ）
A．开关S1控制灯泡和电动机 B．电动机与灯泡是并联的
C．只闭合开关S1，灯泡亮 D．只闭合开关S2，灯泡就可以亮
【答案】AB
9、如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（　　）
A．甲表测的是L2的电流 B．乙表测的是L2的电流
C．甲表与灯L1并联了 D．甲表测的是干路中的电流
【答案】A
10、下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
【答案】C
11、用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说法中正确的是（ ）
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷
【答案】A
12、下图所示的四个电路中，开关s同时控制电灯和电铃的是（ ）
【答案】C
13、LED光源因具有节能、环保、安全等优点而被广泛应用。如某公司招牌的每个字背后就是由许多LED灯组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其他字均正常发光(如图所示)，根据这一现象，对发光字背后的灯申之间的连接方式，判断正确的是（ ）
A.这个字与其他字之间一定是串联的
B.这个字与其他字之间一定是并联的
C.这个字的笔画之间一定是串联的
D.这个字的笔画之间一定是并联的
【答案】B
14、使用电流表时，若将“+”、“-”接线柱接反了，产生的后果是（ ）
A．用电器被烧坏 B．电源被烧坏
C．指针反偏 D．不影响使用，仍可正常读数
【答案】C
15、如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2在电路中的位置 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表的缘故
【答案】D
*16、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
【答案】B
二、填空题。
17、如图所示，验电器的金属箔张开一定角度，是由于 。
【答案】同种电荷相互排斥
18、如图所示，当电流从发光二极管的　 　极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，发光二极管　 　(选填“仍能”或“不能”)发光，所以，发光二极管具有　 　性。
【答案】正 不能 单向导电
19、如图所示，闭合开关S1、S2，灯泡L1、L2 (填“串联”或“并联”)，再断开开关S1，小灯泡L1 ，小灯泡L2 (后两空填“发光”或“不发光”)．
【答案】并联 发光 不发光
20、如图所示，灯L1、L2并联，现要测L2支路中的电流，线头P应与电流表标 的接线柱相连；若要测L1与L2并联后总的电流，线头P应与电流表标 的接线柱相连。（均选填“-”、“0.6”或“3”）
【答案】 3； -
21、如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
【答案】0.2 0.4
*22、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。再次调整后电流表指针如图丙所示，则电流表读数为______A。
【答案】正负接线柱接反了 换接0～0.6A量程 0.26
23、如图所示，用细线将吸管悬挂起来．小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管 向该物体靠近，由此____ （选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该 吸管时，观察到玻璃棒吸引吸管，由此可知吸管带_____ 电，在与吸管摩擦的过程中餐巾纸_____ （选填“失 去”或“得到”）电子。
【答案】不能 负 失去
24、如图所示，某反恐小组的拆弹专家在拆除恐怖分子安装的定时爆炸装置.为使爆炸装置停止工作，应剪断导线　 (选填“a”或“b”)，拆除前起爆器上没有电流通过，原因是　 　。
【答案】a 导线b将起爆器短路
25、如图所示的电路中，电源电压为3V，当开关S1闭合时，灯L1与L2_____联，再闭合S2时，会出现的情况是_____ 。
A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
【答案】并 B
三、作图题。
26、按图甲所示的电路图连接图乙的实物图。
【答案】如图所示：
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
【答案】（1）①电源；②不能；
（2）①错误；②将两只灯泡交换位置，再比较亮度。
28、为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中（1）、（2）、（3）所示，可读出：I1=0.5A，I2=______A，I=______A.
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：______。
（5）小敏连接了如图的实物连接图，此时，电流表测的是______（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
【答案】断开 L1或电流表断路 0.52 1
换用不同规格的灯泡重复实验 干路
