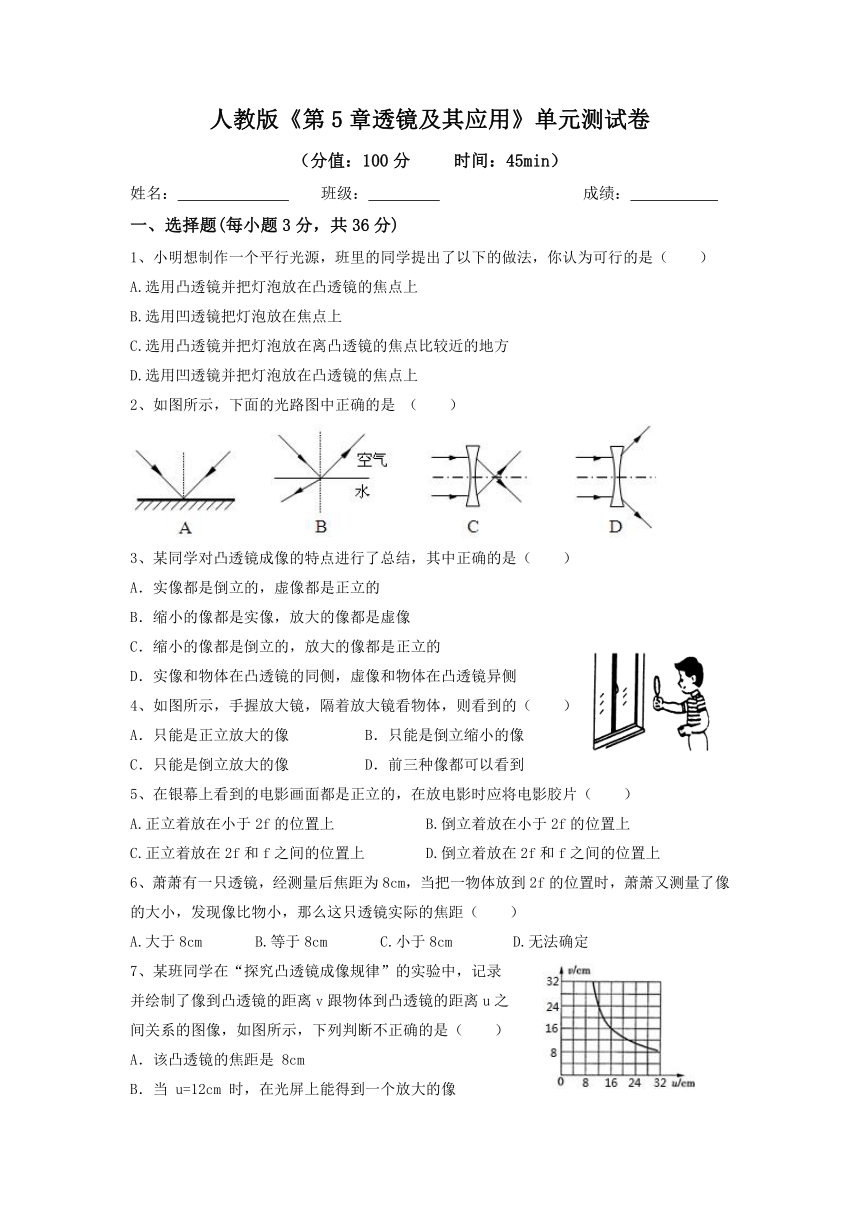

人教版《第5章透镜及其应用》单元测试卷
（分值：100分 时间：45min）
姓名： 班级： 成绩：
一、选择题(每小题3分，共36分)
1、小明想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（ ）
A.选用凸透镜并把灯泡放在凸透镜的焦点上
B.选用凹透镜把灯泡放在焦点上
C.选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方
D.选用凹透镜并把灯泡放在凸透镜的焦点上
2、如图所示，下面的光路图中正确的是 （ ）
3、某同学对凸透镜成像的特点进行了总结，其中正确的是（ ）
A．实像都是倒立的，虚像都是正立的
B．缩小的像都是实像，放大的像都是虚像
C．缩小的像都是倒立的，放大的像都是正立的
D．实像和物体在凸透镜的同侧，虚像和物体在凸透镜异侧
4、如图所示，手握放大镜，隔着放大镜看物体，则看到的（ ）
A．只能是正立放大的像 B．只能是倒立缩小的像
C．只能是倒立放大的像 D．前三种像都可以看到
5、在银幕上看到的电影画面都是正立的，在放电影时应将电影胶片（ ）
A.正立着放在小于2f的位置上 B.倒立着放在小于2f的位置上
C.正立着放在2f和f之间的位置上 D.倒立着放在2f和f之间的位置上
6、萧萧有一只透镜，经测量后焦距为8cm，当把一物体放到2f的位置时，萧萧又测量了像的大小，发现像比物小，那么这只透镜实际的焦距（ ）
A.大于8cm B.等于8cm C.小于8cm D.无法确定
7、某班同学在“探究凸透镜成像规律”的实验中，记录
并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之
间关系的图像，如图所示，下列判断不正确的是（ ）
A．该凸透镜的焦距是 8cm
B．当 u=12cm 时，在光屏上能得到一个放大的像
C．当 u=20cm 时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜 12cm 处移动到 24cm 处的过程中，像逐渐变小
8、如图所示，使用者用手机扫共享单车上的二维码，获取验证后自动开锁即可使用。关于单车的使用过程，下列说法正确的是（ ）
A．手机的摄像头相当于凸透镜
B．车牌上的二维码是光源
C．二维码中黑色部分发生漫反射，白色部分发生镜而反射
D．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间
9、如图所示，报纸上放有小明的近视眼镜、爸爸度数更深的近视眼镜、奶奶的老花眼镜及妈妈的平光眼镜，则奶奶的眼镜是图中的（ ）
10、如图所示的四幅图中，分别表示近视眼成像情况和矫正做法的是（ ）
A．②① B．③① C．②④ D．③④
11、某幻灯机的镜头和幻灯片之间的距离可在10 cm--20 cm之间调节，现因原镜头损坏，则应选用下列哪一个元件做镜头（ ）
A.焦距为5 cm的凸透镜 B.焦距为10 cm的凹透镜
C.焦距为10 cm的凸透镜 D.焦距为20 cm的凸透镜
12、下面关于显微镜和望远镜两次成像的说法正确的是（ ）
A．显微镜先通过物镜成放大的实像，再通过目镜成放大的虚像
B．显微镜先通过物镜成缩小的实像，再通过目镜成放大的虚像
C．望远镜先通过物镜成缩小的虚像，再通过目镜成放大的虚像
D．望远镜先通过物镜成放大的实像，再通过目镜成放大的实像
二、填空题(每空2分，共40分)
1、如图所示的四块透镜中，属于凸透镜的是＿＿＿＿，
对透过的光线有发散作用的透镜的是＿＿＿＿ (写字母)．
2、为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个　　　　镜，它对太阳光的 作用，可能会导致森林火灾。
3、小明的爷爷通过放大镜来看报纸，但爷爷还是觉得字太小，小明应告诉爷爷将放大镜与报纸的距离稍微_______（增大/减小）一些；同时将眼睛与放大镜的距离调_____（远/近）些。
4、在做凸透镜成像的实验时，当蜡烛距离凸透镜36cm时，像成在距凸透镜20cm另一侧的光屏上看到的是____立、________（放大/等大/缩小）的像，所用凸透镜的焦距________（大于/等于/小于）18cm. 若将物体向透镜方向移动了5cm，则物体的像将向________（靠近/远离）方向移动才能在光屏上看到清晰的像.
5、人的眼睛像一架神奇的照相机，外界物体通过晶状体在视网膜上所在的像是________（选填“正立”或“倒立”）的实像．近视眼需戴______透镜矫正视力。
6、如图所示，如果要使屏幕上得到更大的清晰的像，应使投影仪 （远离、靠近）屏幕，并把透镜向 （上、下）移动。
7、近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以________物距，减小人像的大小，从而________取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）
8、如图甲是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个_______镜。图乙A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是________（填“靠近”或“远离”）摄像头。观察照片可以发现，几乎看不见车内的人，但车的外表却很清晰，是因为车内的人光线______（填“亮”或“暗”），摄像头几乎无法成像。夜晚，为了不影响司机开车，车内的灯应________（填“熄灭”或“亮着”）。
三、解答题(共24分)
1、（4分）在图中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路．
2、（4分）如图所示，可以利用不同的光学元件来改变入射光线的传播方向，请在图中分别画出两种合适的光学元件。（只要求画出光学元件大致位置的示意图，但须与光学规律相符）
3、（10分）爱学习的小明又做了一个探究“凸透镜成像规律”的实验．
（1）如图甲所示，小明用平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_______cm．
（2）如图乙所示，小明将器材调至图示位置时，光屏上呈现清晰的像，此时光屏上所成的像是倒立、_______（放大/缩小）的实像；此时将蜡烛向左移动，则光屏应该向_____（左/右）移动，才能在光屏上再次呈现清晰的像．
（3）小明拿来一副眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动了适当距离，又在光屏上观察到蜡烛清晰的像．由此可见，这只眼镜是_____（凸/凹）透镜．
（4）小明更换凸透镜后完成实验，根据记录的实验数据
得到了如图丁所示的图像，线段MN为凸透镜成像的像距
倒数（）和物距倒数（）的对应关系．根据图像信
息可知小明所用凸透镜的焦距为_______cm．
4、（6分）防盗门上要装一个猫眼。猫眼是由两块透镜组合而成。当我们从门内向外看时，物镜是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的人或物成一缩得很小的正立虚像，此像正好落在目镜的焦点之内，目镜起着放大镜的作用，成放大正立的虚像。此像恰成在人眼的明视距离附近，被人看到。从门外向门里看（倒看）时，却什么也见不着。为什么呢？倒看时，凹透镜变成了目镜，凸透镜则成了物镜，室内的景物，凸透镜成倒立的实像，但在尚未成像之前就落到了凹透镜上，凹透镜的焦距极短，最后成正立虚像，距目镜很近，只有2～3cm，又由于门镜的孔径很小，室外的人必须贴近目镜察看，这样人眼与像之间的距离，也只不过2～3cm，这个距离远小于正常人眼的近视点(大约10㎝)，则室外窥视者，对室内的一切就会“视而不见”。
（1）从门向门外看，物镜成________________像，目镜成___________________像。
（2）门外看门内，因_____________________________________，则看不见门内景物。
人教版《第5章透镜及其应用》单元测试卷
一、选择题(每小题3分，共36分)
1、A；2、D；3、A；4、D；5、D；6、C；
7、C；8、A；9、B；10、B；11、C；12、A；
二、填空题(每空2分，共40分)
1、bd；ac； 2、凸透，会聚；
3、增大；近； 4、倒；缩小；小于；远离；
5、倒立；凹； 6、远离，下；
7、增大；增大； 8、凸透；靠近；暗；熄灭；
三、解答题(共24分)
1、
2、
3、10.0；放大；左；凹；12.5；
4、正立缩小的虚像；正立放大的虚像；
观察到像的位置远小于人眼的近视点；
