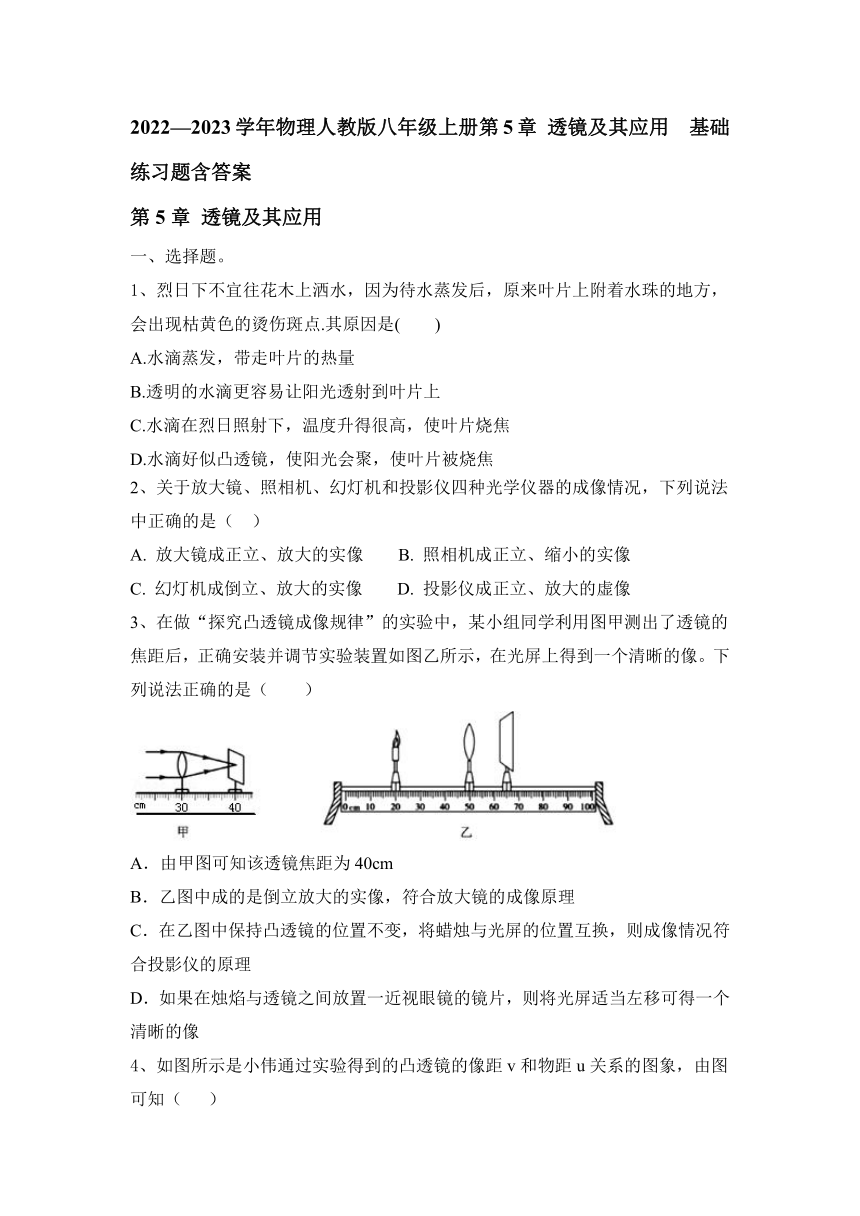

2022—2023学年物理人教版八年级上册第5章 透镜及其应用 基础练习题含答案

2022—2023学年物理人教版八年级上册第5章 透镜及其应用 基础练习题含答案
第5章 透镜及其应用
一、选择题。
1、烈日下不宜往花木上洒水，因为待水蒸发后，原来叶片上附着水珠的地方，会出现枯黄色的烫伤斑点.其原因是( )
A.水滴蒸发，带走叶片的热量
B.透明的水滴更容易让阳光透射到叶片上
C.水滴在烈日照射下，温度升得很高，使叶片烧焦
D.水滴好似凸透镜，使阳光会聚，使叶片被烧焦
2、关于放大镜、照相机、幻灯机和投影仪四种光学仪器的成像情况，下列说法中正确的是（ ）
A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像
C. 幻灯机成倒立、放大的实像 D. 投影仪成正立、放大的虚像
3、在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（　　）
A．由甲图可知该透镜焦距为40cm
B．乙图中成的是倒立放大的实像，符合放大镜的成像原理
C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
4、如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（ ）
A.凸透镜的焦距是20cm
B.凸透镜的焦距是10cm；
C.当物体靠近凸透镜时，像离凸透镜的距离变大
D.当物距为40cm时的成像特点可应用于照相机
5、物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（　　）
A．10 cm B．20 cm C．12 cm D．以上都不对
6、人眼是一个高度精密的光学系统,下列围绕人眼的讨论,错误的是(　　)
A.视网膜相当于光屏
B.物体在视网膜上成的像的像距大于2倍焦距
C.晶状体相当于一个凸透镜
D.外界物体在视网膜上成的像是倒立的
7、下列关于望远镜的一些说法不正确的是（ ）
A.望远镜的物镜成缩小的实像
B.所有的望远镜都是由两个凸透镜组成的
C.望远镜的物镜直径越大，越容易观察到较暗的物体
D.天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长
8、如图所示是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是(　　)
A．正立、放大的虚像 B．倒立、缩小的实像
C．倒立、放大的实像 D．正立、缩小的实像

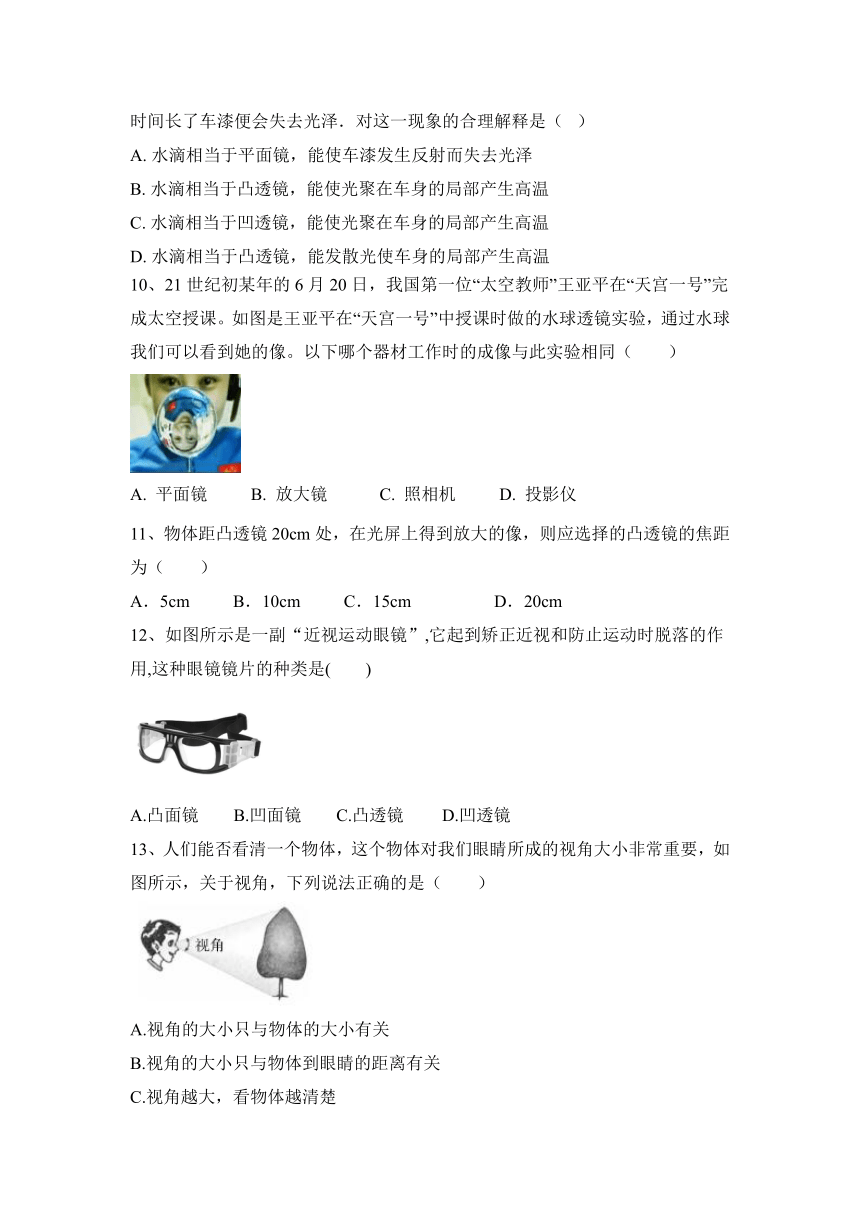

9、有媒体报道：在烈日下洗车，水滴所形成的效果会使车身局部产生高温现象，时间长了车漆便会失去光泽．对这一现象的合理解释是（ ）
A. 水滴相当于平面镜，能使车漆发生反射而失去光泽
B. 水滴相当于凸透镜，能使光聚在车身的局部产生高温
C. 水滴相当于凹透镜，能使光聚在车身的局部产生高温
D. 水滴相当于凸透镜，能发散光使车身的局部产生高温
10、21世纪初某年的6月20日，我国第一位“太空教师”王亚平在“天宫一号”完成太空授课。如图是王亚平在“天宫一号”中授课时做的水球透镜实验，通过水球我们可以看到她的像。以下哪个器材工作时的成像与此实验相同（　　）
A. 平面镜 B. 放大镜 C. 照相机 D. 投影仪
11、物体距凸透镜20cm处，在光屏上得到放大的像，则应选择的凸透镜的焦距为（　　）
A．5cm B．10cm C．15cm D．20cm
12、如图所示是一副“近视运动眼镜”,它起到矫正近视和防止运动时脱落的作用,这种眼镜镜片的种类是(　　)
A.凸面镜　　B.凹面镜 C.凸透镜 D.凹透镜
13、人们能否看清一个物体，这个物体对我们眼睛所成的视角大小非常重要，如图所示，关于视角，下列说法正确的是（ ）
A.视角的大小只与物体的大小有关
B.视角的大小只与物体到眼睛的距离有关
C.视角越大，看物体越清楚
D.以上说法都正确

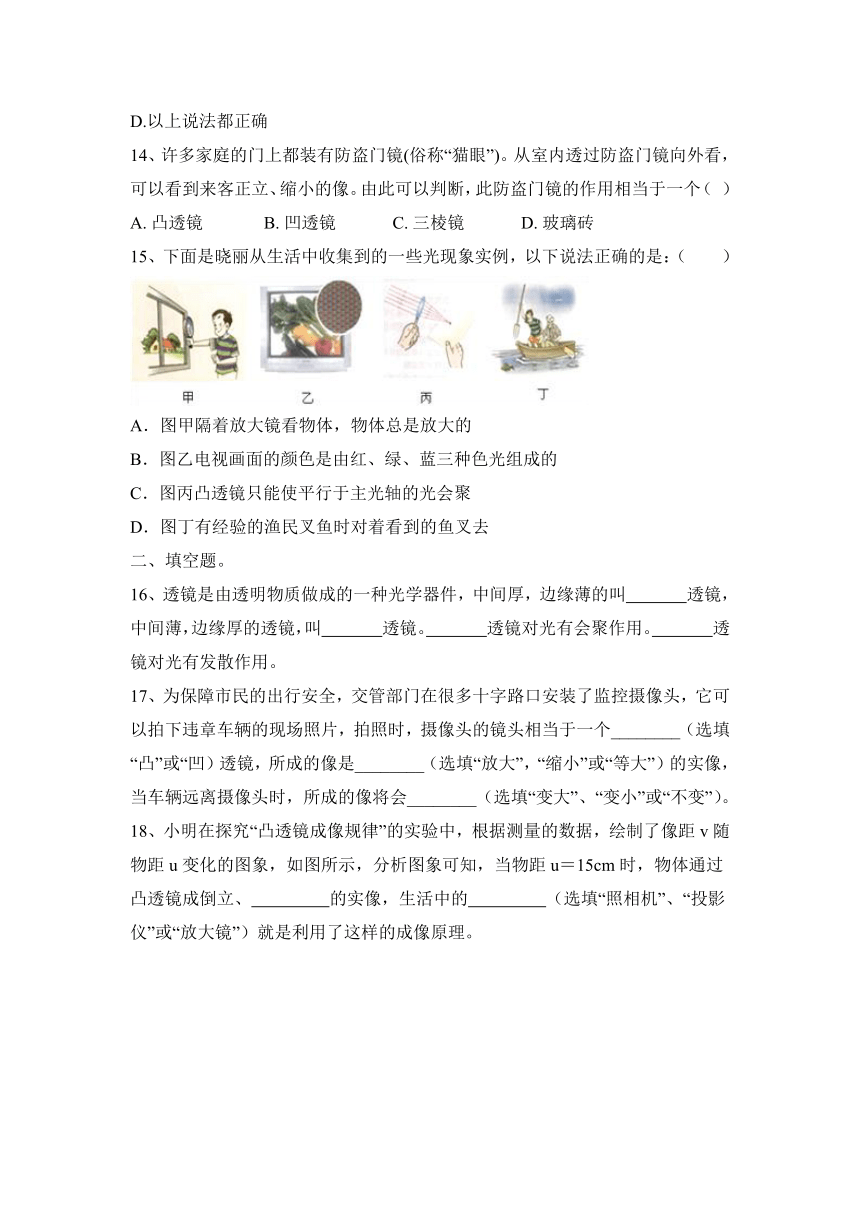

14、许多家庭的门上都装有防盗门镜(俗称“猫眼”)。从室内透过防盗门镜向外看，可以看到来客正立、缩小的像。由此可以判断，此防盗门镜的作用相当于一个（ ）
A. 凸透镜 B. 凹透镜 C. 三棱镜 D. 玻璃砖
15、下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是：（　　）
A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
二、填空题。
16、透镜是由透明物质做成的一种光学器件，中间厚，边缘薄的叫　 　透镜，中间薄，边缘厚的透镜，叫　 　透镜。　 　透镜对光有会聚作用。　 　透镜对光有发散作用。
17、为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违章车辆的现场照片，拍照时，摄像头的镜头相当于一个________（选填“凸”或“凹）透镜，所成的像是________（选填“放大”，“缩小”或“等大”）的实像，当车辆远离摄像头时，所成的像将会________（选填“变大”、“变小”或“不变”）。

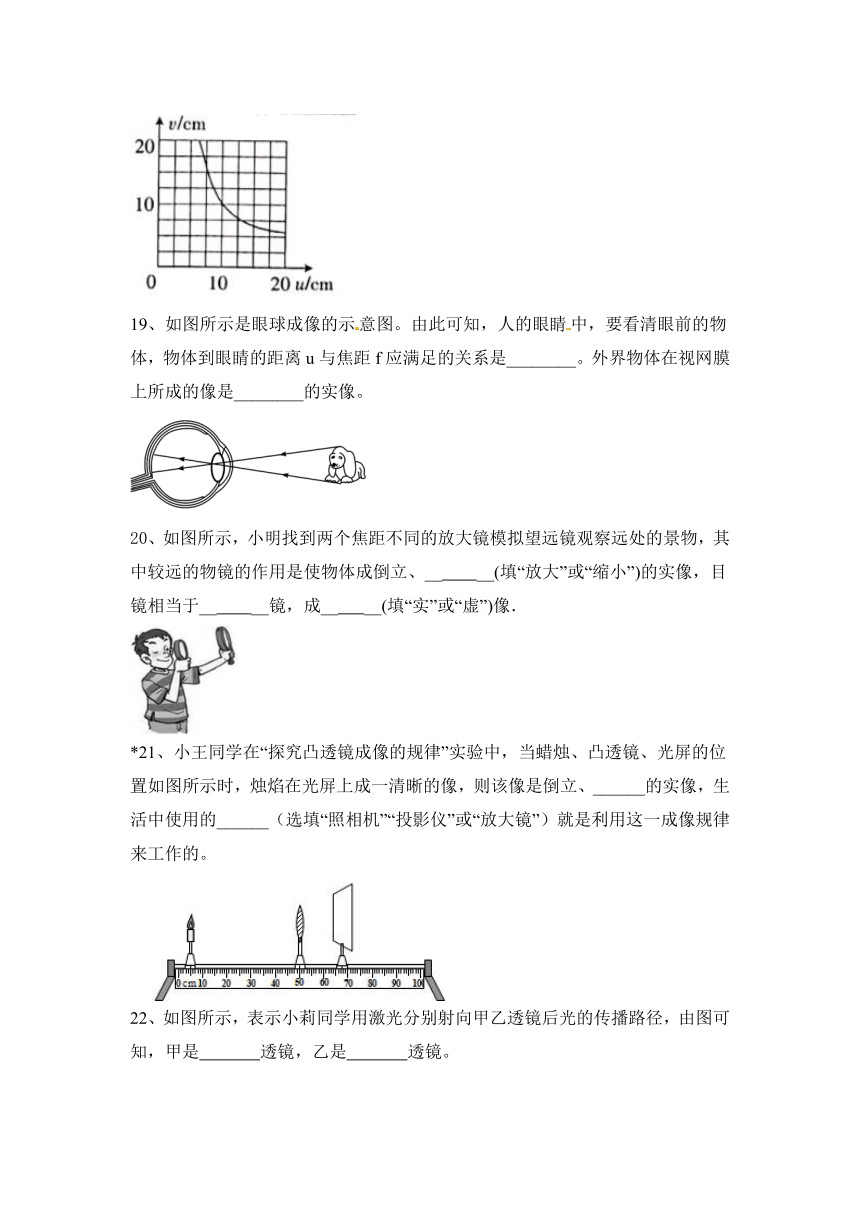

18、小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝15cm时，物体通过凸透镜成倒立、　 　的实像，生活中的　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
19、如图所示是眼球成像的示意图。由此可知，人的眼睛中，要看清眼前的物体，物体到眼睛的距离u与焦距f应满足的关系是________。外界物体在视网膜上所成的像是________的实像。
20、如图所示，小明找到两个焦距不同的放大镜模拟望远镜观察远处的景物，其中较远的物镜的作用是使物体成倒立、__ __(填“放大”或“缩小”)的实像，目镜相当于__ __镜，成__ __(填“实”或“虚”)像．
*21、小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
22、如图所示，表示小莉同学用激光分别射向甲乙透镜后光的传播路径，由图可知，甲是　 　透镜，乙是　 　透镜。
23、如图所示，烛焰发出的光通过凸透镜在光屏上呈现清晰的像，该像是倒立、________的实像，利用这成像规律工作的设备有________（写出一种即可）．
24、如图,在用光具座研究凸透镜成像规律的实验时,保持凸透镜位置不变,先后把烛焰放在a、b、c、d各点,并分别调整光屏的位置,则烛焰放在点　　时,屏上出现的像最小,烛焰放在　　点时,屏上出现清晰的像,且屏距凸透镜最远。
三、作图题。
25、如图所示，请将下列光路图补充完整。
四、实验题。
26、在探究“凸透镜成像规律”实验中，已知凸透镜焦距为10cm。所用光源为新型“蜡烛”。（新型“蜡烛”薄且烛焰稳定）
甲 乙 丙
（1）调整好器材后，进行实验，某次实验结果如图甲所示，凸透镜成这种像的条件是________。将“蜡烛”A从此位置在光具座上逐渐靠近透镜，发现经过图中_______cm的位置后，无论怎样调节光屏都无法承接到像，如图乙，原因是__________________________；
（2）“蜡烛”移到距透镜二倍焦距处，观察光屏上的像感觉与物等大，用刻度尺测量_________和________的高度，然后进行比较。
（3）君妍同学用凸透镜观察书上的字，如图丙，她换用不同焦距的凸透镜放在同一位置再次观察，发现像发生变化，便萌生了探究凸透镜所成像与焦距关系的想法，实验步骤如下：
在物距大于2倍焦距时（或物距大于一倍焦距小于二倍焦距时），保持__________相等，采用不同焦距的凸透镜进行实验，分别记录________和_______________，然后进行比较。这个研究方法是_____________。
五、计算题。
27、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
2022—2023学年物理人教版八年级上册第5章 透镜及其应用 基础练习题含答案
第5章 透镜及其应用
一、选择题。
1、烈日下不宜往花木上洒水，因为待水蒸发后，原来叶片上附着水珠的地方，会出现枯黄色的烫伤斑点.其原因是( )
A.水滴蒸发，带走叶片的热量
B.透明的水滴更容易让阳光透射到叶片上
C.水滴在烈日照射下，温度升得很高，使叶片烧焦
D.水滴好似凸透镜，使阳光会聚，使叶片被烧焦
【答案】D
2、关于放大镜、照相机、幻灯机和投影仪四种光学仪器的成像情况，下列说法中正确的是（ ）
A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像
C. 幻灯机成倒立、放大的实像 D. 投影仪成正立、放大的虚像
【答案】C
3、在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（　　）
A．由甲图可知该透镜焦距为40cm
B．乙图中成的是倒立放大的实像，符合放大镜的成像原理
C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
【答案】C
4、如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（ ）
A.凸透镜的焦距是20cm
B.凸透镜的焦距是10cm；
C.当物体靠近凸透镜时，像离凸透镜的距离变大
D.当物距为40cm时的成像特点可应用于照相机
【答案】B
5、物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（　　）
A．10 cm B．20 cm C．12 cm D．以上都不对
【答案】D
6、人眼是一个高度精密的光学系统,下列围绕人眼的讨论,错误的是(　　)
A.视网膜相当于光屏
B.物体在视网膜上成的像的像距大于2倍焦距
C.晶状体相当于一个凸透镜
D.外界物体在视网膜上成的像是倒立的
【答案】B
7、下列关于望远镜的一些说法不正确的是（ ）
A.望远镜的物镜成缩小的实像
B.所有的望远镜都是由两个凸透镜组成的
C.望远镜的物镜直径越大，越容易观察到较暗的物体
D.天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长
【答案】B
8、如图所示是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是(　　)
A．正立、放大的虚像 B．倒立、缩小的实像
C．倒立、放大的实像 D．正立、缩小的实像
【答案】B　
9、有媒体报道：在烈日下洗车，水滴所形成的效果会使车身局部产生高温现象，时间长了车漆便会失去光泽．对这一现象的合理解释是（ ）
A. 水滴相当于平面镜，能使车漆发生反射而失去光泽
B. 水滴相当于凸透镜，能使光聚在车身的局部产生高温
C. 水滴相当于凹透镜，能使光聚在车身的局部产生高温
D. 水滴相当于凸透镜，能发散光使车身的局部产生高温
【答案】B
10、21世纪初某年的6月20日，我国第一位“太空教师”王亚平在“天宫一号”完成太空授课。如图是王亚平在“天宫一号”中授课时做的水球透镜实验，通过水球我们可以看到她的像。以下哪个器材工作时的成像与此实验相同（　　）
A. 平面镜 B. 放大镜 C. 照相机 D. 投影仪
【答案】C
11、物体距凸透镜20cm处，在光屏上得到放大的像，则应选择的凸透镜的焦距为（　　）
A．5cm B．10cm C．15cm D．20cm
【答案】C
12、如图所示是一副“近视运动眼镜”,它起到矫正近视和防止运动时脱落的作用,这种眼镜镜片的种类是(　　)
A.凸面镜　　B.凹面镜 C.凸透镜 D.凹透镜
【答案】D
13、人们能否看清一个物体，这个物体对我们眼睛所成的视角大小非常重要，如图所示，关于视角，下列说法正确的是（ ）
A.视角的大小只与物体的大小有关
B.视角的大小只与物体到眼睛的距离有关
C.视角越大，看物体越清楚
D.以上说法都正确
【答案】C
14、许多家庭的门上都装有防盗门镜(俗称“猫眼”)。从室内透过防盗门镜向外看，可以看到来客正立、缩小的像。由此可以判断，此防盗门镜的作用相当于一个（ ）
A. 凸透镜 B. 凹透镜 C. 三棱镜 D. 玻璃砖
【答案】B
15、下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是：（　　）
A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
【答案】B
二、填空题。
16、透镜是由透明物质做成的一种光学器件，中间厚，边缘薄的叫　 　透镜，中间薄，边缘厚的透镜，叫　 　透镜。　 　透镜对光有会聚作用。　 　透镜对光有发散作用。
【答案】凸；凹；凸；凹。
17、为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违章车辆的现场照片，拍照时，摄像头的镜头相当于一个________（选填“凸”或“凹）透镜，所成的像是________（选填“放大”，“缩小”或“等大”）的实像，当车辆远离摄像头时，所成的像将会________（选填“变大”、“变小”或“不变”）。
【答案】凸；缩小；变小
18、小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝15cm时，物体通过凸透镜成倒立、　 　的实像，生活中的　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
【答案】缩小；照相机
19、如图所示是眼球成像的示意图。由此可知，人的眼睛中，要看清眼前的物体，物体到眼睛的距离u与焦距f应满足的关系是________。外界物体在视网膜上所成的像是________的实像。
【答案】u＞2f　 缩小、倒立
20、如图所示，小明找到两个焦距不同的放大镜模拟望远镜观察远处的景物，其中较远的物镜的作用是使物体成倒立、__ __(填“放大”或“缩小”)的实像，目镜相当于__ __镜，成__ __(填“实”或“虚”)像．
【答案】缩小 放大 虚
*21、小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
【答案】缩小 照相机
22、如图所示，表示小莉同学用激光分别射向甲乙透镜后光的传播路径，由图可知，甲是　 　透镜，乙是　 　透镜。
【答案】凹；凸。
23、如图所示，烛焰发出的光通过凸透镜在光屏上呈现清晰的像，该像是倒立、________的实像，利用这成像规律工作的设备有________（写出一种即可）．
【答案】放大；投影仪
24、如图,在用光具座研究凸透镜成像规律的实验时,保持凸透镜位置不变,先后把烛焰放在a、b、c、d各点,并分别调整光屏的位置,则烛焰放在点　　时,屏上出现的像最小,烛焰放在　　点时,屏上出现清晰的像,且屏距凸透镜最远。
【答案】a　c
三、作图题。
25、如图所示，请将下列光路图补充完整。
【答案】如图所示：
四、实验题。
26、在探究“凸透镜成像规律”实验中，已知凸透镜焦距为10cm。所用光源为新型“蜡烛”。（新型“蜡烛”薄且烛焰稳定）
甲 乙 丙
（1）调整好器材后，进行实验，某次实验结果如图甲所示，凸透镜成这种像的条件是________。将“蜡烛”A从此位置在光具座上逐渐靠近透镜，发现经过图中_______cm的位置后，无论怎样调节光屏都无法承接到像，如图乙，原因是__________________________；
（2）“蜡烛”移到距透镜二倍焦距处，观察光屏上的像感觉与物等大，用刻度尺测量_________和________的高度，然后进行比较。
（3）君妍同学用凸透镜观察书上的字，如图丙，她换用不同焦距的凸透镜放在同一位置再次观察，发现像发生变化，便萌生了探究凸透镜所成像与焦距关系的想法，实验步骤如下：
在物距大于2倍焦距时（或物距大于一倍焦距小于二倍焦距时），保持__________相等，采用不同焦距的凸透镜进行实验，分别记录________和_______________，然后进行比较。这个研究方法是_____________。
【答案】（1）物距大于2倍焦距 40 物距小于一倍焦距
（2）物体 像 （3）物距 像距 像的性质 控制变量法
五、计算题。
27、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
