第十四章欧姆定律苏科版物理九年级上册培优练习（有答案）

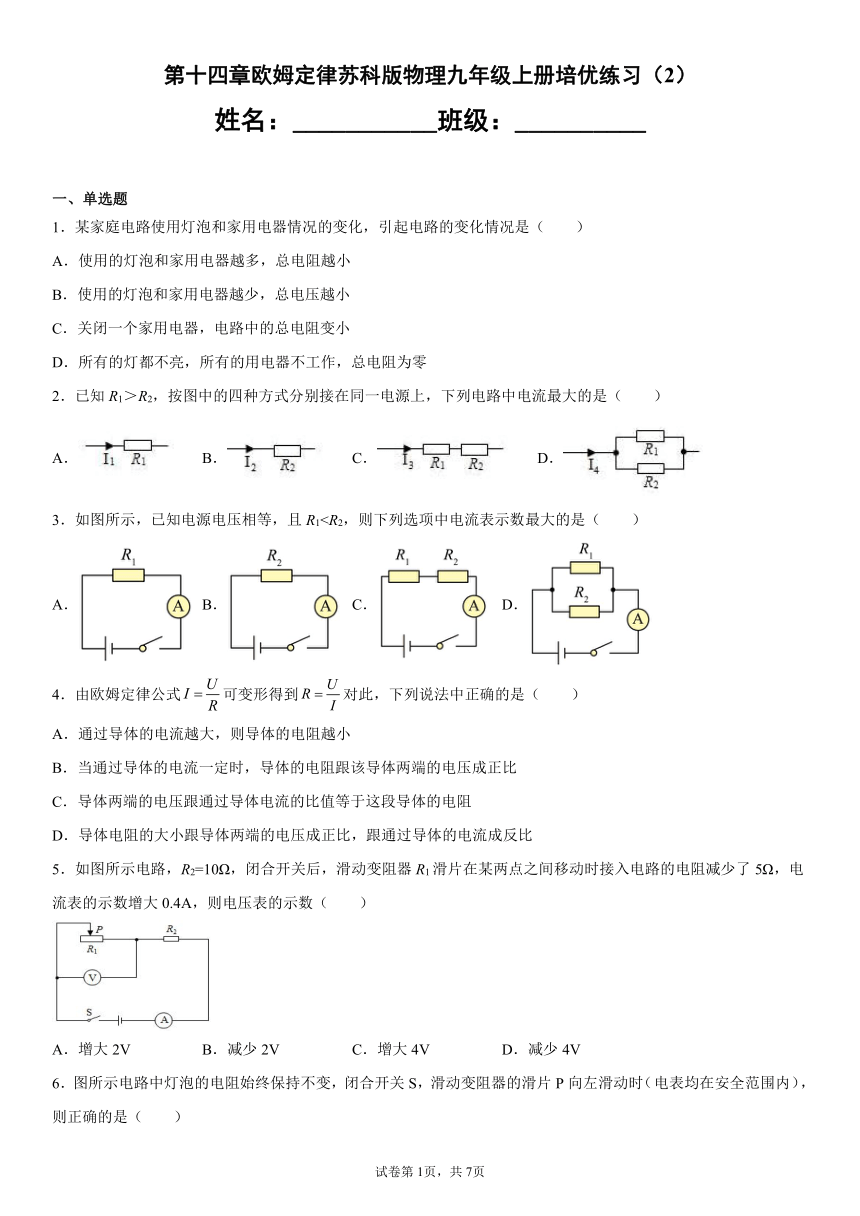

第十四章欧姆定律苏科版物理九年级上册培优练习（2）
姓名：___________班级：__________
一、单选题
1．某家庭电路使用灯泡和家用电器情况的变化，引起电路的变化情况是（　　）
A．使用的灯泡和家用电器越多，总电阻越小
B．使用的灯泡和家用电器越少，总电压越小
C．关闭一个家用电器，电路中的总电阻变小
D．所有的灯都不亮，所有的用电器不工作，总电阻为零
2．已知R1＞R2，按图中的四种方式分别接在同一电源上，下列电路中电流最大的是（　　）
A． B． C． D．
3．如图所示，已知电源电压相等，且R1A． B． C． D．
4．由欧姆定律公式可变形得到对此，下列说法中正确的是（　　）
A．通过导体的电流越大，则导体的电阻越小
B．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
5．如图所示电路，R2=10Ω，闭合开关后，滑动变阻器R1滑片在某两点之间移动时接入电路的电阻减少了5Ω，电流表的示数增大0.4A，则电压表的示数（　　）
A．增大2V B．减少2V C．增大4V D．减少4V

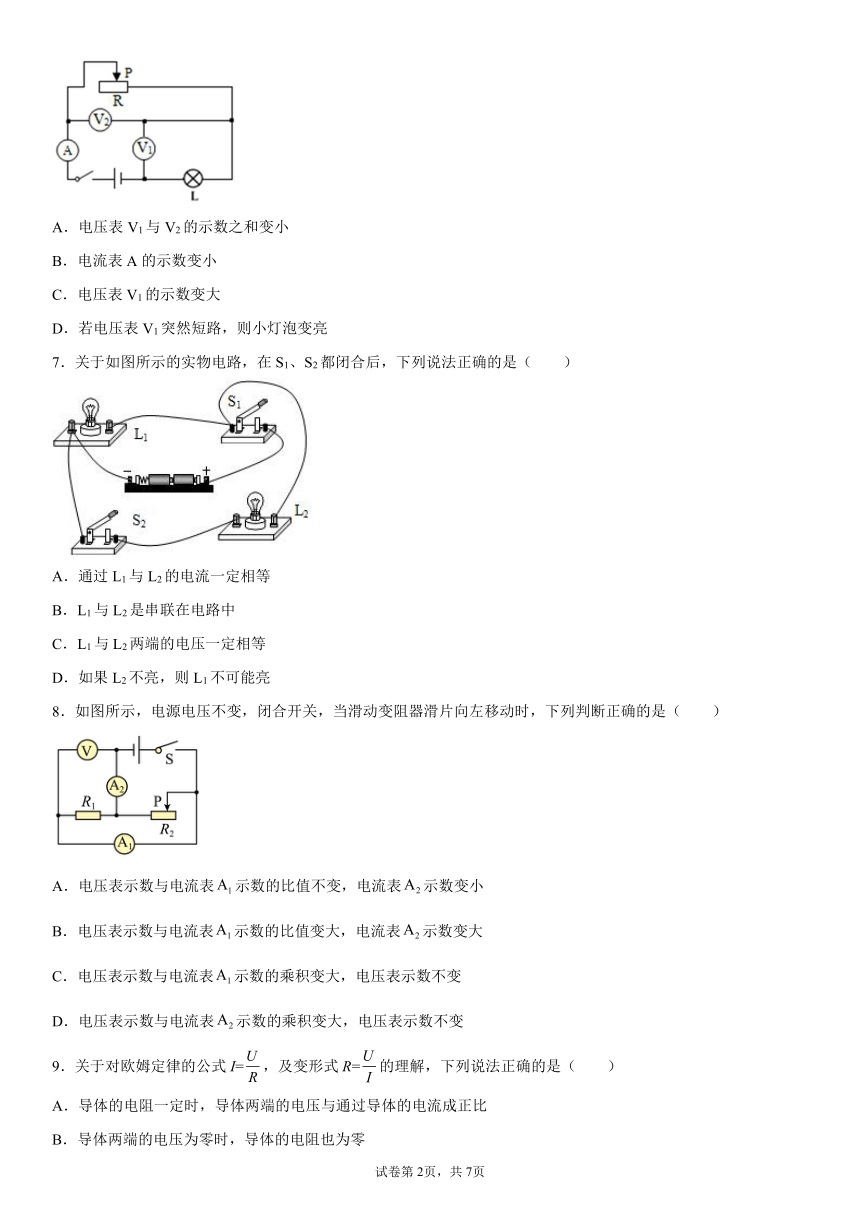

6．图所示电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时电表均在安全范围内，则正确的是（　　）
A．电压表V1与V2的示数之和变小
B．电流表A的示数变小
C．电压表V1的示数变大
D．若电压表V1突然短路，则小灯泡变亮
7．关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）
A．通过L1与L2的电流一定相等
B．L1与L2是串联在电路中
C．L1与L2两端的电压一定相等
D．如果L2不亮，则L1不可能亮
8．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是（　　）
A．电压表示数与电流表示数的比值不变，电流表示数变小
B．电压表示数与电流表示数的比值变大，电流表示数变大
C．电压表示数与电流表示数的乘积变大，电压表示数不变
D．电压表示数与电流表示数的乘积变大，电压表示数不变
9．关于对欧姆定律的公式I=，及变形式R=的理解，下列说法正确的是（　　）
A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
B．导体两端的电压为零时，导体的电阻也为零
C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比
D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关

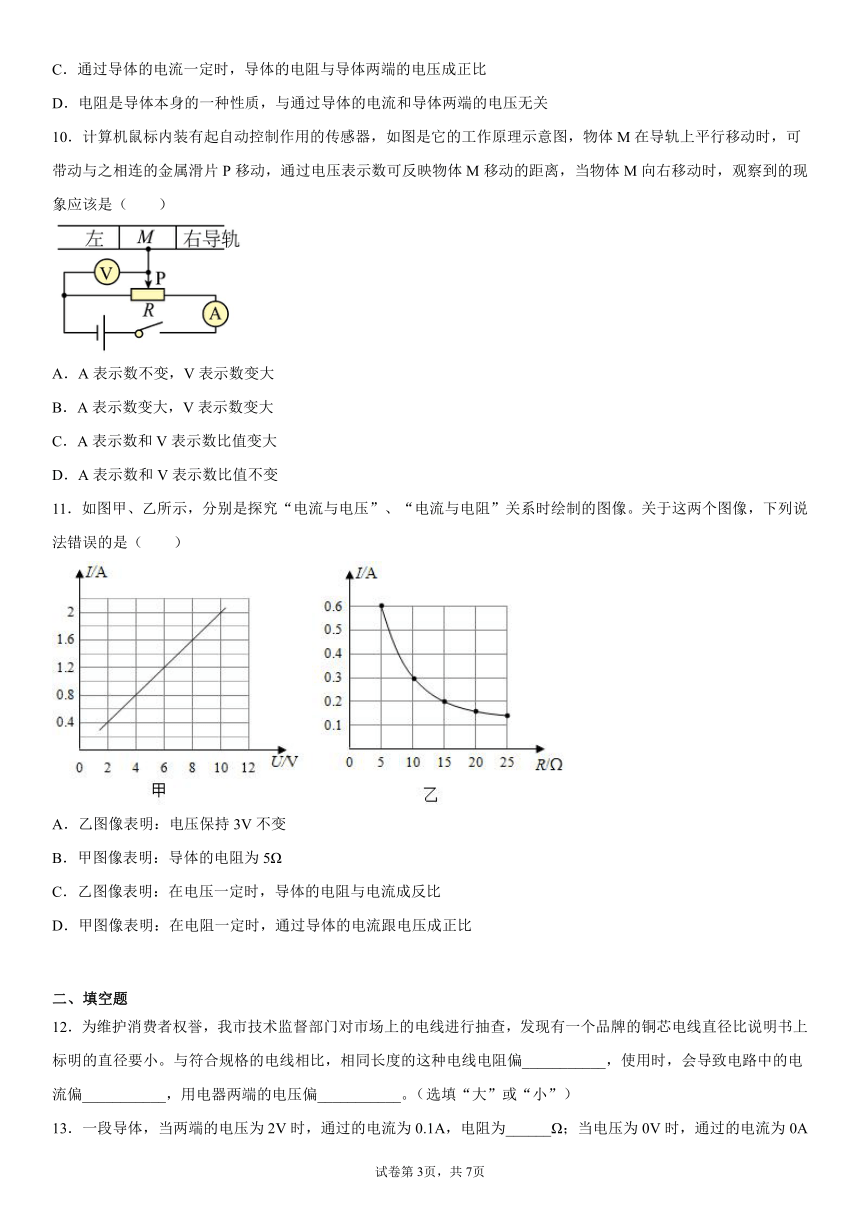

10．计算机鼠标内装有起自动控制作用的传感器，如图是它的工作原理示意图，物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）
A．A表示数不变，V表示数变大
B．A表示数变大，V表示数变大
C．A表示数和V表示数比值变大
D．A表示数和V表示数比值不变
11．如图甲、乙所示，分别是探究“电流与电压”、“电流与电阻”关系时绘制的图像。关于这两个图像，下列说法错误的是（　　）
A．乙图像表明：电压保持3V不变
B．甲图像表明：导体的电阻为5Ω
C．乙图像表明：在电压一定时，导体的电阻与电流成反比
D．甲图像表明：在电阻一定时，通过导体的电流跟电压成正比
二、填空题
12．为维护消费者权誉，我市技术监督部门对市场上的电线进行抽查，发现有一个品牌的铜芯电线直径比说明书上标明的直径要小。与符合规格的电线相比，相同长度的这种电线电阻偏___________，使用时，会导致电路中的电流偏___________，用电器两端的电压偏___________。选填“大”或“小”
13．一段导体，当两端的电压为2V时，通过的电流为0.1A，电阻为______Ω；当电压为0V时，通过的电流为0A时，电阻为______Ω。
14．科学家有着强烈的好奇心和执着的探究精神，德国物理学家______最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：______。为了纪念他作出的杰出贡献，人们将他的名字命名为______的单位。

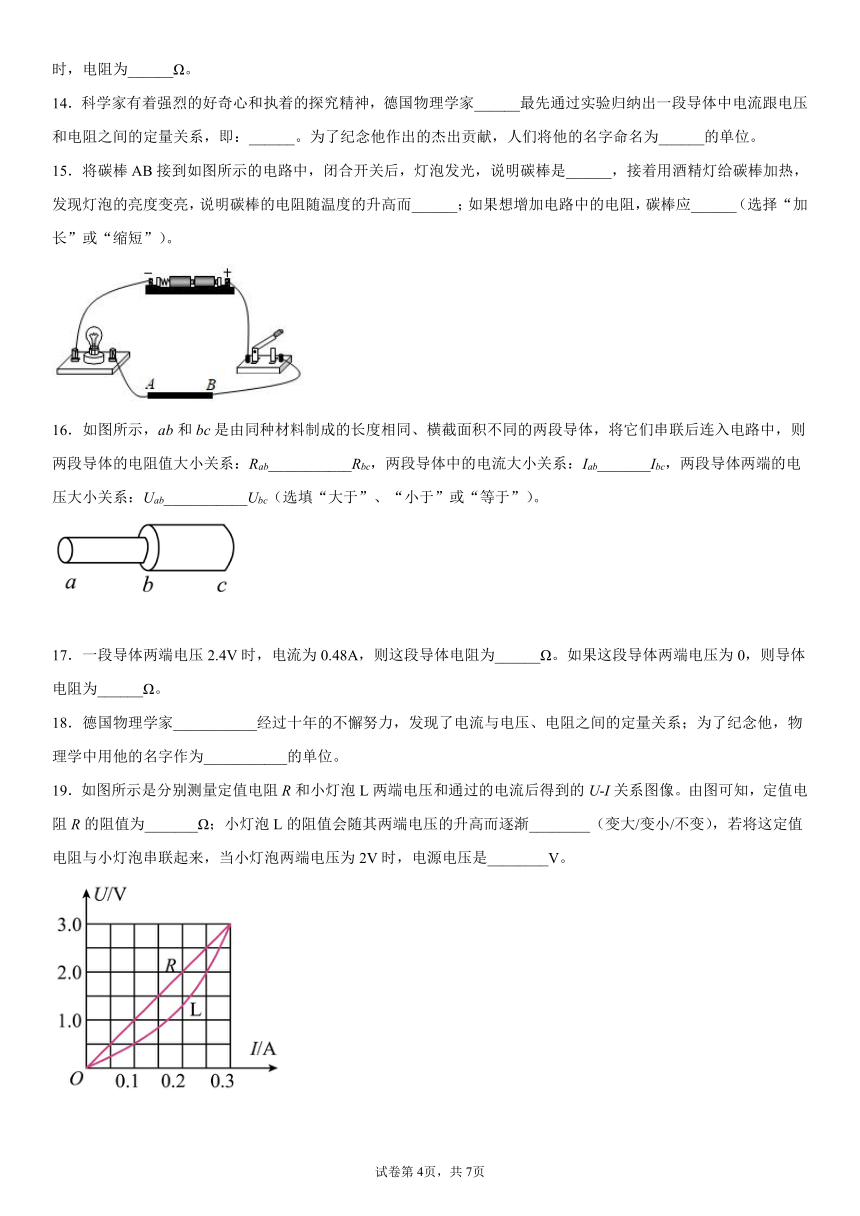

15．将碳棒AB接到如图所示的电路中，闭合开关后，灯泡发光，说明碳棒是______，接着用酒精灯给碳棒加热，发现灯泡的亮度变亮，说明碳棒的电阻随温度的升高而______；如果想增加电路中的电阻，碳棒应______（选择“加长”或“缩短”）。
16．如图所示，ab和bc是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，则两段导体的电阻值大小关系：Rab___________Rbc，两段导体中的电流大小关系：Iab_______Ibc，两段导体两端的电压大小关系：Uab___________Ubc（选填“大于”、“小于”或“等于”）。
17．一段导体两端电压2.4V时，电流为0.48A，则这段导体电阻为______Ω。如果这段导体两端电压为0，则导体电阻为______Ω。
18．德国物理学家___________经过十年的不懈努力，发现了电流与电压、电阻之间的定量关系；为了纪念他，物理学中用他的名字作为___________的单位。
19．如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U-I关系图像。由图可知，定值电阻R的阻值为_______Ω；小灯泡L的阻值会随其两端电压的升高而逐渐________（变大/变小/不变），若将这定值电阻与小灯泡串联起来，当小灯泡两端电压为2V时，电源电压是________V。
三、实验题

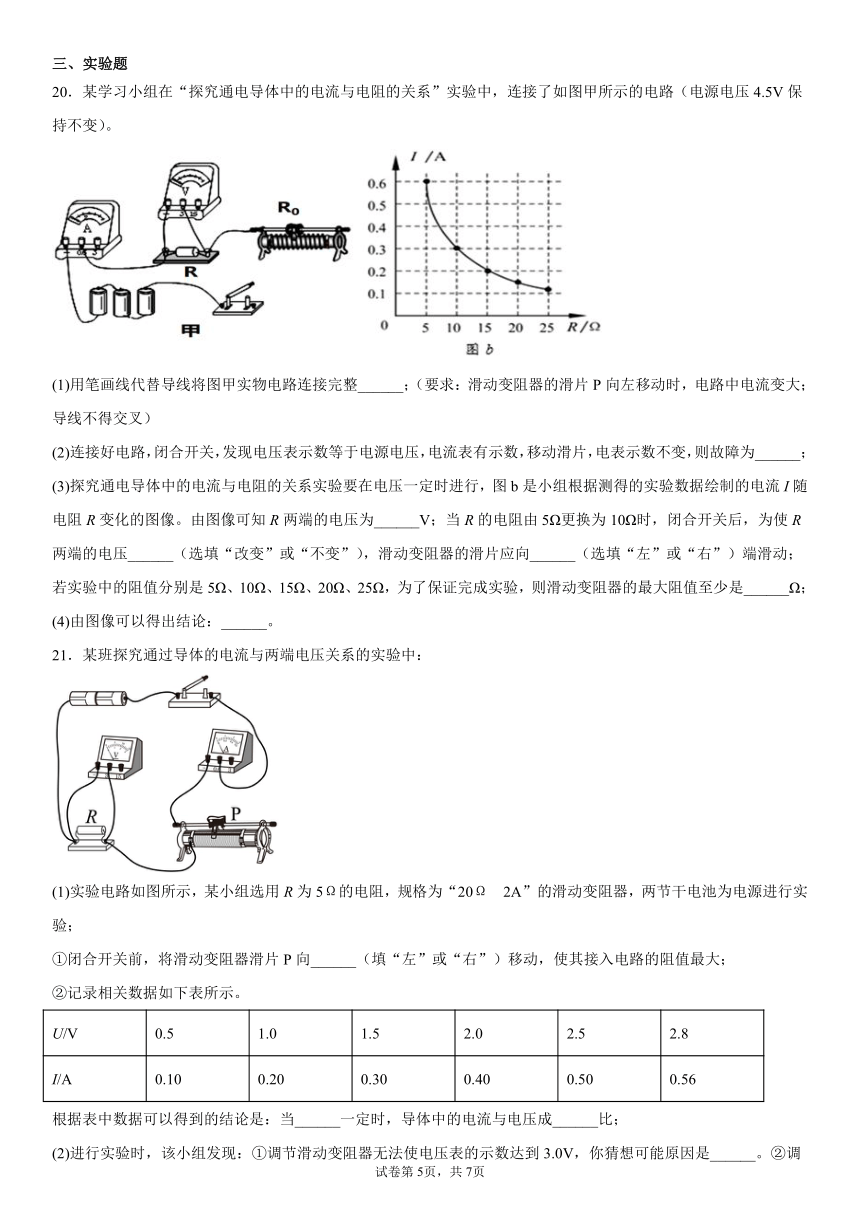

20．某学习小组在“探究通电导体中的电流与电阻的关系”实验中，连接了如图甲所示的电路（电源电压4.5V保持不变）。
(1)用笔画线代替导线将图甲实物电路连接完整______；（要求：滑动变阻器的滑片P向左移动时，电路中电流变大；导线不得交叉）
(2)连接好电路，闭合开关，发现电压表示数等于电源电压，电流表有示数，移动滑片，电表示数不变，则故障为______；
(3)探究通电导体中的电流与电阻的关系实验要在电压一定时进行，图b是小组根据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知R两端的电压为______V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压______（选填“改变”或“不变”），滑动变阻器的滑片应向______（选填“左”或“右”）端滑动；若实验中的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验，则滑动变阻器的最大阻值至少是______Ω；
(4)由图像可以得出结论：______。
21．某班探究通过导体的电流与两端电压关系的实验中：
(1)实验电路如图所示，某小组选用R为5Ω的电阻，规格为“20Ω 2A”的滑动变阻器，两节干电池为电源进行实验；
①闭合开关前，将滑动变阻器滑片P向______（填“左”或“右”）移动，使其接入电路的阻值最大；
②记录相关数据如下表所示。
U/V 0.5 1.0 1.5 2.0 2.5 2.8
I/A 0.10 0.20 0.30 0.40 0.50 0.56
根据表中数据可以得到的结论是：当______一定时，导体中的电流与电压成______比；
(2)进行实验时，该小组发现：①调节滑动变阻器无法使电压表的示数达到3.0V，你猜想可能原因是______。②调节滑动变阻器电压表的示数都大于0.5V，为使电压表示数为0.5V，可采取的办法是______；
(3)该小组在处理数据时发现：电压U与电流I的比值恰好等于电阻R的值。为进一步论证此发现，他们提出两种收集数据的方案，方案一：收集电阻值为5Ω的几个小组的数据；方案二：收集电阻值不同的几个小组的数据。你认为方案______更合理。
22．小张同学进行“伏安法测电阻”的实验，实物图如图甲所示。
（1）请你用笔画线代替导线，将图甲中的电路连接完整；（导线不得交叉）______
（2）闭合开关前，滑动变阻器的滑片应滑到最______（选填“左”或“右”）端；
（3）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为______A，本次测得的阻值为______Ω；
（4）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。为待测电阻，电源电压恒定，定值电阻。实验步骤如下：
①保持开关断开，闭合开关S、，读出并记录电流表示数；
②断开开关，闭合开关S、，读出并记录电流表示数。
处理实验数据，可求得______Ω。
四、计算题
23．如图所示，电源两端电压U保持不变，电阻R1的阻值为5Ω，电阻R2的阻值为15Ω，当开关S闭合时，电压表示数为3V，求：
（1）电流表的示数；
（2）R2两端的电压。
24．在电路中通过导体的电流I，跟加在导体两端的电压U和导体的电阻R，有这样的定量关系：。如图所示的电路中，电源两端电压保持不变电阻，R1的阻值为30Ω，闭合开关S，电流表A1的示数为1A，电流表A2的示数为0.6A．求：
（1）R1两端电压；
（2）电阻R2的阻值。
25．如图所示，电源电压不变，定值电阻R1＝10Ω。只闭合开关S1，电流表示数为0.3A；再闭合开关S2，电流表示数为0.5A。
（1）电源电压；
（2）定值电阻R2的阻值；
（3）开关均闭合时，电路的总电阻。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．D
3．D
4．C
5．D
6．B
7．C
8．D
9．D
10．A
11．C
12．大 小 小
13．20 20
14．欧姆 欧姆定律 电阻
15．导体 减小 加长
16．大于 等于 大于
17．5 5
18．欧姆 电阻
19．10 变大 4.5
20． R0短路 3 不变 右 12.5 当电压一定时，通过导体的电流与导体的电阻成反比
21．右 电阻 正 导线有电阻、电池、电流表有电阻需要分压或电池提供的电压小于3V 采用一节干电池供电或换用规格较大的滑动变阻器 二
22． 右 0.16 12.5 30
23．（1）0.6A；（2）9V
24．（1）12V；（2）
25．（1）3V；（2）15Ω；（3）6Ω
