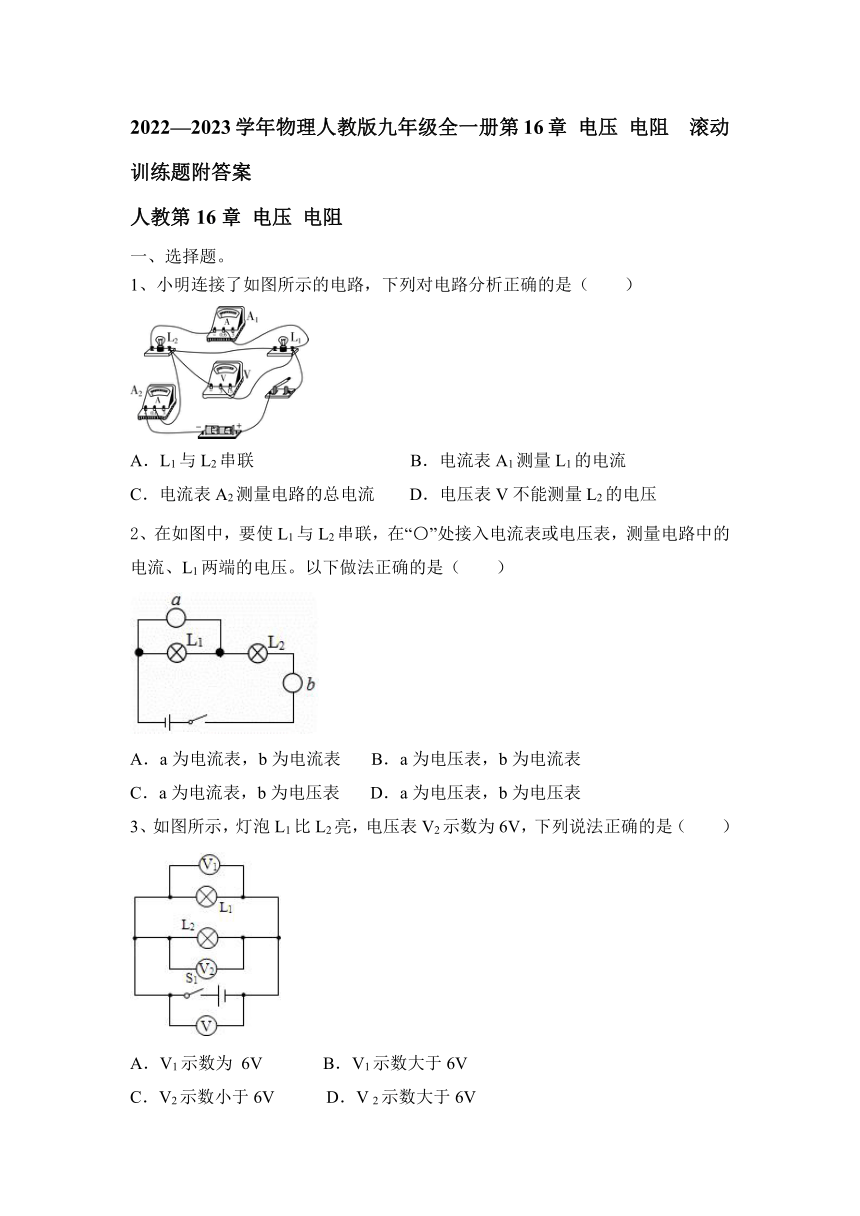

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动训练题附答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动训练题附答案
人教第16章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
2、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
3、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数为 6V B．V1示数大于6V
C．V2示数小于6V D．V 2示数大于6V

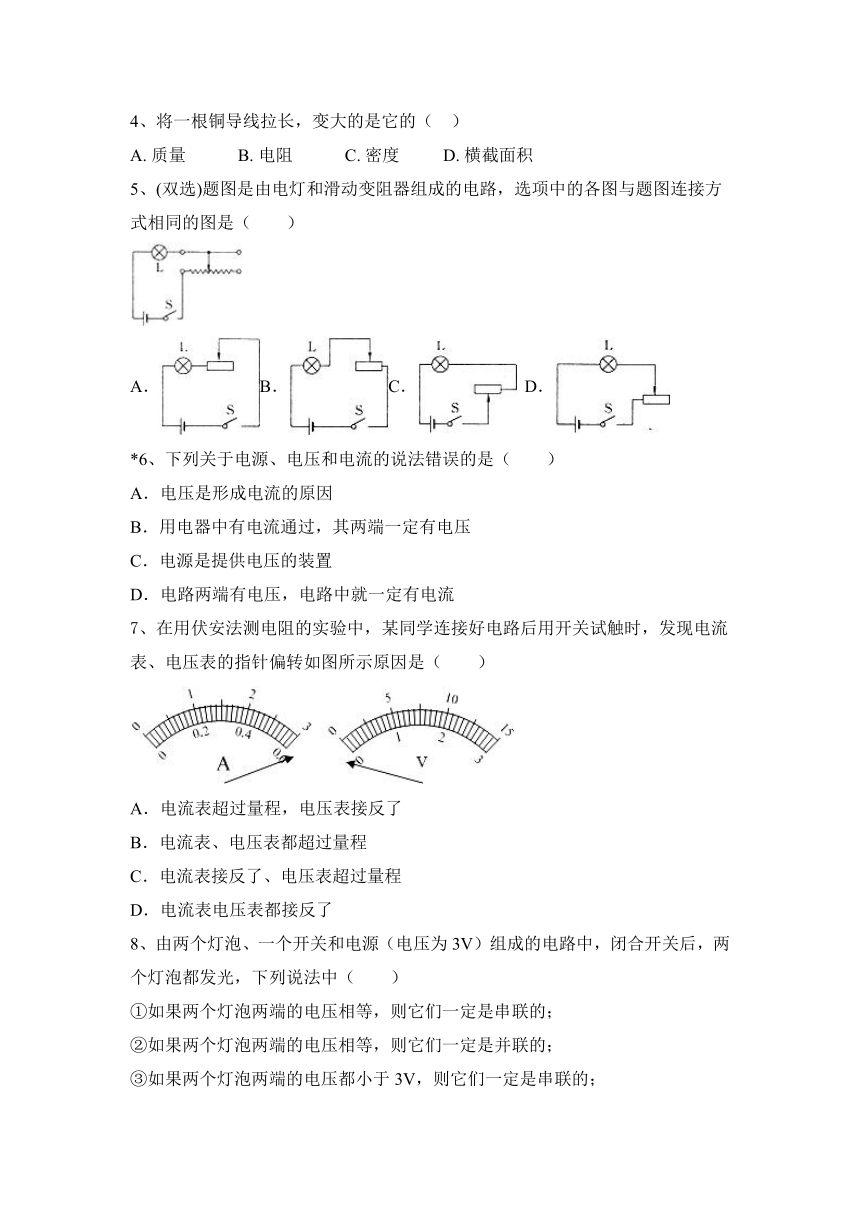

4、将一根铜导线拉长，变大的是它的（ ）
A. 质量 B. 电阻 C. 密度 D. 横截面积
5、(双选)题图是由电灯和滑动变阻器组成的电路，选项中的各图与题图连接方式相同的图是（　　）
A．B．C． D．
*6、下列关于电源、电压和电流的说法错误的是（　　）
A．电压是形成电流的原因
B．用电器中有电流通过，其两端一定有电压
C．电源是提供电压的装置
D．电路两端有电压，电路中就一定有电流
7、在用伏安法测电阻的实验中，某同学连接好电路后用开关试触时，发现电流表、电压表的指针偏转如图所示原因是（　　）
A．电流表超过量程，电压表接反了
B．电流表、电压表都超过量程
C．电流表接反了、电压表超过量程
D．电流表电压表都接反了
8、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确 B．只有①③正确
C．只有②④正确 D．只有③④正确
9、甲和乙是同种材料、相同横截面积的导体，若长度L甲＞L乙，则R甲、R乙的大小关系是（ ）
A. R甲＞R乙 B. R甲＜R乙 C. R甲＝R乙 D. 无法确定
10、(双选)关于导体的电阻，下列说法中正确的是（　　）
A．导体长度大电阻就大
B．滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C．电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D．电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
11、如图所示，与实物图一致的电路图是（ ）
12、教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）
A．U1＞U2 B．U1＝U2 C．U1＜U2 D．无法确定
*13、小明在“探究串、并联电路特点”的活动时，设计了如图所示探究电路。开关闭合后，测得通过灯泡L1、L2中的电流分别为1A和2A，灯泡L1两端电压为3V，则下列分析正确的是（　　）
A．电池两端的电压是3V B．L2两端的电压大于3V
C．L1和L2是串联连接的 D．流过开关的电流是2A
14、下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
15、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变 阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油量表是由电流表改装而成的 B．R、R 0 在电路中是并联的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
二、填空题。
16、如图所示电压表有三个接线柱，依次标着“－”、“3”、“15”。当使用“ －”和“15”两个接线柱时，表示量程是_______，分度值是____；当使用“－”和“3”两个接线柱时，表示量程是_______，分度值是____；现在电压表的示数为_______。
17、一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是 V；如某人需要6 V的电压，他应把 节干电池
联起来。

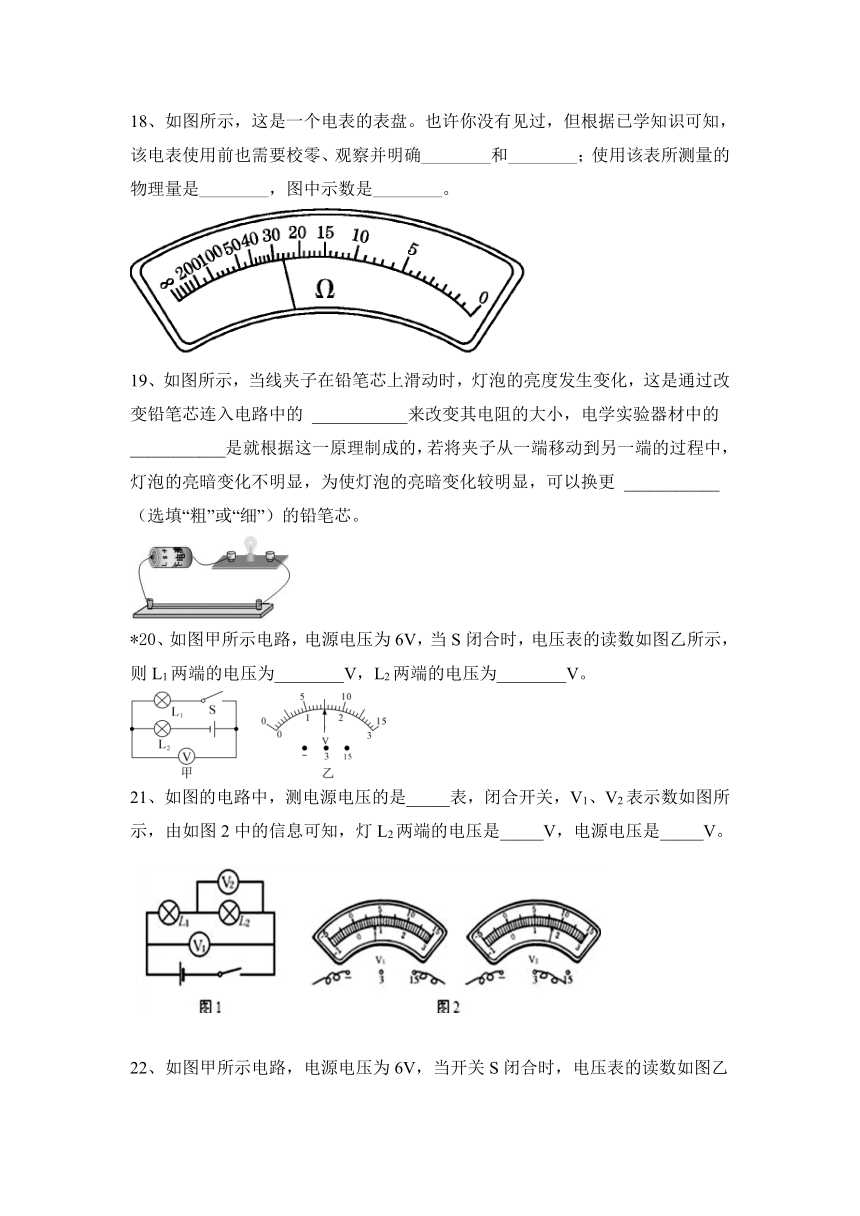

18、如图所示，这是一个电表的表盘。也许你没有见过，但根据已学知识可知，该电表使用前也需要校零、观察并明确________和________；使用该表所测量的物理量是________，图中示数是________。
19、如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的 ___________来改变其电阻的大小，电学实验器材中的 ___________是就根据这一原理制成的，若将夹子从一端移动到另一端的过程中，灯泡的亮暗变化不明显，为使灯泡的亮暗变化较明显，可以换更 ___________（选填“粗”或“细”）的铅笔芯。
*20、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
21、如图的电路中，测电源电压的是_____表，闭合开关，V1、V2表示数如图所示，由如图2中的信息可知，灯L2两端的电压是_____V，电源电压是_____V。
22、如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
三、作图题。
23、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
四、实验题。
24、（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．
①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．
②为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．
（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：
比较1、2两次实验结果可得结论 ______ ．
比较1、3两次实验结果可得结论 ______ ．
25、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
　 　 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合前，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。
五、计算题。
26、如图所示电路，R1、R2、R3为三个定值电阻，V1、V2为两个电压表，电源是由四节干电池串联组成的电池组。V1的示数为3V，V2的示数为5V，则R1、R2、R3两端的电压U1、U2、U3分别是多大？（提示：三个电阻是串联的，U1+U2＝UV1，U2+U3＝UV2）
27、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动训练题附答案
人教第16章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
【答案】C
2、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
3、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数为 6V B．V1示数大于6V
C．V2示数小于6V D．V 2示数大于6V
【答案】A
4、将一根铜导线拉长，变大的是它的（ ）
A. 质量 B. 电阻 C. 密度 D. 横截面积
【答案】B
5、(双选)题图是由电灯和滑动变阻器组成的电路，选项中的各图与题图连接方式相同的图是（　　）
A．B．C． D．
【答案】AD
*6、下列关于电源、电压和电流的说法错误的是（　　）
A．电压是形成电流的原因
B．用电器中有电流通过，其两端一定有电压
C．电源是提供电压的装置
D．电路两端有电压，电路中就一定有电流
【答案】C
7、在用伏安法测电阻的实验中，某同学连接好电路后用开关试触时，发现电流表、电压表的指针偏转如图所示原因是（　　）
A．电流表超过量程，电压表接反了
B．电流表、电压表都超过量程
C．电流表接反了、电压表超过量程
D．电流表电压表都接反了
【答案】A
8、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确 B．只有①③正确
C．只有②④正确 D．只有③④正确
【答案】D
9、甲和乙是同种材料、相同横截面积的导体，若长度L甲＞L乙，则R甲、R乙的大小关系是（ ）
A. R甲＞R乙 B. R甲＜R乙 C. R甲＝R乙 D. 无法确定
【答案】A
10、(双选)关于导体的电阻，下列说法中正确的是（　　）
A．导体长度大电阻就大
B．滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C．电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D．电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
【答案】BD
11、如图所示，与实物图一致的电路图是（ ）
【答案】B
12、教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）
A．U1＞U2 B．U1＝U2 C．U1＜U2 D．无法确定
【答案】B
*13、小明在“探究串、并联电路特点”的活动时，设计了如图所示探究电路。开关闭合后，测得通过灯泡L1、L2中的电流分别为1A和2A，灯泡L1两端电压为3V，则下列分析正确的是（　　）
A．电池两端的电压是3V B．L2两端的电压大于3V
C．L1和L2是串联连接的 D．流过开关的电流是2A
【答案】A
14、下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
【答案】 C
15、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变 阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油量表是由电流表改装而成的 B．R、R 0 在电路中是并联的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
【答案】D
二、填空题。
16、如图所示电压表有三个接线柱，依次标着“－”、“3”、“15”。当使用“ －”和“15”两个接线柱时，表示量程是_______，分度值是____；当使用“－”和“3”两个接线柱时，表示量程是_______，分度值是____；现在电压表的示数为_______。
【答案】0--15V 0.5V 0--3V 0.1V 2.3V
17、一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是 V；如某人需要6 V的电压，他应把 节干电池
联起来。
【答案】4 4 串
18、如图所示，这是一个电表的表盘。也许你没有见过，但根据已学知识可知，该电表使用前也需要校零、观察并明确________和________；使用该表所测量的物理量是________，图中示数是________。
【答案】量程 分度值 电阻 26Ω
19、如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的 ___________来改变其电阻的大小，电学实验器材中的 ___________是就根据这一原理制成的，若将夹子从一端移动到另一端的过程中，灯泡的亮暗变化不明显，为使灯泡的亮暗变化较明显，可以换更 ___________（选填“粗”或“细”）的铅笔芯。
【答案】长度 滑动变阻器 细
*20、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
【答案】1.5　4.5
21、如图的电路中，测电源电压的是_____表，闭合开关，V1、V2表示数如图所示，由如图2中的信息可知，灯L2两端的电压是_____V，电源电压是_____V。
【答案】V1 2.7 4
22、如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
【答案】0~3V 1.5 4.5
三、作图题。
23、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
【答案】如图所示：
四、实验题。
24、（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．
①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．
②为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．
（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：
比较1、2两次实验结果可得结论 ______ ．
比较1、3两次实验结果可得结论 ______ ．
【答案】（1）①F；②G；③D；（2）在导体的长度、横截面积相同的情况下，导体的电阻和材料有关；在导体的材料、横截面积相同的情况下，导体的电阻和长度有关，长度越长，电阻越大
25、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
　 　 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合前，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。
【答案】（1）短路； （2）如下图所示：
（3）电压表的正负接线柱接反了； （4）0.25。
五、计算题。
26、如图所示电路，R1、R2、R3为三个定值电阻，V1、V2为两个电压表，电源是由四节干电池串联组成的电池组。V1的示数为3V，V2的示数为5V，则R1、R2、R3两端的电压U1、U2、U3分别是多大？（提示：三个电阻是串联的，U1+U2＝UV1，U2+U3＝UV2）
【解答】由电路图可知，三电阻串联，电压表V1测R1与R2两端的电压之和，电压表V2测R2与R3两端的电压之和。
（1）一节干电池的电压为1.5V，且电源由4节干电池串联组成，
因为串联电路中总电压等于各分电压之和，
所以电源的电压U＝4×1.5V＝6V；
（2）U1+U2＝UV1，U2+U3＝UV2，故U1+U2+U2+U3＝3V+5V＝U+U2；
故电阻R2两端的电压U2＝3V+5V﹣6V＝2V；
所以电阻R1两端的电压：U1＝UV1﹣U2＝3V﹣2V＝1V；
所以电阻R3两端的电压：U3＝UV2﹣U2＝5V﹣2V＝3V；
答：R1、R2、R3两端的电压U1、U2、U3分别是1V、2V、3V。
27、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
【答案】（1）U1=1.7 V； （2）U2=1.3 V；
（3）总电压U=3 V； （4）电源电压为3 V
-
