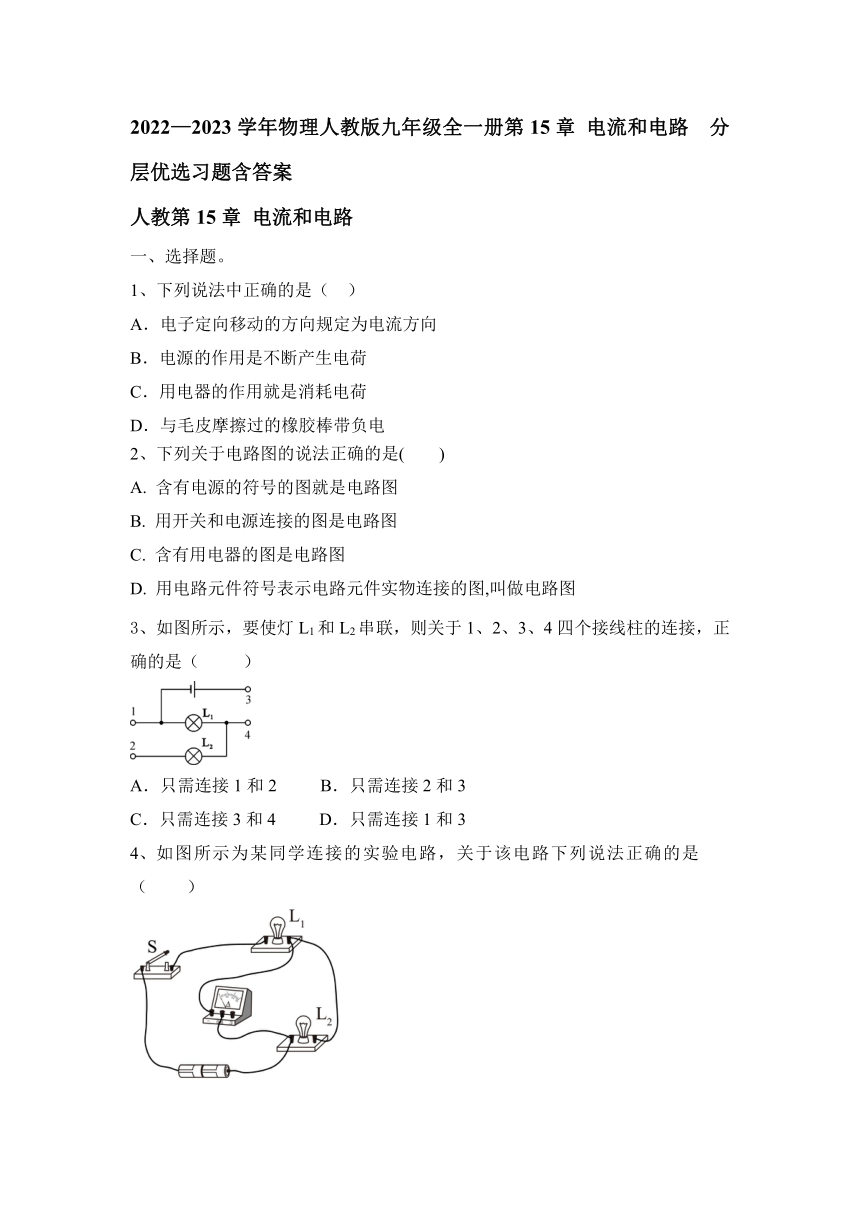

2022—2023学年物理人教版九年级全一册第15章 电流和电路 分层优选习题（含答案）

2022—2023学年物理人教版九年级全一册第15章 电流和电路 分层优选习题含答案
人教第15章 电流和电路
一、选择题。
1、下列说法中正确的是（ ）
A．电子定向移动的方向规定为电流方向
B．电源的作用是不断产生电荷
C．用电器的作用就是消耗电荷
D．与毛皮摩擦过的橡胶棒带负电
2、下列关于电路图的说法正确的是( 　)
A. 含有电源的符号的图就是电路图
B. 用开关和电源连接的图是电路图
C. 含有用电器的图是电路图
D. 用电路元件符号表示电路元件实物连接的图,叫做电路图
3、如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是（ ）
A．只需连接1和2 B．只需连接2和3
C．只需连接3和4 D．只需连接1和3

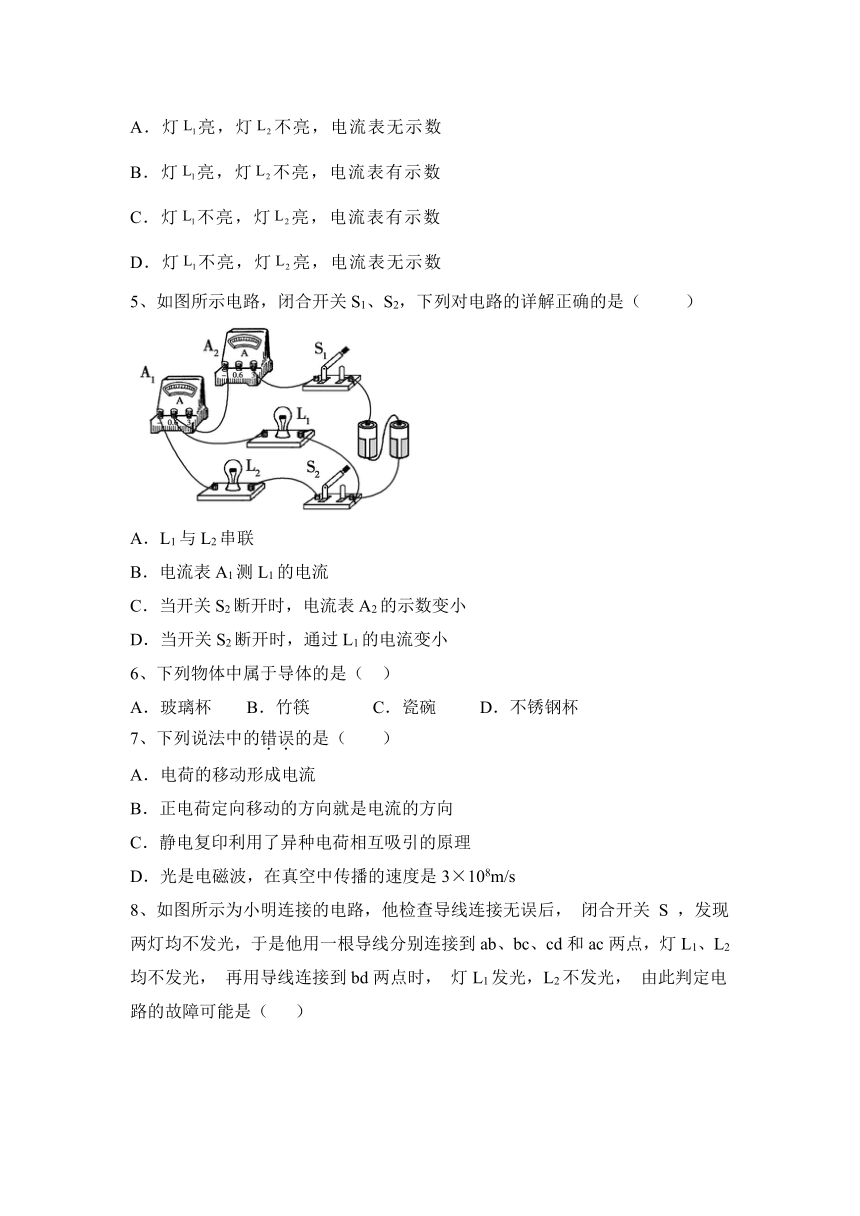

4、如图所示为某同学连接的实验电路，关于该电路下列说法正确的是（　　）
A．灯亮，灯不亮，电流表无示数
B．灯亮，灯不亮，电流表有示数
C．灯不亮，灯亮，电流表有示数
D．灯不亮，灯亮，电流表无示数
5、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
6、下列物体中属于导体的是（ ）
A．玻璃杯 B．竹筷 C．瓷碗 D．不锈钢杯
7、下列说法中的错误的是（　　）
A．电荷的移动形成电流
B．正电荷定向移动的方向就是电流的方向
C．静电复印利用了异种电荷相互吸引的原理
D．光是电磁波，在真空中传播的速度是3×108m/s
8、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路

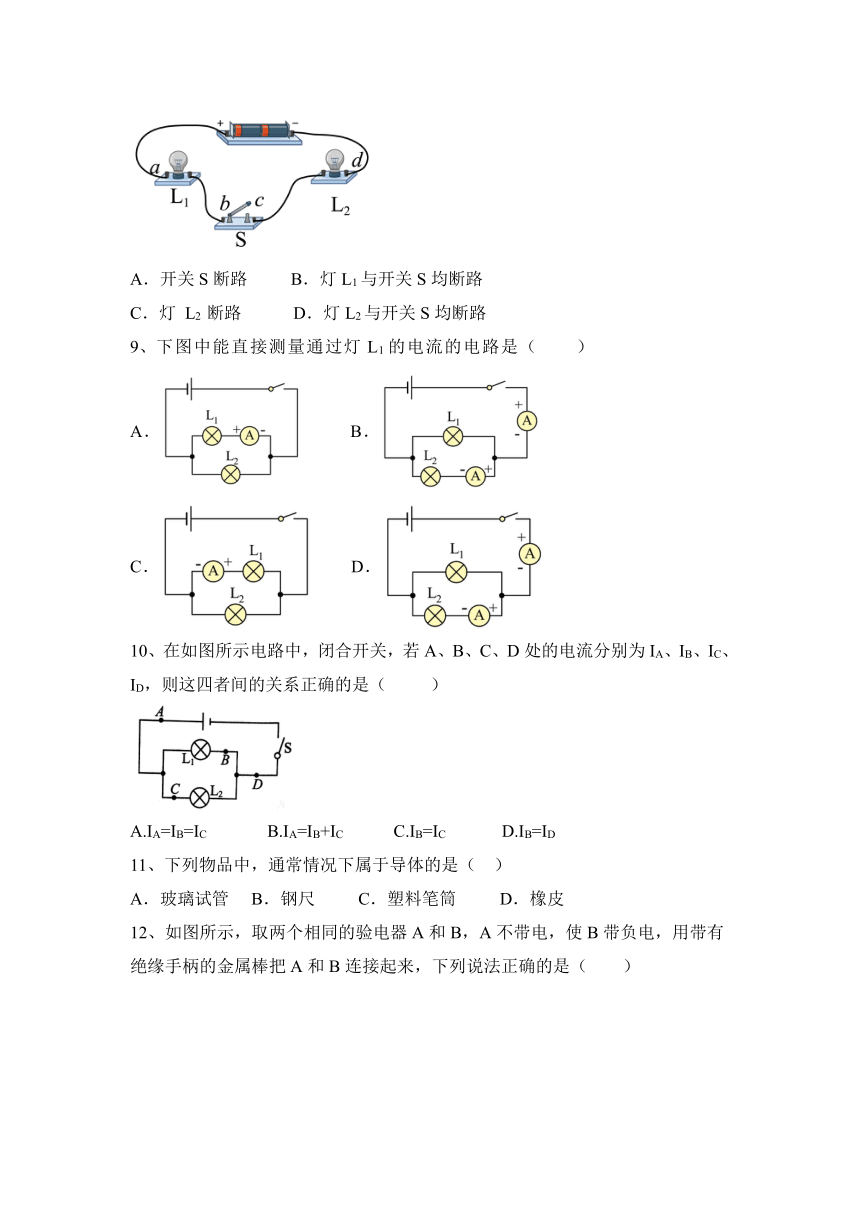

9、下图中能直接测量通过灯L1的电流的电路是（　　）
A． B．
C． D．
10、在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
11、下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮

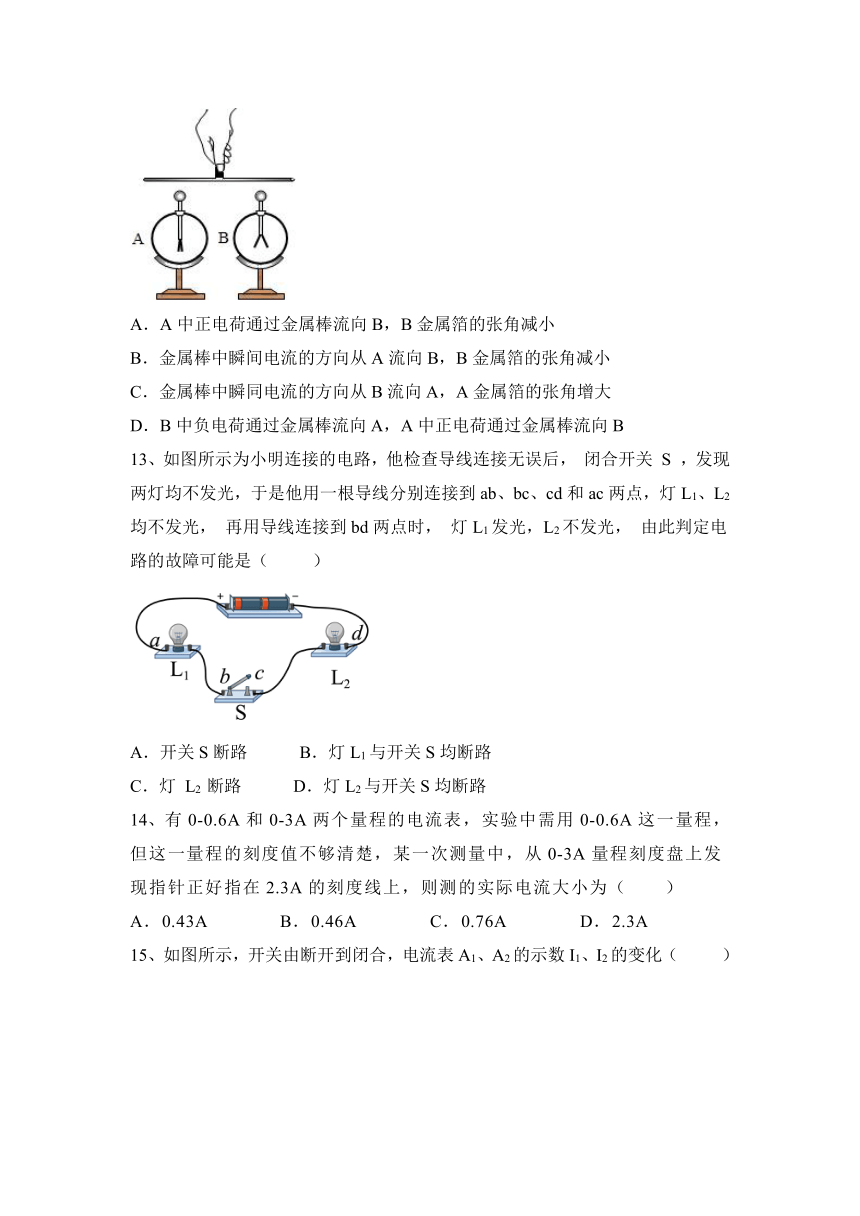

12、如图所示，取两个相同的验电器A和B，A不带电，使B带负电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，B金属箔的张角减小
B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角减小
C．金属棒中瞬同电流的方向从B流向A，A金属箔的张角增大
D．B中负电荷通过金属棒流向A，A中正电荷通过金属棒流向B
13、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
14、有0-0.6A和0-3A两个量程的电流表，实验中需用0-0.6A这一量程，但这一量程的刻度值不够清楚，某一次测量中，从0-3A量程刻度盘上发现指针正好指在2.3A的刻度线上，则测的实际电流大小为（　　）
A．0.43A B．0.46A C．0.76A D．2.3A

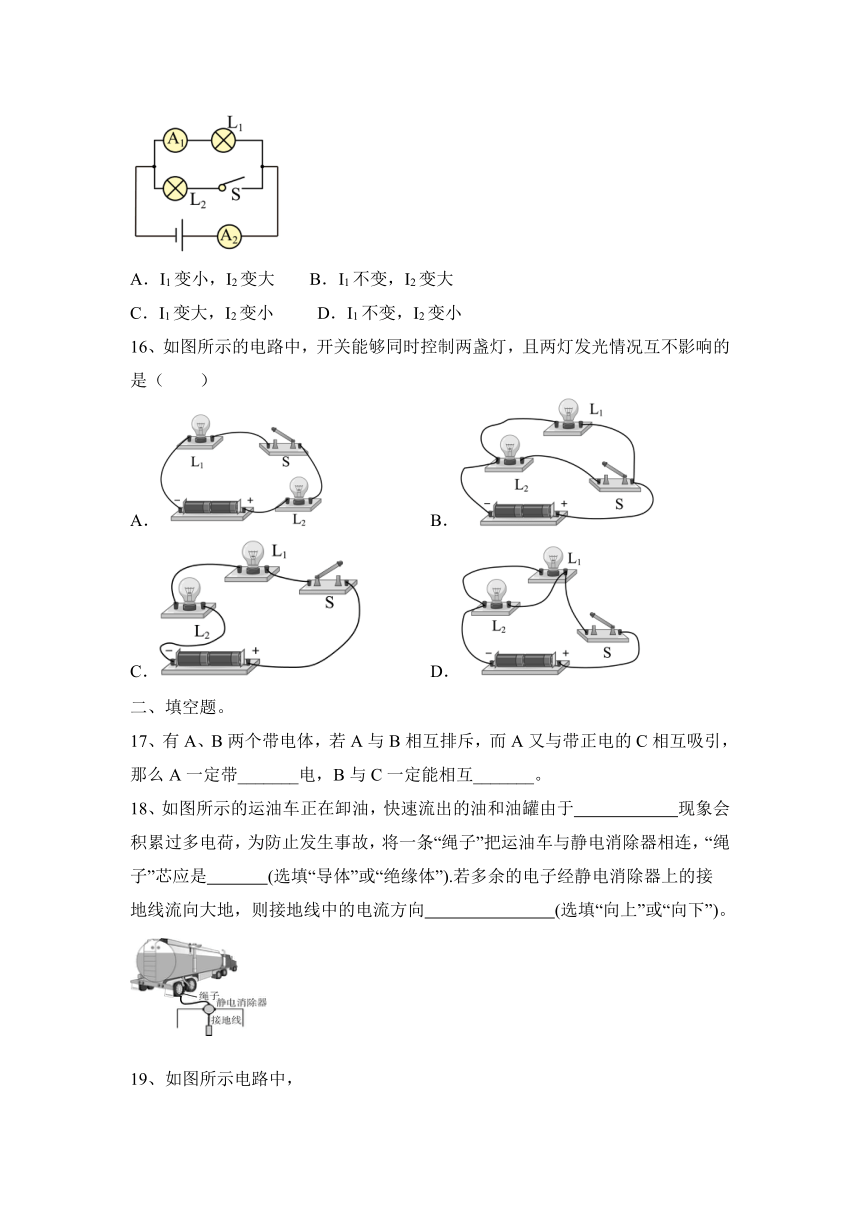

15、如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
16、如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）
A． B．
C． D．
二、填空题。
17、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
18、如图所示的运油车正在卸油，快速流出的油和油罐由于　 　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 (选填“导体”或“绝缘体”).若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 (选填“向上”或“向下”)。
19、如图所示电路中，
(1)要使灯泡L1、L2形成串联电路，则应闭合_______开关；
(2)要使灯泡L1、L2形成并联电路，则应闭合____________开关；
(3)在电路中同时闭合_______________开关是不允许的。
20、如图所示电流表示数为 安。使用电流表时，必须将它 在电路中（选填“串联”或“并联”），所测电流不得超过它的 ，必须使电流从它的 接线柱流进（选填“正”或“负”）。
21、根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
*22、家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
23、摩擦起电并不是创造了电荷，只是电荷从一个物体上______到了另一个物体上．验电器是检验一个物体______ 的仪器，它是根据______ 的原理制成的。
24、锂离子电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作。锂离子电池广泛应用于手机、数码相机、笔记本电脑.锂离子电池的充、放电过程如图所示。
（1）如图(a)所示，当对锂离子电池充电时，锂离子电池相当于　 　(选填“电源”或“用电器”)。电池的正极上有锂离子(Li+)生成，生成的锂离子经过电解液穿过隔膜运动到电池的　 　。
(2)如图(b)所示，当锂离子电池放电时，嵌在负极材料中的锂离子脱出又运动回正极.当电池向外供电时，电压的作用使电路中的电荷发生定向移动形成电流，电流通过电动机，电能转化为　 　能，电动机工作。
25、在如图所示的电路中，灯L1与L2的连接方式是_____.若只要使灯L1发光，应闭合的开关是_____；若只要使灯L2发光，应闭合的开关是_____；若要使灯L1、L2同时发光，应闭合的开关是_____。
三、作图题。
26、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人’字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
四、实验题。
27、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是 ，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是：
。
28、在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
(1)若要测量干路中的电流，则电流表应接在甲图中的 点。
(2)小明同学准备测量A处的电流时，开关闭合后发现电流表的指针偏转如图乙所示，出现该现象的原因是 ；排除故障后，他用电流表分别在A、B、C处测得电流值如下表所示，比较表中数据，可以初步得出结论： (用含IA、IB、IC的式子表示)。
测量处 A B C
电流/A 0.28 0.24 0.52
(3)在表格中记录数据后，接下来应该做的是 。
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(4)某小组在测量C处的电流时，L1灯泡发生断路，L2亮度 (选填“变亮”“变暗”或“不变”)，电流表示数 (选填“变大”“不变”或“变小”)。
五、计算类题。
29、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
2022—2023学年物理人教版九年级全一册第15章 电流和电路 分层优选习题含答案
人教第15章 电流和电路
一、选择题。
1、下列说法中正确的是（ ）
A．电子定向移动的方向规定为电流方向
B．电源的作用是不断产生电荷
C．用电器的作用就是消耗电荷
D．与毛皮摩擦过的橡胶棒带负电
【答案】D
2、下列关于电路图的说法正确的是( 　)
A. 含有电源的符号的图就是电路图
B. 用开关和电源连接的图是电路图
C. 含有用电器的图是电路图
D. 用电路元件符号表示电路元件实物连接的图,叫做电路图
【答案】D
3、如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是（ ）
A．只需连接1和2 B．只需连接2和3
C．只需连接3和4 D．只需连接1和3
【答案】B
4、如图所示为某同学连接的实验电路，关于该电路下列说法正确的是（　　）
A．灯亮，灯不亮，电流表无示数
B．灯亮，灯不亮，电流表有示数
C．灯不亮，灯亮，电流表有示数
D．灯不亮，灯亮，电流表无示数
【答案】B
5、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
【答案】C
6、下列物体中属于导体的是（ ）
A．玻璃杯 B．竹筷 C．瓷碗 D．不锈钢杯
【答案】D
7、下列说法中的错误的是（　　）
A．电荷的移动形成电流
B．正电荷定向移动的方向就是电流的方向
C．静电复印利用了异种电荷相互吸引的原理
D．光是电磁波，在真空中传播的速度是3×108m/s
【答案】A。
8、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
【答案】D
9、下图中能直接测量通过灯L1的电流的电路是（　　）
A． B．
C． D．
【答案】C
10、在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
【答案】B
11、下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮
【答案】B
12、如图所示，取两个相同的验电器A和B，A不带电，使B带负电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，B金属箔的张角减小
B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角减小
C．金属棒中瞬同电流的方向从B流向A，A金属箔的张角增大
D．B中负电荷通过金属棒流向A，A中正电荷通过金属棒流向B
【答案】B。
13、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
【答案】D
14、有0-0.6A和0-3A两个量程的电流表，实验中需用0-0.6A这一量程，但这一量程的刻度值不够清楚，某一次测量中，从0-3A量程刻度盘上发现指针正好指在2.3A的刻度线上，则测的实际电流大小为（　　）
A．0.43A B．0.46A C．0.76A D．2.3A
【答案】B
15、如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
【答案】B
16、如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）
A． B．
C． D．
【答案】D
二、填空题。
17、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
【答案】负 吸引
18、如图所示的运油车正在卸油，快速流出的油和油罐由于　 　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 (选填“导体”或“绝缘体”).若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 (选填“向上”或“向下”)。
【答案】摩擦起电 导体 向上
19、如图所示电路中，
(1)要使灯泡L1、L2形成串联电路，则应闭合_______开关；
(2)要使灯泡L1、L2形成并联电路，则应闭合____________开关；
(3)在电路中同时闭合_______________开关是不允许的。
【答案】、 、、 、、
20、如图所示电流表示数为 安。使用电流表时，必须将它 在电路中（选填“串联”或“并联”），所测电流不得超过它的 ，必须使电流从它的 接线柱流进（选填“正”或“负”）。
【答案】 1.5； 串联； 量程； 正
21、根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
【答案】L3 当L1、L2、L3
*22、家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
【答案】断路 1.6
23、摩擦起电并不是创造了电荷，只是电荷从一个物体上______到了另一个物体上．验电器是检验一个物体______ 的仪器，它是根据______ 的原理制成的。
【答案】转移 是否带电 同种电荷相互排斥
24、锂离子电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作。锂离子电池广泛应用于手机、数码相机、笔记本电脑.锂离子电池的充、放电过程如图所示。
（1）如图(a)所示，当对锂离子电池充电时，锂离子电池相当于　 　(选填“电源”或“用电器”)。电池的正极上有锂离子(Li+)生成，生成的锂离子经过电解液穿过隔膜运动到电池的　 　。
(2)如图(b)所示，当锂离子电池放电时，嵌在负极材料中的锂离子脱出又运动回正极.当电池向外供电时，电压的作用使电路中的电荷发生定向移动形成电流，电流通过电动机，电能转化为　 　能，电动机工作。
【答案】（1）用电器 负极 （2）机械
25、在如图所示的电路中，灯L1与L2的连接方式是_____.若只要使灯L1发光，应闭合的开关是_____；若只要使灯L2发光，应闭合的开关是_____；若要使灯L1、L2同时发光，应闭合的开关是_____。
【答案】并联 S和S1 S和S2 S、S1和S2
三、作图题。
26、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人’字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
【答案】如图所示：
四、实验题。
27、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是 ，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是：
。
【答案】 电流表的量程选择太小； 电流表的正负接线柱接反了
28、在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
(1)若要测量干路中的电流，则电流表应接在甲图中的 点。
(2)小明同学准备测量A处的电流时，开关闭合后发现电流表的指针偏转如图乙所示，出现该现象的原因是 ；排除故障后，他用电流表分别在A、B、C处测得电流值如下表所示，比较表中数据，可以初步得出结论： (用含IA、IB、IC的式子表示)。
测量处 A B C
电流/A 0.28 0.24 0.52
(3)在表格中记录数据后，接下来应该做的是 。
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(4)某小组在测量C处的电流时，L1灯泡发生断路，L2亮度 (选填“变亮”“变暗”或“不变”)，电流表示数 (选填“变大”“不变”或“变小”)。
【答案】（1）C； （2）电流表的正负接线柱接反了；IC=IA+IB；
（3）C； （4）不变；变小。
五、计算类题。
29、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案】（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
【详解】
（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，
I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。
