多用电表

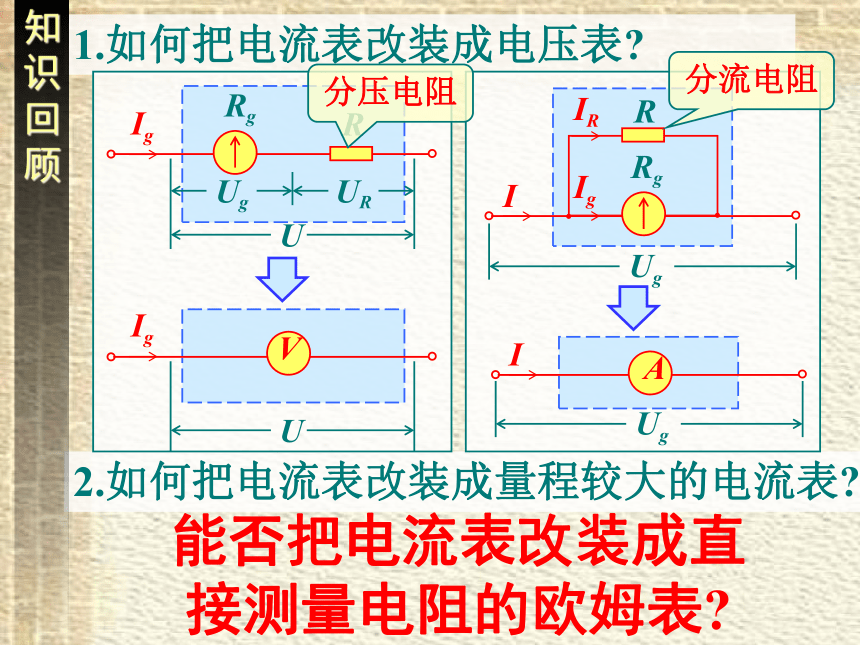

1.如何把电流表改装成电压表
2.如何把电流表改装成量程较大的电流表
知识回顾
U
Ig
V
U
Rg
R
Ug
UR
Ig
Ug
A
I
Ug
I
Ig
IR
R
Rg
分压电阻
分流电阻
能否把电流表改装成直接测量电阻的欧姆表
例题

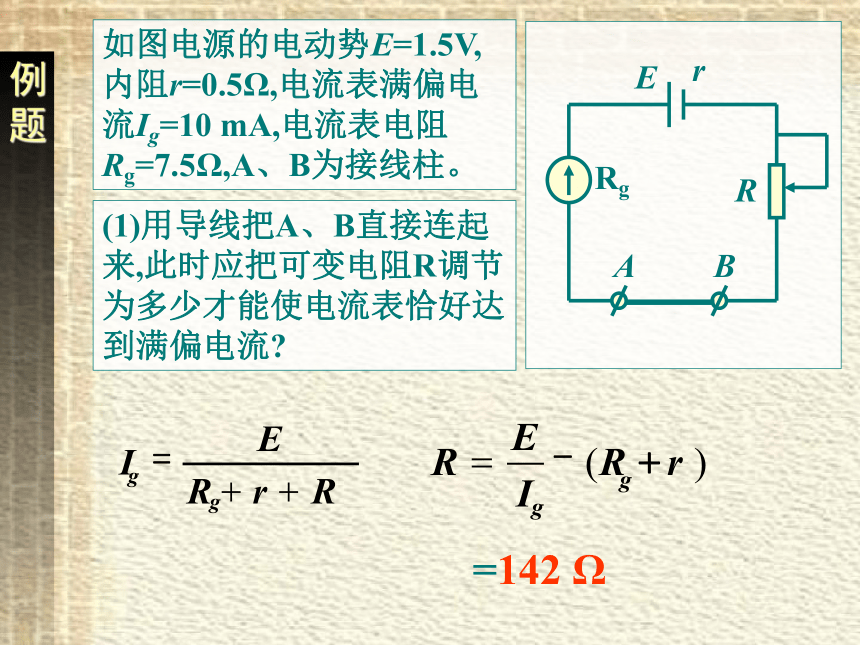

如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。
(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流
r
A
B
E
R
Rg
)
(
g
R
r
I
E
R
+
-
=
g
R
r
R
E
I
+
+
=
g
g
=142 Ω
例题
r
A
B
E
R

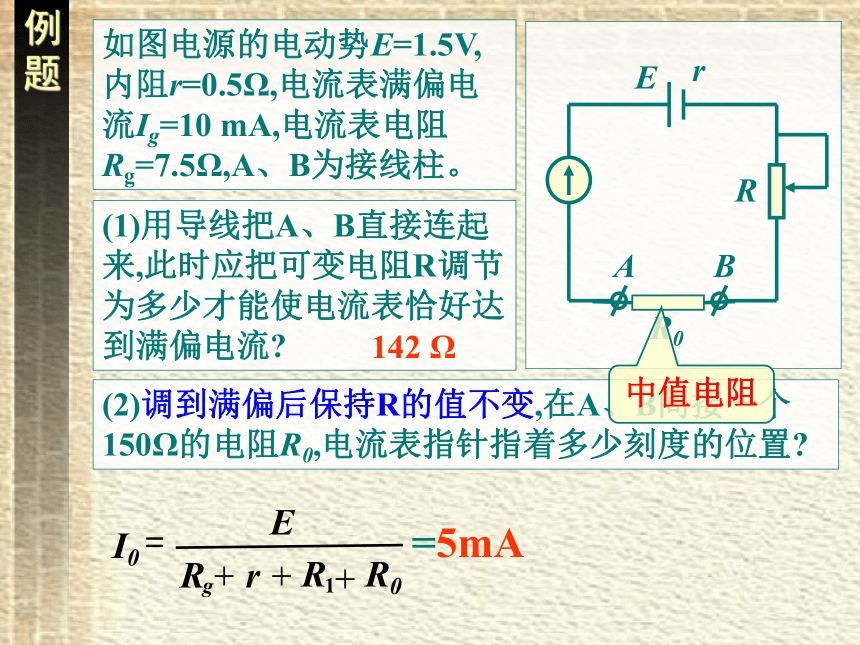

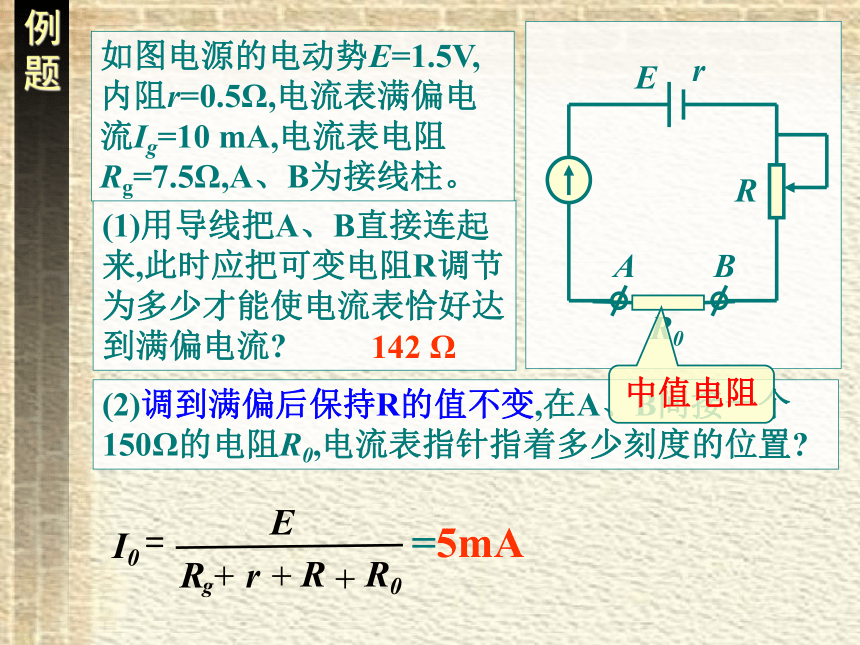

(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置
R0
中值电阻
(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流
如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。
142 Ω
1
R
r
R
E
I0
+
+
=
g
R0
+
=5mA
例题
r
A
B
E
R
(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置
R0
中值电阻
(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流
如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。
142 Ω
R
r
R
E
I0
+
+
=
g
R0
+
=5mA
例题
r
A
B
E
R
Rx
(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流
如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。
142 Ω
R
r
R
E
Ix
+
+
=
g
Rx
+

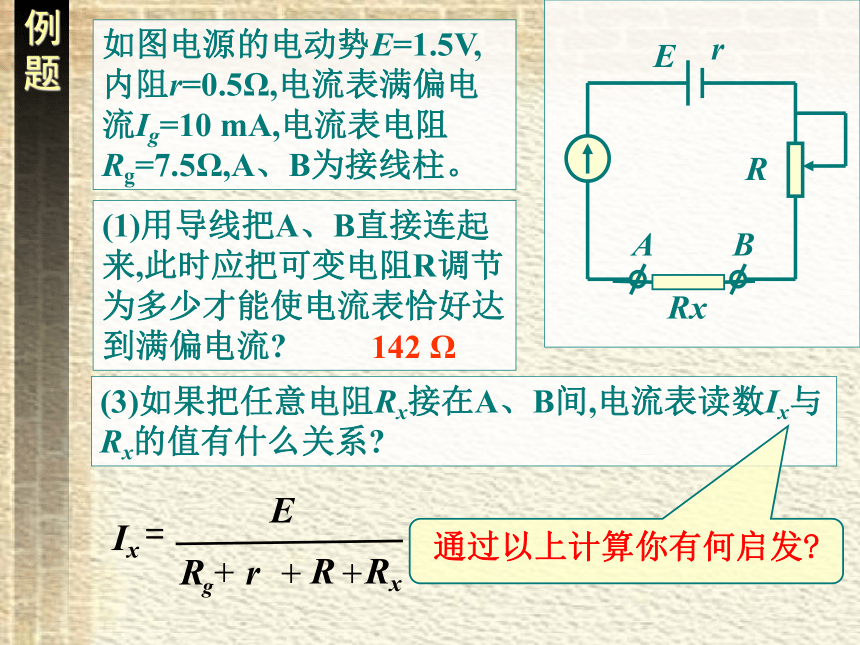

(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系
通过以上计算你有何启发

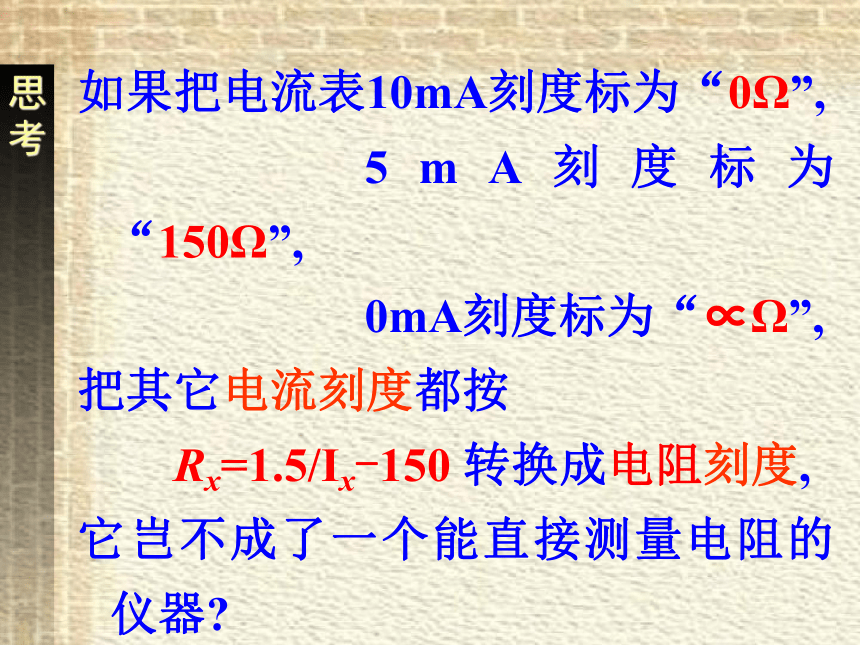

如果把电流表10mA刻度标为“0Ω”,
5mA刻度标为“150Ω”,
0mA刻度标为“∝Ω”,
把其它电流刻度都按
Rx=1.5/Ix-150 转换成电阻刻度,
它岂不成了一个能直接测量电阻的仪器
思考

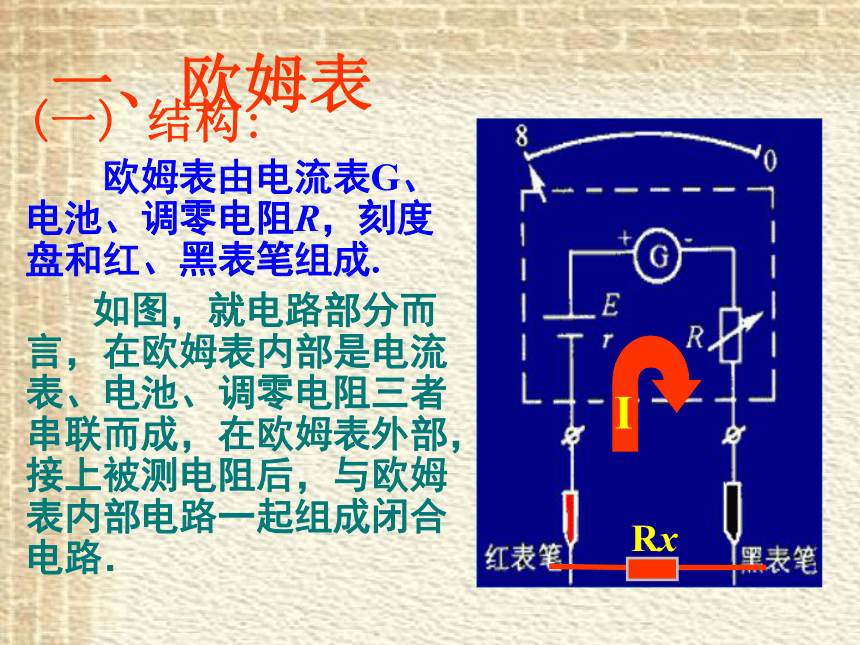

一、欧姆表
(一) 结构:
欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.
如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．
I
Rx

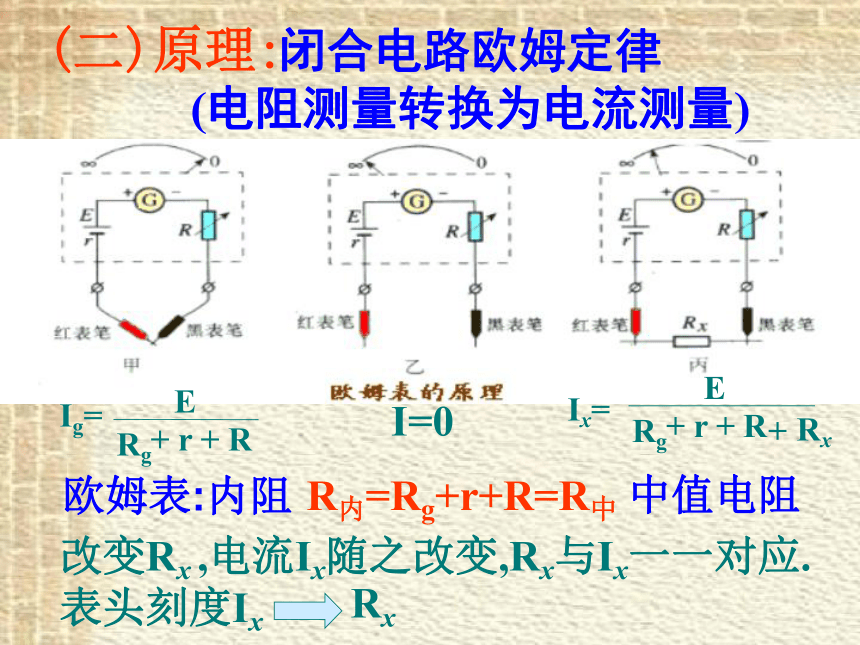

(二)原理:
E
Rg
+ r + R
Ig=
E
Rg
+ r + R
Rx
+
Ix=
I=0
闭合电路欧姆定律 (电阻测量转换为电流测量)
改变Rx ,电流Ix随之改变,Rx与Ix一一对应. 表头刻度Ix
Rx
R内=Rg+r+R=R中
欧姆表:内阻
中值电阻
Ix =
E
Rg+r+R+Rx
E
=
R内+Rx
Rx= -R内
E
Ix
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
(1)零刻度在右边，左边为无限大。
(2)刻度不均匀,左边密、右边稀。
(三)刻度:


(3) 刻度顺序与电流表、电压表的刻度顺序相反.
Rx
优点：测量方便
缺点：若电池用 久了，电动势会变化，产生误差较大，只能粗略测量电阻
Rx
(四)优缺点:
思考与讨论
A
A
B
A
A
B
R1
A
A
B
R2
电流表
欧姆表
电压表
A
A
B
A
A
B
R1
A
A
B
R2
电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢
1
2
3
A
B
R1
R2
A
现在要使 B 接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。
二、多用电表
(一)结构
E
E
A
B
1
2
3
4
5
6
1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么
2.在测量电流或电压时两个位置中哪个位置的量程比较大
在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。
1、2为电流表
3、4为欧姆表
5、6为电压表
电流：1大
电压：6大
(一)结构
指针式多用电表
数字式多用电表
问题2:多用电表可以有哪些用途 怎样使用 怎样读数
问题1:说一说指针式多用电表的基本构造
(一)结构
(二)使用
(3)红表笔接高电势,黑表笔接低电势.
(4)读数时先看量程再看小格,要正视表针.
1.测量电压 怎样用多用电表测量小灯泡的电压 测量中应注意什么
步骤: (1)选档;
(2)测量;
(3)读数.
注意:
(2)量程应大于小灯泡两端电压的估计值.
(二)使用
(1)将电压表并联在待测电路两端.
2.测量电流 怎样用多用电表测量通过小灯泡的电流 测量中应注意什么
(1)将电流表串联在待测电路中.
注意:
(2)量程应大于通过小灯泡电流的估计值.
(3)电流应从红表笔流入电表.
(4)读数时先看量程再看小格,要正视表针.
(二)使用
步骤: (1)选档;
(2)测量;
(3)读数.
①机械调0(左侧0):用螺丝刀进行机械调0(左侧0). ②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.
③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度).
④测量:将红黑表笔接被测电阻两端进行测量. ⑤读数:将指针示数乘以倍率得测量值. ⑥将选择开关调至 off 档或交流电压最高档位置.
欧姆表的使用步骤
3.测量电阻：
怎样用多用电表测量定值电阻 测量中应注意什么
(二)使用
(1)待测电阻要跟别的元件和电源断开.
(2)倍率应使指针指在中间位置附近.
欧姆表的使用注意：
Rx
(3)换挡要重新电阻调零.
(4)读数=表针示数×倍数.
(二)使用
123Ω
1.50kΩ
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.
(1)二极管的单向导电性
怎样用多用电表测量二极管的正反向电阻 测量中应注意什么
(2)欧姆表中电流的方向
3.测量电阻：
二极管是一种半导体元件.
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大.
Rx
(二)使用
I
(3)测量二极管的正向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极,.
⑤读数:将指针示数乘以倍率得测量值.
(二)使用
3.测量电阻：
(4)测量二极管的反向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极,.
⑤读数:将指针示数乘以倍率得测量值.
(二)使用
3.测量电阻：
(二)使用
3.测量电阻：
(5)应用:判断二极管的正负极;
判断二极管的好坏.
正向导通时,电阻约为几百欧姆;
反向截止时,电阻约为几百千欧.
正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
二极管
思考与讨论:
两位同学用过多用电表后,分别把选择开关放在图示的位置.你认为谁的习惯好些 为什么
(二)使用
多用电表不使用时,应将选择开关 调至 off 档或交流电压最高档位置.
迁移应用：查找电路故障,黑盒子问题
1.电压法
2.电流法
3.电阻法
(二)使用
