16.1 电压课件 2022-2023学年人教版九年级全一册物理(共20张PPT)

(共20张PPT)

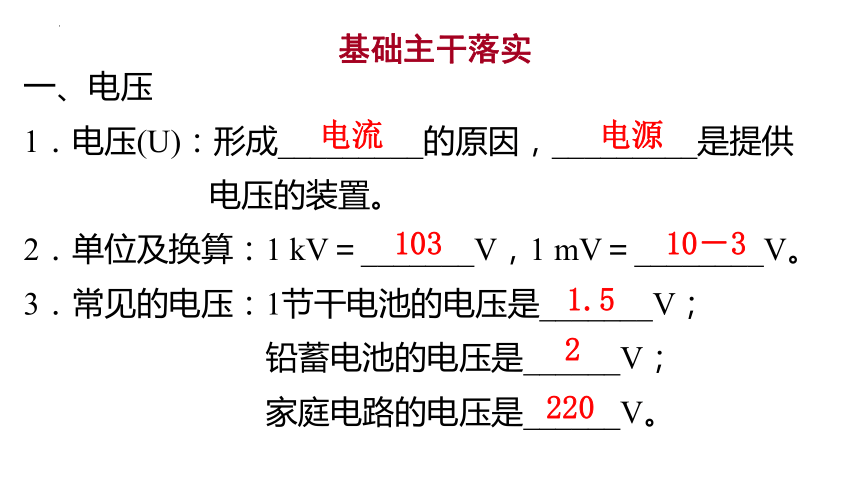

基础主干落实
一、电压
1．电压(U)：形成_________的原因，_________是提供
电压的装置。
2．单位及换算：1 kV＝_______V，1 mV＝________V。
3．常见的电压：1节干电池的电压是_______V；
铅蓄电池的电压是______V；
家庭电路的电压是______V。
电流
电源
103
10－3
1.5
2
220

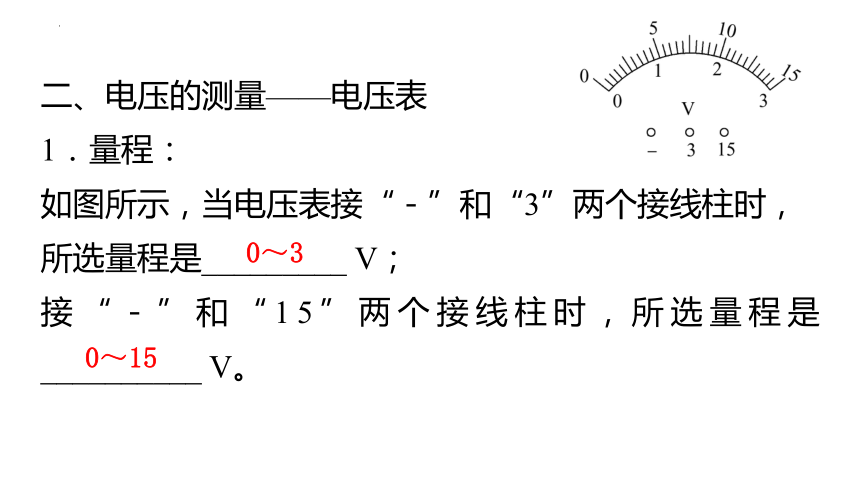

二、电压的测量——电压表
1．量程：
如图所示，当电压表接“－”和“3”两个接线柱时，
所选量程是_________ V；
接“－”和“15”两个接线柱时，所选量程是__________ V。
0～3
0～15

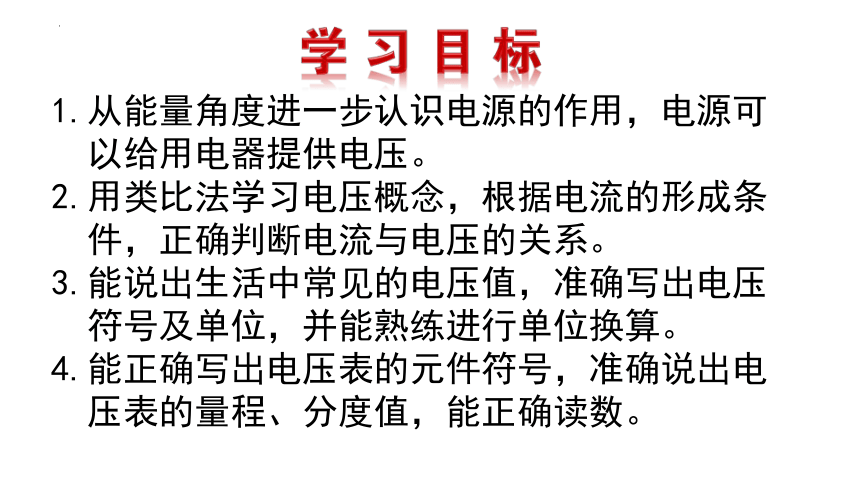

1.从能量角度进一步认识电源的作用，电源可
以给用电器提供电压。
2.用类比法学习电压概念，根据电流的形成条
件，正确判断电流与电压的关系。
3.能说出生活中常见的电压值，准确写出电压
符号及单位，并能熟练进行单位换算。
4.能正确写出电压表的元件符号，准确说出电
压表的量程、分度值，能正确读数。

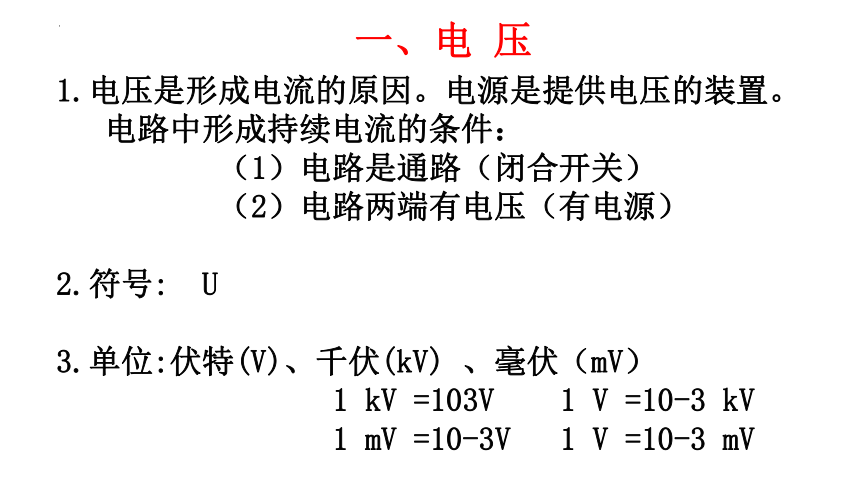

1.电压是形成电流的原因。电源是提供电压的装置。
电路中形成持续电流的条件：
（1）电路是通路（闭合开关）
（2）电路两端有电压（有电源）
2.符号: U
3.单位:伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V 1 V =10-3 kV
1 mV =10-3V 1 V =10-3 mV
一、电 压

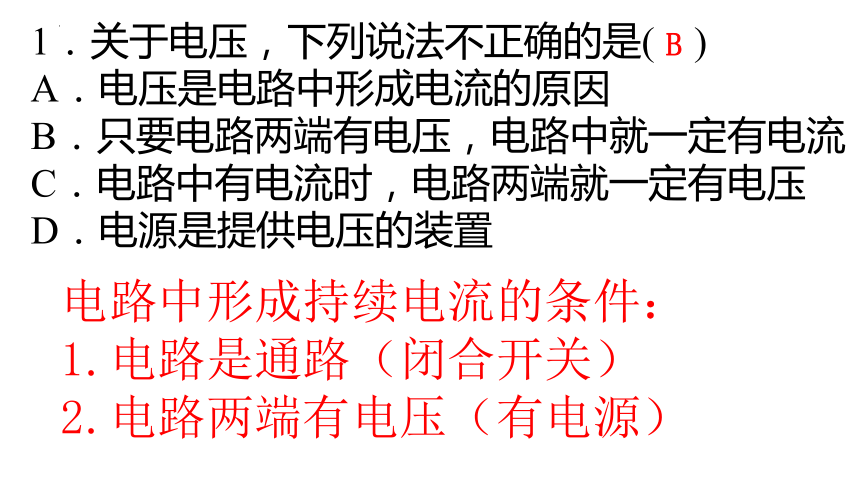

1．关于电压，下列说法不正确的是( )
A．电压是电路中形成电流的原因
B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端就一定有电压
D．电源是提供电压的装置
B
电路中形成持续电流的条件：
1.电路是通路（闭合开关）
2.电路两端有电压（有电源）

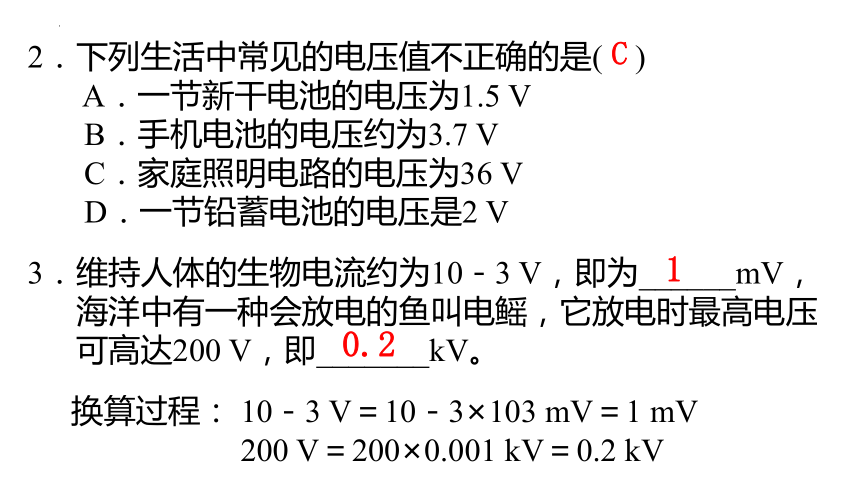

2．下列生活中常见的电压值不正确的是( )
A．一节新干电池的电压为1.5 V
B．手机电池的电压约为3.7 V
C．家庭照明电路的电压为36 V
D．一节铅蓄电池的电压是2 V
C
3．维持人体的生物电流约为10－3 V，即为______mV，
海洋中有一种会放电的鱼叫电鳐，它放电时最高电压
可高达200 V，即_______kV。
换算过程： 10－3 V＝10－3×103 mV＝1 mV
200 V＝200×0.001 kV＝0.2 kV
1
0.2
二、电压表
电压表与之前学习的电流表有哪些不同？
电压表的读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。
量程 分度值
小量程
大量程
0～3V
0.1V
0～15V
0.5V
二、电压表
电压表是测量电压的重要仪器，它的元件符号是_____.
V
2V
12.5V
1V

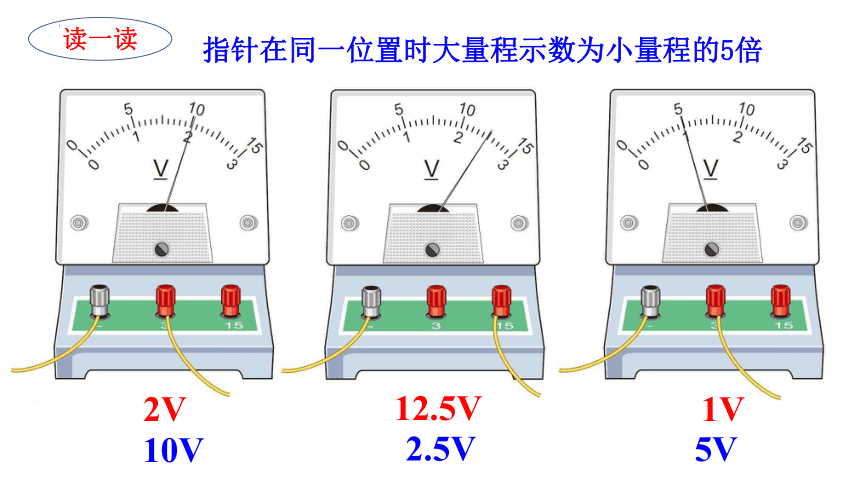

读一读
10V
2.5V
5V
指针在同一位置时大量程示数为小量程的5倍
【典题2】如图所示是电压表的表盘，其示数是( )
A．2.05 V　B．2.5 V　C．10.5 V　D．12.5 V
B
考点二　电压表的使用
4．如图所示，甲图读数是_______V，乙图读数是________V。
1.7
11.5
7．在选择电压表的量程时，正确的做法是( )
A．尽可能选用大的量程，以免损坏电压表
B．应选用小量程进行测量，这样测出的结果较准确
C．无论选用哪一个量程，结果都一样
D．经试触后，被测电压不超过小量程时应选用较
小量程
D
11．某同学用一个有0～3 V和0～15 V两个量程的
电压表测某电路两端的电压，用的是0～3 V量
程，但记录的读数却是6.5 V，则该同学实际
测的电压值最可能是_________。
1.3 V
一、电 压
1.电压是形成电流的原因。电源是提供电压的装置。
要在一段电路中形成电流,它的两端就要有电压。
2.符号: U
3.单位:伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V 1 V =10-3 kV
1 mV =10-3V 1 V =10-3 mV
课堂小结
二、电压表
1.电压表元件符号：
2.电压表量程与分度值
V
量程 分度值
小量程
大量程
0～3V
0.1V
0～15V
0.5V
1.通过观看视频及教师演示实验，会使用电压
表测电压，并能根据实验现象得出正确结论。
2.通过教师引导，会用分析电路中电压表的测
量对象。
基础主干落实
2．使用方法：
(1)选量程：采用_________法选择合适的量程，且被测电压不能超过___________________。
(2)连接：电压表必须和被测用电器_________。
(3)正进负出：电流从_________接线柱进，
____________接线柱出。
试触
量程(最大测量值）
并联
正（“+”）
负（“—”）
练习用电压表测量电压
实验：（1）电压表怎样连接？
V
+
-
二、电压的测量
注意：电压表的位置相当于断路
如果电压表被串联在电路中会有怎样的现象呢？
（2）电压表是否可以直接接在电源两极？如果可以测量它测量的是什么电压？
电压表可以接在电源两极，它测量的是电源电压。
将电压表接在小灯泡两端，接通电路，
UL = V ；
将电压表接在电源两端，接通电路，
U源 = V。
实验结果
实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
2.8
2.8
（3）测量用电器两端的电压和电源两端的电压。
