液体的压强
第9章 第2节 第2课时
1.通过对液体压强公式的推导，掌握液体压强的公式，并能进行简单计算
2.通过对连通器的学习，知道连通器及其原理，知道连通器的特点及其在生活中的应用

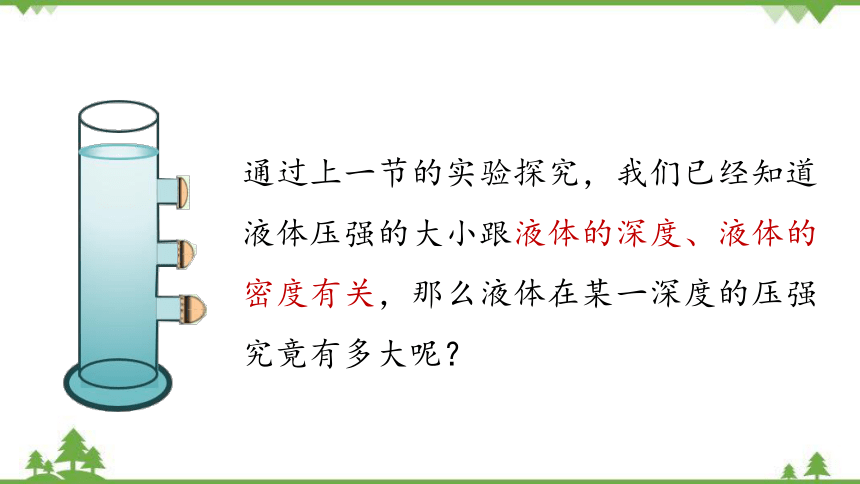

通过上一节的实验探究，我们已经知道液体压强的大小跟液体的深度、液体的密度有关，那么液体在某一深度的压强究竟有多大呢？

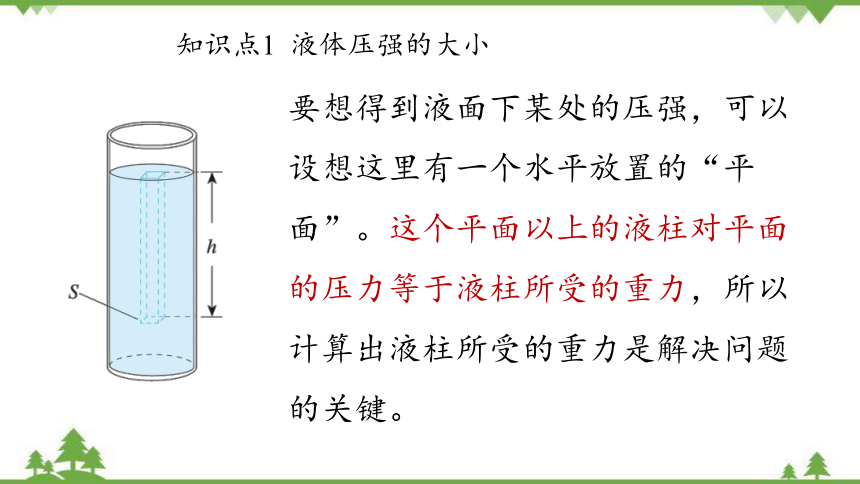

知识点1 液体压强的大小
要想得到液面下某处的压强，可以设想这里有一个水平放置的“平面”。这个平面以上的液柱对平面的压力等于液柱所受的重力，所以计算出液柱所受的重力是解决问题的关键。
（1）方法：理想模型法
（2）研究对象——液柱
①这个液柱的体积：V=Sh
②这个液柱的质量：m=ρV=ρSh
③液柱对平面的压力：F=G=mg=ρgSh
④平面受到的液柱的压强：
p=_______=
ρgh
F
S
__________
ρgSh
=
S

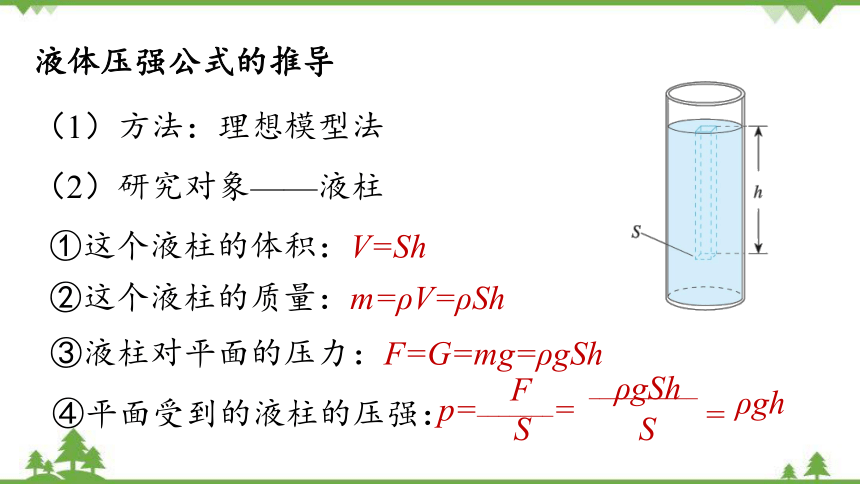

液体压强公式的推导
液面下深度为h处液体的压强为：

kg/m3
m
Pa
液体内部某处的压强只与液体的密度和深度有关，与液体的质量、体积等无关。
计算公式适用于静止的液体，不适用于流动液体。

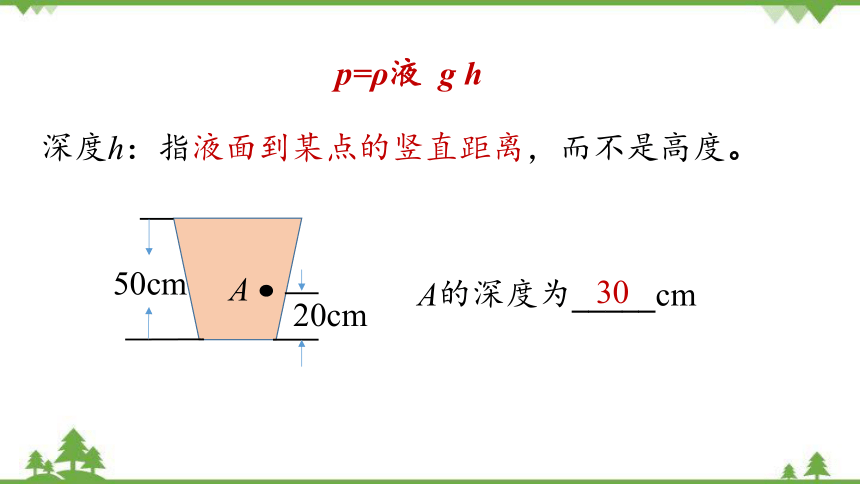

深度h：指液面到某点的竖直距离，而不是高度。
A的深度为_____cm
20cm
50cm
A
30
p=ρ液 g h

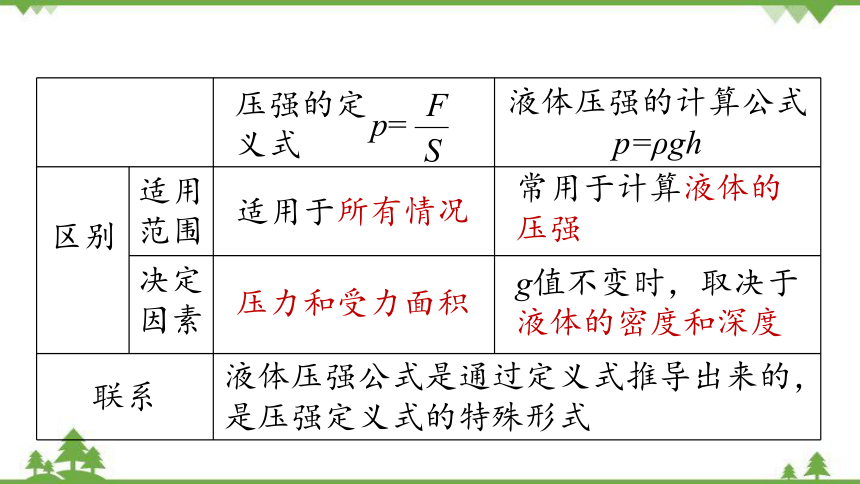

液体压强的计算公式p=ρgh
区别 适用范围
决定因素
联系
适用于所有情况
常用于计算液体的压强
压力和受力面积
g值不变时，取决于液体的密度和深度
液体压强公式是通过定义式推导出来的，是压强定义式的特殊形式
压强的定义式
F
S
p= —
液柱对容器底部的压力只等于以其底面积大小形成的液柱的重力。
F压=G液
F压F压>G液

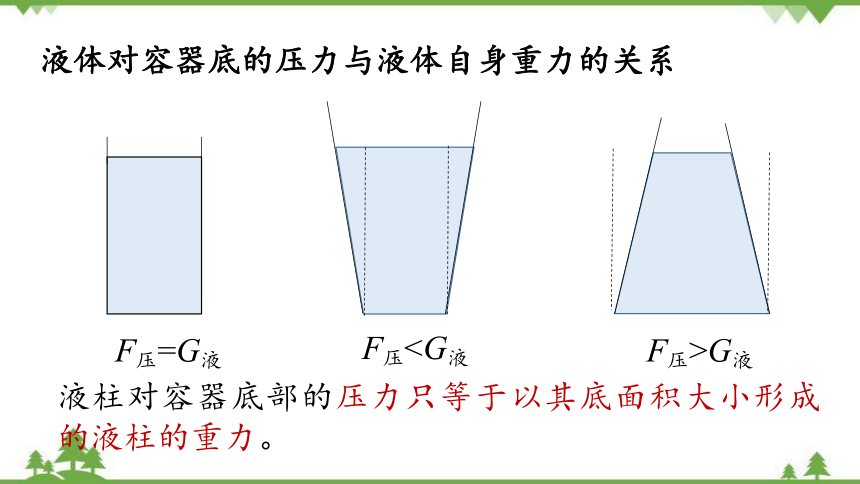

液体对容器底的压力与液体自身重力的关系
我国蛟龙号载人潜水器已完成了7km级的潜水试验，它潜入海面下7km处时受到海水的压强是 Pa
(ρ海水=1.03×103kg/m3，g=10N/kg)；在逐渐上升返回海面的过程中，其所受海水的压强将 （填“变大”
“不变”或“变小”）。
潜水器受到的压强：p=ρgh=1.03×103kg/m3×10N/kg
×7000m=7.21×107Pa；根据p=ρgh可知，蛟龙号载人潜水器所处海水深度越小，受到海水的压强越小。
7.21×107
变小

C


它们在结构上有什么共同点？
知识点2 连通器
上端开口、下端连通
上端开口、下端连通的容器叫做连通器。
连通器里装入同一种液体，当液体不流动时，连通器各部分中的液面高度总是相同的。
你知道这是为什么吗？
液体静止，液片处于平衡状态
水平方向，液片受力平衡，F左=F右
液片两侧压强相等，即p左=p右
液片两侧液柱高度相等，即h左=h右
两侧液面等高
连通器的原理
当连通器内的液体静止时，设想在连通器底部连通的部分有一个小液片AB。
茶壶
连通器的应用
U形“反水弯”
锅炉水位计
高压锅是利用液体上方气压越大，液体沸点越高的原理工作的。
连通器在生活中有着广泛的应用。如图所示的实例中，不属于连通器的应用的是（ ）
A.过桥涵洞
B.高压锅
C.洗手间下水管
D.洒水壶
B
液体压强
液体压强的计算公式
p=ρ液gh
连通器
连通器的应用：水壶、船闸、锅炉等
定义：上端开口、下端连通的容器叫做连通器
1.(2021·河南中考)如图，一方形容器置于水平面上，用竖直薄隔板将其分成左、右两部分，右侧部分横截面积是左侧的2倍，隔板底部有一小圆孔用薄橡皮膜封闭。左、右两侧分别注入两种不同液体，液面在图中位置时，橡皮膜恰好不发生形变。下列说法正确的是（　 ）
AC
A. 左、右两侧液体对橡皮膜的压强相等
B. 左、右两侧液体对容器底的压力相等
C. 左侧液体的密度小于右侧液体的密度
D. 容器中左、右两侧液体的质量相等


D
