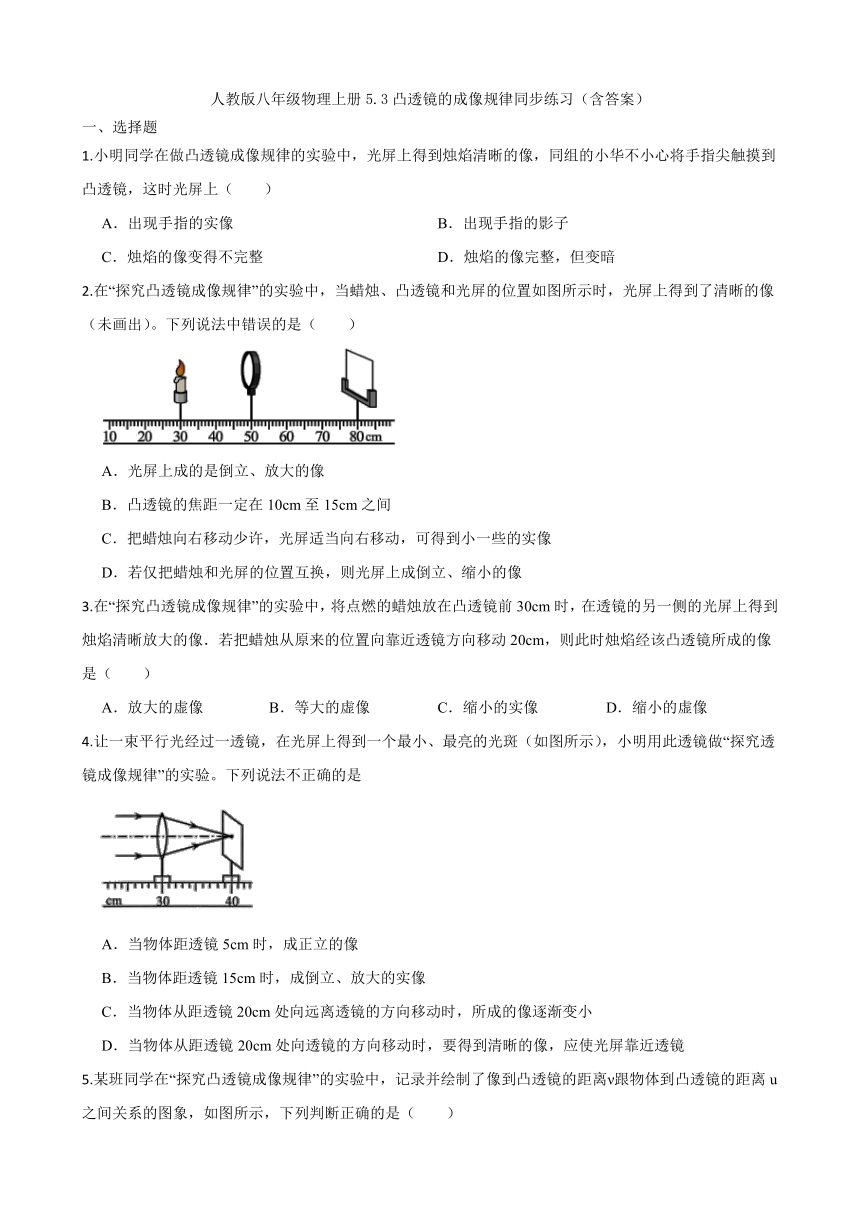

人教版八年级物理上册5.3凸透镜的成像规律同步练习(含答案)
一、选择题
1.小明同学在做凸透镜成像规律的实验中,光屏上得到烛焰清晰的像,同组的小华不小心将手指尖触摸到凸透镜,这时光屏上(  )
A.出现手指的实像 B.出现手指的影子
C.烛焰的像变得不完整 D.烛焰的像完整,但变暗
2.在“探究凸透镜成像规律”的实验中,当蜡烛、凸透镜和光屏的位置如图所示时,光屏上得到了清晰的像(未画出)。下列说法中错误的是(  )
A.光屏上成的是倒立、放大的像
B.凸透镜的焦距一定在10cm至15cm之间
C.把蜡烛向右移动少许,光屏适当向右移动,可得到小一些的实像
D.若仅把蜡烛和光屏的位置互换,则光屏上成倒立、缩小的像
3.在“探究凸透镜成像规律”的实验中,将点燃的蜡烛放在凸透镜前30cm时,在透镜的另一侧的光屏上得到烛焰清晰放大的像.若把蜡烛从原来的位置向靠近透镜方向移动20cm,则此时烛焰经该凸透镜所成的像是(  )
A.放大的虚像 B.等大的虚像 C.缩小的实像 D.缩小的虚像
4.让一束平行光经过一透镜,在光屏上得到一个最小、最亮的光斑(如图所示),小明用此透镜做“探究透镜成像规律”的实验。下列说法不正确的是
A.当物体距透镜5cm时,成正立的像
B.当物体距透镜15cm时,成倒立、放大的实像
C.当物体从距透镜20cm处向远离透镜的方向移动时,所成的像逐渐变小
D.当物体从距透镜20cm处向透镜的方向移动时,要得到清晰的像,应使光屏靠近透镜

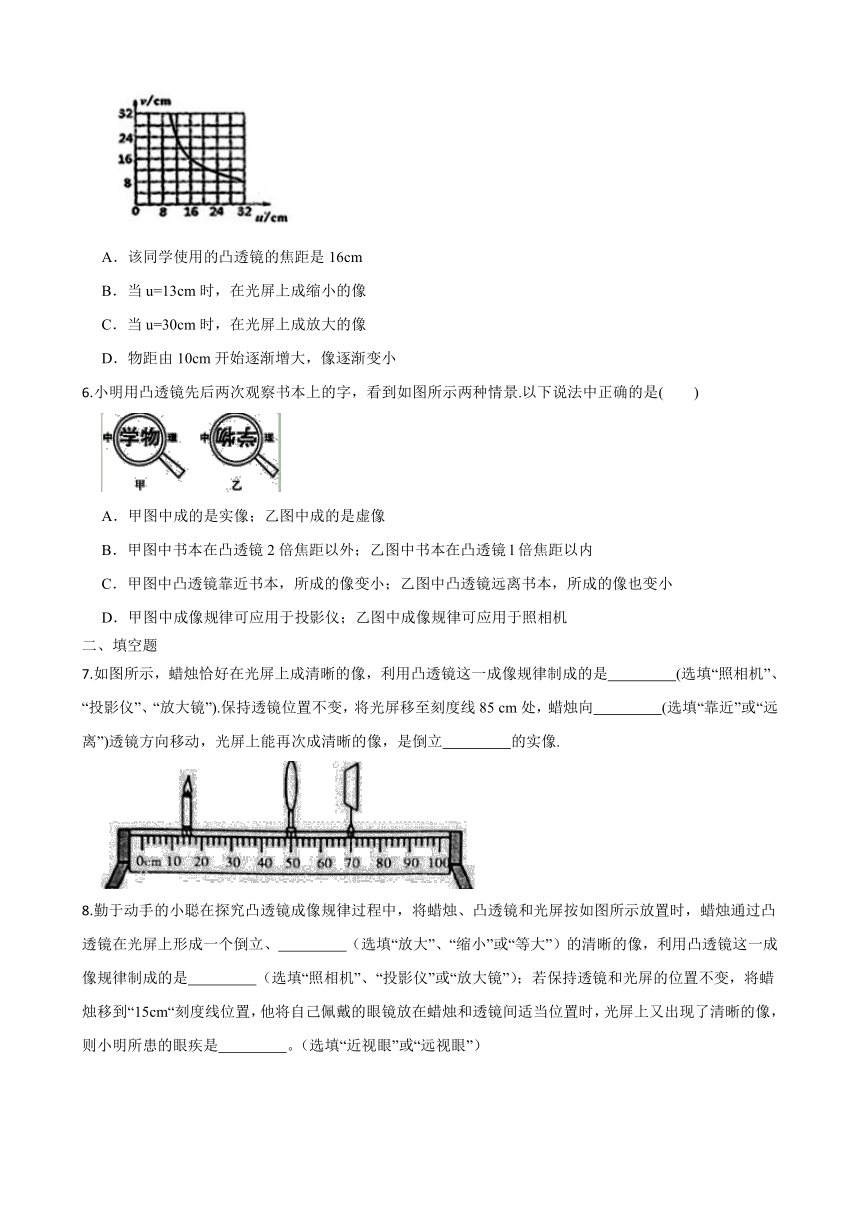

5.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离ν跟物体到凸透镜的距离u之间关系的图象,如图所示,下列判断正确的是(  )
A.该同学使用的凸透镜的焦距是16cm
B.当u=13cm时,在光屏上成缩小的像
C.当u=30cm时,在光屏上成放大的像
D.物距由10cm开始逐渐增大,像逐渐变小
6.小明用凸透镜先后两次观察书本上的字,看到如图所示两种情景.以下说法中正确的是(  )
A.甲图中成的是实像;乙图中成的是虚像
B.甲图中书本在凸透镜2倍焦距以外;乙图中书本在凸透镜l倍焦距以内
C.甲图中凸透镜靠近书本,所成的像变小;乙图中凸透镜远离书本,所成的像也变小
D.甲图中成像规律可应用于投影仪;乙图中成像规律可应用于照相机
二、填空题
7.如图所示,蜡烛恰好在光屏上成清晰的像,利用凸透镜这一成像规律制成的是   (选填“照相机”、“投影仪”、“放大镜”).保持透镜位置不变,将光屏移至刻度线85 cm处,蜡烛向   (选填“靠近”或“远离”)透镜方向移动,光屏上能再次成清晰的像,是倒立   的实像.
8.勤于动手的小聪在探究凸透镜成像规律过程中,将蜡烛、凸透镜和光屏按如图所示放置时,蜡烛通过凸透镜在光屏上形成一个倒立、   (选填“放大”、“缩小”或“等大”)的清晰的像,利用凸透镜这一成像规律制成的是   (选填“照相机”、“投影仪”或“放大镜”);若保持透镜和光屏的位置不变,将蜡烛移到“15cm“刻度线位置,他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时,光屏上又出现了清晰的像,则小明所患的眼疾是   。(选填“近视眼”或“远视眼”)
9.在探究“凸透镜成像规律”的实验中,小文对实验进行了改进,将发光二极管按F”字样镶嵌在带有方格的白色纸板上代替蜡烛作光源,如图甲所示.在实验时,使用的光屏也是与光源相同的白色方格纸板,如图乙.这样改进的好处有:通过方格纸的测量,便于比较   关系; 能确定凸透镜成的实像是   的.
10.点燃的蜡烛距凸透镜16cm,在距透镜16cm的另一侧光屏上出现了等大的清晰的烛焰像,凸透镜的焦距为   cm,当把蜡烛移到距透镜20cm的位置时,移动光屏,能接到   (填倒立、正立、放大、缩小)的清晰的烛焰像。
11.在探究凸透镜成像规律的实验中,某实验小组摆放蜡烛、凸透镜和光屏的位置如图所示,光屏上能得到像.此时的像是    像(填“实”或“虚”);当把蜡烛放在一、二倍焦距之间时,无论光屏在右侧怎样移动都得不到清晰、完整的像,其原因是    ;纠正了错误后,重新进行实验,把蜡烛分别放在凸透镜左侧的a、P、b、c各点,蜡烛放在      点,屏上出现的像最小;把蜡烛放在      点,无论怎样移动屏也找不到像.

12.在探究“凸透镜成像的规律”实验中,琳琳小组所用的凸透镜焦距为10cm.实验首先调整蜡烛、凸透镜和光屏三者中心大致在   .有一次实验,物距为15cm,这时要得到清晰的像,光屏与凸透镜的距离将   (填“大于”、“小于”或“等于”)20cm.随着蜡烛燃烧变短,烛焰的像将逐渐移动到光屏中心位置的上方,要使像的位置重新位于光屏的中心,如果只调凸透镜,应将凸透镜向   调.
13.在探究“凸透镜成像规律”的理化实验操作考查中,小维同学把蜡烛移到透镜一倍焦距以内时,发现无论如何移动光屏都无法在光屏上出现清晰的像,只能在光屏上看到如图所示的一个光斑,于是她断定此时蜡烛成正立放大的   像(选填“虚”或“实”).为了看到这个像,她站在烛焰的一侧,看到透镜上有如图所示的两个像,这两个像是由于光的   所形成的(选填“反射”、“折射”或“直线传播”).为了看到正立放大的像,她应该   .
14.某小组同学在做“探究凸透镜成像规律”的实验时,他们都将凸透镜放置于光具座的A点 (50厘米刻度处)且保持不变,如图所示.现有焦距为10厘米或15厘米的凸透镜可选择.
①一位同学将点燃的蜡烛放在凸透镜的一侧,在光具座另一侧68厘米刻度处的光屏上得到一个倒立、缩小的实像,则凸透镜的焦距可能是   厘米.
②另一位同学先后两次将点燃的蜡烛放在图中距B点6厘米处(B点位置为30厘米刻度处),在凸透镜的   (选填“左”或“右”)侧移动光屏,可在光屏上得到大小不同的两个像.比较两次所成的像,当蜡烛置于光具座上   厘米刻度处时所成的像较小,凸透镜的焦距可能是   厘米.
15.小阳在探究凸透镜成像规律时,将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处,将点燃的蜡烛放在光具座上20cm刻度线处,移动光屏至60cm刻度线处,蜡烛在光屏上成清晰的像,如图所示,请结合此实验解答如下问题:
(1)此实验中,在光屏上呈现的是烛焰清晰    的像.(选填选项前的字母)
A.倒立、放大 B.倒立、缩小 C.正立、放大
(2)如果想在光屏上得到更大的清晰像,应该进行的操作是    .(选填选项前的字母)
A.将蜡烛左移,光屏左移 B.将蜡烛左移,光屏右移 C.将蜡烛右移,光屏左移 D.将蜡烛u、右移,光屏右移
(3)当将点燃的蜡烛放置在光具座上44cm刻度线处时,无论怎样移动光屏,在光屏上始终找不到像,为了看到此时所成的像,应进行的操作是    .(选填选项前的字母)
A.从蜡烛一侧通过透镜,向光屏上看
B.撤去光屏,从蜡烛一侧向透镜方向看
C.撤去光屏,从原光屏一侧向透镜方向看.
三、实验探究题
16.如图甲所示,水平光具座上,A处放置蜡烛,B处放置光屏.
(1)将图乙装置放置在光具座上AB之间,   (选填“能”或“不能”)在光屏上得到烛焰的像;
(2)将图丙装置放置在光具座60cm的刻度线处,可在光屏上看到倒立   (选填“三角形”或“烛焰”)的像;
(3)将图丁装置放置在光具座50cm的刻度线处,恰好在光屏上得到了清晰的烛焰像,则凸透镜的焦距为   cm;若将蜡烛再远离凸透镜一些,这时光屏应向   (选填“左”或“右”)移动,才能再次获得清晰的像.   (选填“照相机”、“放大镜”或“投影仪”)就是依据此原理制成的.
答案
1-6 D C A D D C
7.照相机;靠近;放大
8.缩小;照相机;近视眼
9.像与物的大小关系;倒立
10.8;倒立、缩小
11.实;烛焰、凸透镜、光屏三者的中心不在同一高度;a;c
12.同一高度;大于;下
13.虚;反射;取下光屏,在光屏的一侧透过凸透镜观察
14.10或15;右;24;10
15.B;D;C
16.(1)不能 (2)烛焰 (3)15.0;左;照相机
