第6节 电流与电压、电阻的关系

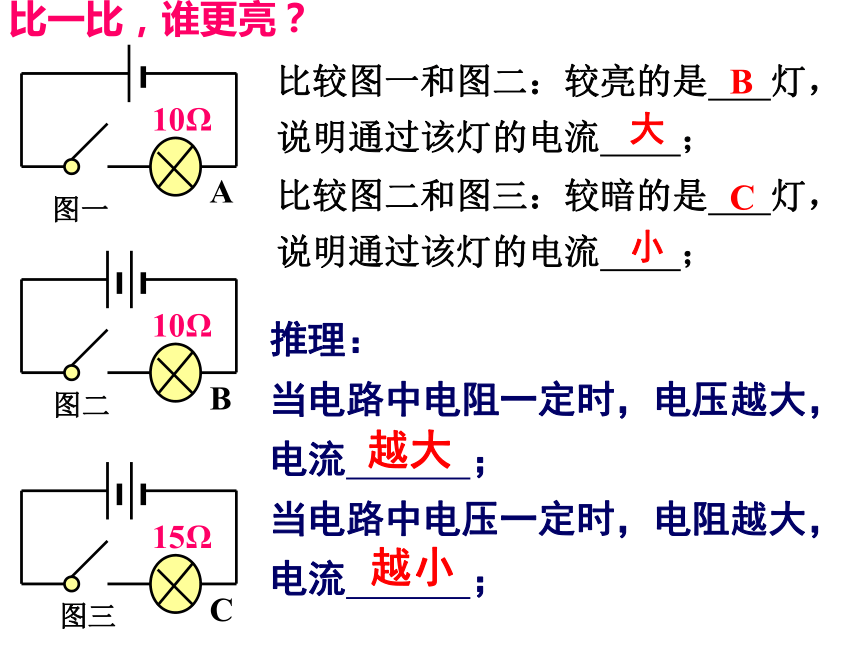

课件21张PPT。比一比，谁更亮？图一图二图三比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；B大C小推理：当电路中电阻一定时，电压越大，电流 ；当电路中电压一定时，电阻越大，电流 ；越大越小 第6节

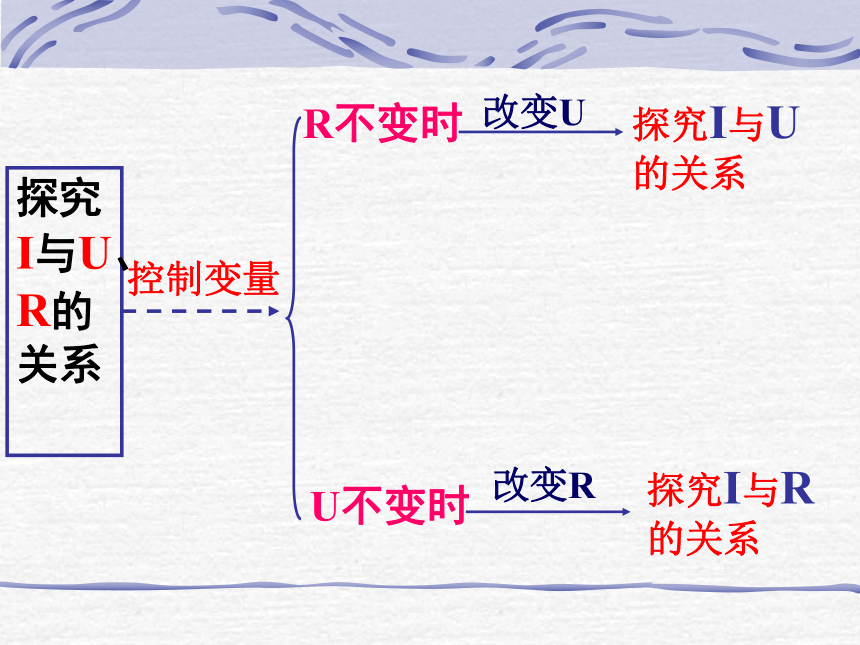

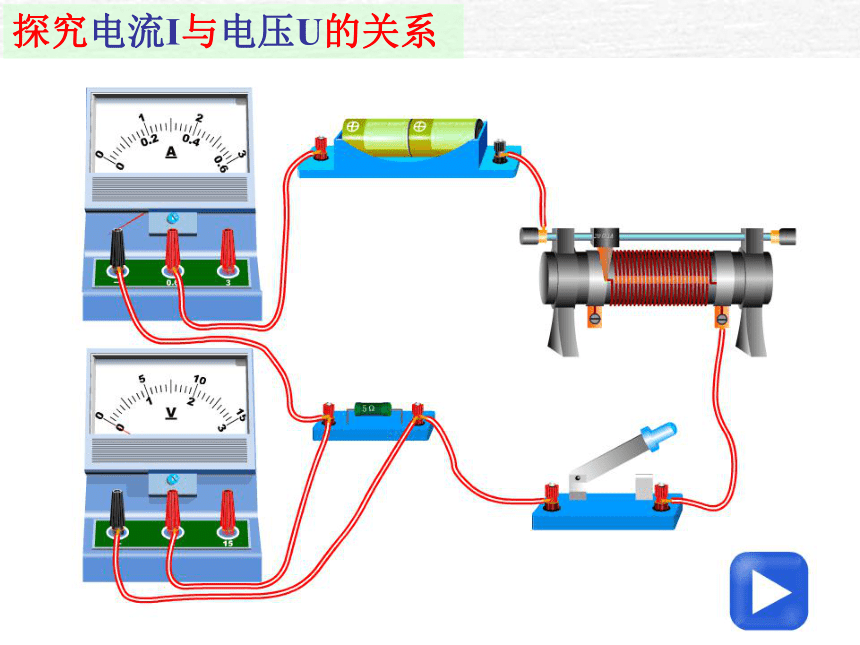

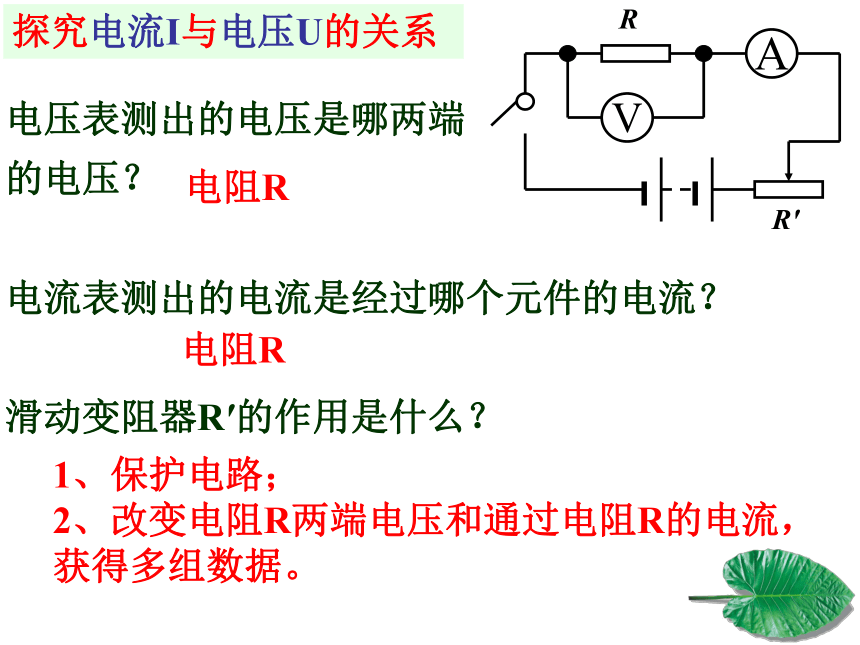

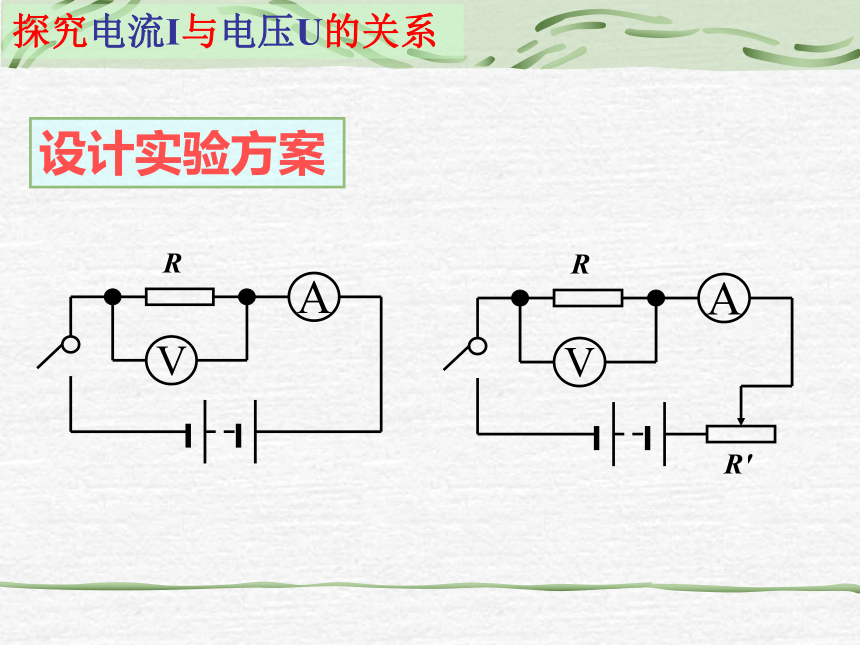

电流与电压、电阻的关系探究I与U、R的关系控制变量R不变时改变U探究I与U的关系U不变时改变R探究I与R的关系设计实验方案探究电流I与电压U的关系1、保护电路；2、改变电阻R两端电压和通过电阻R的电流，获得多组数据。探究电流I与电压U的关系电压表测出的电压是哪两端的电压？
电流表测出的电流是经过哪个元件的电流？
滑动变阻器R′的作用是什么？电阻R电阻R1.连接电路时开关应＿＿＿＿.

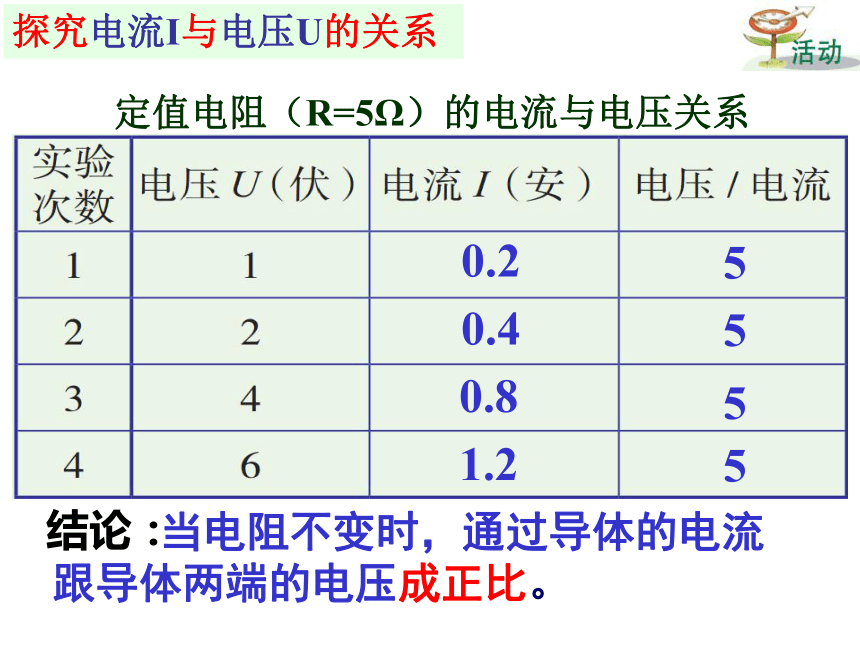

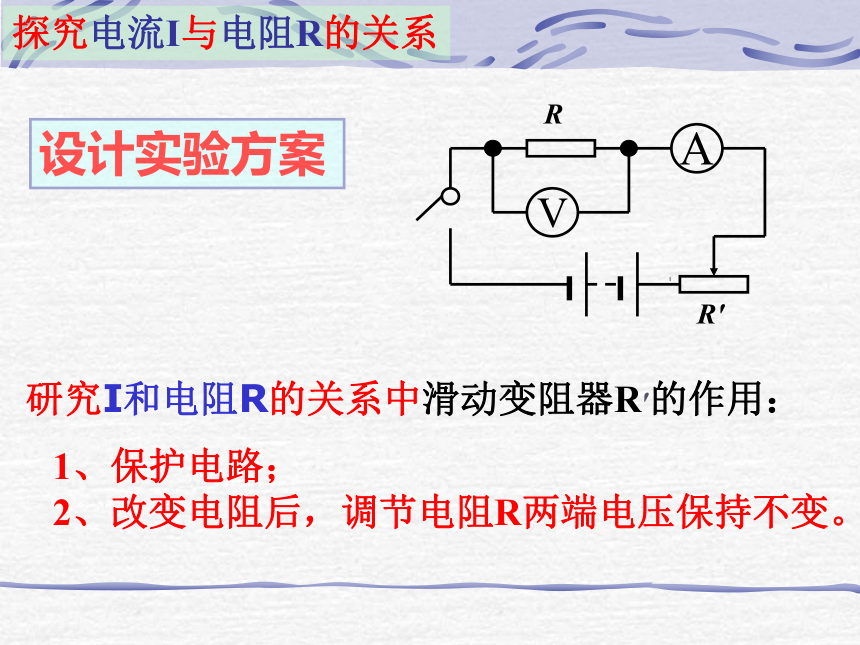

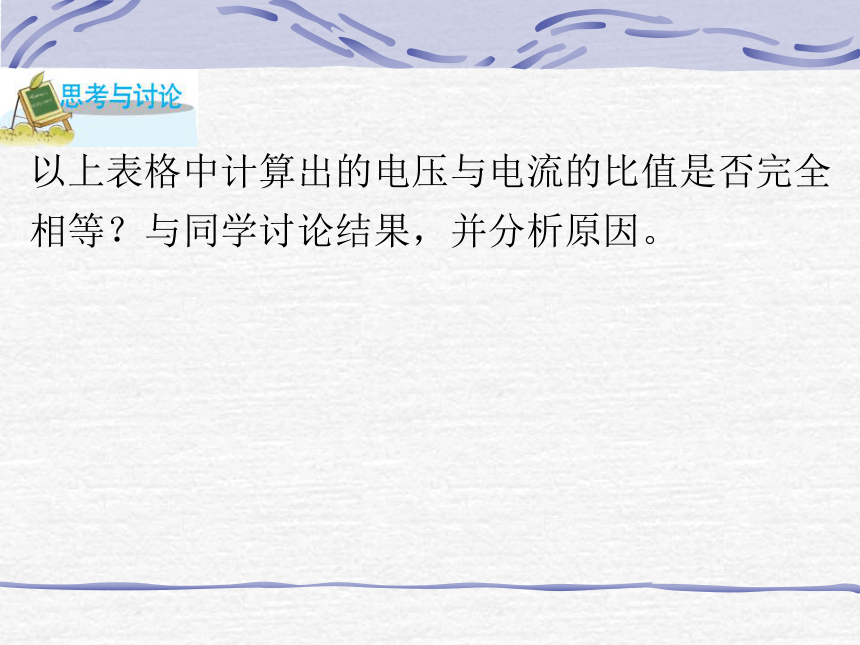

2.闭合开关前，滑动变阻器的滑片应移到 。注意事项: 断开 阻值最大处 探究电流I与电压U的关系结论：0.20.40.8 当电阻不变时，通过导体的电流跟导体两端的电压成正比。探究电流I与电压U的关系定值电阻（R=5Ω）的电流与电压关系1.25555以上表格中计算出的电压与电流的比值是否完全相等？与同学讨论结果，并分析原因。探究电流I与电阻R的关系设计实验方案研究I和电阻R的关系中滑动变阻器R′的作用：1、保护电路；2、改变电阻后，调节电阻R两端电压保持不变。探究电流I与电阻R的关系210.50.33探究电流I与电阻R的关系恒定电压（U=2 伏）时通过不同电阻的电流结论： 当导体两端电压不变时，通过导体的电流跟导体的电阻成反比。0.25222导体中的电流，
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。 1、欧姆定律表达式：二、欧姆定律★式中电压U 的单位用伏，电阻R 的单位用欧，电流I 的单位用安。[例1] 一只灯泡两端电压为220伏时正常工作，此时灯丝电阻是484欧。求灯泡正常工作状态下通过灯丝的电流。 解：已知灯丝电阻R＝484欧，灯丝两端的电压U ＝220伏，
所以??
答：通过灯丝的电流是0.45安。?[例2] 一个家用电热水器工作时电热丝的电阻是44欧，通过的电流是5安，求电热水器两端的电压。解 ：已 知R＝44欧，I＝5安，根据欧姆定律
可得：
? U ＝IR ＝5安×44欧＝220伏?
答：电热水器两端的电压是220伏。[例3] 一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是3伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。 解 ：已 知U＝3伏，I＝0.3安，根据欧姆定律
可得：
?
??
答：这个定值电阻的阻值是10欧。如图所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是（ ）
A．V表读数减小，A表读数增大
B．V表读数增大，A表读数也增大
C．V表读数增大，A表读数减小
D．V表读数减小，A表读数也减小D某同学用如下图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，并闭合开关后，为了探究上述问题，他应该采取的唯一操作是 ( ) A.保持变阻器滑片不动
B.将变阻器滑片适当向右移动 C.读出电流表和电压表的示数
D.将电池个数增加C据下列一组实验数据，可以得到的结论是（ ）
A．导体电阻一定时，电压跟电流成正比
B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比
D．电压一定时，电流跟电阻成反比D应用1、车床上照明用的电灯，电压是36V，正常工作时灯丝的电阻是32Ω，通过灯丝的电流是多少？2、某小灯泡上标有“2.4V 0.7A”字样，表示正常工作时电压是2.4V，电流是0.7A，求该小灯泡灯丝的电阻。4、一个导体，将它的两端接6V的电压时，通过它的电流是0.3A,若在它的两端加12V的电压时，通过它的电流是多少？此时该电阻的阻值是多少？
当导体两端不加电压时，该电阻的阻值又是多少？3、有一种指示灯的电阻为6.3Ω，通过的电流为0.45A才能正常发光，要使这种指示灯正常发光，应加多大的电压？ 某同学在实验中发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？
