(共28张PPT)
第一章第三节
地球的圈层结构
人类能否穿越
地球内部？
02 地球的外部圈层结构
01 地球的内部圈层结构
CONTENTS
内部圈层划分依据
地球内部各圈层结构特征
地球的内部圈层
内部圈层划分依据
地震波

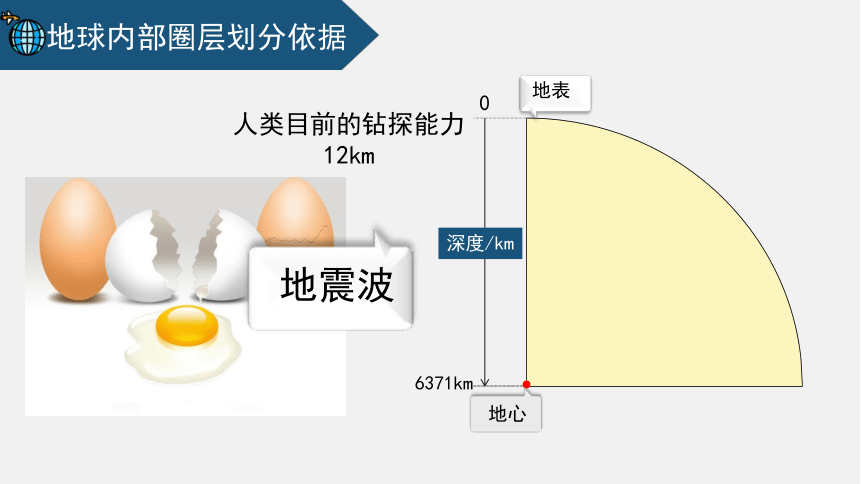

地球内部圈层划分依据
地心
地表
深度/km
人类目前的钻探能力
12km
地震波
0
6371km

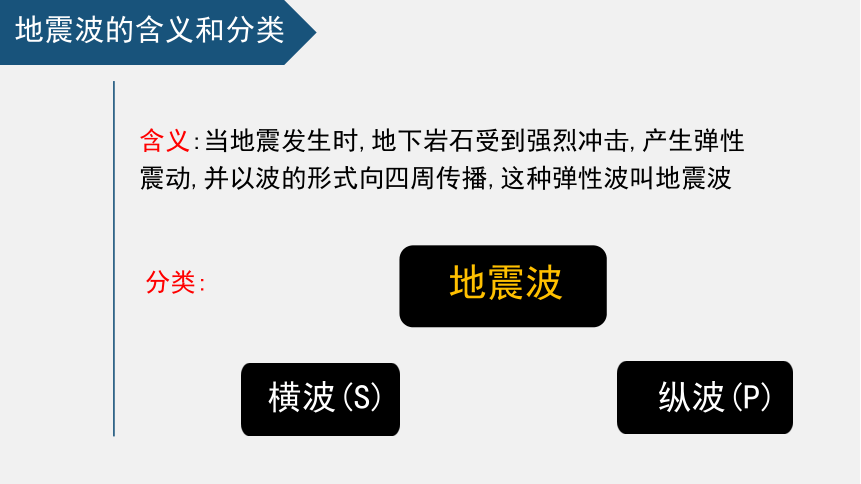

地震波的含义和分类
含义:当地震发生时,地下岩石受到强烈冲击,产生弹性震动,并以波的形式向四周传播,这种弹性波叫地震波
分类:
地震波
横波(S)
纵波(P)
地震波
类型
横波（S）
纵波（P）
传播介质
传播速度
固
固、液、气
较慢
较快

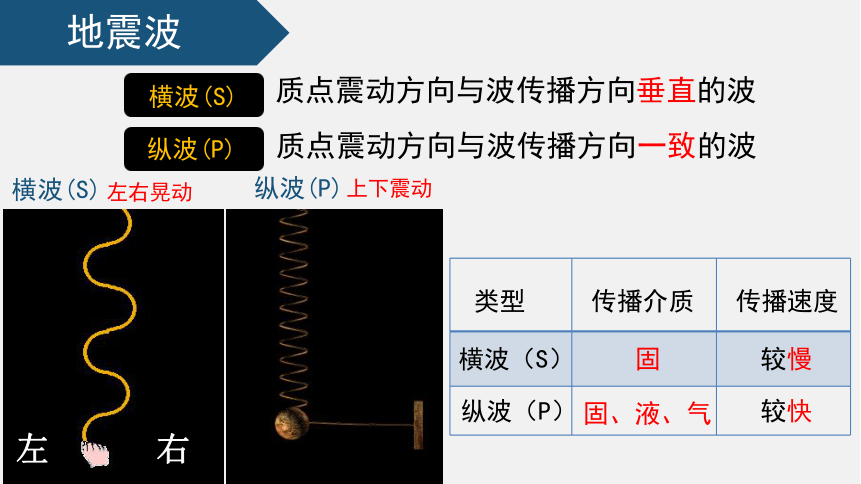

横波(S)
纵波(P)
横波(S)
质点震动方向与波传播方向垂直的波
纵波(P)
质点震动方向与波传播方向一致的波
左
右
左右晃动
上下震动

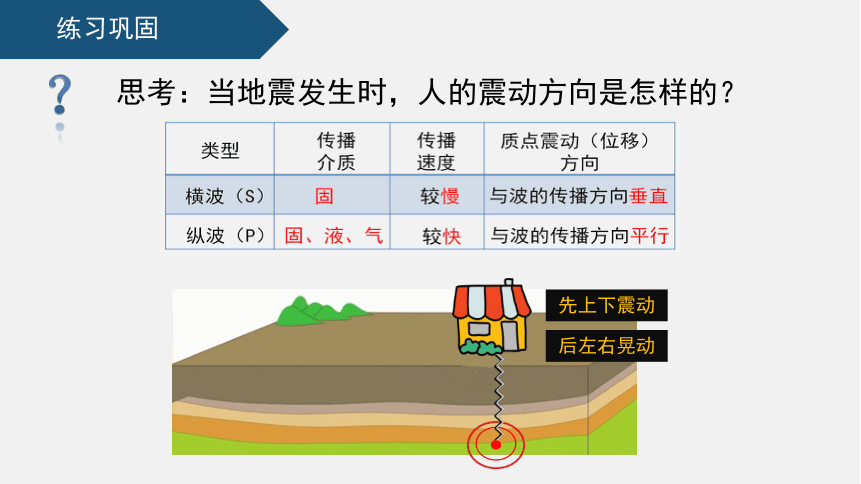

练习巩固
思考：当地震发生时，人的震动方向是怎样的？
？
先上下震动
后左右晃动
？
如果地震发生在海上，人的震动方向又是怎样的呢？
由于横波不能通过液体，所以在海上人们只会感受到上下震动
总结：在陆地上发生地震时，人们先感到上下震动，后左右晃动
在海洋上发生地震时，人们只会感到上下震动
不连续界面 地下深度/km 地震波速度变化
33
2900
纵波，横波速度都突然增大
纵波速度突然下降，横波完全消失
自主分析
不连续面：波速突然发生变化的面
莫霍面
古登堡面
地心
地表
深度/km
地震波传播速度的变化
0
6371km
1000
2000
3000
4000
5000
6000
3
6
9
12
15
速度/km S-1
横波
纵波
莫霍界面
33
2900
古登堡界面
莫霍界面
地壳
地幔
地核
内核
外核
上地幔
下地幔
固态
液态
固态
不连续面：波速突然发生变化的面
P波和S波速
度突然增大
P波速度下降
S波完全消失
地球的内部圈层
地球内部各圈层
结构特征
地球内部各圈层特征
地心
地表
地壳：
位于莫霍界面之外，是地球表面一层薄薄的、由岩石组成的坚硬外壳。
厚度不一，大陆部分较厚，为33km，最厚的在青藏高原，大洋部分较薄，为6km。地壳平均厚度是17km。
莫霍
界面
古登堡界面
地
幔
莫霍界面
古登堡界面
软流层
上地幔
下地幔
岩浆的发源地
地幔：
900km
其中在上地幔的上部（80-400km）存在一个软流层，被认为是岩浆的主要发源地。
地幔厚度为2800km左右，以900km为界分为上地幔和下地幔。
地幔
下层：硅镁层
上层：硅铝层
莫霍界面
大洋
地壳
地壳的结构特征：厚度不均、硅铝层不连续
地球的内部圈层特征
地核：
地核厚度为3400多千米。根据地震波波速的变化将地核分为外核与内核。
外核
内核
外核呈液态或者熔融状态，内核为固态，横波无法通过。地核的温度很高，压力和密度很大。
地壳和上地幔顶部（软流层以上，即不包括软流层），由坚硬的岩石组成，合称为岩石圈。
岩石圈：
注意：岩石圈除了包括地壳这一部分还包括了上地幔的顶部，所以说，岩石圈的范围要比地壳的大。
岩石圈=
地壳+上地幔顶部
地壳
上地幔顶部
1．读下图，回答问题。
(1)地球内部圈层的名称：A＋B是__________，A＋B＋C是__________，D是_________，C＋D＋E是_________的一部分。
(2)不连续界面：F为__________。
(3)地震波自上而下经过F时速度发生了什么变化？
(4)为什么A和B厚度不均？
对点训练
地壳
岩石圈
软流层
地幔
莫霍界面
地震波(纵波和横波)的传播速度明显加快。
A是大陆地壳，厚度平均33千米；B是大洋地壳，厚度只有几千米。
地球的外部圈层
地球外部各圈层
关系及特征
地球的外部圈层
大气圈
水圈
生物圈
关系：相互联系，相互制约
地球外部圈层的关系
水圈
大气圈
生物圈
关系：相互联系，相互制约
地球外部各圈层特征及组成
大气圈
大气圈包围着地球，没有明显的上界。
是由气体和悬浮物组成的复杂系统
主要成分是氮和氧，是地球自然环境的重要组成部分
地球外部各圈层特征及组成
水圈
水圈是由地球表层水体构成的连续但不规则的圈层。
“连续”是因为地球上的水是相互联系、相互补给的；“不规则”则是地球上不同的水体以不同的数量分布在不同地方。
包括有地表水、地下水、大气水、生物水等。
水圈中的水一直处于不间断的循环运动之中。
地球外部各圈层特征及组成
生物圈
生物圈是地球表层生物及其生存环境的总称，是最活跃的圈层
占有大气圈的底部，水圈的全部和岩石圈的上部
生物圈是有机圈层，也是地球上最大的生态系统，生物圈中最活跃的因素是生物。
2．读地球圈层结构示意图，完成(1)～(2)题。
(1)地震波自下而上通过c、d之间的界面后( )
A．横波和纵波都减速
B．横波和纵波都加速
C．横波加速、纵波减速
D．横波减速、纵波加速
A
(2)下列关于地球圈层结构的叙述，正确的是( )
A．b代表的地壳是由岩石组成的，故又称岩石圈
B．水循环只存在于b代表的水圈中
C．a代表的是大气圈，其底部的对流层气温随高度的增加而降低
D．生物圈的核心部分是大气圈的全部、水圈的下部和地壳的表面
C
课堂小结
1.大气圈
地球的圈层结构
地球的内部圈层
1、划分依据---地震波
（1）含义
（2）分类：横波、纵波
2、地球的内部圈层结构
（1）莫霍面、古登堡面
（2）地壳、地幔、地核
地球的外部圈层
2.水 圈
3.生物圈
相互作用相互影响
thanks!
