第七章电路
姓名：___________班级：___________
一、计算题
1．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A；
（1）R1在电路中的作用是______；
（2）当被测身高增加时，电压表的示数______（选填“变大”、“变小”或“不变”）；
（3）若变阻器R2接入电路的阻值是6.25Ω时，电压表的示数为多大？______
（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是多少？______
2．在如图所示的电路中，电源电压U=3V，定值电阻，滑动变阻器R的最大阻值，电源和电流表的内阻可以忽略不计。闭合开关S，将R的滑片从一端移动到另一端。
(1)求移动滑片P的过程中电流表示数的最大值；
(2)求当滑片P移到滑动变阻器R的中点时，电流表的示数；
(3)证明：是移动滑片P的过程中电流表示数的最小值。
3．如图所示的电路中，电源电压为6V不变，R1＝R3＝4Ω，R2＝6Ω，求：
（1）当S1，S2都闭合时，电流表的示数；
（2）当S1，S2都断开时，电压表的示数。
4．如图甲所示，电路所接入的电表均为实验室常用电流表和电压表。开关闭合后，三只电表的指针均如图乙所示，已知电压表接入的是“一”和““15”这两个接线柱，请回答：
(1)电源电压，L1、L2两端的电压各是多少？
(2)通过L1、L2的电流为多大？
(3)若A2、V两电表位置互换，则L1、L2亮暗情况及电压表有无示数？若有，电压表示数多大？（以上答案均需要说明理由）
5．R1为定值电阻，滑动变阻器R2为标有“20欧1安”或“50欧1安”字样中的一个。现将R和R2分别按图（a）、（b）所示接入相同电源的电路。
①若电阻R1的阻值为10欧，闭合开关，通过R1的电流为0.2安，求R1两端的电压U1。
②电压表选用0~15伏量程，在电路安全工作情况下，移动变阻器R2的滑片P，发现有一个电路中滑片不能移到变阻器的任意一端，两电路中总电流的最大变化量均为0.6安。
I、请判断图（a）、（b）中滑片不能移到变阻器任意一端的电路并简要说明理由。
Ⅱ、通过计算说明变阻器R2的规格，并求出定值电阻R1的阻值。

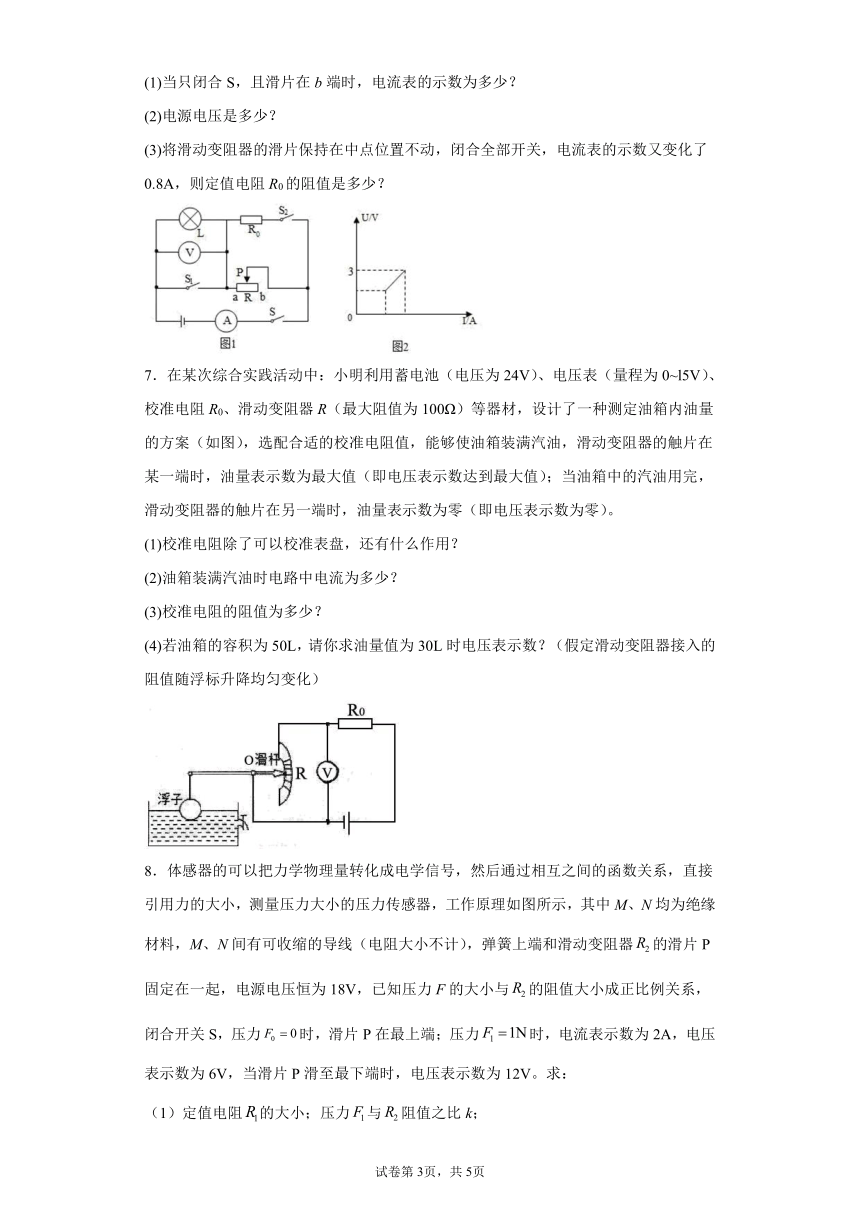

6．如图1所示电路，电源电压不变，灯泡L标有“3V，0.6A”字样（灯丝电阻不变）。当闭合只S，滑片P从b端滑到中点时，电压表与电流表的U—I图象如图2所示，电流表的示数变化了0.2A。求：
(1)当只闭合S，且滑片在b端时，电流表的示数为多少？
(2)电源电压是多少？
(3)将滑动变阻器的滑片保持在中点位置不动，闭合全部开关，电流表的示数又变化了0.8A，则定值电阻R0的阻值是多少？
7．在某次综合实践活动中：小明利用蓄电池（电压为24V）、电压表（量程为0~l5V）、校准电阻R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（如图），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）；当油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）。
(1)校准电阻除了可以校准表盘，还有什么作用？
(2)油箱装满汽油时电路中电流为多少？
(3)校准电阻的阻值为多少？
(4)若油箱的容积为50L，请你求油量值为30L时电压表示数？（假定滑动变阻器接入的阻值随浮标升降均匀变化）
8．体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小，测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线（电阻大小不计），弹簧上端和滑动变阻器的滑片P固定在一起，电源电压恒为18V，已知压力F的大小与的阻值大小成正比例关系，闭合开关S，压力时，滑片P在最上端；压力时，电流表示数为2A，电压表示数为6V，当滑片P滑至最下端时，电压表示数为12V。求：
（1）定值电阻的大小；压力与阻值之比k；
（2）当滑片P滑至最下端时，压力的大小；
（3）压力F的大小与电压表示数之间的函数关系表达式。
9．图甲为某型号电子秤，其原理结构如图乙所示；R0为定值电阻，R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示；改写电压表（量程为0﹣3V）的表盘数值后可直接读出所称量物体的质量；踏板的质量忽略不计，电源电压保持6V不变，g取10N/kg；
（1）空载时，电压表的示数为1V，求R0的阻值；
（2）当电压表示数为2V时，求压敏电阻R的阻值；
（3）在保证电路安全的情况下，求电子秤的示数变化范围。
10．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压为24V，R0为定值电阻。
(1)R0的作用是什么？
(2)油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的触头在某一端），求R0的阻值？
(3)当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？
(4)改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表（电压表）的示数为零，而且刻度均匀。
11．如图为某汽车公司自动测定油箱内油面高度的电路原理图。其中电源电压恒为12V，R0为定值电阻。A为油量表（实际是一只量程为0﹣0.6A的电流表），Rx为压敏电阻（其电阻值随电阻表面受到的液体压强增大而减小）。压敏电阻Rx的阻值与所受汽油压强的关系如下表所示：（汽油的密度为0.71×103kg/m3）
Rx所受汽油的压强值/Pa 0 426 852 1278
Rx对应的电阻值/Ω 90 50 30 10
（1）该汽车油箱是长方体形容器，底面积为0.3m2，油箱内汽油高度达到18cm时，油箱即装满，求油箱装满时汽油对油箱底部的压强；
（2）油箱装满时，油量表的示数如图甲所示，求定值电阻R0的值；
（3）为了测试该汽车的油耗，将汽车油箱装满后，沿高速公路行驶300km的路程，油量表的指针向左逐渐偏转到“E”，图乙所示，问该汽车每行驶100km消耗汽油多少L？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．保护电路 变大 2.5V 4Ω~10Ω
2．(1)0.6A；(2) 0.3A；
3．（1）2.5A；（1）2.4V
4．(1)电源电压和L1、L2两端的电压均为6V；(2)通过L1的电流为0.24A，通过L2的电流为0.96A；(3)灯泡L1不发光，L2亮度不变；电压表为6V
5．①2V；
6．(1)0.6A；(2)6V；(3)30Ω
7．(1)保护电路；(2)0.15A；(3)60Ω；(4)12V
8．（1）6Ω；N/Ω；（2）4N；（3）
9．（1）50Ω；（2）100Ω；（3）0～100kg
10．(1)保护电路；(2)40Ω；(3)0.24A；(4)
11．（1）1278Pa；（2）10Ω；（3）6L
答案第1页，共2页
答案第1页，共2页
